喷嘴采购技术条件VIP专享VIP免费

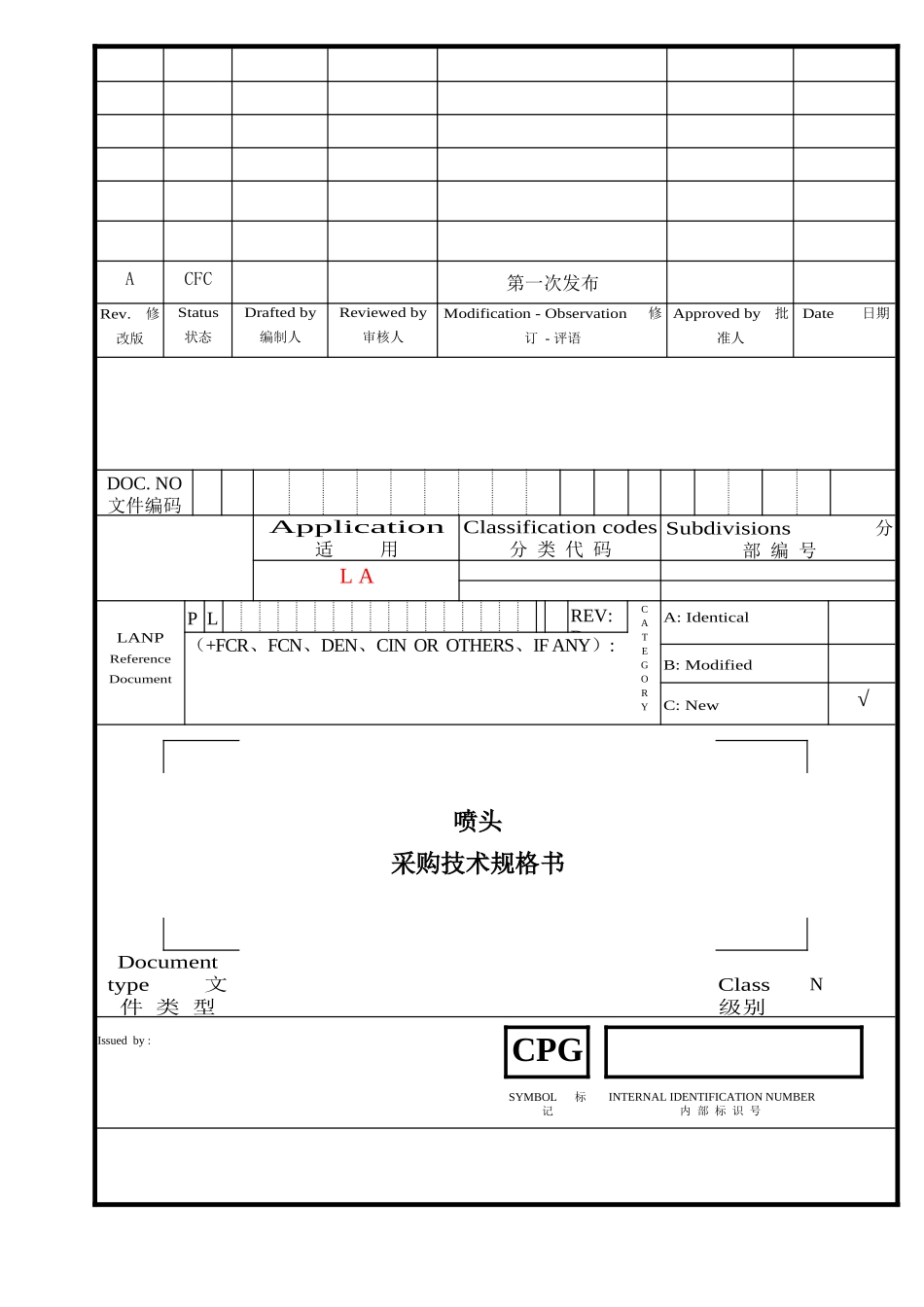

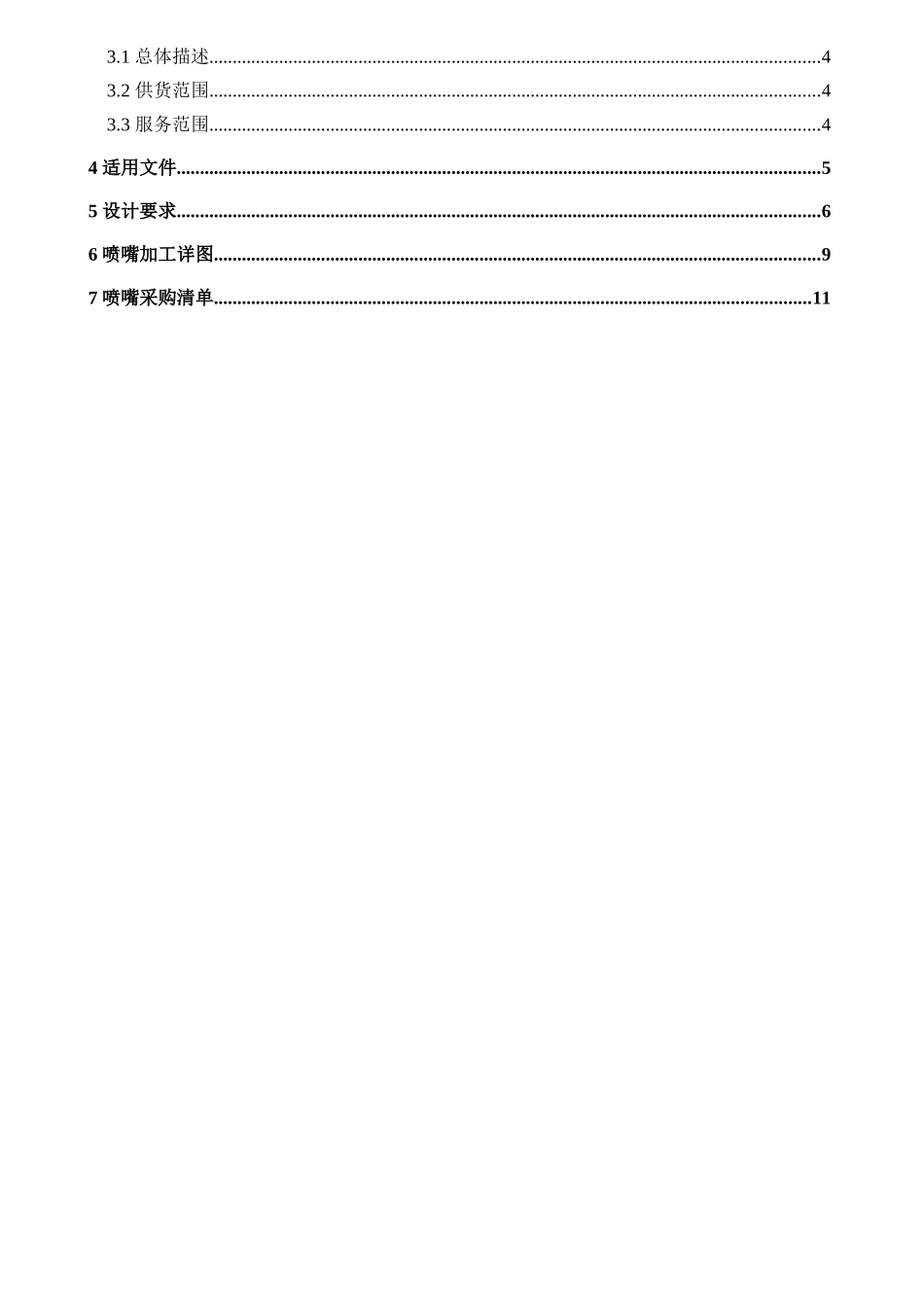

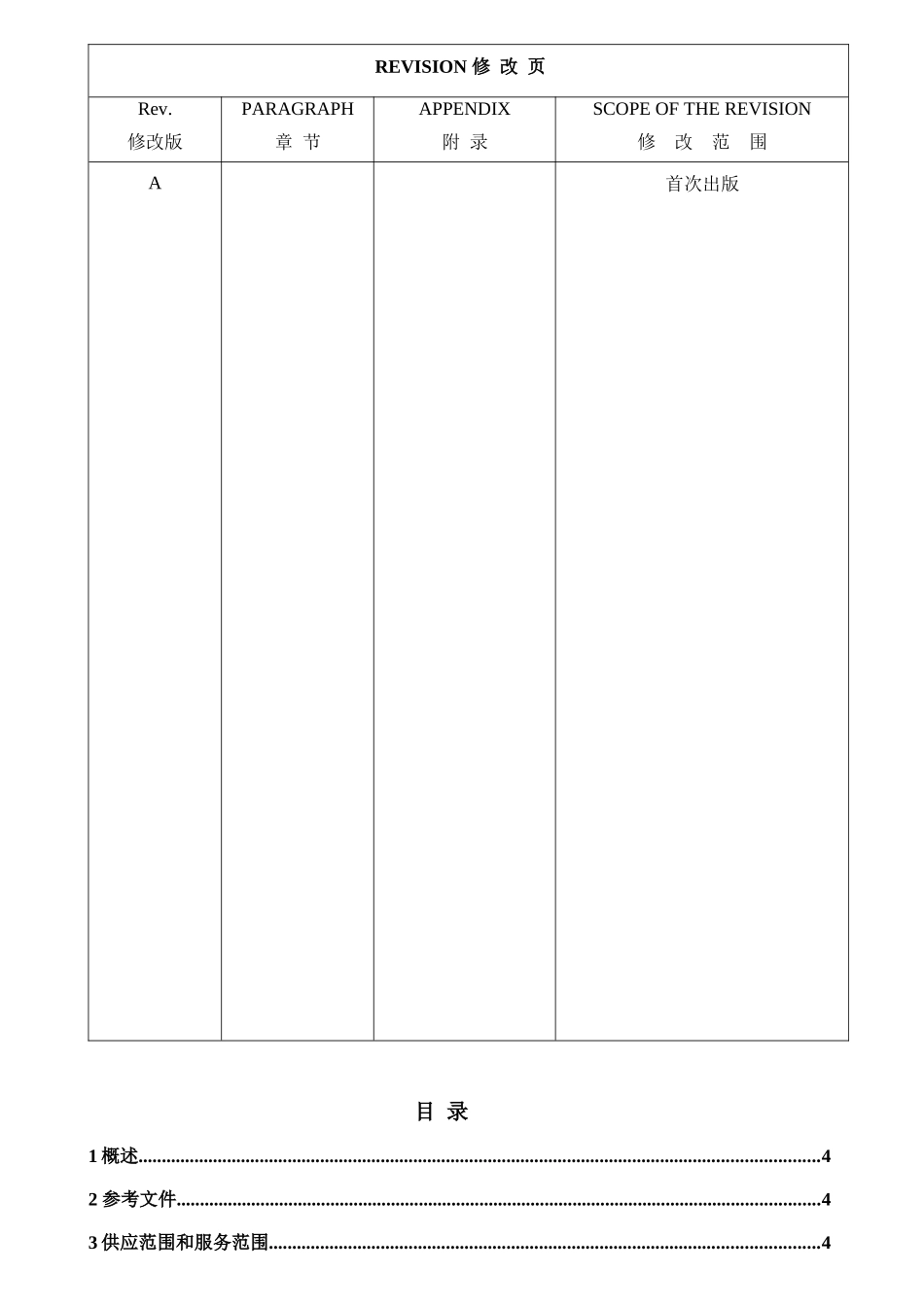

ACFC第一次发布Rev.修改版Status状态Draftedby编制人Reviewedby审核人Modification-Observation修订-评语Approvedby批准人Date日期DOC.NO文件编码Application适用Classificationcodes分类代码Subdivisions分部编号LALANPReferenceDocumentPLREV:DCATEGORYA:Identical（+FCR、FCN、DEN、CINOROTHERS、IFANY）:B:ModifiedC:New√喷头采购技术规格书Documenttype文件类型Class级别NIssuedby:CPGSYMBOL标记INTERNALIDENTIFICATIONNUMBER内部标识号REVISION修改页Rev.修改版PARAGRAPH章节APPENDIX附录SCOPEOFTHEREVISION修改范围A首次出版目录1概述..................................................................................................................................................42参考文件..........................................................................................................................................43供应范围和服务范围......................................................................................................................43.1总体描述...................................................................................................................................43.2供货范围...................................................................................................................................43.3服务范围...................................................................................................................................44适用文件..........................................................................................................................................55设计要求..........................................................................................................................................66喷嘴加工详图..................................................................................................................................97喷嘴采购清单................................................................................................................................11ID.标识Rev.版本APage页4/11反应堆换料水池池壁采购技术规格书1概述本采购要求规定了岭澳核电站3、4号机组反应堆换料水池池壁喷淋环上的喷头的供货范围、服务范围及设计、制造等要求。2参考文件0015G0048Rev.B反应堆换料水池池壁采购技术规格书CR函件澄清CRZN23XPTR002012D、CRZN23XPTR001598D、KGNS/400787/KCCS、CRZN23XXXX004277D、CRZN233PTRR0029323供应范围和服务范围3.1总体描述换料水池池壁喷头用于反应堆换料水池和堆内构件贮存区排水末期冲洗附着在池壁上的含有放射性的污垢，以保护操作人员。喷头安装在换料水池和堆内构件贮存水池顶部的两个喷淋环管上。喷头为不锈钢（材料牌号316）铸件。3.2供货范围供货应包括两个机组的PTR系统换料水池池壁喷头，即2×197个。每个喷头包括两部分：一部分为带有外螺纹的喷头，另一部分为与喷淋环管相连的内螺纹街头。这两个部件的物项编码，即对应的岭澳一期LRCM编码分别为：101077和112009。。3.3服务范围供应商应负责：—设备设计和制造；—供货范围内材料或部件的采购；—工厂试验或验收；—清洁；—表面处理；—包装前准备；—设备数量检查与供货清单；—提供所有与供货相关的图纸和文件（设备零件图，计算书，制造和检查技术文件，完工和试验报告，设备运行维修手册等）。ID.标识Rev.版本APage页5/114适用文件供货中应包括的项目应按照下列规范、标准和规则的要求进行设计和建造。如果说明中出现任何矛盾和不同，供应商应以书面形式提交买方确认。ANSI/ASMEB1.20.1管道螺纹，通用ASTMA351承压元件用奥氏体不锈钢、奥氏体-铁素体（双向）铸件0015T003核岛机械设备包装、贮存和运输技术条件0015T104管道材料表面状态和保护要求ID.标识...
