商贸城机电安装工程施工组织设计VIP免费

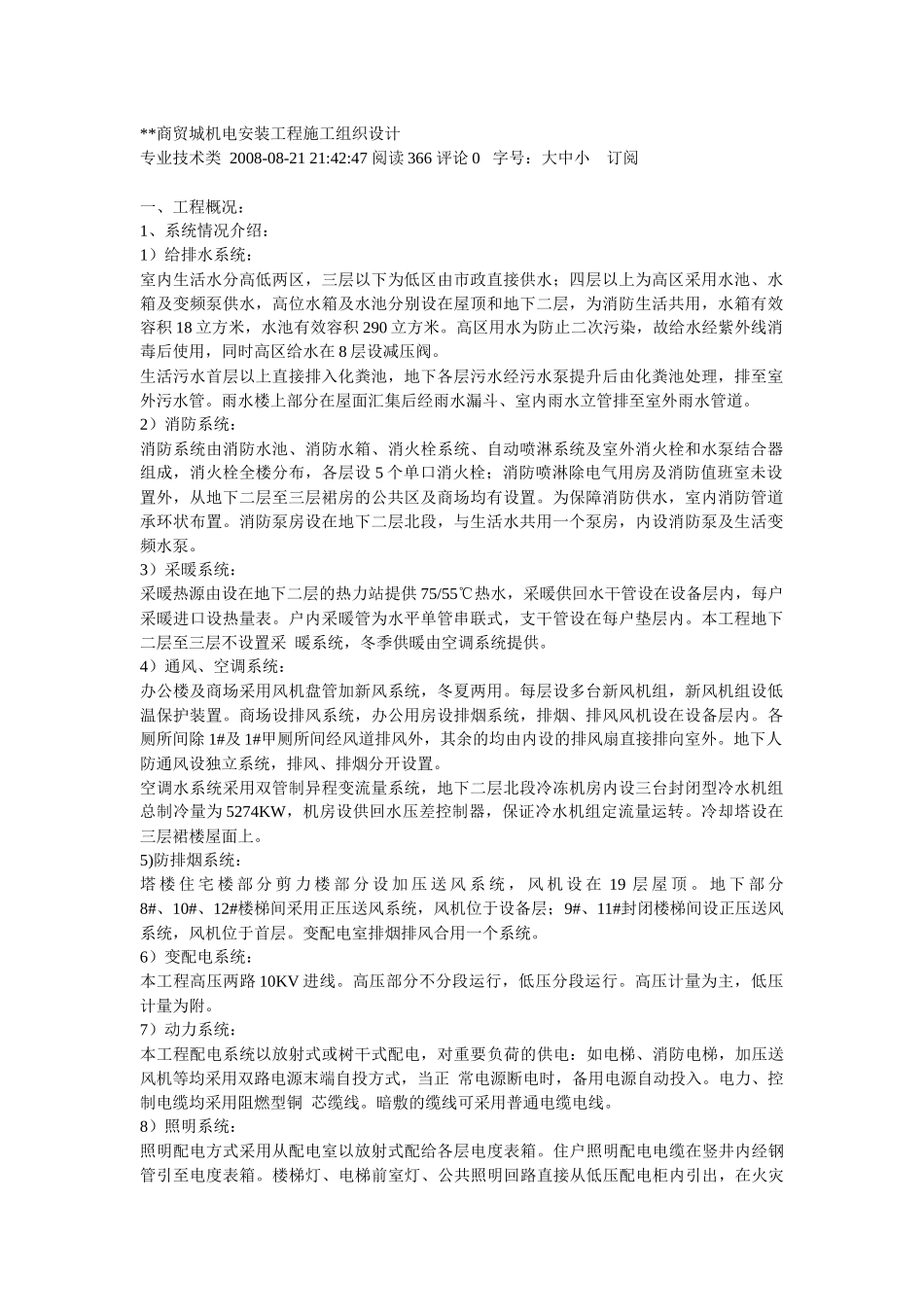

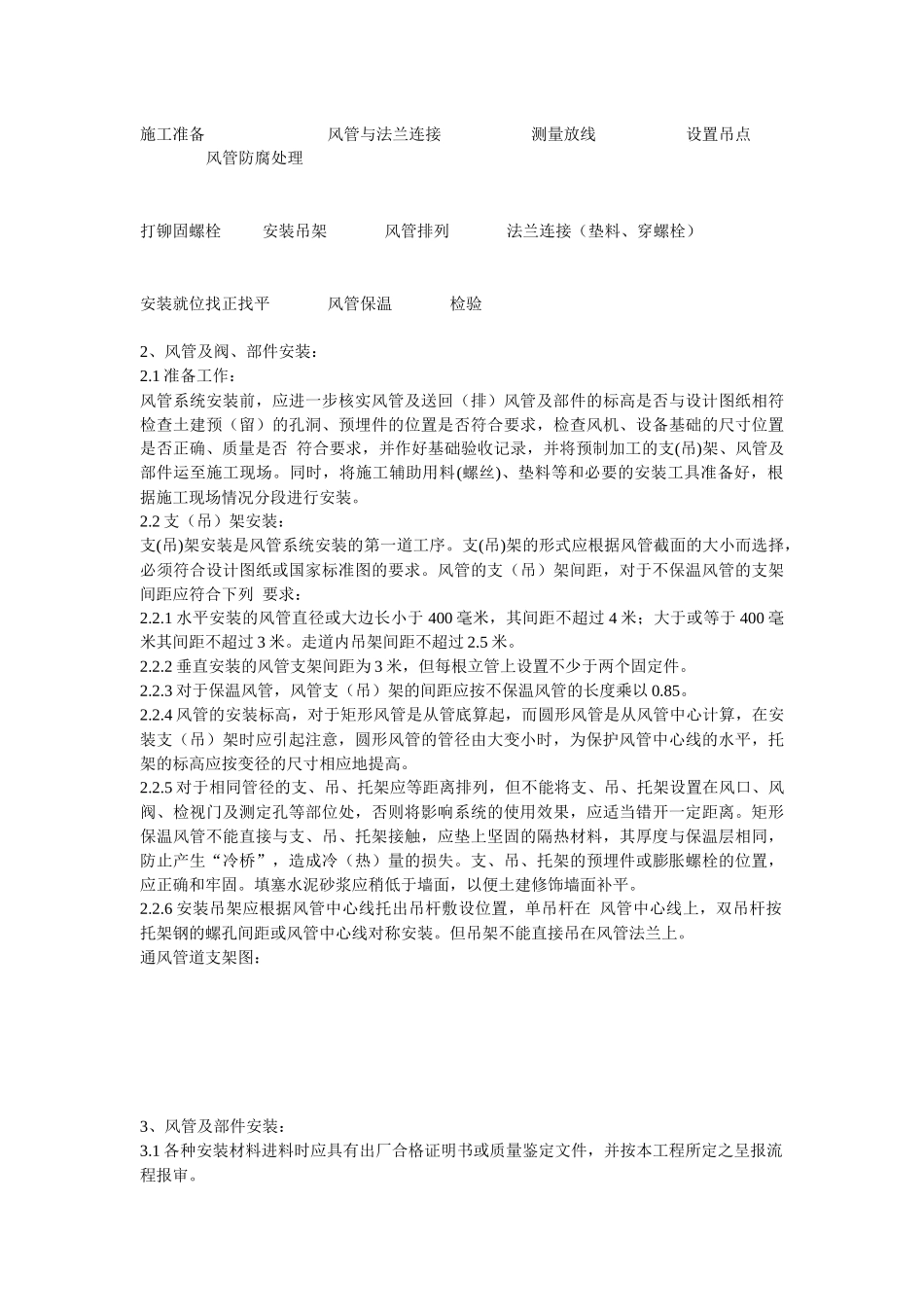

**商贸城机电安装工程施工组织设计专业技术类2008-08-2121:42:47阅读366评论0字号：大中小订阅一、工程概况：1、系统情况介绍：1）给排水系统：室内生活水分高低两区，三层以下为低区由市政直接供水；四层以上为高区采用水池、水箱及变频泵供水，高位水箱及水池分别设在屋顶和地下二层，为消防生活共用，水箱有效容积18立方米，水池有效容积290立方米。高区用水为防止二次污染，故给水经紫外线消毒后使用，同时高区给水在8层设减压阀。生活污水首层以上直接排入化粪池，地下各层污水经污水泵提升后由化粪池处理，排至室外污水管。雨水楼上部分在屋面汇集后经雨水漏斗、室内雨水立管排至室外雨水管道。2）消防系统：消防系统由消防水池、消防水箱、消火栓系统、自动喷淋系统及室外消火栓和水泵结合器组成，消火栓全楼分布，各层设5个单口消火栓；消防喷淋除电气用房及消防值班室未设置外，从地下二层至三层裙房的公共区及商场均有设置。为保障消防供水，室内消防管道承环状布置。消防泵房设在地下二层北段，与生活水共用一个泵房，内设消防泵及生活变频水泵。3）采暖系统：采暖热源由设在地下二层的热力站提供75/55℃热水，采暖供回水干管设在设备层内，每户采暖进口设热量表。户内采暖管为水平单管串联式，支干管设在每户垫层内。本工程地下二层至三层不设置采暖系统，冬季供暖由空调系统提供。4）通风、空调系统：办公楼及商场采用风机盘管加新风系统，冬夏两用。每层设多台新风机组，新风机组设低温保护装置。商场设排风系统，办公用房设排烟系统，排烟、排风风机设在设备层内。各厕所间除1#及1#甲厕所间经风道排风外，其余的均由内设的排风扇直接排向室外。地下人防通风设独立系统，排风、排烟分开设置。空调水系统采用双管制异程变流量系统，地下二层北段冷冻机房内设三台封闭型冷水机组总制冷量为5274KW，机房设供回水压差控制器，保证冷水机组定流量运转。冷却塔设在三层裙楼屋面上。5)防排烟系统：塔楼住宅楼部分剪力楼部分设加压送风系统，风机设在19层屋顶。地下部分8#、10#、12#楼梯间采用正压送风系统，风机位于设备层；9#、11#封闭楼梯间设正压送风系统，风机位于首层。变配电室排烟排风合用一个系统。6）变配电系统：本工程高压两路10KV进线。高压部分不分段运行，低压分段运行。高压计量为主，低压计量为附。7）动力系统：本工程配电系统以放射式或树干式配电，对重要负荷的供电：如电梯、消防电梯，加压送风机等均采用双路电源末端自投方式，当正常电源断电时，备用电源自动投入。电力、控制电缆均采用阻燃型铜芯缆线。暗敷的缆线可采用普通电缆电线。8）照明系统：照明配电方式采用从配电室以放射式配给各层电度表箱。住户照明配电电缆在竖井内经钢管引至电度表箱。楼梯灯、电梯前室灯、公共照明回路直接从低压配电柜内引出，在火灾时可强行点亮9）防雷和接地①防雷保护：本工程防雷保护按二级防雷建筑物设防。在屋顶上采用Ф10镀锌圆钢装设成环状避雷带；屋顶所有突出屋面部分及屋顶部分金属外壳均应与防雷装置可靠连接；要求接地电阻值不大于1Ω，当接地电阻达不到要求时，在四周加打接地极，做法详见92DQ13②安全措施：在每个卫生间设一接地端子箱，引出两处与结构钢筋可靠焊接的预埋连接板，并将卫生间内的金属管道做等电位连接。10）电话配线系统电话管线采用市话直通用户方式11）有线电视系统：有线电视由小区有线光端机站引来，埋地引至地下一层。12）火灾自动报警与消防控制系统：系统采用总线制智能型火灾报警控制器主机等消防设备按要求分为报警后启动或确认后启动。二、主要施工方法及技术措施（一）材料、配件及连接方式：1、给排水系统：生活给水管道采用镀锌钢管丝扣连接，当管径大于100mm时采用给水铸铁管；排水管道采用机制铸铁管柔性接口；压力排水及雨水管道采用加厚焊接钢管焊接连接。卫生洁具全部采用节水型，大便器采用自闭式延时冲洗阀，小便器采用红外线自动冲水。2、消防系统：消火栓管道采用无缝钢管焊接连接；消防喷淋管道采用热镀锌钢管，管径DN＜100mm时丝扣连接，管径DN≥100mm时沟槽连接。室内消火栓采用单出口消火栓带灭火器，栓口...
