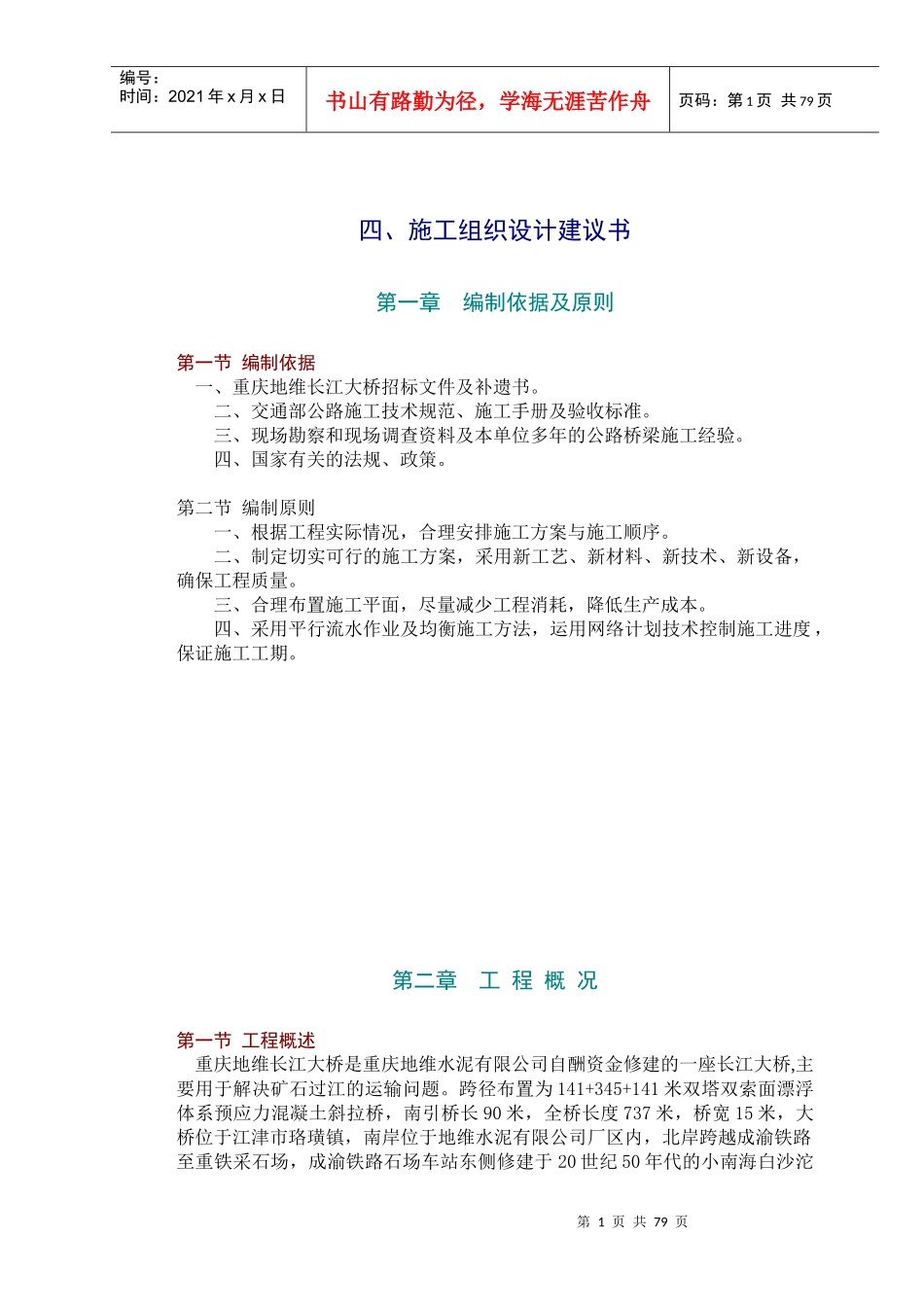

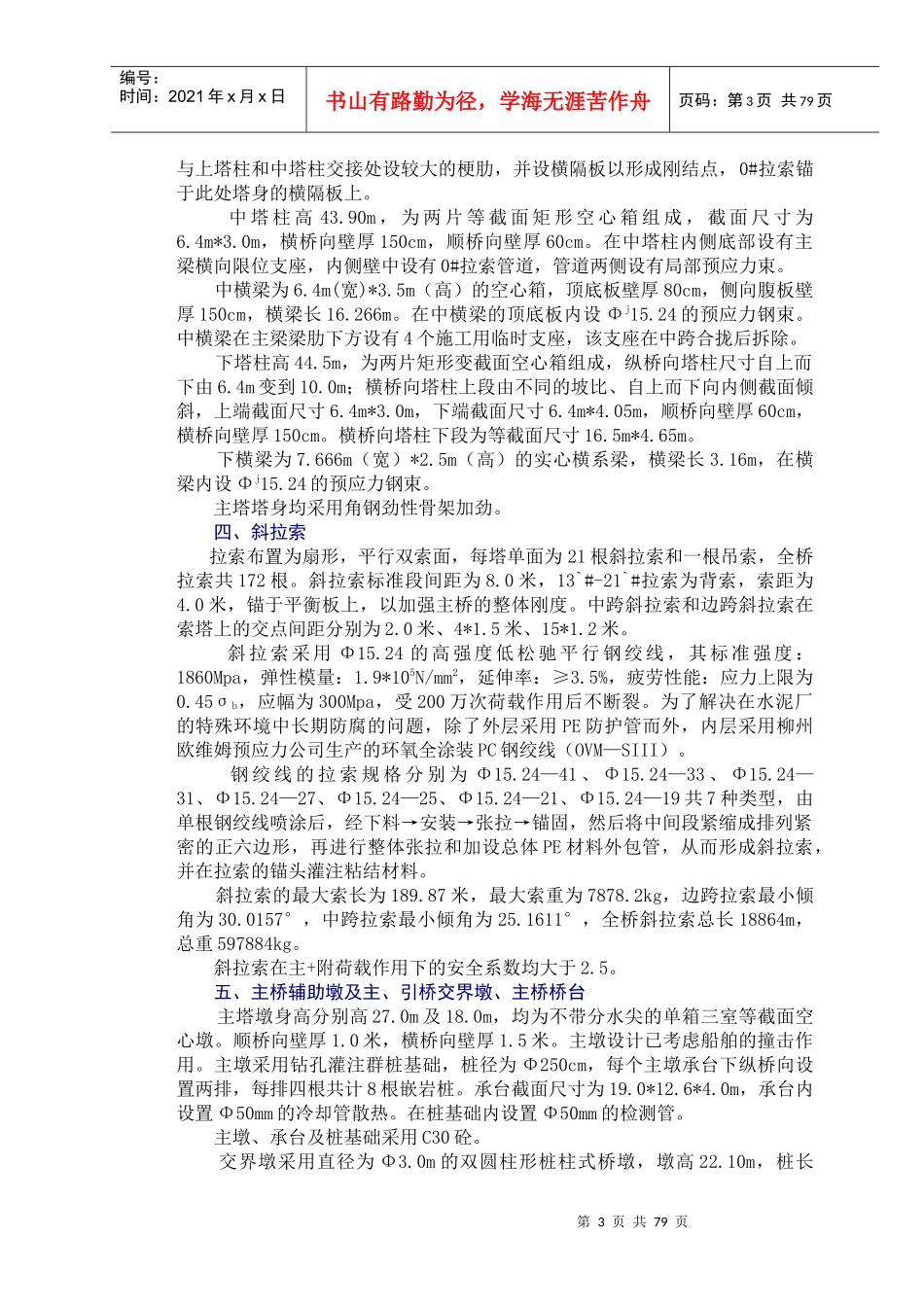

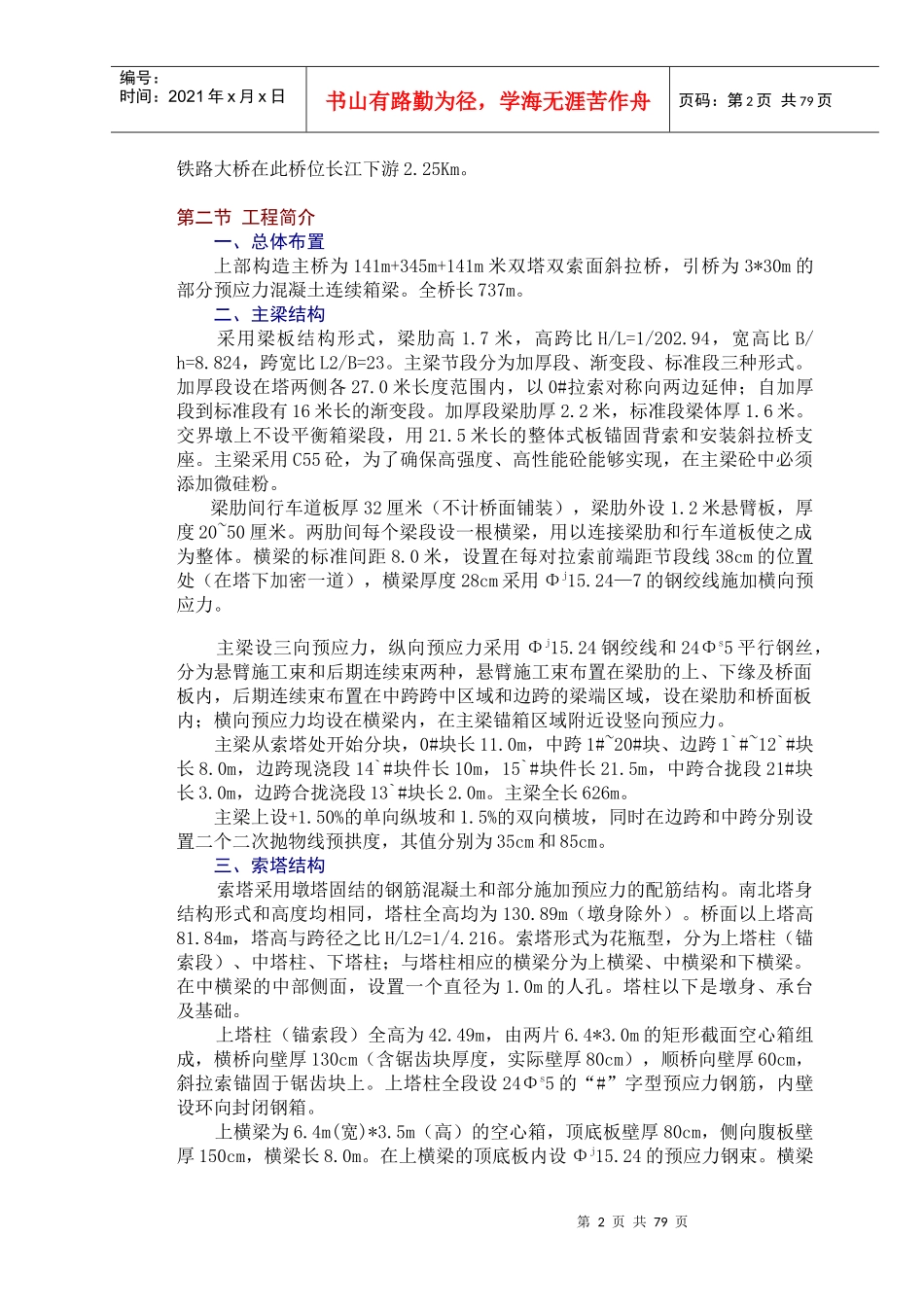

第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共79页四、施工组织设计建议书第一章编制依据及原则第一节编制依据一、重庆地维长江大桥招标文件及补遗书。二、交通部公路施工技术规范、施工手册及验收标准。三、现场勘察和现场调查资料及本单位多年的公路桥梁施工经验。四、国家有关的法规、政策。第二节编制原则一、根据工程实际情况，合理安排施工方案与施工顺序。二、制定切实可行的施工方案，采用新工艺、新材料、新技术、新设备，确保工程质量。三、合理布置施工平面，尽量减少工程消耗，降低生产成本。四、采用平行流水作业及均衡施工方法，运用网络计划技术控制施工进度，保证施工工期。第二章工程概况第一节工程概述重庆地维长江大桥是重庆地维水泥有限公司自酬资金修建的一座长江大桥,主要用于解决矿石过江的运输问题。跨径布置为141+345+141米双塔双索面漂浮体系预应力混凝土斜拉桥，南引桥长90米，全桥长度737米，桥宽15米，大桥位于江津市珞璜镇，南岸位于地维水泥有限公司厂区内，北岸跨越成渝铁路至重铁采石场，成渝铁路石场车站东侧修建于20世纪50年代的小南海白沙沱第2页共79页第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共79页铁路大桥在此桥位长江下游2.25Km。第二节工程简介一、总体布置上部构造主桥为141m+345m+141m米双塔双索面斜拉桥，引桥为3*30m的部分预应力混凝土连续箱梁。全桥长737m。二、主梁结构采用梁板结构形式，梁肋高1.7米，高跨比H/L=1/202.94，宽高比B/h=8.824，跨宽比L2/B=23。主梁节段分为加厚段、渐变段、标准段三种形式。加厚段设在塔两侧各27.0米长度范围内，以0#拉索对称向两边延伸；自加厚段到标准段有16米长的渐变段。加厚段梁肋厚2.2米，标准段梁体厚1.6米。交界墩上不设平衡箱梁段，用21.5米长的整体式板锚固背索和安装斜拉桥支座。主梁采用C55砼，为了确保高强度、高性能砼能够实现，在主梁砼中必须添加微硅粉。梁肋间行车道板厚32厘米（不计桥面铺装），梁肋外设1.2米悬臂板，厚度20~50厘米。两肋间每个梁段设一根横梁，用以连接梁肋和行车道板使之成为整体。横梁的标准间距8.0米，设置在每对拉索前端距节段线38cm的位置处（在塔下加密一道），横梁厚度28cm采用Φj15.24—7的钢绞线施加横向预应力。主梁设三向预应力，纵向预应力采用Φj15.24钢绞线和24Φs5平行钢丝，分为悬臂施工束和后期连续束两种，悬臂施工束布置在梁肋的上、下缘及桥面板内，后期连续束布置在中跨跨中区域和边跨的梁端区域，设在梁肋和桥面板内；横向预应力均设在横梁内，在主梁锚箱区域附近设竖向预应力。主梁从索塔处开始分块，0#块长11.0m，中跨1#~20#块、边跨1`#~12`#块长8.0m，边跨现浇段14`#块件长10m，15`#块件长21.5m，中跨合拢段21#块长3.0m，边跨合拢浇段13`#块长2.0m。主梁全长626m。主梁上设+1.50%的单向纵坡和1.5%的双向横坡，同时在边跨和中跨分别设置二个二次抛物线预拱度，其值分别为35cm和85cm。三、索塔结构索塔采用墩塔固结的钢筋混凝土和部分施加预应力的配筋结构。南北塔身结构形式和高度均相同，塔柱全高均为130.89m（墩身除外）。桥面以上塔高81.84m，塔高与跨径之比H/L2=1/4.216。索塔形式为花瓶型，分为上塔柱（锚索段）、中塔柱、下塔柱；与塔柱相应的横梁分为上横梁、中横梁和下横梁。在中横梁的中部侧面，设置一个直径为1.0m的人孔。塔柱以下是墩身、承台及基础。上塔柱（锚索段）全高为42.49m，由两片6.4*3.0m的矩形截面空心箱组成，横桥向壁厚130cm（含锯齿块厚度，实际壁厚80cm），顺桥向壁厚60cm，斜拉索锚固于锯齿块上。上塔柱全段设24Φs5的“#”字型预应力钢筋，内壁设环向封闭钢箱。上横梁为6.4m(宽)*3.5m（高）的空心箱，顶底板壁厚80cm，侧向腹板壁厚150cm，横梁长8.0m。在上横梁的顶底板内设Φj15.24的预应力钢束。横梁第3页共79页第2页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共79页与上塔柱和中塔柱交接处设较大的梗肋，并设横隔板以形成刚结点，0#拉索锚于此处塔身的横隔板上。中塔柱高43.90m，为两片等截...
