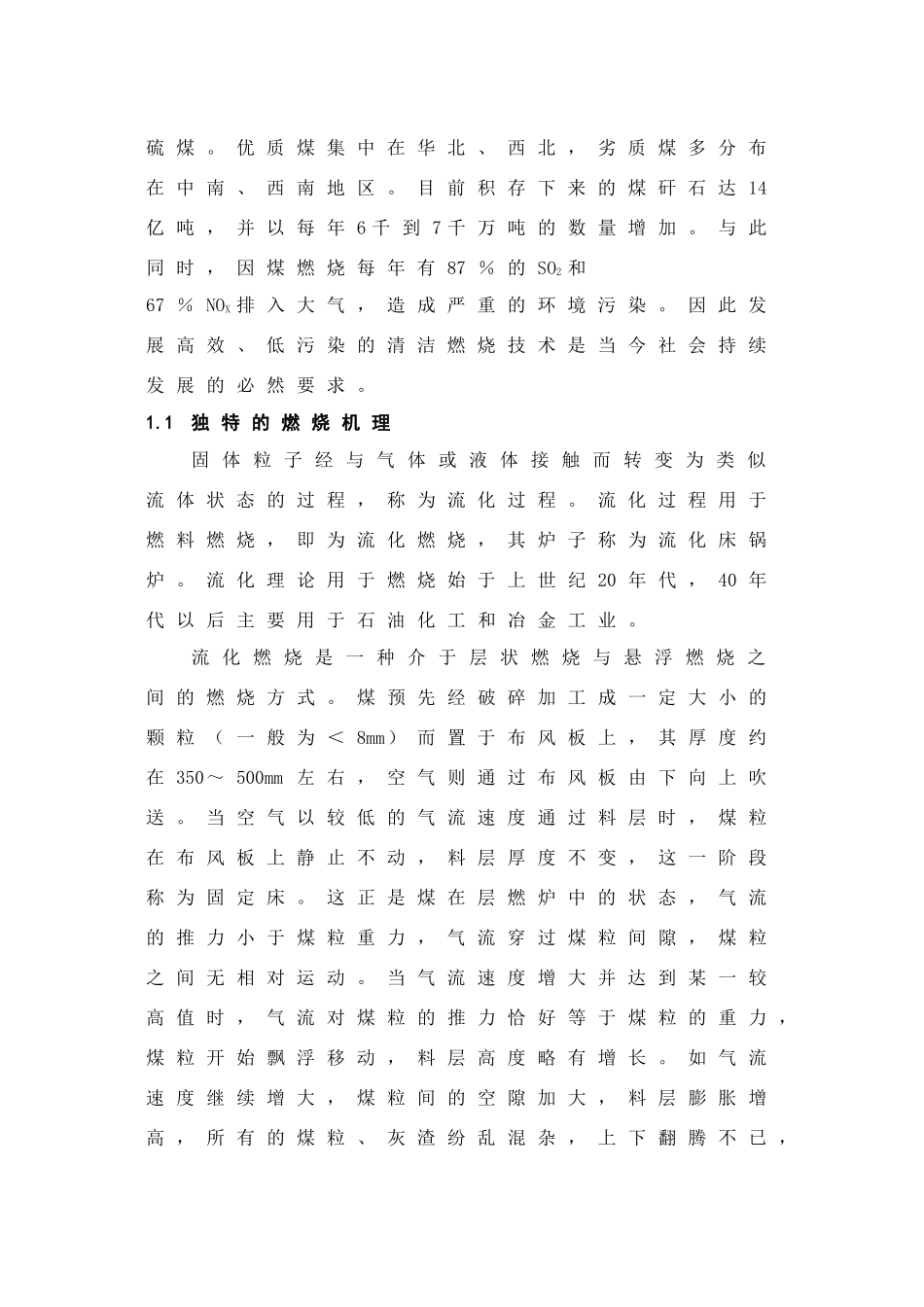

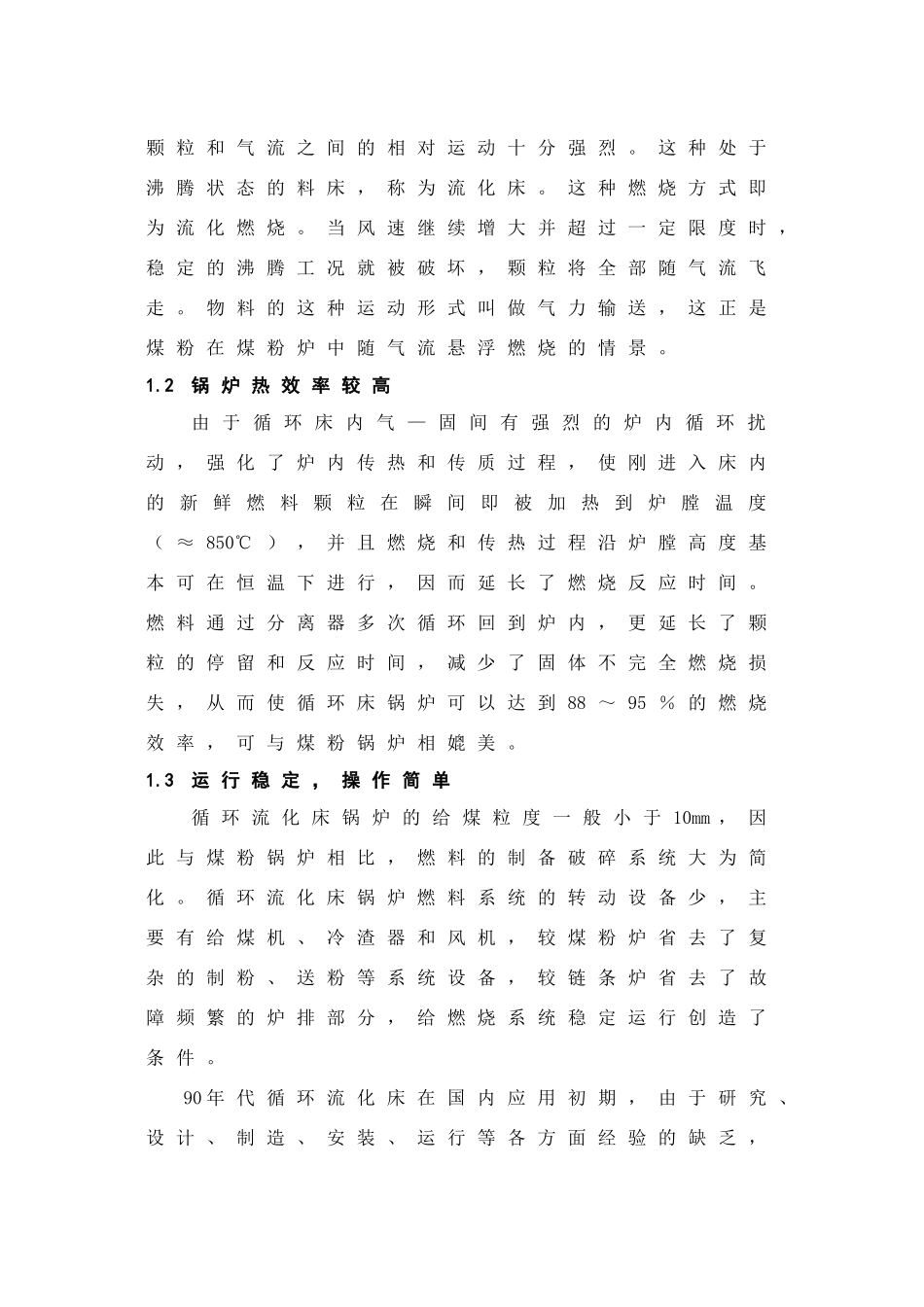

循环流化床锅炉的运用和发展江西省电力设计院刘祥玲许思龙刘寿忠[内容提要]本文从燃烧机理、锅炉热效率、运行的稳定性、对燃煤的适应性、环境保护、锅炉设计、锅炉启动过程、停炉过程两等几个方面介绍了循环流化床锅炉的特点。结合我院对循环流化床锅炉的认识及对循环流化床锅炉机组的设计经验的总结，阐述了循环流化床锅炉在我国的发展和运用。文章同时介绍了循环流化床锅炉若干问题如床温调节、防止床层超温结焦、非金属耐磨耐火材料防磨、减少锅炉底灰、飞灰可燃物、合理选择冷渣器的处理意见。[关键词]循环流化床锅炉特点发展和运用若干问题处理意见1循环流化床锅炉的特点循环流化床锅炉是近十几年发展起来的一项高效、低污染清洁燃烧技术。因其具有燃烧效率高、煤种适应性广、烟气中有害气体排放浓度低、负荷调节范围大、灰渣可综合利用等优点，在当今日益严峻的能源紧缺和环境保护要求下，在国内外得到了迅速的发展，并已商品化，正在向大型化发展。我国是产煤大国，也是用煤大国，一次能源结构中，煤炭占70％左右，优中质煤、劣质煤均丰富。全国煤产量的25％是含硫量超过2％的高硫煤。优质煤集中在华北、西北，劣质煤多分布在中南、西南地区。目前积存下来的煤矸石达14亿吨，并以每年6千到7千万吨的数量增加。与此同时，因煤燃烧每年有87％的SO2和67％NOX排入大气，造成严重的环境污染。因此发展高效、低污染的清洁燃烧技术是当今社会持续发展的必然要求。1.1独特的燃烧机理固体粒子经与气体或液体接触而转变为类似流体状态的过程，称为流化过程。流化过程用于燃料燃烧，即为流化燃烧，其炉子称为流化床锅炉。流化理论用于燃烧始于上世纪20年代，40年代以后主要用于石油化工和冶金工业。流化燃烧是一种介于层状燃烧与悬浮燃烧之间的燃烧方式。煤预先经破碎加工成一定大小的颗粒（一般为＜8mm）而置于布风板上，其厚度约在350～500mm左右，空气则通过布风板由下向上吹送。当空气以较低的气流速度通过料层时，煤粒在布风板上静止不动，料层厚度不变，这一阶段称为固定床。这正是煤在层燃炉中的状态，气流的推力小于煤粒重力，气流穿过煤粒间隙，煤粒之间无相对运动。当气流速度增大并达到某一较高值时，气流对煤粒的推力恰好等于煤粒的重力，煤粒开始飘浮移动，料层高度略有增长。如气流速度继续增大，煤粒间的空隙加大，料层膨胀增高，所有的煤粒、灰渣纷乱混杂，上下翻腾不已，颗粒和气流之间的相对运动十分强烈。这种处于沸腾状态的料床，称为流化床。这种燃烧方式即为流化燃烧。当风速继续增大并超过一定限度时，稳定的沸腾工况就被破坏，颗粒将全部随气流飞走。物料的这种运动形式叫做气力输送，这正是煤粉在煤粉炉中随气流悬浮燃烧的情景。1.2锅炉热效率较高由于循环床内气—固间有强烈的炉内循环扰动，强化了炉内传热和传质过程，使刚进入床内的新鲜燃料颗粒在瞬间即被加热到炉膛温度（≈850℃），并且燃烧和传热过程沿炉膛高度基本可在恒温下进行，因而延长了燃烧反应时间。燃料通过分离器多次循环回到炉内，更延长了颗粒的停留和反应时间，减少了固体不完全燃烧损失，从而使循环床锅炉可以达到88～95％的燃烧效率，可与煤粉锅炉相媲美。1.3运行稳定，操作简单循环流化床锅炉的给煤粒度一般小于10mm，因此与煤粉锅炉相比，燃料的制备破碎系统大为简化。循环流化床锅炉燃料系统的转动设备少，主要有给煤机、冷渣器和风机，较煤粉炉省去了复杂的制粉、送粉等系统设备，较链条炉省去了故障频繁的炉排部分，给燃烧系统稳定运行创造了条件。90年代循环流化床在国内应用初期，由于研究、设计、制造、安装、运行等各方面经验的缺乏，其应用中的确存在着连续运行时间短、出力不够、点火难、磨损严重、易结焦、辅机故障率高等许多问题，但经过十多年各方面不断完善化工作，不仅可以保证连续运行时间高于4000h，对有经验的设计、制造、安装和运行单位而言其他问题也已克服。只要保证不间断的给煤，保持炉膛膛压稳定，控制好炉膛温度，在30～100％BMCR的负荷下连续稳定运行不成问题。1.4燃料适应性广，对煤炭供应市场波动有较强的适应性在循环流化床锅炉中按重量计，燃料仅占床料...
