基站通风节能系统(移动、联通、电信招标产品)VIP免费

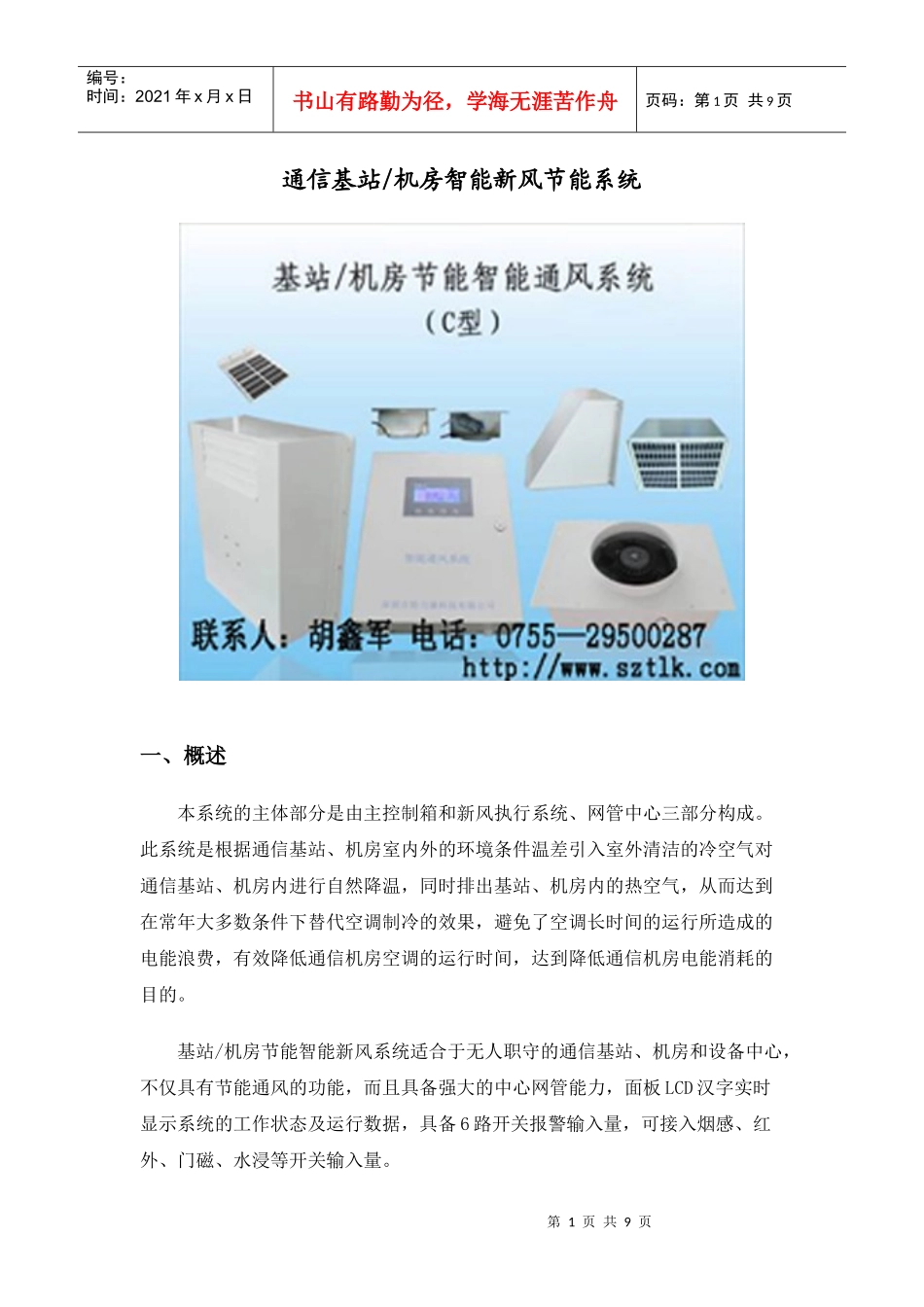

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页通信基站/机房智能新风节能系统一、概述本系统的主体部分是由主控制箱和新风执行系统、网管中心三部分构成。此系统是根据通信基站、机房室内外的环境条件温差引入室外清洁的冷空气对通信基站、机房内进行自然降温，同时排出基站、机房内的热空气，从而达到在常年大多数条件下替代空调制冷的效果，避免了空调长时间的运行所造成的电能浪费，有效降低通信机房空调的运行时间，达到降低通信机房电能消耗的目的。基站/机房节能智能新风系统适合于无人职守的通信基站、机房和设备中心，不仅具有节能通风的功能，而且具备强大的中心网管能力，面板LCD汉字实时显示系统的工作状态及运行数据，具备6路开关报警输入量，可接入烟感、红外、门磁、水浸等开关输入量。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页本系统有着系统完善、性能可靠、安装简单、操作方便等优点，是目前通信运营商最佳的综合型基站/机房节能管理系统。二、原理示意图：基站、机房智能新风节能系统充分利用基站、机房室内外的环境条件温差，引入室外清洁的冷空气对通信基站、机房内进行自然降温，同时排出基站、机房内的热空气，依靠大量的空气流通，有效地将机房内的热量迅速向外迁移，实现室内散热。通过减少空调的使用时间，从而大幅度降低电能消耗和营运成本、延长空调使用寿命。如图所示。（图1）系统原理示意图第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页三、主要功能1系统采用微处理控制器，具备中文操作界面，系统可选用手动/自动运行模式。2、实时监测室内室外温度、湿度。当室外温度低于某个设定值，控制器开启新风机引入室外新风，关闭机房空调达到节能效果。在确保机房环境的前提下，依据室内外温湿度，控制风机、空调的切换运行。当室内外温差达到某个设定值且室内温度高于某设定值，同时室外湿度满足要求时，控制器开启新风机引入室外新风。3、延时启动功能。系统具备有效防止风机与空调频繁切换的功能，新风系统与空调切换设置有延时功能，延时时间可调。4、系统具有来电启动功能。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页5、系统具备与空调联动的功能：智能新风与局站原有空调联动，智能新风优先启动，以保证最大的节能；在智能新风不满足室内热负荷条件下，发出信号启动空调；当智能新风满足室内热负荷要求时，应发出信号并停止空调运行。我司新风系统与空调联动的方式有两种，对于智能空调，采取空点电源的方式，对于非智能空调，采取控制空调面板轻触开关的方式。6、进风量大于排风，进、排风量的控制保证室内正压。7、显示与查询功。系统具备LCD显示屏中文汉字显示功能，操作清新简便，并可进行参数设置。可设置的参数有：风机启动温度，风机关闭温度，空调1启动温度，空调2启动温度，风机启动温差，风机关闭温差等等。在显示面板上能进行设定查询记录等操作，断电后能保存设定值和记录的信息。系统可存储、查询室内外温湿度，进风装置、排风装置与空调等历史运行状态，系统风机空调累积运行时间以及相关告警信息。显示与查询功能可设置密码加密。8、控制与显示。系统中温度显示精度为±0.1度，控制精度为±1度；湿度显示精度为±1RH，控制精度为±5RH，控制可靠，告警准确。9、三遥功能通信接口选用RS-485智能接口，接口通信协议符合YDT1363.3-2005中B.13要求。远程实时读取和设置系统运行状况、告警信息、操作信息、运行时间以及机房环境、空调运行状态、供电状态等信息。具体包括：遥测：室外温度、室内温度等；遥信：新风系统进排风风机的运行状态，新风系统的工作状态，正常/故障状态；遥控：开／关机控制，远程设置系统运行控制参数等；10、噪音小。我司新风系统风机选用国内品牌公司风机，进风装置噪音小于64db，排风装置噪音小于60db。11、节能效果显著：节能30%-60%，经济效益显著。12、防尘效果好：利用三级防尘，防尘效果好。第一级用于阻...
