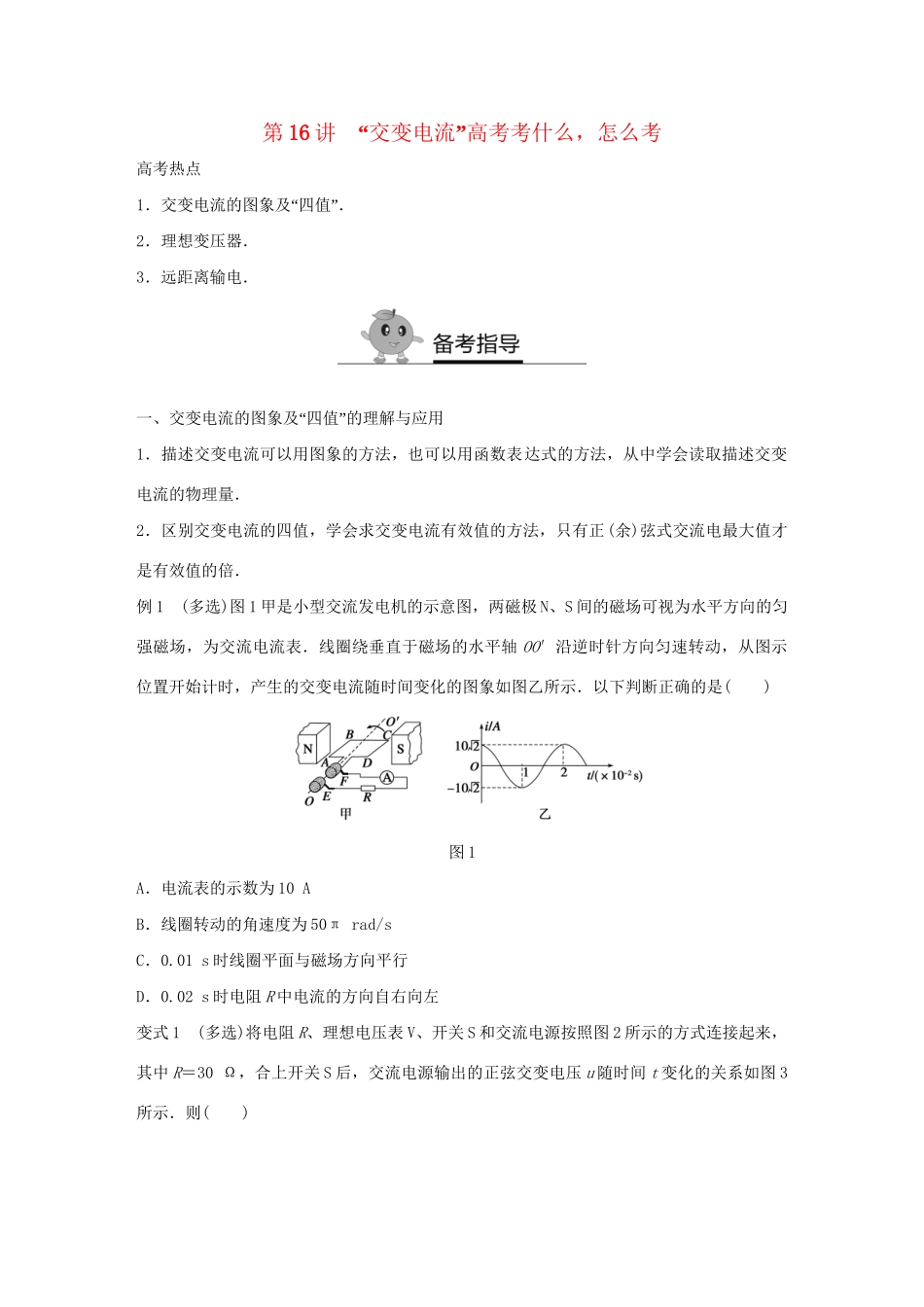

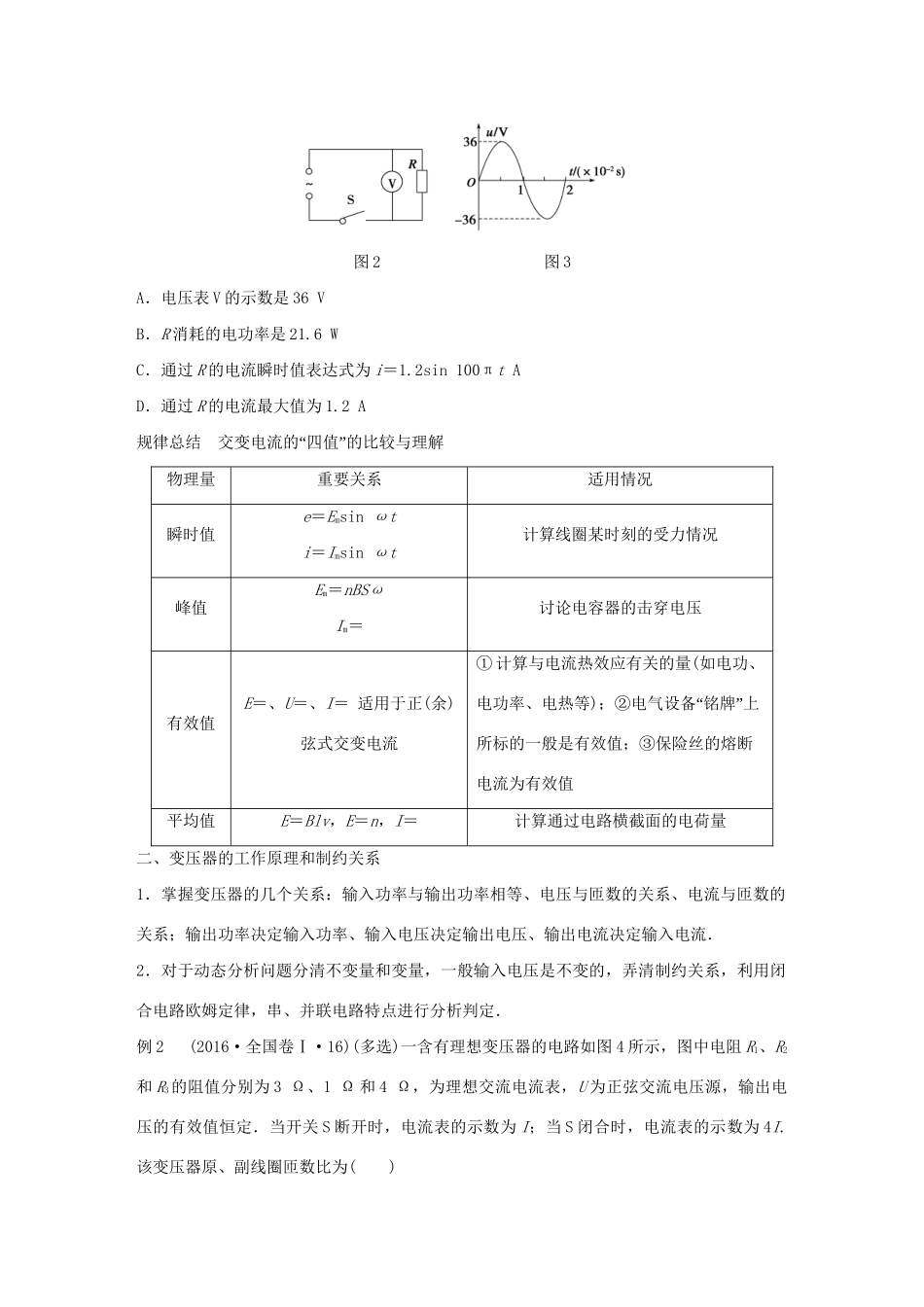

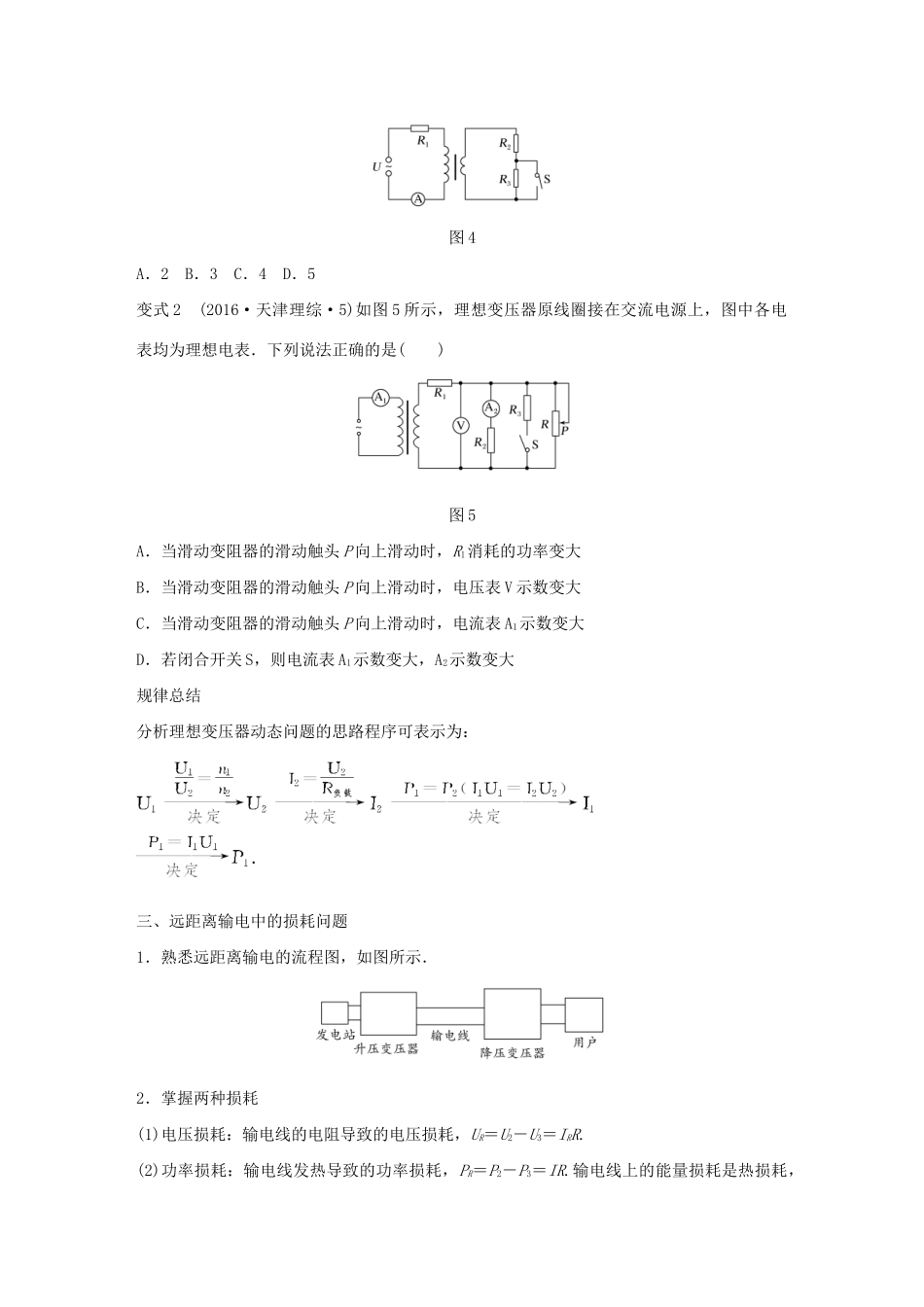

第16“”讲交变电流高考考什么，怎么考高考热点1“”．交变电流的图象及四值．2．理想变压器．3．远距离输电．“”一、交变电流的图象及四值的理解与应用1．描述交变电流可以用图象的方法，也可以用函数表达式的方法，从中学会读取描述交变电流的物理量．2．区别交变电流的四值，学会求交变电流有效值的方法，只有正(余)弦式交流电最大值才是有效值的倍．例1(多选)图1甲是小型交流发电机的示意图，两磁极N、S间的磁场可视为水平方向的匀强磁场，为交流电流表．线圈绕垂直于磁场的水平轴OO′沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图象如图乙所示．以下判断正确的是()图1A．电流表的示数为10AB．线圈转动的角速度为50πrad/sC．0.01s时线圈平面与磁场方向平行D．0.02s时电阻R中电流的方向自右向左变式1(多选)将电阻R、理想电压表V、开关S和交流电源按照图2所示的方式连接起来，其中R＝30Ω，合上开关S后，交流电源输出的正弦交变电压u随时间t变化的关系如图3所示．则()图2图3A．电压表V的示数是36VB．R消耗的电功率是21.6WC．通过R的电流瞬时值表达式为i＝1.2sin100πtAD．通过R的电流最大值为1.2A规律总“”结交变电流的四值的比较与理解物理量重要关系适用情况瞬时值e＝Emsinωti＝Imsinωt计算线圈某时刻的受力情况峰值Em＝nBSωIm＝讨论电容器的击穿电压有效值E＝、U＝、I＝适用于正(余)弦式交变电流①计算与电流热效应有关的量(如电功、电功率、电热等)“”；②电气设备铭牌上所标的一般是有效值；③保险丝的熔断电流为有效值平均值E＝Blv，E＝n，I＝计算通过电路横截面的电荷量二、变压器的工作原理和制约关系1．掌握变压器的几个关系：输入功率与输出功率相等、电压与匝数的关系、电流与匝数的关系；输出功率决定输入功率、输入电压决定输出电压、输出电流决定输入电流．2．对于动态分析问题分清不变量和变量，一般输入电压是不变的，弄清制约关系，利用闭合电路欧姆定律，串、并联电路特点进行分析判定．例2(2016·全国卷Ⅰ·16)(多选)一含有理想变压器的电路如图4所示，图中电阻R1、R2和R3的阻值分别为3Ω、1Ω和4Ω，为理想交流电流表，U为正弦交流电压源，输出电压的有效值恒定．当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I.该变压器原、副线圈匝数比为()图4A．2B．3C．4D．5变式2(2016·天津理综·5)如图5所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表．下列说法正确的是()图5A．当滑动变阻器的滑动触头P向上滑动时，R1消耗的功率变大B．当滑动变阻器的滑动触头P向上滑动时，电压表V示数变大C．当滑动变阻器的滑动触头P向上滑动时，电流表A1示数变大D．若闭合开关S，则电流表A1示数变大，A2示数变大规律总结分析理想变压器动态问题的思路程序可表示为：三、远距离输电中的损耗问题1．熟悉远距离输电的流程图，如图所示．2．掌握两种损耗(1)电压损耗：输电线的电阻导致的电压损耗，UR＝U2－U3＝IRR.(2)功率损耗：输电线发热导致的功率损耗，PR＝P2－P3＝IR.输电线上的能量损耗是热损耗，计算时只能用PR＝IR或PR＝.例3(多选)某小型水电站的电能输送示意图如图6所示，发电机的输出电压为200V，输电线总电阻为r，升压变压器原、副线圈匝数分别为n1、n2.降压变压器原、副线圈匝数分别为n3、n4(变压器均为理想变压器)．要使额定电压为220V的用电器正常工作，则()图6A.>B.
