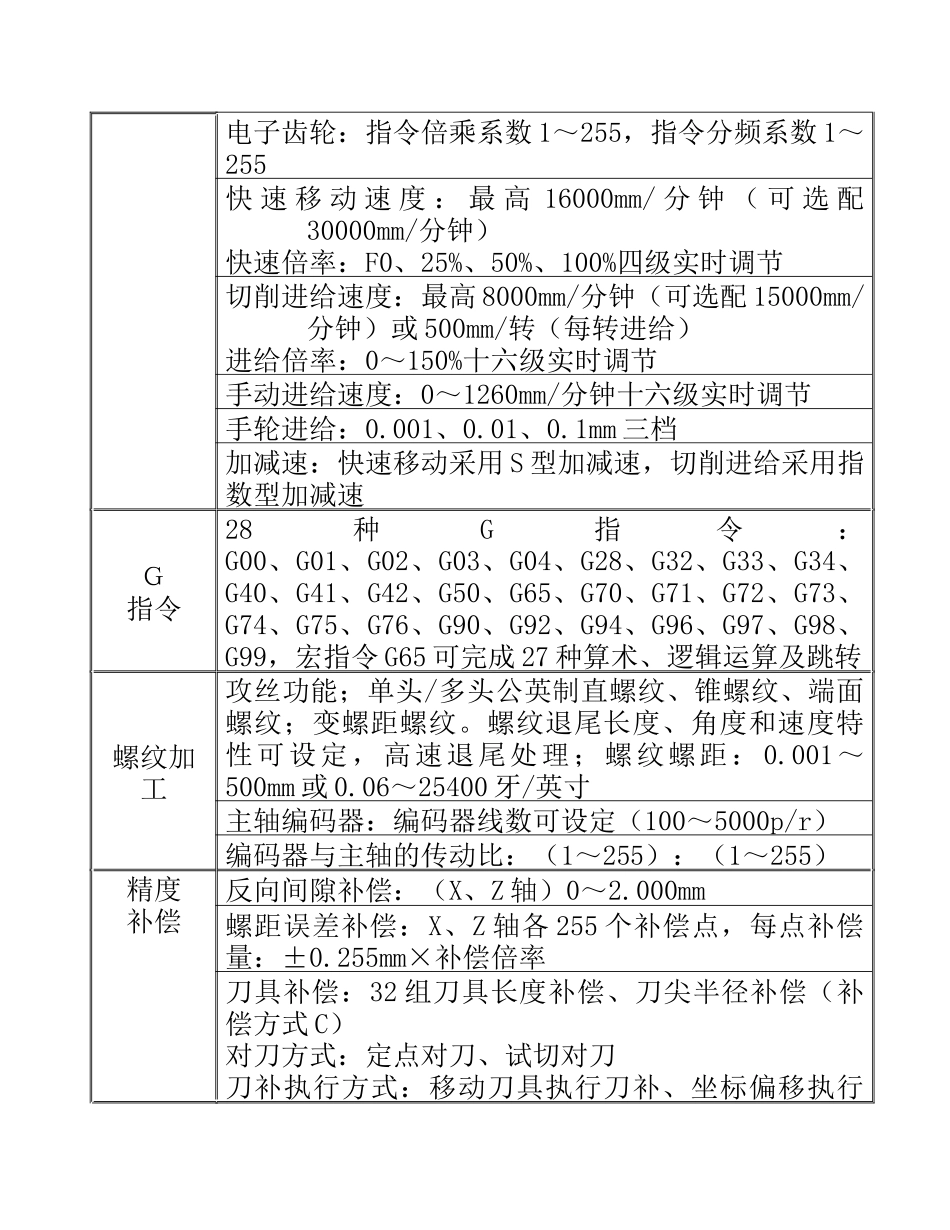

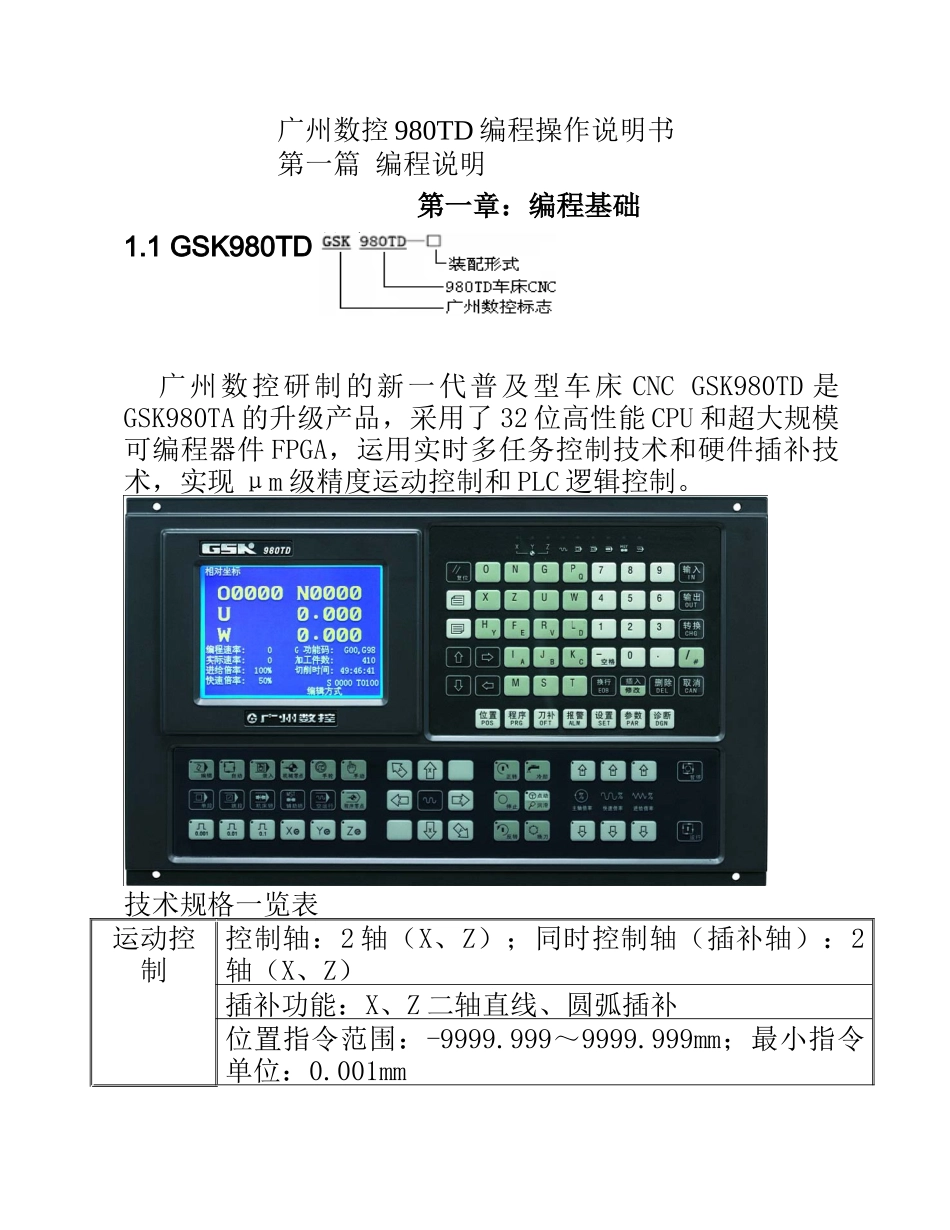

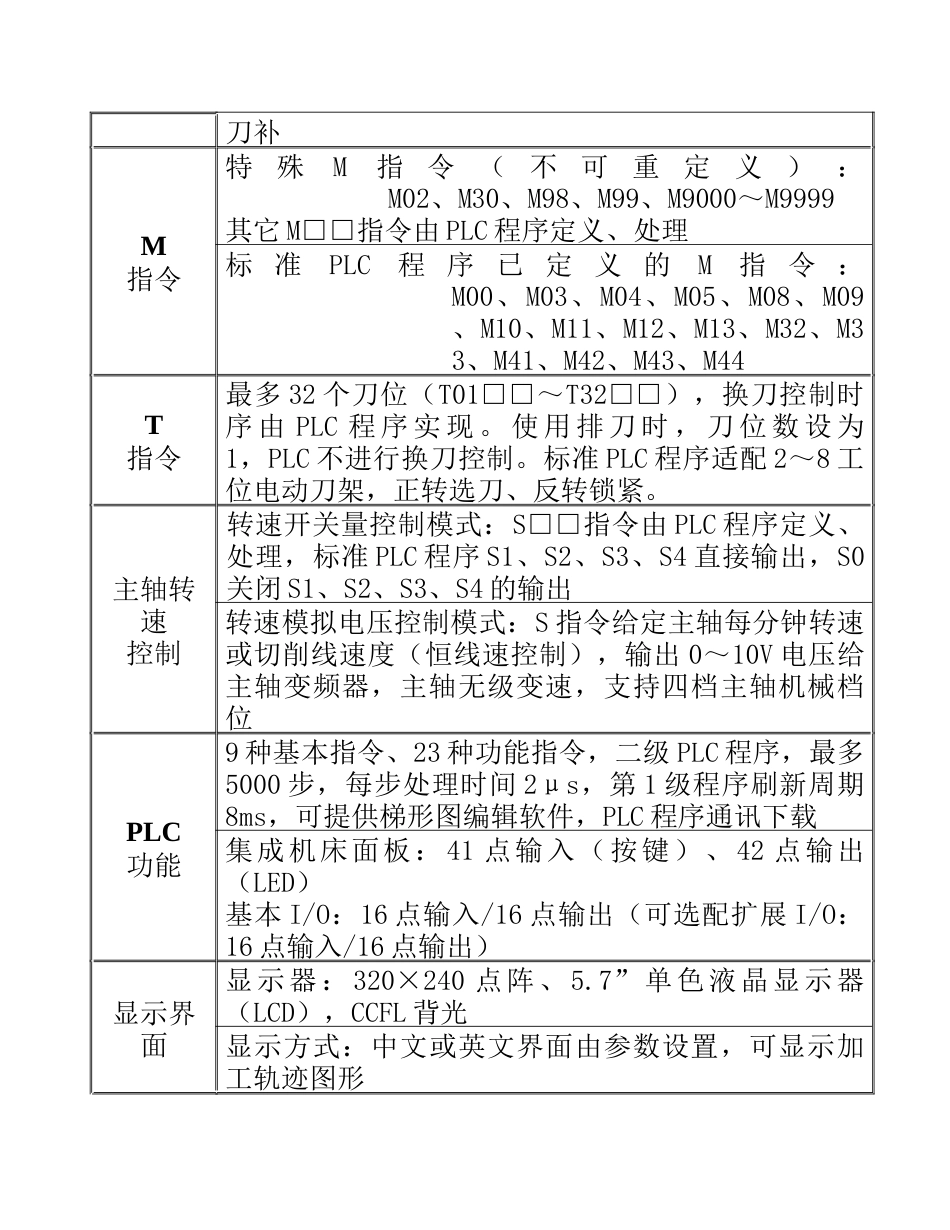

广州数控980TD编程操作说明书第一篇编程说明第一章：编程基础1.1GSK980TD简介广州数控研制的新一代普及型车床CNCGSK980TD是GSK980TA的升级产品，采用了32位高性能CPU和超大规模可编程器件FPGA，运用实时多任务控制技术和硬件插补技术，实现μm级精度运动控制和PLC逻辑控制。技术规格一览表运动控制控制轴：2轴（X、Z）；同时控制轴（插补轴）：2轴（X、Z）插补功能：X、Z二轴直线、圆弧插补位置指令范围：-9999.999～9999.999mm；最小指令单位：0.001mm电子齿轮：指令倍乘系数1～255，指令分频系数1～255快速移动速度：最高16000mm/分钟（可选配30000mm/分钟）快速倍率：F0、25%、50%、100%四级实时调节切削进给速度：最高8000mm/分钟（可选配15000mm/分钟）或500mm/转（每转进给）进给倍率：0～150%十六级实时调节手动进给速度：0～1260mm/分钟十六级实时调节手轮进给：0.001、0.01、0.1mm三档加减速：快速移动采用S型加减速，切削进给采用指数型加减速Ｇ指令28种G指令：G00、G01、G02、G03、G04、G28、G32、G33、G34、G40、G41、G42、G50、G65、G70、G71、G72、G73、G74、G75、G76、G90、G92、G94、G96、G97、G98、G99，宏指令G65可完成27种算术、逻辑运算及跳转螺纹加工攻丝功能；单头/多头公英制直螺纹、锥螺纹、端面螺纹；变螺距螺纹。螺纹退尾长度、角度和速度特性可设定，高速退尾处理；螺纹螺距：0.001～500mm或0.06～25400牙/英寸主轴编码器：编码器线数可设定（100～5000p/r）编码器与主轴的传动比：（1～255）：（1～255）精度补偿反向间隙补偿：（X、Z轴）0～2.000mm螺距误差补偿：X、Z轴各255个补偿点，每点补偿量：±0.255mm×补偿倍率刀具补偿：32组刀具长度补偿、刀尖半径补偿（补偿方式C）对刀方式：定点对刀、试切对刀刀补执行方式：移动刀具执行刀补、坐标偏移执行刀补M指令特殊M指令（不可重定义）：M02、M30、M98、M99、M9000～M9999其它M□□指令由PLC程序定义、处理标准PLC程序已定义的M指令：M00、M03、M04、M05、M08、M09、M10、M11、M12、M13、M32、M33、M41、M42、M43、M44T指令最多32个刀位（T01□□～T32□□），换刀控制时序由PLC程序实现。使用排刀时，刀位数设为1，PLC不进行换刀控制。标准PLC程序适配2～8工位电动刀架，正转选刀、反转锁紧。主轴转速控制转速开关量控制模式：S□□指令由PLC程序定义、处理，标准PLC程序S1、S2、S3、S4直接输出，S0关闭S1、S2、S3、S4的输出转速模拟电压控制模式：S指令给定主轴每分钟转速或切削线速度（恒线速控制），输出0～10V电压给主轴变频器，主轴无级变速，支持四档主轴机械档位PLC功能9种基本指令、23种功能指令，二级PLC程序，最多5000步，每步处理时间2μs，第1级程序刷新周期8ms，可提供梯形图编辑软件，PLC程序通讯下载集成机床面板：41点输入（按键）、42点输出（LED）基本I/O：16点输入/16点输出（可选配扩展I/O：16点输入/16点输出）显示界面显示器：320×240点阵、5.7”单色液晶显示器（LCD），CCFL背光显示方式：中文或英文界面由参数设置，可显示加工轨迹图形程序编辑程序容量：6144KB、最多384个程序,支持用户宏程序调用，子程序四重嵌套编辑方式：全屏幕编辑，支持相对坐标、绝对坐标和混合坐标编程通讯CNC与PC机、CNC与CNC双向传送程序、参数，支持系统软件、PLC程序串行口下载升级适配驱动脉冲+方向信号输入的DA98系列数字式交流伺服驱动装置1.2机床数控系统和数控机床数控机床是由机床数控系统（NumericalControlSystemsofmachinetools）、机械、电气控制、液压、气动、润滑、冷却等子系统（部件）构成的机电一体化产品，机床数控系统是数控机床的控制核心。机控系统由控制装置（ComputerNumericalControler简称CNC）、伺服（或步进）电机驱动单元、伺服（或步进）电机等构成数控机床的工作原理：根据加工工艺要求编写加工程序（以下简称程序）并输入CNC，CNC加工程序向伺服（或步进）电机驱动单元发出运动控制指令，伺服（或步进）电机通过机械传动构完成机床的进给运程序中的主轴起停、刀具选择、冷却、润滑等逻辑控制指令由CNC传送给机床电气控制系统，由机床电气控制系统完成按钮、开...
