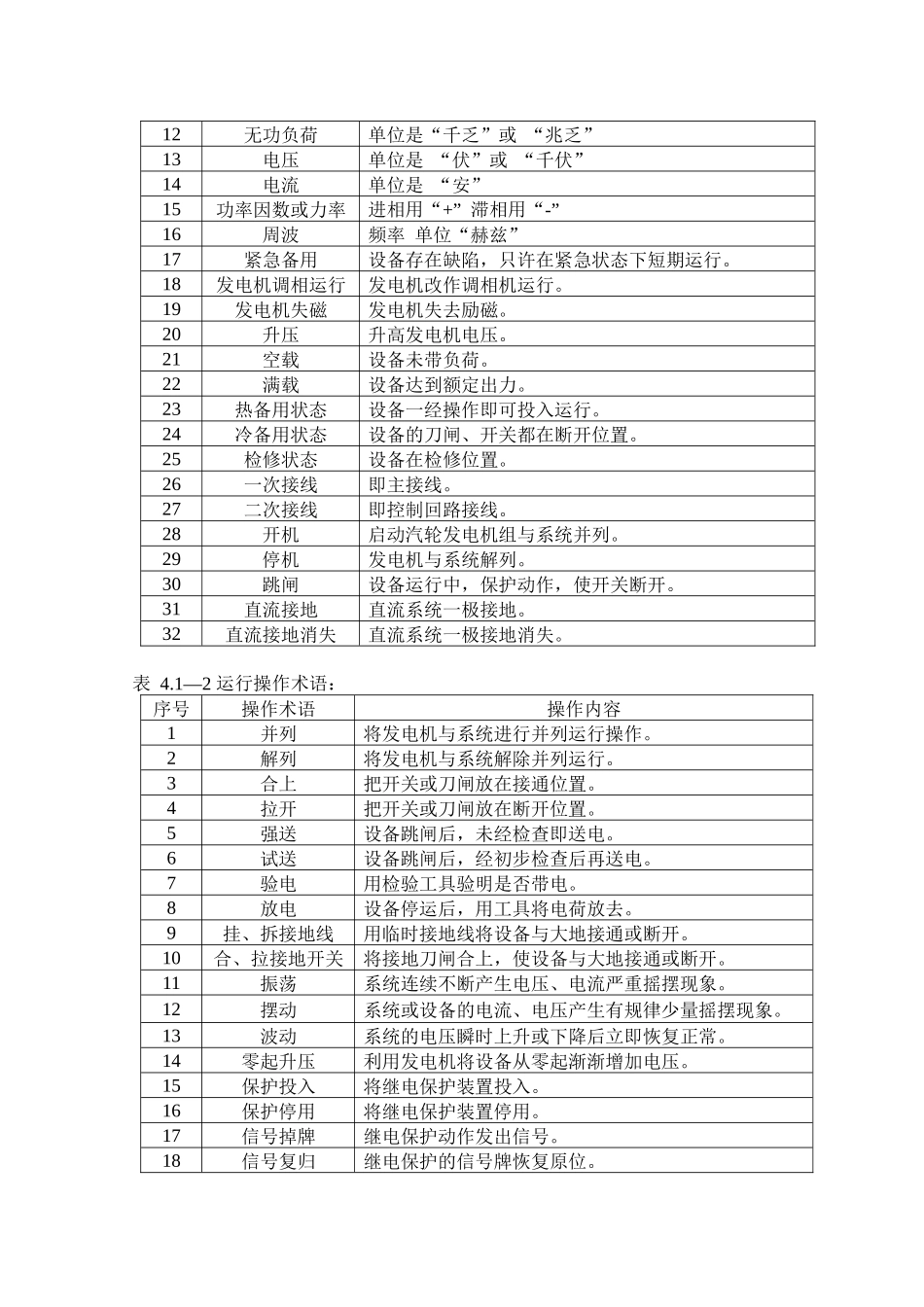

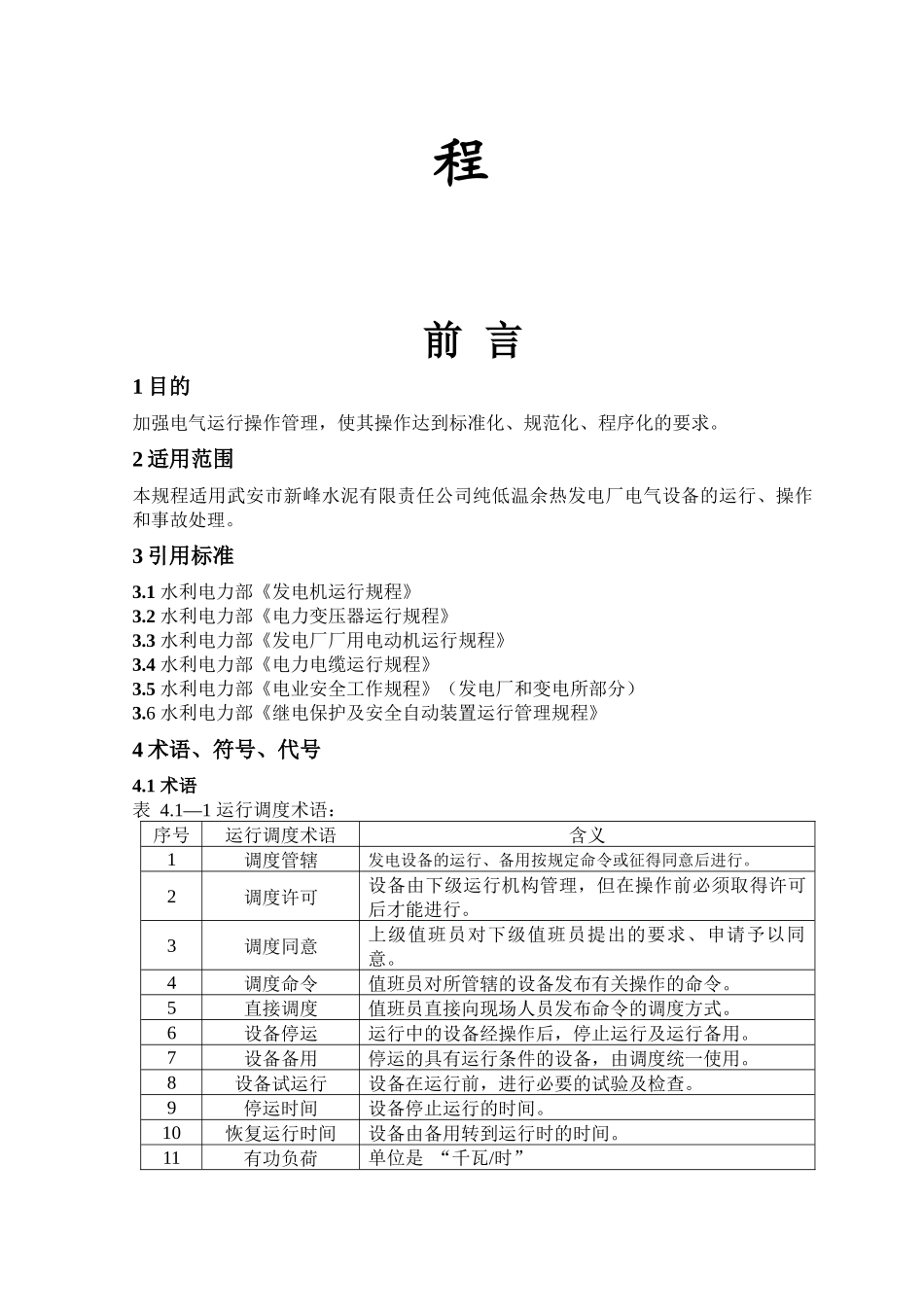

余热发电电气运行规程前言1目的加强电气运行操作管理，使其操作达到标准化、规范化、程序化的要求。2适用范围本规程适用武安市新峰水泥有限责任公司纯低温余热发电厂电气设备的运行、操作和事故处理。3引用标准3.1水利电力部《发电机运行规程》3.2水利电力部《电力变压器运行规程》3.3水利电力部《发电厂厂用电动机运行规程》3.4水利电力部《电力电缆运行规程》3.5水利电力部《电业安全工作规程》（发电厂和变电所部分）3.6水利电力部《继电保护及安全自动装置运行管理规程》4术语、符号、代号4.1术语表4.1—1运行调度术语：序号运行调度术语含义1调度管辖发电设备的运行、备用按规定命令或征得同意后进行。2调度许可设备由下级运行机构管理，但在操作前必须取得许可后才能进行。3调度同意上级值班员对下级值班员提出的要求、申请予以同意。4调度命令值班员对所管辖的设备发布有关操作的命令。5直接调度值班员直接向现场人员发布命令的调度方式。6设备停运运行中的设备经操作后，停止运行及运行备用。7设备备用停运的具有运行条件的设备，由调度统一使用。8设备试运行设备在运行前，进行必要的试验及检查。9停运时间设备停止运行的时间。10恢复运行时间设备由备用转到运行时的时间。11有功负荷单位是“千瓦/时”12无功负荷单位是“千乏”或“兆乏”13电压单位是“伏”或“千伏”14电流单位是“安”15功率因数或力率进相用“+”滞相用“-”16周波频率单位“赫兹”17紧急备用设备存在缺陷，只许在紧急状态下短期运行。18发电机调相运行发电机改作调相机运行。19发电机失磁发电机失去励磁。20升压升高发电机电压。21空载设备未带负荷。22满载设备达到额定出力。23热备用状态设备一经操作即可投入运行。24冷备用状态设备的刀闸、开关都在断开位置。25检修状态设备在检修位置。26一次接线即主接线。27二次接线即控制回路接线。28开机启动汽轮发电机组与系统并列。29停机发电机与系统解列。30跳闸设备运行中，保护动作，使开关断开。31直流接地直流系统一极接地。32直流接地消失直流系统一极接地消失。表4.1—2运行操作术语：序号操作术语操作内容1并列将发电机与系统进行并列运行操作。2解列将发电机与系统解除并列运行。3合上把开关或刀闸放在接通位置。4拉开把开关或刀闸放在断开位置。5强送设备跳闸后，未经检查即送电。6试送设备跳闸后，经初步检查后再送电。7验电用检验工具验明是否带电。8放电设备停运后，用工具将电荷放去。9挂、拆接地线用临时接地线将设备与大地接通或断开。10合、拉接地开关将接地刀闸合上，使设备与大地接通或断开。11振荡系统连续不断产生电压、电流严重摇摆现象。12摆动系统或设备的电流、电压产生有规律少量摇摆现象。13波动系统的电压瞬时上升或下降后立即恢复正常。14零起升压利用发电机将设备从零起渐渐增加电压。15保护投入将继电保护装置投入。16保护停用将继电保护装置停用。17信号掉牌继电保护动作发出信号。18信号复归继电保护的信号牌恢复原位。19限电限制用户用电或发电。4.2符号：表4.2—1常用符号表：符号名称单位符号名称单位A电流安培Ω电阻欧姆V电压伏特Hz频率赫兹W有功功率瓦特kWh电度千瓦时Var无功功率乏尔℃温度摄氏度4.3编号表4.3—1高压柜编号表：序号开关柜编号设备名称172A01AH1#发电机开关柜272A02AH1#10KV母线PT柜372A03AH1#厂用变压器柜472A04AH1#发电机联络线开关柜572A05AH1#自动励磁测量PT柜672A06AH1#发电机出口PT柜772A07AH1#励磁变压器柜872B01AH2#发电机开关柜972B02AH2#10KV母线PT柜1072B03AH2#厂用变压器柜1172B04AH2#发电机联络线开关柜1272B05AH2#自动励磁测量PT柜1372B06AH2#发电机出口PT柜1472B07AH2#励磁变压器柜15表4.3—2低压柜编号表：序号编号设备名称072A01TF箱体干式变压器172A01AL1#厂变低压段电源进线柜272A02AL-A1#低压母线无功补偿柜（A）372A02AL-B1#低压母线无功补偿柜（B）472A03AL主厂房低压配电柜572A04AL主厂房低压配电柜672A05AL主厂房低压配电柜772A06AL主厂房低压配电柜872A07AL主厂房低压配电柜972A08AL主厂房低压配电柜1072A09AL主厂房低压配电柜1155A22MVSD主厂房1#给水泵变频柜1255A23MVS...
