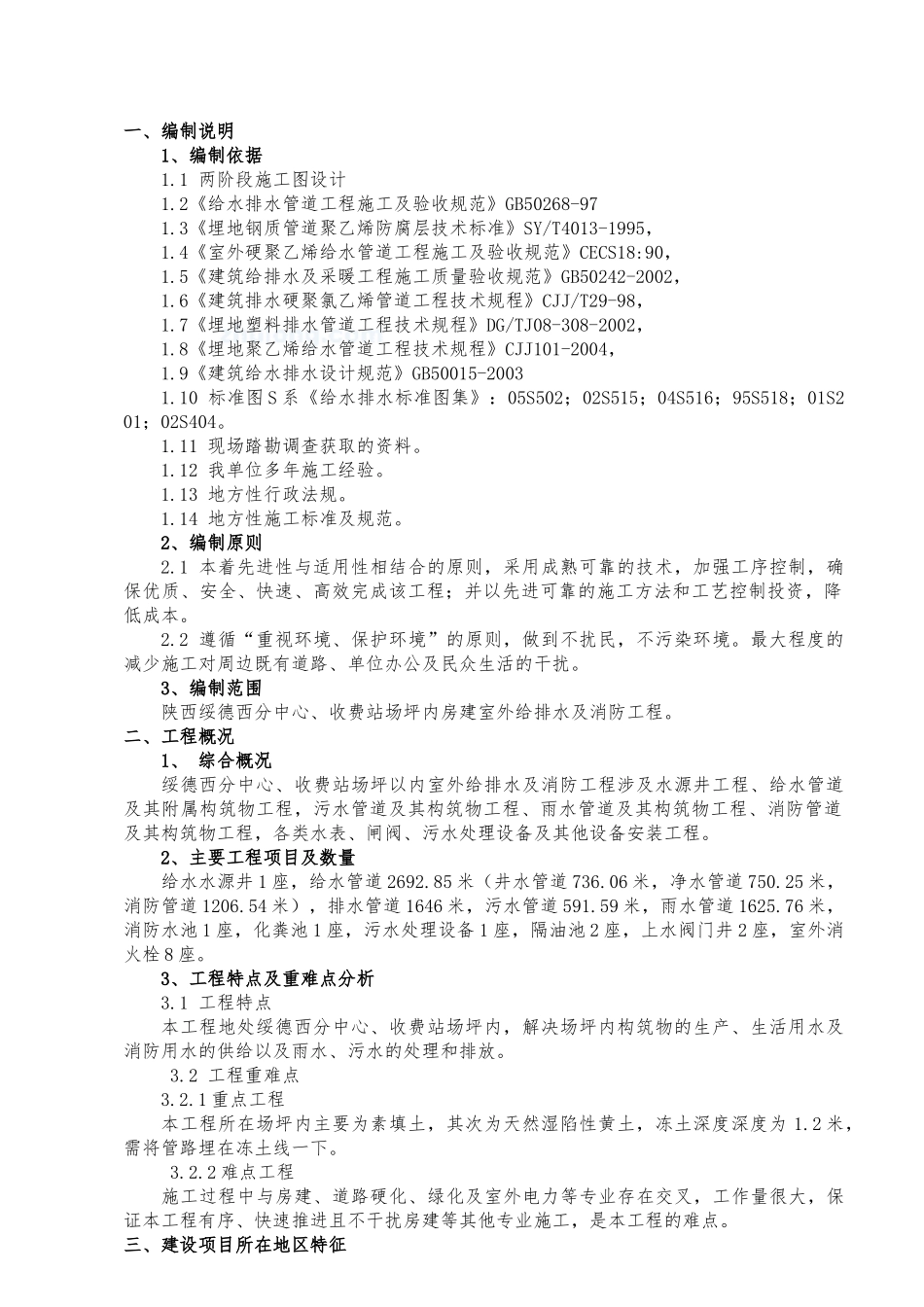

一、编制说明1、编制依据1.1两阶段施工图设计1.2《给水排水管道工程施工及验收规范》GB50268-971.3《埋地钢质管道聚乙烯防腐层技术标准》SY/T4013-1995，1.4《室外硬聚乙烯给水管道工程施工及验收规范》CECS18:90，1.5《建筑给排水及采暖工程施工质量验收规范》GB50242-2002，1.6《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-98，1.7《埋地塑料排水管道工程技术规程》DG/TJ08-308-2002，1.8《埋地聚乙烯给水管道工程技术规程》CJJ101-2004，1.9《建筑给水排水设计规范》GB50015-20031.10标准图S系《给水排水标准图集》：05S502；02S515；04S516；95S518；01S201；02S404。1.11现场踏勘调查获取的资料。1.12我单位多年施工经验。1.13地方性行政法规。1.14地方性施工标准及规范。2、编制原则2.1本着先进性与适用性相结合的原则，采用成熟可靠的技术，加强工序控制，确保优质、安全、快速、高效完成该工程；并以先进可靠的施工方法和工艺控制投资，降低成本。2.2遵循“重视环境、保护环境”的原则，做到不扰民，不污染环境。最大程度的减少施工对周边既有道路、单位办公及民众生活的干扰。3、编制范围陕西绥德西分中心、收费站场坪内房建室外给排水及消防工程。二、工程概况1、综合概况绥德西分中心、收费站场坪以内室外给排水及消防工程涉及水源井工程、给水管道及其附属构筑物工程，污水管道及其构筑物工程、雨水管道及其构筑物工程、消防管道及其构筑物工程，各类水表、闸阀、污水处理设备及其他设备安装工程。2、主要工程项目及数量给水水源井1座，给水管道2692.85米（井水管道736.06米，净水管道750.25米，消防管道1206.54米），排水管道1646米，污水管道591.59米，雨水管道1625.76米，消防水池1座，化粪池1座，污水处理设备1座，隔油池2座，上水阀门井2座，室外消火栓8座。3、工程特点及重难点分析3.1工程特点本工程地处绥德西分中心、收费站场坪内，解决场坪内构筑物的生产、生活用水及消防用水的供给以及雨水、污水的处理和排放。3.2工程重难点3.2.1重点工程本工程所在场坪内主要为素填土，其次为天然湿陷性黄土，冻土深度深度为1.2米，需将管路埋在冻土线一下。3.2.2难点工程施工过程中与房建、道路硬化、绿化及室外电力等专业存在交叉，工作量很大，保证本工程有序、快速推进且不干扰房建等其他专业施工，是本工程的难点。三、建设项目所在地区特征1、自然特征1.1地形、地貌本标段沿线地貌位于陕西省中东部，陕北黄土高原东端，走向近于南北。区内地势总体特征北高南低，呈北西向带状展布，海拔一般在840-1400米之间。地形切割强烈，山峦起伏，沟谷纵横。地貌类型包括黄土梁峁沟壑区、河流阶地区等。1.2地质情况本工程场坪系由十局提供，场坪内多为素填土。1.3水文情况项目区属于半干旱大陆性季风气候,雨量偏小,气候干旱,四季分明,光照较充沛,夏秋季温湿多雨,冬季寒冷干燥,最大冻土深度1.2米。2、交通运输情况G307公路进入十局修筑的临时便道最终进入场坪永临结合便道，交通便利。3、沿线水源、电源、燃料等可资利用情况3.1水源情况本着永临结合的原则，按设计要求在设计位置打深水井，以满足施工和将来运营需求。3.2工程用电施工范围内有10kv高压；本着永临结合的原则，先行着手解决1250KVA箱变接入现场设计位置，然后引出10KV高压线路电力专线，由专线接入1250KVA变压器，再按临电三相五线制要求，现场布置。另以防停电影响施工，现场备用两台40Kw柴油发电机。四、施工总体部署1、施工组织机构及部署1.1施工组织机构图施工组织机构图副经理安全总监总经济师总工程师党群协理员工程管理部安质环保部征拆协调部工地试验室综合办公室财务会计部项目经理物资机械部项目书记工程经济部陕西省绥德至延川高速公路（含清涧至子长高速连接线）房建1标项目经理部附属构筑物施工队消防施工队室外水施工队1.2岗位人员配备表2、任务划分及部署作业队姓名年龄职称职务专业或执证工作年限联系方式张耀华项目负责人吴宗武34工程师党工委书记3406031600130831118047107518丰志浩总工程师张铎34工程师安全总监3406031200280831318647373018刘栋晓32工程师总经济师34060316002608310189471...
