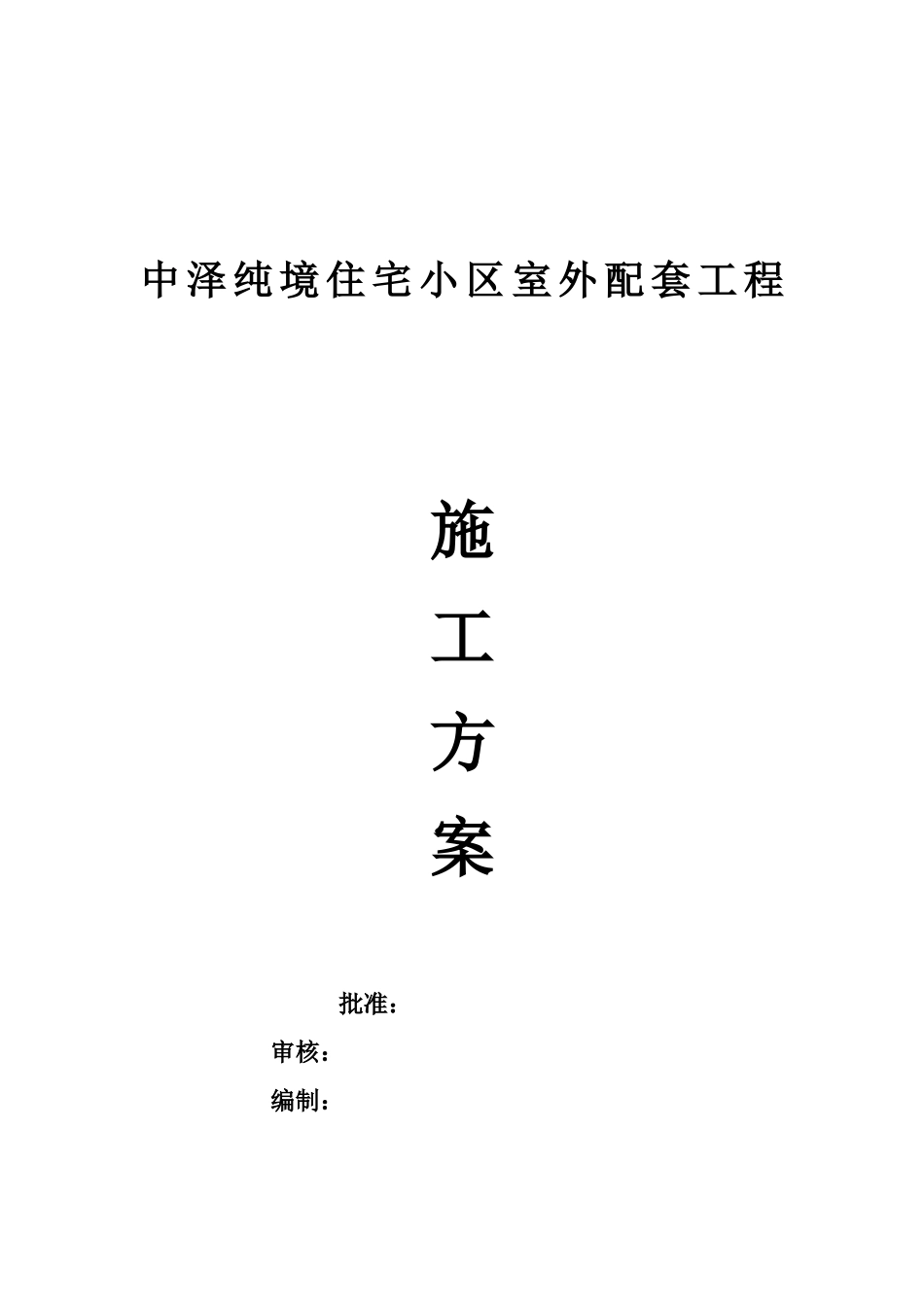

中泽纯境住宅小区室外配套工程施工方案批准：审核：编制：一、工程概况本工程为中泽纯境住宅小区室外配套工程。该项目建设用地位于二号线南侧，马练营西路西侧，四号线以北。本工程的主要内容为：室外雨水、污水（含化粪池）、供热、热水生活污水、消防给水、管沟、道路工程工程。本工程位于太原市经济开发区农牧场，总建筑面积为60万m2,工程质量目标为合格，并且要达到山西省文明标准化工地施工要求。（1）给水管网系统本工程生活给水系统共分一区、二区、三区、四区四个区,,地下一层~地上四层为一区,五~十四层为二区,十五~二十四层为三区,二十五~三十四层为四区。一区近期由G6号楼北侧新建的生活水池及变频供水泵供给，水源为井水；远期为市政自来水直供。在小区内形成环状直接供给。二、三、四区均由G6号楼与G7号楼之间地下室内无负压泵房加压后供给。水质应符合现行国家标准《生活饮用水卫生标准》的要求。（2）消防管网系统本工程消防给水水源为小区西南角有效容积1000立方米的消防储水池，经消防泵房内水泵加压后在小区内形成环状供给本小区消防用水。（3）雨、污水管网系统1)污水管线布置及敷设方式：该工程污水管线由各楼前的污水管收集后排入化粪池，经化粪池处理后最终向北向南排入二号线和四号线市政污水管。本工程设计污水量为1153.58m3，选用10号玻璃钢化粪池，有效容积100m3，清掏周期为90天，污水停留时间为12h。该工程选用10号玻璃钢化粪池，有效容积100m3，有地下水型，地面可过汽车，清掏周期为90天，污水停留时间为12h。2)雨水管线布置及敷设方式：雨水管线布设依据道路竖向规划，并综合考虑其它地下管线布设情况，在各道路下布设雨水管线，雨水收集后向北向南排入二号线与四号线市政雨水管线。（4）供热管道布置及敷设方式：热源由小区北侧换热站提供本小区用热。暖通供热管道均采用无缝钢管，D≤219×6采用无缝钢管，材质为20号钢；DN>219×6采用螺旋焊接钢管，材质为Q235-A；焊接连接。管道敷设采用埋地敷设的供热管网，直埋于冻土层下，坡度为0.003，本工程采用高低区供热。供热管道采用直埋敷设和管沟敷设。（5）弱电线路布置及敷设方式：线路敷设：本工程室外所用弱电线路管线均用Φ32×7（七孔梅花管）直埋地敷设，管线埋设深度不小于0.8m穿越道路、建筑物及明敷时穿钢管保护，钢管应做防腐处理。规划管线由四号线弱电管线接入小区弱电机房后供至各用户。规划有线电视与电信电缆同沟敷设。二、编制依据:（1）山西国建工程设计有限公司施工设计图纸及相关标准图集；（2）国家现行有关安全生产法规、建筑安装工人安全技术操作规程；（3）山西省、太原市有关文明施工的相关规定；（4）国家现行的规范、技术质量评定标准：a.《城市供热管网工程施工及验收规范》CJJ28b.《建筑给排水及采暖工程质量验收规范》GB50242-2002c.《建筑电气工程施工质量验收规范》GB50303-2002d.《建设工程文件归档整理规范》GB/T50328-2002e.《建筑工程施工质量验收统一标准》GB50300-2013f.《建筑地基基础工程施工质量验收规范》GB50202-2002g.《给水排水管道工程施工及验收规范》GB50268-2008h.《施工现场临时用电安全技术规范》JGJ46-2012i.《建筑机械使用安全技术规程》JGJ33-2012j.《工程测量规范》（GB50026-2007）三、测量放线施工方案（1）测量依据①据业主方及规划部门提供的有关高程点、坐标点。②《工程测量规范》（GB50026-2007）。（2）测量工具仪器设备序号名称型号规格数量仪器精度用途1全站仪NTS-3521台500m定位放线2水准仪AL10A1台100m高程控制,水准测量3经纬仪TDJ21台500m定位放线4钢卷尺50m2把长度测量5钢卷尺10m2把长度测量以上仪器均需经测绘仪器计量测定中心检测。对于以上计量仪器，必须专人保管使用，无关人员不得随意使用、搬动，各种仪器必须定期保养，到期送检。（3）人员组织项目部组织测量小组，设2名专业测量人员负责整个室外管线的管线定位，井位定位，标高测量等任务。（4）施工测量根据设计图提供的坐标，对管线及井为进行放样，井位放样采用坐标法进行，并用不同控制点进行复核。放样后，应进行纵、横方向符合性检查。施工测量必须严格执行不同...
