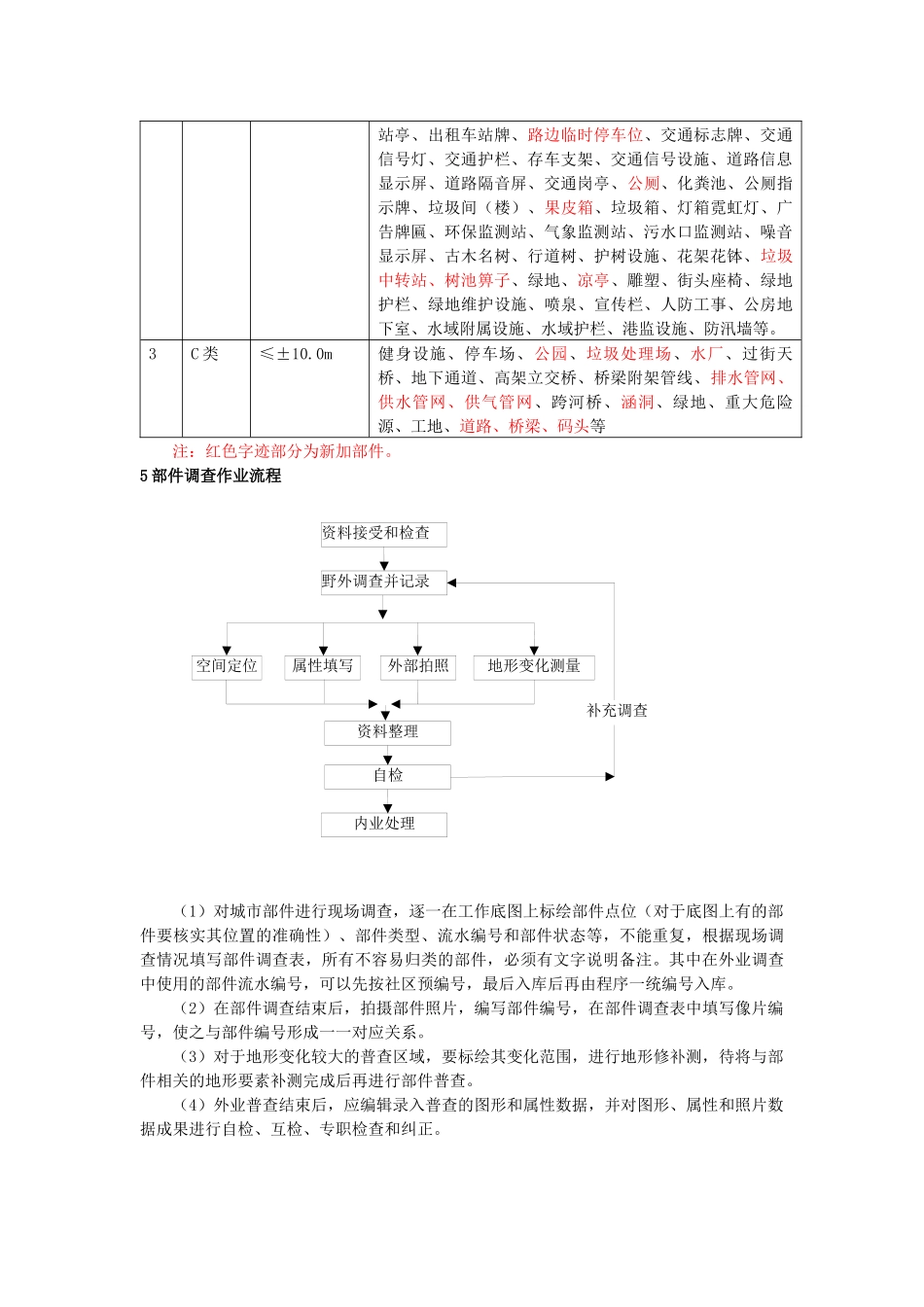

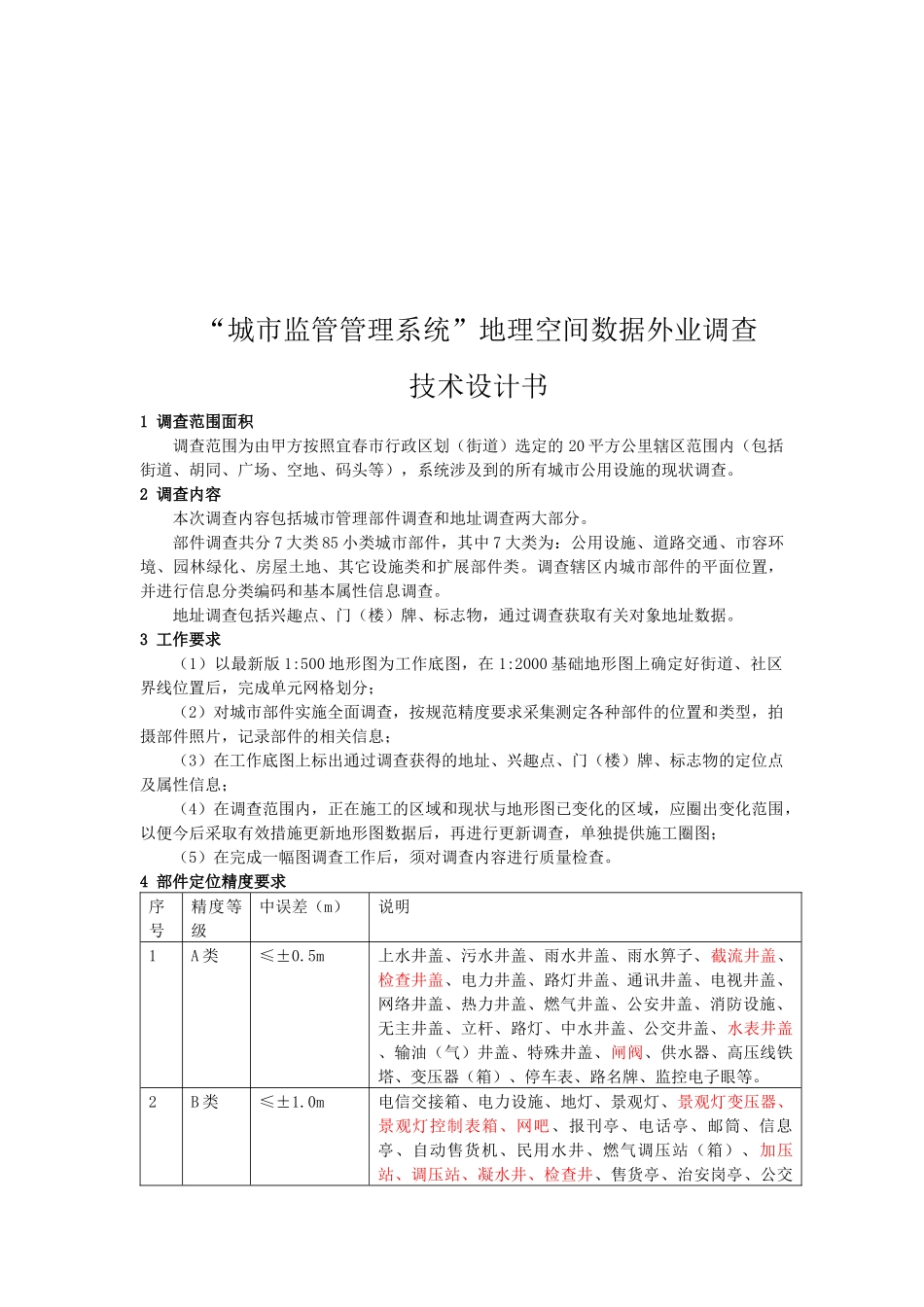

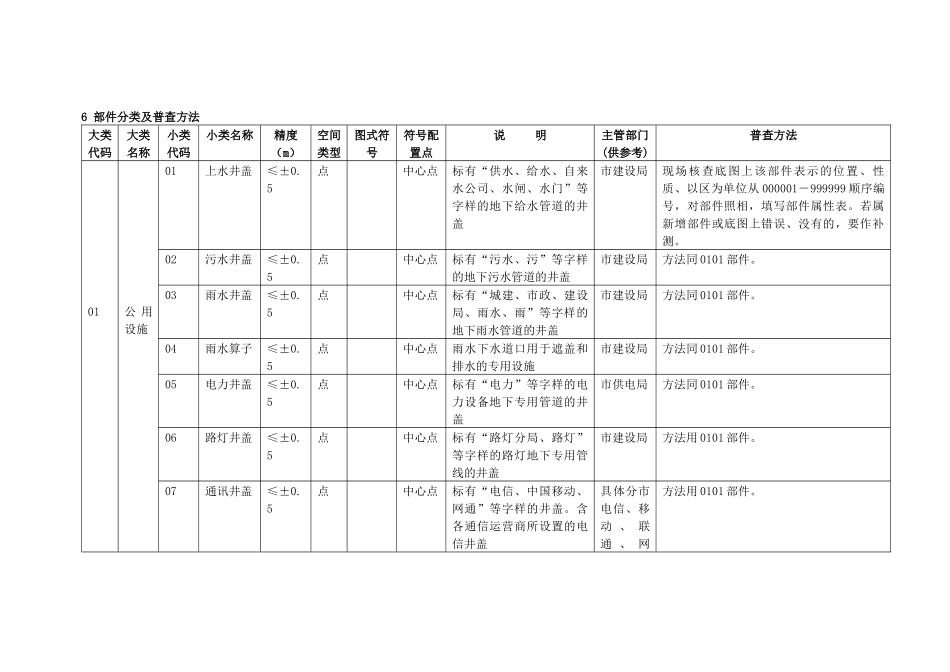

“城市监管管理系统”地理空间数据外业调查技术设计书1调查范围面积调查范围为由甲方按照宜春市行政区划（街道）选定的20平方公里辖区范围内（包括街道、胡同、广场、空地、码头等），系统涉及到的所有城市公用设施的现状调查。2调查内容本次调查内容包括城市管理部件调查和地址调查两大部分。部件调查共分7大类85小类城市部件，其中7大类为：公用设施、道路交通、市容环境、园林绿化、房屋土地、其它设施类和扩展部件类。调查辖区内城市部件的平面位置，并进行信息分类编码和基本属性信息调查。地址调查包括兴趣点、门（楼）牌、标志物，通过调查获取有关对象地址数据。3工作要求（1）以最新版1:500地形图为工作底图，在1:2000基础地形图上确定好街道、社区界线位置后，完成单元网格划分；（2）对城市部件实施全面调查，按规范精度要求采集测定各种部件的位置和类型，拍摄部件照片，记录部件的相关信息；（3）在工作底图上标出通过调查获得的地址、兴趣点、门（楼）牌、标志物的定位点及属性信息；（4）在调查范围内，正在施工的区域和现状与地形图已变化的区域，应圈出变化范围，以便今后采取有效措施更新地形图数据后，再进行更新调查，单独提供施工圈图；（5）在完成一幅图调查工作后，须对调查内容进行质量检查。4部件定位精度要求序号精度等级中误差（m）说明1A类≤±0.5m上水井盖、污水井盖、雨水井盖、雨水箅子、截流井盖、检查井盖、电力井盖、路灯井盖、通讯井盖、电视井盖、网络井盖、热力井盖、燃气井盖、公安井盖、消防设施、无主井盖、立杆、路灯、中水井盖、公交井盖、水表井盖、输油（气）井盖、特殊井盖、闸阀、供水器、高压线铁塔、变压器（箱）、停车表、路名牌、监控电子眼等。2B类≤±1.0m电信交接箱、电力设施、地灯、景观灯、景观灯变压器、景观灯控制表箱、网吧、报刊亭、电话亭、邮筒、信息亭、自动售货机、民用水井、燃气调压站（箱）、加压站、调压站、凝水井、检查井、售货亭、治安岗亭、公交资料接受和检查野外调查并记录空间定位属性填写地形变化测量资料整理自检内业处理补充调查外部拍照站亭、出租车站牌、路边临时停车位、交通标志牌、交通信号灯、交通护栏、存车支架、交通信号设施、道路信息显示屏、道路隔音屏、交通岗亭、公厕、化粪池、公厕指示牌、垃圾间（楼）、果皮箱、垃圾箱、灯箱霓虹灯、广告牌匾、环保监测站、气象监测站、污水口监测站、噪音显示屏、古木名树、行道树、护树设施、花架花钵、垃圾中转站、树池箅子、绿地、凉亭、雕塑、街头座椅、绿地护栏、绿地维护设施、喷泉、宣传栏、人防工事、公房地下室、水域附属设施、水域护栏、港监设施、防汛墙等。3C类≤±10.0m健身设施、停车场、公园、垃圾处理场、水厂、过街天桥、地下通道、高架立交桥、桥梁附架管线、排水管网、供水管网、供气管网、跨河桥、涵洞、绿地、重大危险源、工地、道路、桥梁、码头等注：红色字迹部分为新加部件。5部件调查作业流程（1）对城市部件进行现场调查，逐一在工作底图上标绘部件点位（对于底图上有的部件要核实其位置的准确性）、部件类型、流水编号和部件状态等，不能重复，根据现场调查情况填写部件调查表，所有不容易归类的部件，必须有文字说明备注。其中在外业调查中使用的部件流水编号，可以先按社区预编号，最后入库后再由程序一统编号入库。（2）在部件调查结束后，拍摄部件照片，编写部件编号，在部件调查表中填写像片编号，使之与部件编号形成一一对应关系。（3）对于地形变化较大的普查区域，要标绘其变化范围，进行地形修补测，待将与部件相关的地形要素补测完成后再进行部件普查。（4）外业普查结束后，应编辑录入普查的图形和属性数据，并对图形、属性和照片数据成果进行自检、互检、专职检查和纠正。6部件分类及普查方法大类代码大类名称小类代码小类名称精度（m）空间类型图式符号符号配置点说明主管部门(供参考)普查方法01公用设施01上水井盖≤±0.5点中心点标有“供水、给水、自来水公司、水闸、水门”等字样的地下给水管道的井盖市建设局现场核查底图上该部件表示的位置、性质、以区为单位从000001－999999顺序编号，对部件照相...
