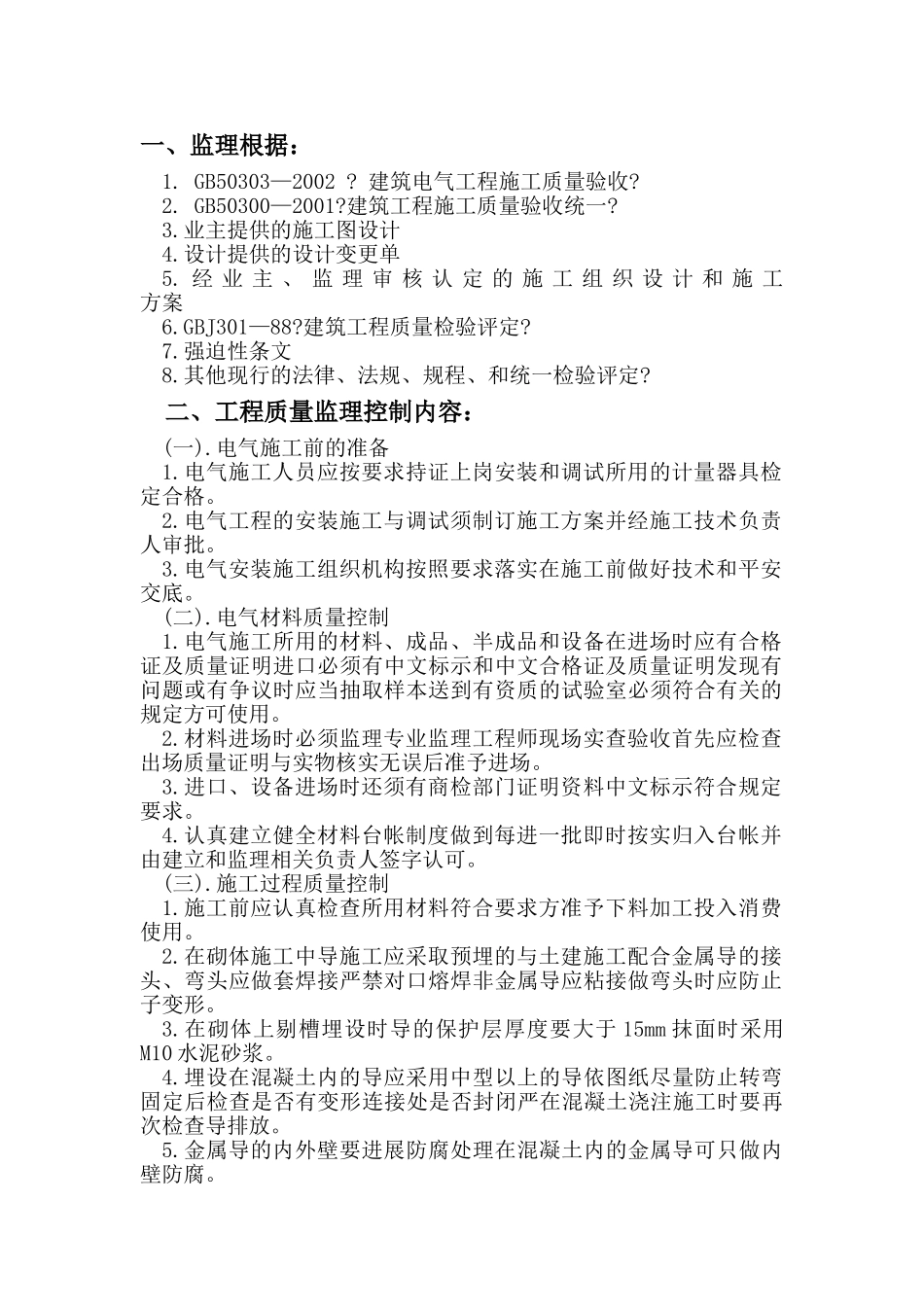

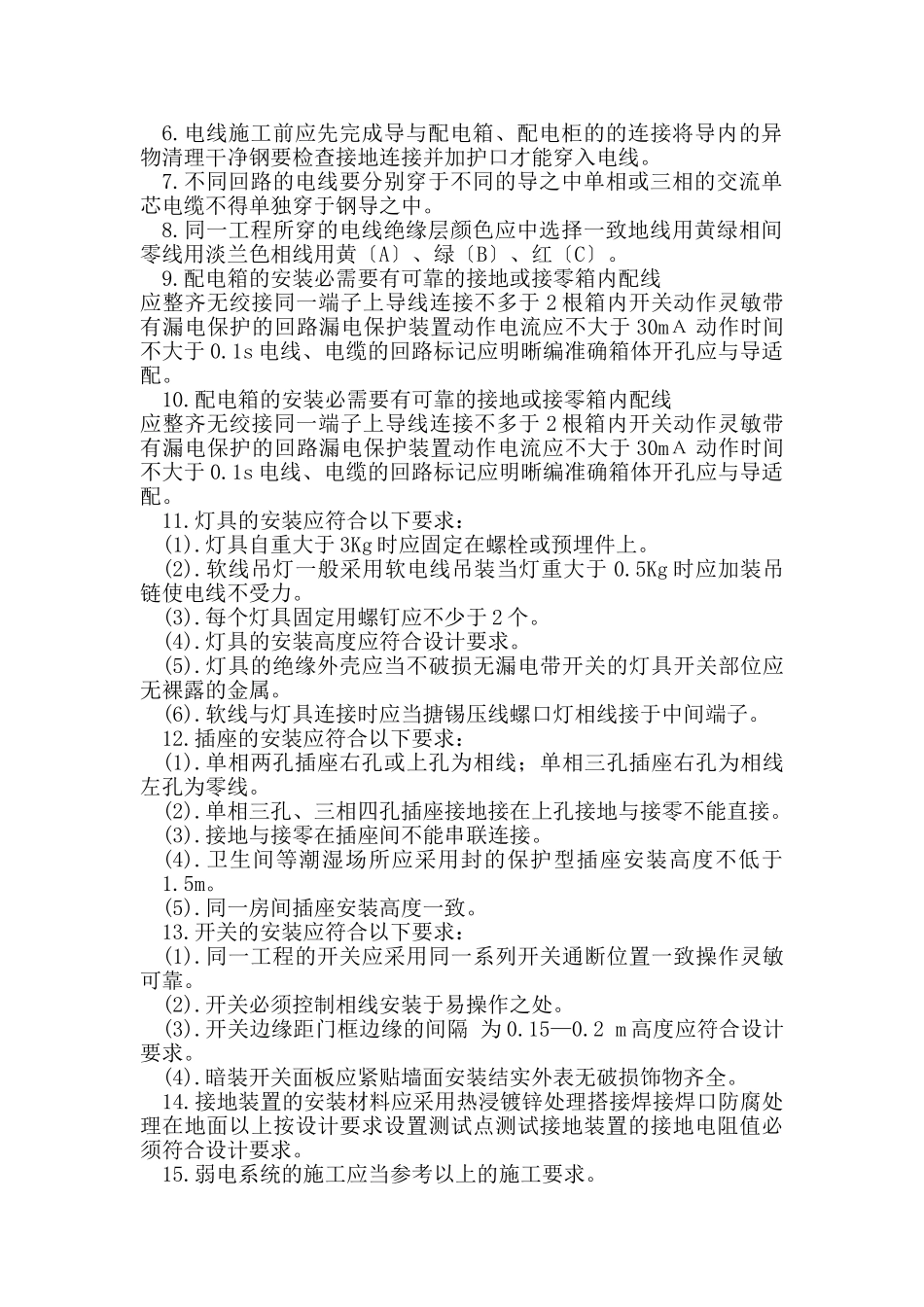

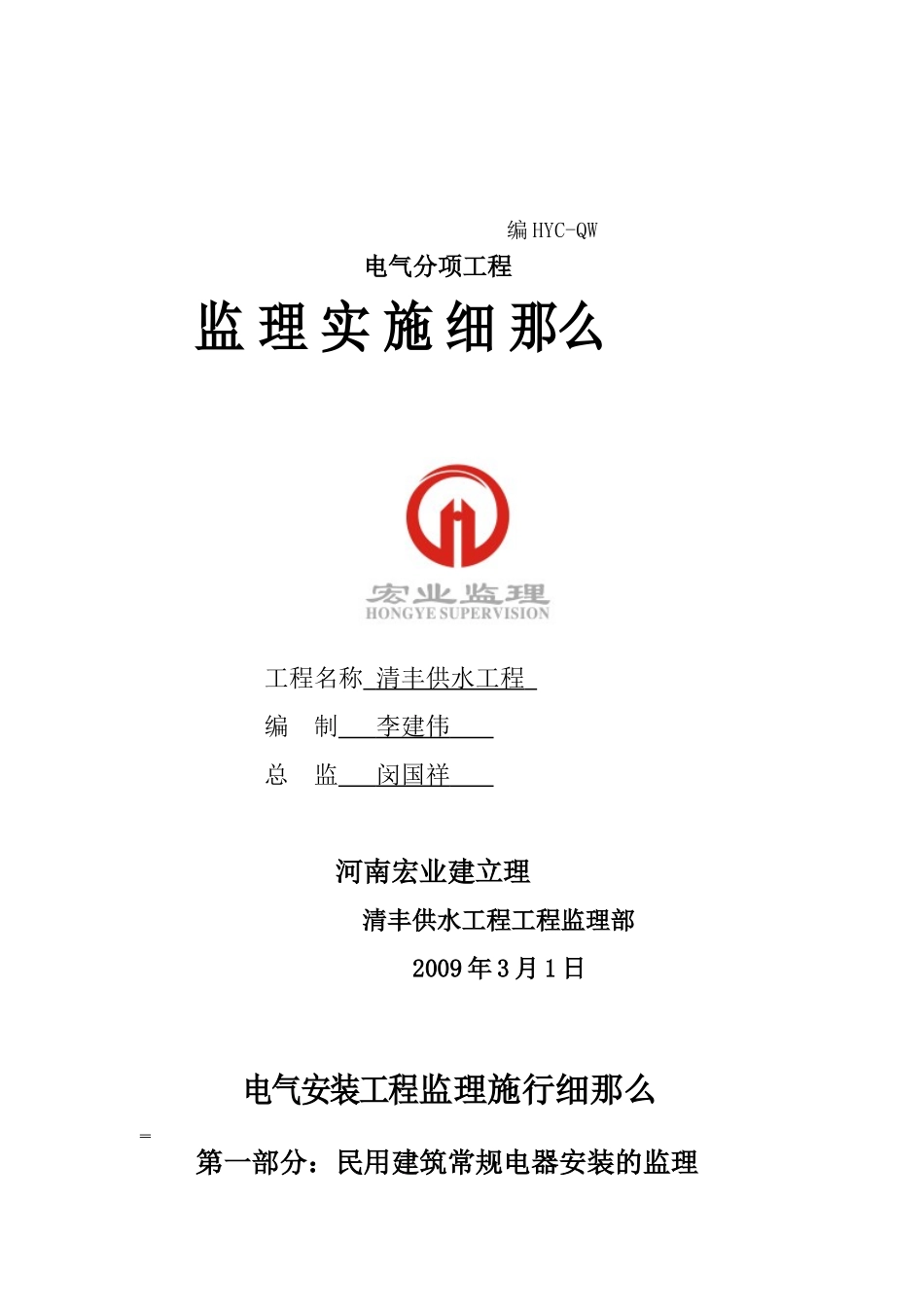

编HYC-QW电气分项工程监理实施细那么工程名称清丰供水工程编制李建伟总监闵国祥河南宏业建立理清丰供水工程工程监理部2009年3月1日电气安装工程监理施行细那么第一部分：民用建筑常规电器安装的监理一、监理根据：1.GB50303—2002?建筑电气工程施工质量验收?2.GB50300—2001?建筑工程施工质量验收统一?3.业主提供的施工图设计4.设计提供的设计变更单5.经业主、监理审核认定的施工组织设计和施工方案6.GBJ301—88?建筑工程质量检验评定?7.强迫性条文8.其他现行的法律、法规、规程、和统一检验评定?二、工程质量监理控制内容：(一).电气施工前的准备1.电气施工人员应按要求持证上岗安装和调试所用的计量器具检定合格。2.电气工程的安装施工与调试须制订施工方案并经施工技术负责人审批。3.电气安装施工组织机构按照要求落实在施工前做好技术和平安交底。(二).电气材料质量控制1.电气施工所用的材料、成品、半成品和设备在进场时应有合格证及质量证明进口必须有中文标示和中文合格证及质量证明发现有问题或有争议时应当抽取样本送到有资质的试验室必须符合有关的规定方可使用。2.材料进场时必须监理专业监理工程师现场实查验收首先应检查出场质量证明与实物核实无误后准予进场。3.进口、设备进场时还须有商检部门证明资料中文标示符合规定要求。4.认真建立健全材料台帐制度做到每进一批即时按实归入台帐并由建立和监理相关负责人签字认可。(三).施工过程质量控制1.施工前应认真检查所用材料符合要求方准予下料加工投入消费使用。2.在砌体施工中导施工应采取预埋的与土建施工配合金属导的接头、弯头应做套焊接严禁对口熔焊非金属导应粘接做弯头时应防止子变形。3.在砌体上剔槽埋设时导的保护层厚度要大于15mm抹面时采用M10水泥砂浆。4.埋设在混凝土内的导应采用中型以上的导依图纸尽量防止转弯固定后检查是否有变形连接处是否封闭严在混凝土浇注施工时要再次检查导排放。5.金属导的内外壁要进展防腐处理在混凝土内的金属导可只做内壁防腐。6.电线施工前应先完成导与配电箱、配电柜的的连接将导内的异物清理干净钢要检查接地连接并加护口才能穿入电线。7.不同回路的电线要分别穿于不同的导之中单相或三相的交流单芯电缆不得单独穿于钢导之中。8.同一工程所穿的电线绝缘层颜色应中选择一致地线用黄绿相间零线用淡兰色相线用黄〔A〕、绿〔B〕、红〔C〕。9.配电箱的安装必需要有可靠的接地或接零箱内配线应整齐无绞接同一端子上导线连接不多于2根箱内开关动作灵敏带有漏电保护的回路漏电保护装置动作电流应不大于30mΑ动作时间不大于0.1s电线、电缆的回路标记应明晰编准确箱体开孔应与导适配。10.配电箱的安装必需要有可靠的接地或接零箱内配线应整齐无绞接同一端子上导线连接不多于2根箱内开关动作灵敏带有漏电保护的回路漏电保护装置动作电流应不大于30mΑ动作时间不大于0.1s电线、电缆的回路标记应明晰编准确箱体开孔应与导适配。11.灯具的安装应符合以下要求：(1).灯具自重大于3Kg时应固定在螺栓或预埋件上。(2).软线吊灯一般采用软电线吊装当灯重大于0.5Kg时应加装吊链使电线不受力。(3).每个灯具固定用螺钉应不少于2个。(4).灯具的安装高度应符合设计要求。(5).灯具的绝缘外壳应当不破损无漏电带开关的灯具开关部位应无裸露的金属。(6).软线与灯具连接时应当搪锡压线螺口灯相线接于中间端子。12.插座的安装应符合以下要求：(1).单相两孔插座右孔或上孔为相线；单相三孔插座右孔为相线左孔为零线。(2).单相三孔、三相四孔插座接地接在上孔接地与接零不能直接。(3).接地与接零在插座间不能串联连接。(4).卫生间等潮湿场所应采用封的保护型插座安装高度不低于1.5m。(5).同一房间插座安装高度一致。13.开关的安装应符合以下要求：(1).同一工程的开关应采用同一系列开关通断位置一致操作灵敏可靠。(2).开关必须控制相线安装于易操作之处。(3).开关边缘距门框边缘的间隔为0.15—0.2m高度应符合设计要求。(4).暗装开关面板应紧贴墙面安装结实外表无破损饰物齐全。14.接地装置的安装材料应采用热浸镀锌处理搭接焊接焊口防腐处理在地面以上按设计要求设置测试点测试接地装置的接地电阻值必须符...
