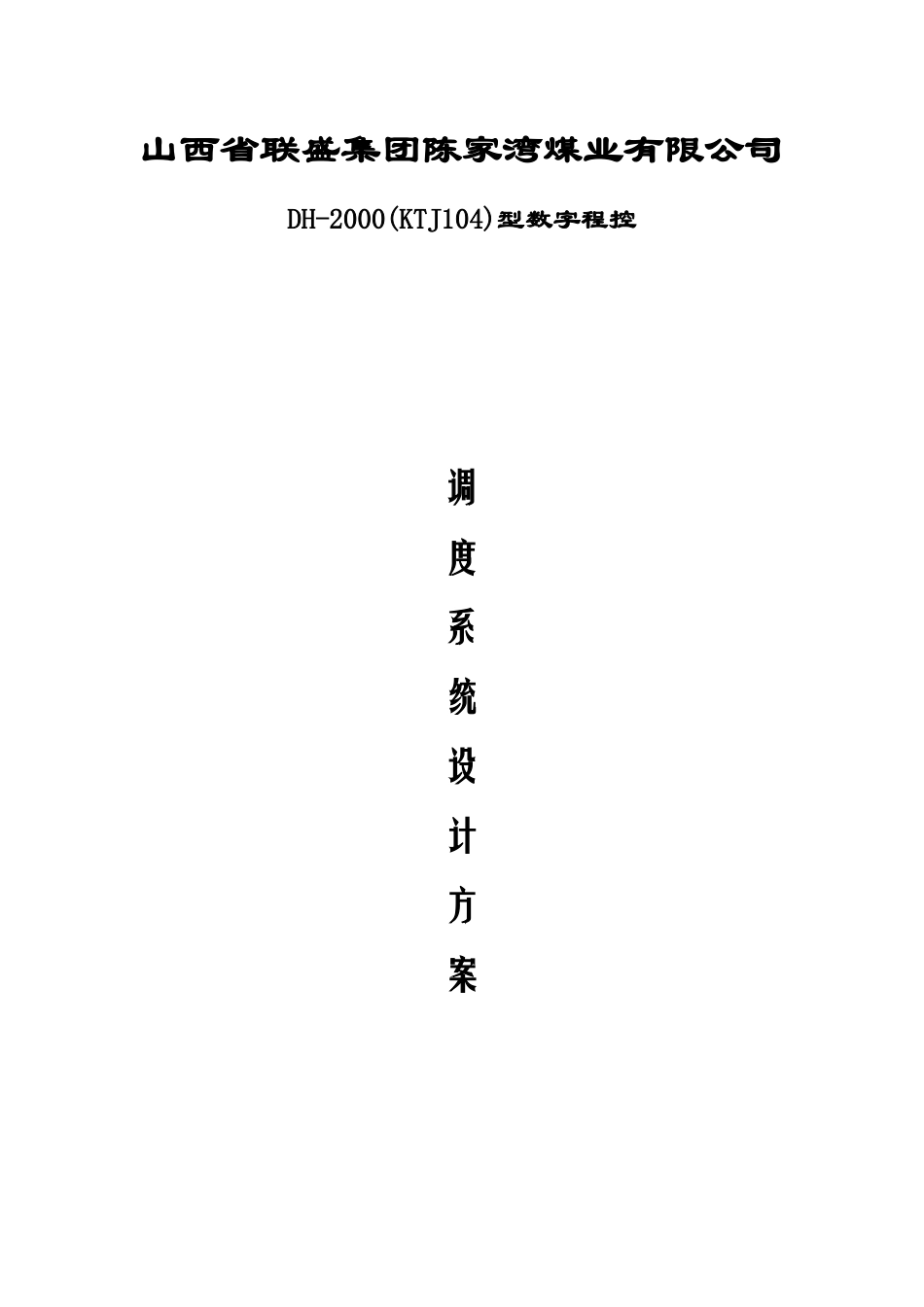

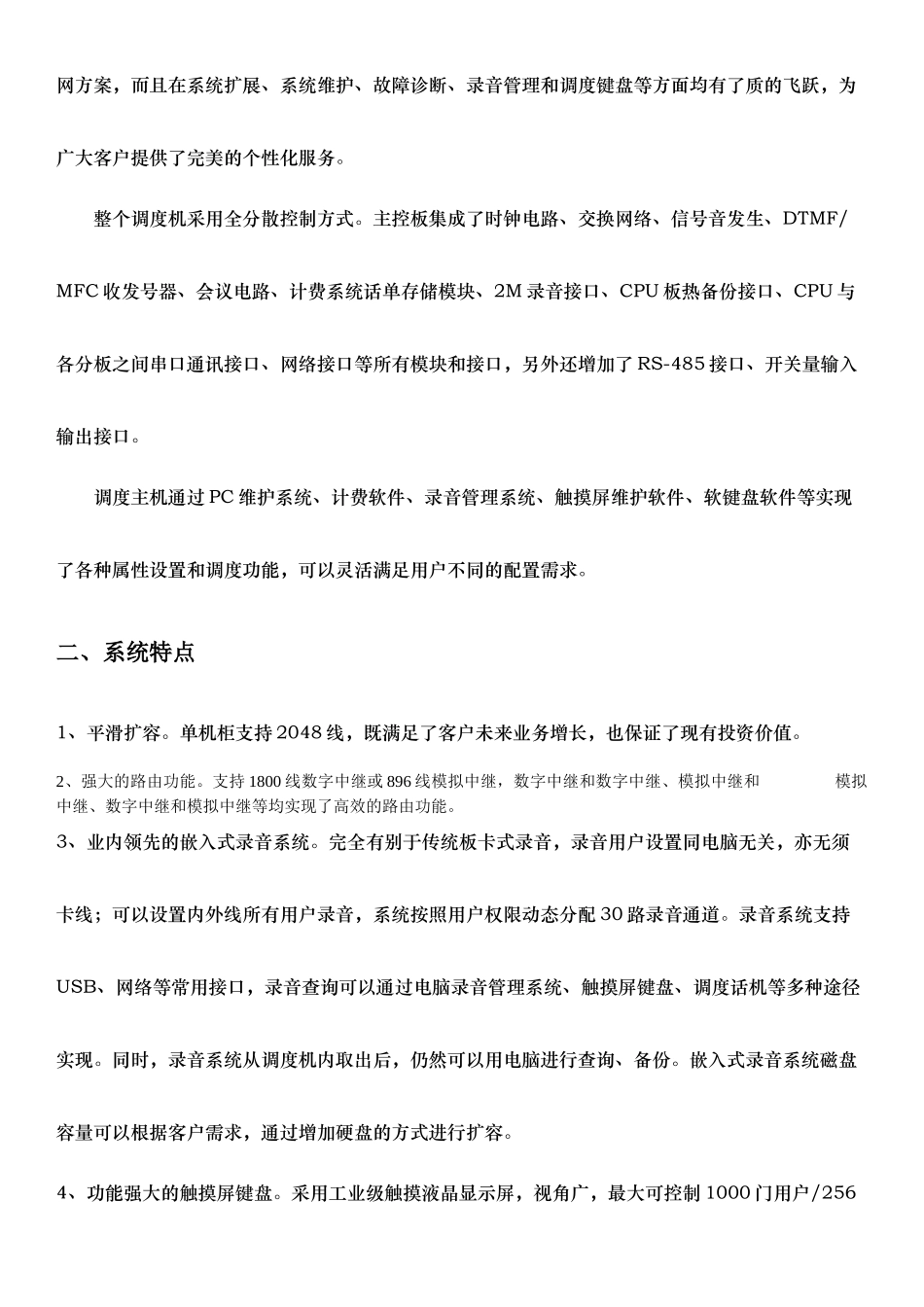

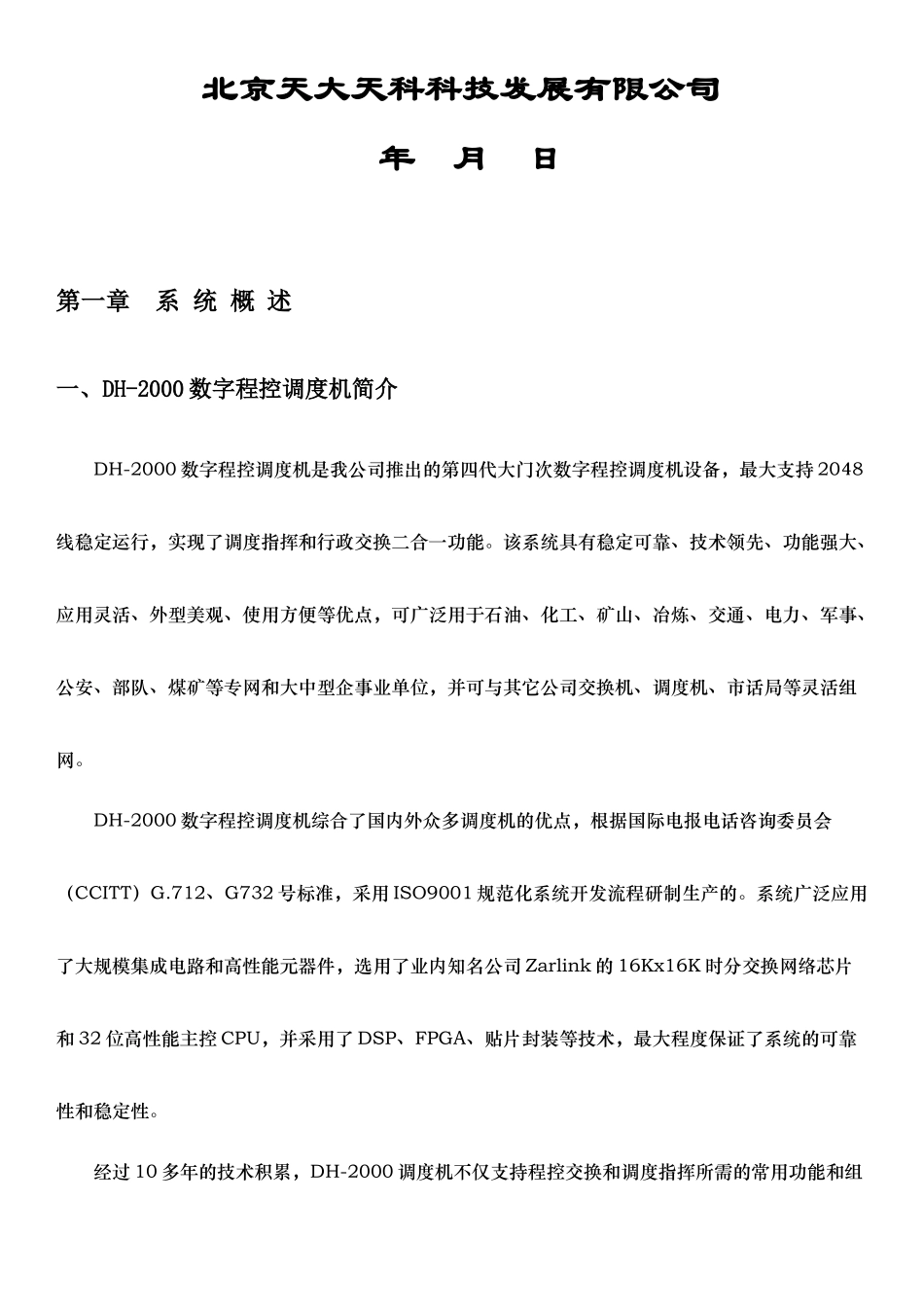

山西省联盛集团陈家湾煤业有限公司DH-2000(KTJ104)型数字程控调度系统设计方案北京天大天科科技发展有限公司年月日第一章系统概述一、DH-2000数字程控调度机简介DH-2000数字程控调度机是我公司推出的第四代大门次数字程控调度机设备，最大支持2048线稳定运行，实现了调度指挥和行政交换二合一功能。该系统具有稳定可靠、技术领先、功能强大、应用灵活、外型美观、使用方便等优点，可广泛用于石油、化工、矿山、冶炼、交通、电力、军事、公安、部队、煤矿等专网和大中型企事业单位，并可与其它公司交换机、调度机、市话局等灵活组网。DH-2000数字程控调度机综合了国内外众多调度机的优点，根据国际电报电话咨询委员会（CCITT）G.712、G732号标准，采用ISO9001规范化系统开发流程研制生产的。系统广泛应用了大规模集成电路和高性能元器件，选用了业内知名公司Zarlink的16Kx16K时分交换网络芯片和32位高性能主控CPU，并采用了DSP、FPGA、贴片封装等技术，最大程度保证了系统的可靠性和稳定性。经过10多年的技术积累，DH-2000调度机不仅支持程控交换和调度指挥所需的常用功能和组网方案，而且在系统扩展、系统维护、故障诊断、录音管理和调度键盘等方面均有了质的飞跃，为广大客户提供了完美的个性化服务。整个调度机采用全分散控制方式。主控板集成了时钟电路、交换网络、信号音发生、DTMF/MFC收发号器、会议电路、计费系统话单存储模块、2M录音接口、CPU板热备份接口、CPU与各分板之间串口通讯接口、网络接口等所有模块和接口，另外还增加了RS-485接口、开关量输入输出接口。调度主机通过PC维护系统、计费软件、录音管理系统、触摸屏维护软件、软键盘软件等实现了各种属性设置和调度功能，可以灵活满足用户不同的配置需求。二、系统特点1、平滑扩容。单机柜支持2048线，既满足了客户未来业务增长，也保证了现有投资价值。2、强大的路由功能。支持1800线数字中继或896线模拟中继，数字中继和数字中继、模拟中继和模拟中继、数字中继和模拟中继等均实现了高效的路由功能。3、业内领先的嵌入式录音系统。完全有别于传统板卡式录音，录音用户设置同电脑无关，亦无须卡线；可以设置内外线所有用户录音，系统按照用户权限动态分配30路录音通道。录音系统支持USB、网络等常用接口，录音查询可以通过电脑录音管理系统、触摸屏键盘、调度话机等多种途径实现。同时，录音系统从调度机内取出后，仍然可以用电脑进行查询、备份。嵌入式录音系统磁盘容量可以根据客户需求，通过增加硬盘的方式进行扩容。4、功能强大的触摸屏键盘。采用工业级触摸液晶显示屏，视角广，最大可控制1000门用户/256个中继；提供一键直呼外线、来电查询、录音查询、万年历、来电中文显示等功能。触摸屏可以外接耳麦、话筒、音箱等，从而替代数字话机通话；系统支持48V、220V两种输入电压，并且提供2B+D和以太网两种系统接入方式。5、支持1000方大规模电话会议，能保证64方同时通话；可支持29组会议。6、完善的热备份机制。对二次电源、主控板、通信板等核心部件均使用双套热备份，系统升级、检修、核心板卡更换时均不影响客户当前通话和拨号，提高了系统整体的容错能力和可靠性。7、强大的故障诊断和隔离能力。快速定位系统出错模块，提供声光报警，同时进行日志记录，保证出错模块不会影响其他部分的正常使用。8、丰富的外部接口。包括232、485、网络接口各一个，以及8个I/O控制点。可根据用户不同需求无缝集成其他各种设备，实现温度检测、有害气体检测、调度监控和电话联动报警等功能。详细信息可以参考组网方案。9、人性化的图形维护界面。系统不仅具有参数管理功能，还能模拟现场环境，实时提供工作温度、工作电压、收发号器状态和用户通话状态等信息，便于调度员监控整个系统。10、提供调度监控二合一组网方案。实现调度分机和监控通道的无缝联接，当分机拨打调度或者调度拨打分机时自动切换到对应视频，同时可以在调度台、软键盘上实现控制摄像头的变倍和转动功能。第二章系统构成及技术指标一、系统构成DH-2000数字程控调度机主要由以下几部分组成：主机、控制键盘、应用系统、录音系统和其他外围设备等。系统内...
