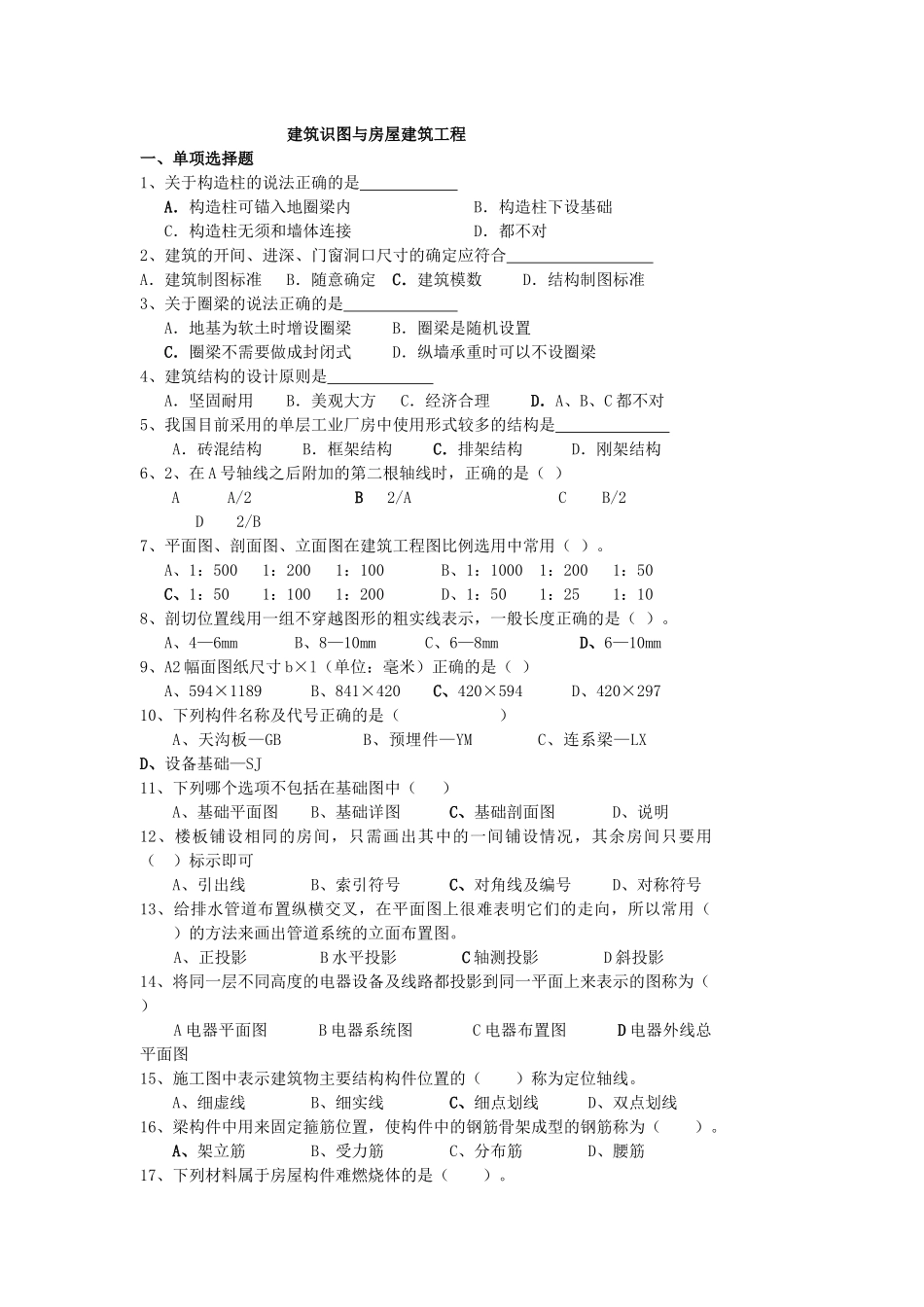

建筑识图与房屋建筑工程_第1页
1/9

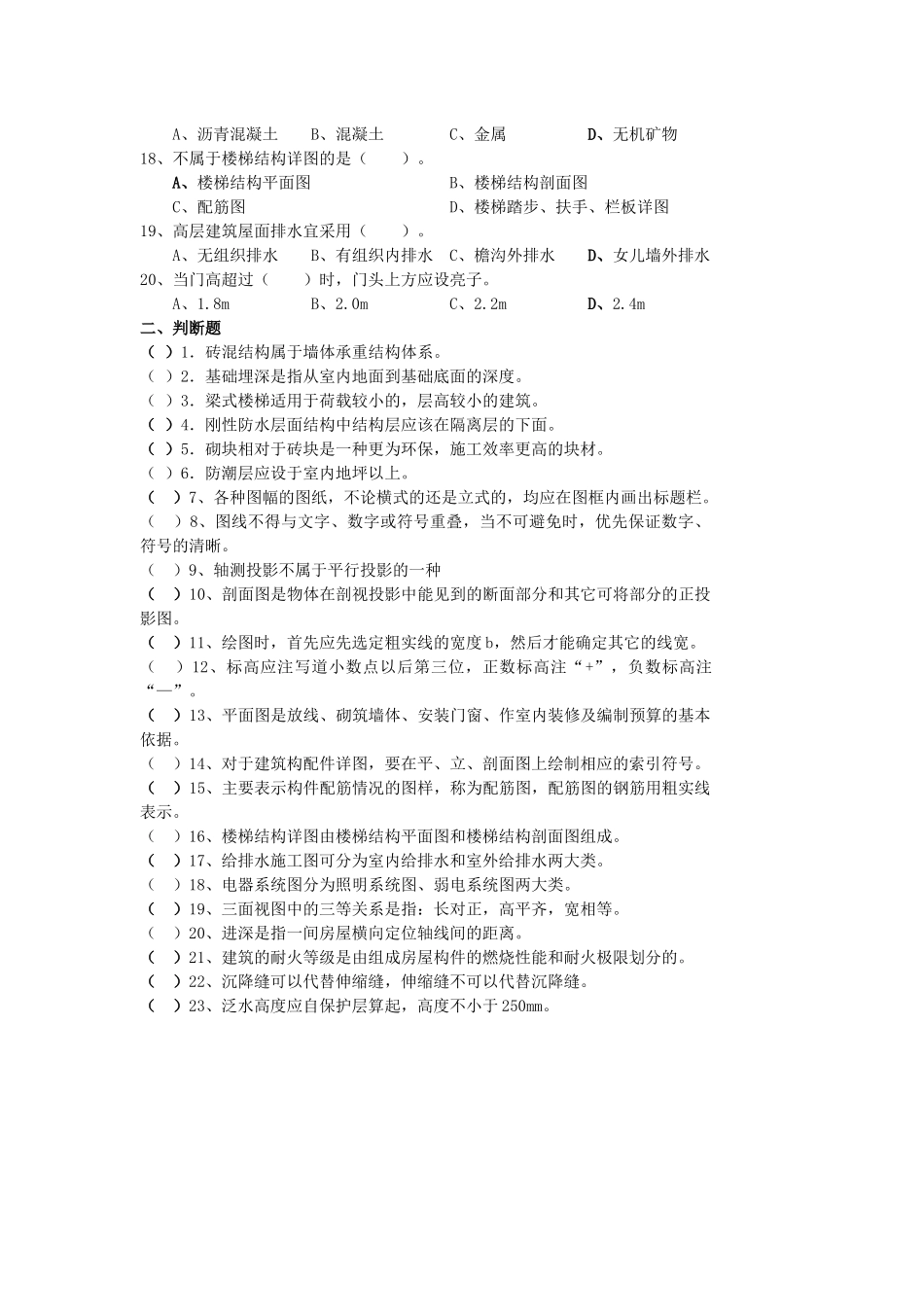

建筑识图与房屋建筑工程_第2页
2/9
建筑识图与房屋建筑工程_第3页
3/9
建筑识图与房屋建筑工程一、单项选择题1、关于构造柱的说法正确的是A.构造柱可锚入地圈梁内B.构造柱下设基础C.构造柱无须和墙体连接D.都不对2、建筑的开间、进深、门窗洞口尺寸的确定应符合A.建筑制图标准B.随意确定C.建筑模数D.结构制图标准3、关于圈梁的说法正确的是A.地基为软土时增设圈梁B.圈梁是随机设置C.圈梁不需要做成封闭式D.纵墙承重时可以不设圈梁4、建筑结构的设计原则是A.坚固耐用B.美观大方C.经济合理D.A、B、C都不对5、我国目前采用的单层工业厂房中使用形式较多的结构是A.砖混结构B.框架结构C.排架结构D.刚架结构6、2、在A号轴线之后附加的第二根轴线时,正确的是()AA/2B2/ACB/2D2/B7、平面图、剖面图、立面图在建筑工程图比例选用中常用()。A、1:5001:2001:100B、1:10001:2001:50C、1:501:1001:200D、1:501:251:108、剖切位置线用一组不穿越图形的粗实线表示,一般长度正确的是()。A、4—6mmB、8—10mmC、6—8mmD、6—10mm9、A2幅面图纸尺寸b×l(单位:毫米)正确的是()A、594×1189B、841×420C、420×594D、420×29710、下列构件名称及代号正确的是()A、天沟板—GBB、预埋件—YMC、连系梁—LXD、设备基础—SJ11、下列哪个选项不包括在基础图中()A、基础平面图B、基础详图C、基础剖面图D、说明12、楼板铺设相同的房间,只需画出其中的一间铺设情况,其余房间只要用()标示即可A、引出线B、索引符号C、对角线及编号D、对称符号13、给排水管道布置纵横交叉,在平面图上很难表明它们的走向,所以常用()的方法来画出管道系统的立面布置图。A、正投影B水平投影C轴测投影D斜投影14、将同一层不同高度的电器设备及线路都投影到同一平面上来表示的图称为()A电器平面图B电器系统图C电器布置图D电器外线总平面图15、施工图中表示建筑物主要结构构件位置的()称为定位轴线。A、细虚线B、细实线C、细点划线D、双点划线16、梁构件中用来固定箍筋位置,使构件中的钢筋骨架成型的钢筋称为()。A、架立筋B、受力筋C、分布筋D、腰筋17、下列材料属于房屋构件难燃烧体的是()。A、沥青混凝土B、混凝土C、金属D、无机矿物18、不属于楼梯结构详图的是()。A、楼梯结构平面图B、楼梯结构剖面图C、配筋图D、楼梯踏步、扶手、栏板详图19、高层建筑屋面排水宜采用()。A、无组织排水B、有组织内排水C、檐沟外排水D、女儿墙外排水20、当门高超过()时,门头上方应设亮子。A、1.8mB、2.0mC、2.2mD、2.4m二、判断题()1.砖混结构属于墙体承重结构体系。()2.基础埋深是指从室内地面到基础底面的深度。()3.梁式楼梯适用于荷载较小的,层高较小的建筑。()4.刚性防水层面结构中结构层应该在隔离层的下面。()5.砌块相对于砖块是一种更为环保,施工效率更高的块材。()6.防潮层应设于室内地坪以上。()7、各种图幅的图纸,不论横式的还是立式的,均应在图框内画出标题栏。()8、图线不得与文字、数字或符号重叠,当不可避免时,优先保证数字、符号的清晰。()9、轴测投影不属于平行投影的一种()10、剖面图是物体在剖视投影中能见到的断面部分和其它可将部分的正投影图。()11、绘图时,首先应先选定粗实线的宽度b,然后才能确定其它的线宽。()12、标高应注写道小数点以后第三位,正数标高注“+”,负数标高注“—”。()13、平面图是放线、砌筑墙体、安装门窗、作室内装修及编制预算的基本依据。()14、对于建筑构配件详图,要在平、立、剖面图上绘制相应的索引符号。()15、主要表示构件配筋情况的图样,称为配筋图,配筋图的钢筋用粗实线表示。()16、楼梯结构详图由楼梯结构平面图和楼梯结构剖面图组成。()17、给排水施工图可分为室内给排水和室外给排水两大类。()18、电器系统图分为照明系统图、弱电系统图两大类。()19、三面视图中的三等关系是指:长对正,高平齐,宽相等。()20、进深是指一间房屋横向定位轴线间的距离。()21、建筑的耐火等级是由组成房屋构件的燃烧性能和耐火极限划分的。()22、沉降缝可以代替伸缩缝,伸缩缝不可以代替沉降缝。()23、泛水高度应自保护层算起,高度不小...
