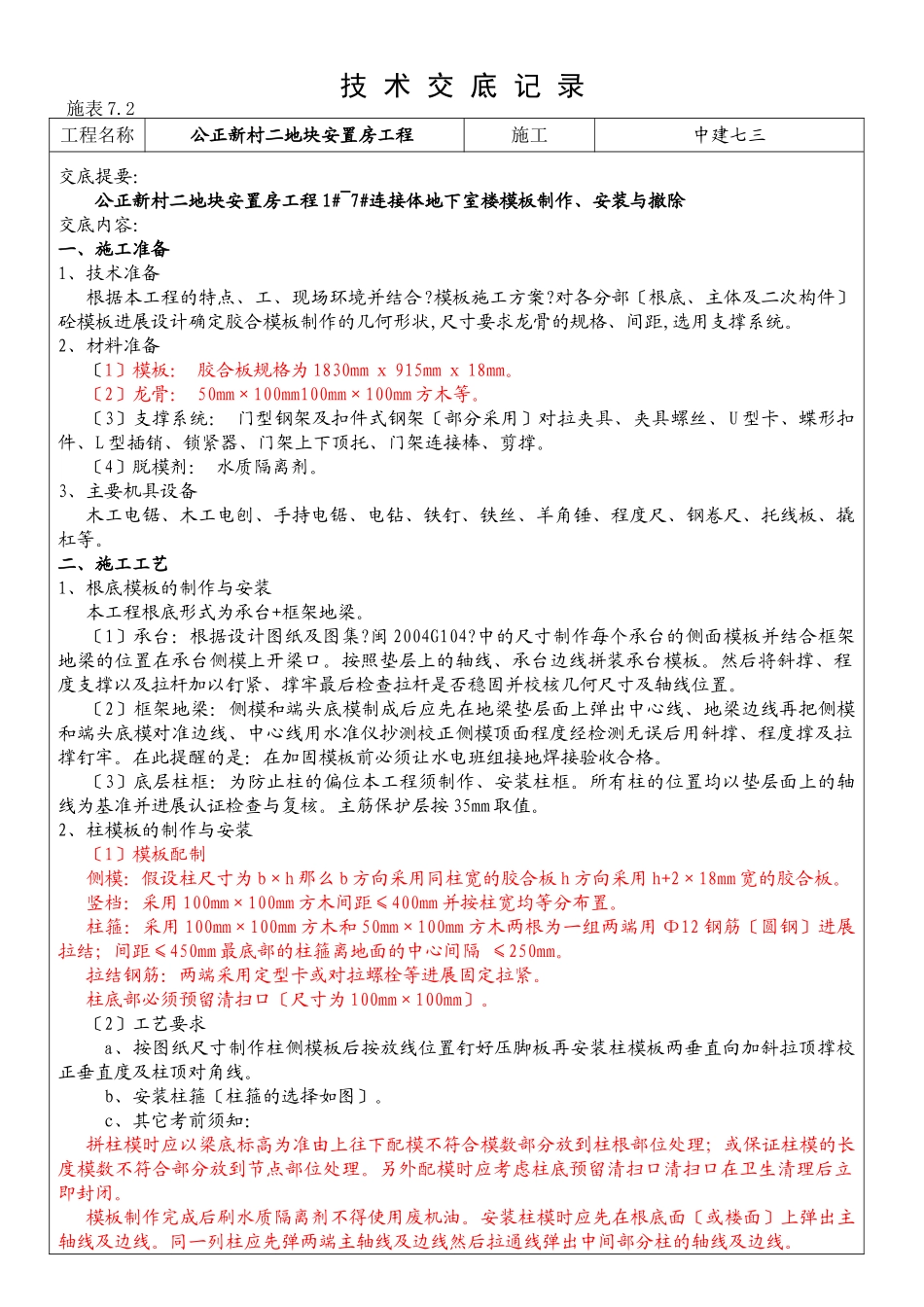

技术交底记录施表7.2工程名称公正新村二地块安置房工程施工中建七三交底提要：公正新村二地块安置房工程1#~7#连接体地下室楼模板制作、安装与撤除交底内容：一、施工准备1、技术准备根据本工程的特点、工、现场环境并结合?模板施工方案?对各分部〔根底、主体及二次构件〕砼模板进展设计确定胶合模板制作的几何形状,尺寸要求龙骨的规格、间距,选用支撑系统。2、材料准备〔1〕模板：胶合板规格为1830mmｘ915mmｘ18mm。〔2〕龙骨：50mm×100mm100mm×100mm方木等。〔3〕支撑系统：门型钢架及扣件式钢架〔部分采用〕对拉夹具、夹具螺丝、U型卡、蝶形扣件、L型插销、锁紧器、门架上下顶托、门架连接棒、剪撑。〔4〕脱模剂：水质隔离剂。3、主要机具设备木工电锯、木工电刨、手持电锯、电钻、铁钉、铁丝、羊角锤、程度尺、钢卷尺、托线板、撬杠等。二、施工工艺1、根底模板的制作与安装本工程根底形式为承台+框架地梁。〔1〕承台：根据设计图纸及图集?闽2004G104?中的尺寸制作每个承台的侧面模板并结合框架地梁的位置在承台侧模上开梁口。按照垫层上的轴线、承台边线拼装承台模板。然后将斜撑、程度支撑以及拉杆加以钉紧、撑牢最后检查拉杆是否稳固并校核几何尺寸及轴线位置。〔2〕框架地梁：侧模和端头底模制成后应先在地梁垫层面上弹出中心线、地梁边线再把侧模和端头底模对准边线、中心线用水准仪抄测校正侧模顶面程度经检测无误后用斜撑、程度撑及拉撑钉牢。在此提醒的是：在加固模板前必须让水电班组接地焊接验收合格。〔3〕底层柱框：为防止柱的偏位本工程须制作、安装柱框。所有柱的位置均以垫层面上的轴线为基准并进展认证检查与复核。主筋保护层按35mm取值。2、柱模板的制作与安装〔1〕模板配制侧模：假设柱尺寸为b×h那么b方向采用同柱宽的胶合板h方向采用h+2×18mm宽的胶合板。竖档：采用100mm×100mm方木间距≤400mm并按柱宽均等分布置。柱箍：采用100mm×100mm方木和50mm×100mm方木两根为一组两端用Φ12钢筋〔圆钢〕进展拉结；间距≤450mm最底部的柱箍离地面的中心间隔≤250mm。拉结钢筋：两端采用定型卡或对拉螺栓等进展固定拉紧。柱底部必须预留清扫口〔尺寸为100mm×100mm〕。〔2〕工艺要求a、按图纸尺寸制作柱侧模板后按放线位置钉好压脚板再安装柱模板两垂直向加斜拉顶撑校正垂直度及柱顶对角线。b、安装柱箍〔柱箍的选择如图〕。c、其它考前须知：拼柱模时应以梁底标高为准由上往下配模不符合模数部分放到柱根部位处理；或保证柱模的长度模数不符合部分放到节点部位处理。另外配模时应考虑柱底预留清扫口清扫口在卫生清理后立即封闭。模板制作完成后刷水质隔离剂不得使用废机油。安装柱模时应先在根底面〔或楼面〕上弹出主轴线及边线。同一列柱应先弹两端主轴线及边线然后拉通线弹出中间部分柱的轴线及边线。柱模在模板全部加固完毕后应及时对其垂直度、尺寸、形状、轴线及标高等进展技术复核。支模时其中的一片初步校正稳定然后依序安装合围后先加固上、下两道箍后进展全面校正、加固。相邻两柱的模板安装待校正完毕后及时架设柱间支撑以满足纵向、横向稳定性的需要。梁柱接头处的模板尽量采用整体安装以保证观感要求。柱砼浇筑前应安排专人负责钻墙拉接筋、构造柱等的预留孔〔按建筑平面图〕。柱模示意图如下：3、梁模板的制作与安装〔1〕门架支撑体系须梁板模安装前搭设完毕。架设支撑前应先在构造板上弹出门架的支撑位置使上下层模板支撑位于同一竖向中心线上并铺设垫木。当层高≥4.5m时门型架之间另加两道斜撑拉杆穿插斜撑使门型架支撑体系连成一片以进步整体稳定性。〔2〕梁模板定位：采用柱模板上口直接开口定位和通过楼面上放样墨线用线锤引测相结。〔3〕梁底模板：按设计标高调整门架上顶托的标高然后安装梁底模板并拉线找平。当梁底板跨度≥4m时跨中梁底处应起拱起拱高度为梁跨度的1/1000～3/1000。主次梁交接时先主梁起拱后次梁起拱。〔4〕梁侧模板：根据墨线安装梁侧模压脚板斜撑等梁侧模制作高度应根据梁高及楼面模板来确定。〔5〕当梁高度超过750mm时梁侧模板应加穿梁螺杆加固。〔6〕梁模安装后拉中线进展检查复核各梁模中心线位置是否对正待板模支完...
