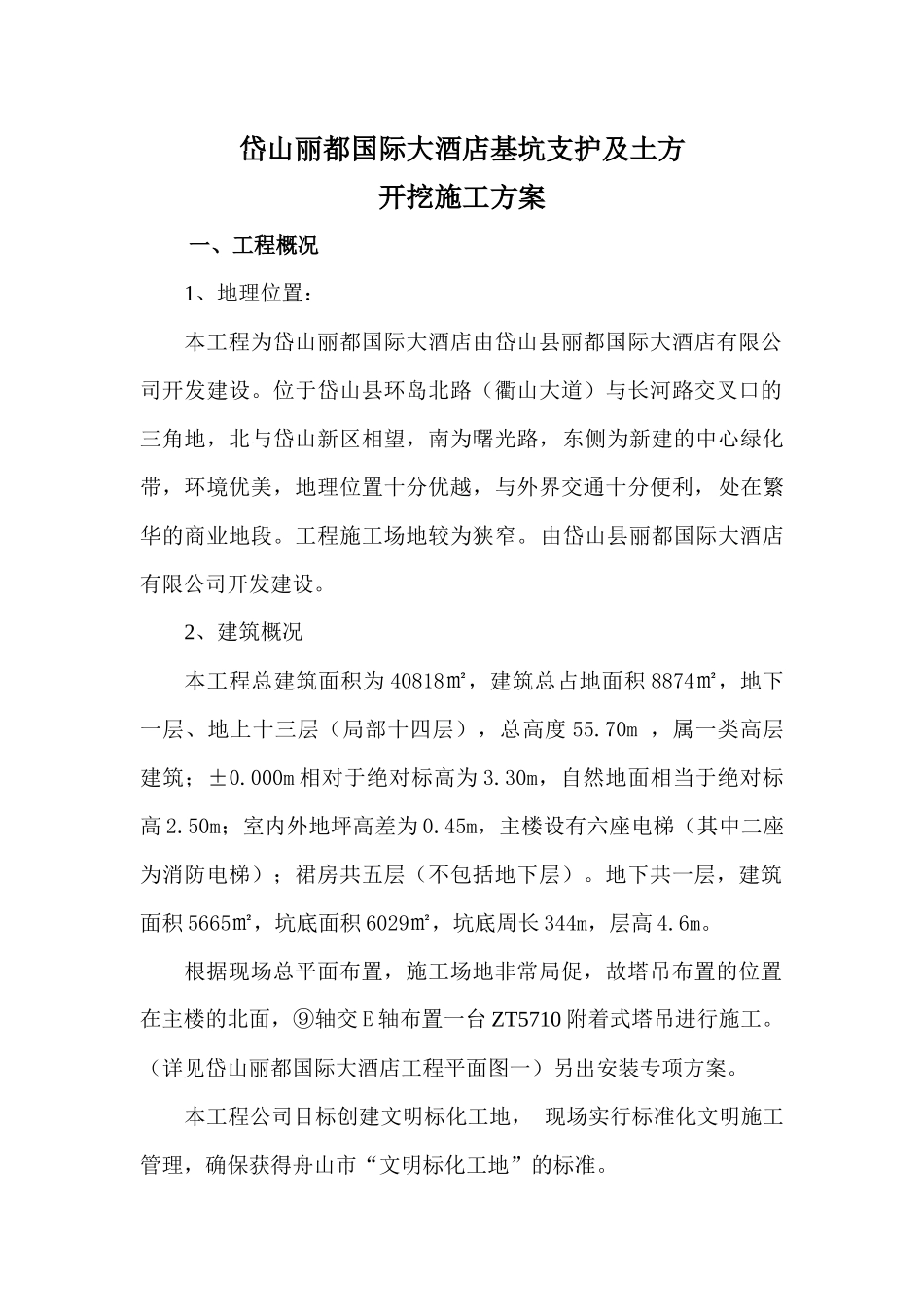

岱山丽都国际大酒店基坑支护及土方开挖施工方案一、工程概况1、地理位置：本工程为岱山丽都国际大酒店由岱山县丽都国际大酒店有限公司开发建设。位于岱山县环岛北路（衢山大道）与长河路交叉口的三角地，北与岱山新区相望，南为曙光路，东侧为新建的中心绿化带，环境优美，地理位置十分优越，与外界交通十分便利，处在繁华的商业地段。工程施工场地较为狭窄。由岱山县丽都国际大酒店有限公司开发建设。2、建筑概况本工程总建筑面积为40818㎡，建筑总占地面积8874㎡，地下一层、地上十三层（局部十四层），总高度55.70m，属一类高层建筑；±0.000m相对于绝对标高为3.30m，自然地面相当于绝对标高2.50m；室内外地坪高差为0.45m，主楼设有六座电梯（其中二座为消防电梯）；裙房共五层（不包括地下层）。地下共一层，建筑面积5665㎡，坑底面积6029㎡，坑底周长344m，层高4.6m。根据现场总平面布置，施工场地非常局促，故塔吊布置的位置在主楼的北面，⑨轴交E轴布置一台ZT5710附着式塔吊进行施工。（详见岱山丽都国际大酒店工程平面图一）另出安装专项方案。本工程公司目标创建文明标化工地，现场实行标准化文明施工管理，确保获得舟山市“文明标化工地”的标准。3、地质情况：本工程场地地貌属于滨海海积平原地貌，场地类别为Ⅱ类。自然地面标高约-0.8m左右，相当于黄海高程2.50m，±0.000相对黄海高程3.30m。从上往下：第一层为素填土，层厚约1.40-2.20m，主要由碎石、砂土、块石及粘性土等物组成；第二层为粉质粘土，层厚0.6-1.30m，主要土呈褐色，软可塑为主，局部呈软塑，厚层状，切面较光滑，干强度中等，韧性中等，中等偏高压缩性，含少量贝壳砂片，含粉土及粉细砂，局部含量较高；第三层为淤泥质粉质粘土，层厚1.40-5.90m。主要状态为灰色，饱和，流塑，厚层状，切面较光滑，干强度中等，韧性中等，高压缩性，含有机质及腐殖质，含粉土及粉细砂，局部粉土、粉细砂含量较高；第四层为砾砂，层厚0.60-7.5m，主要为黄褐色，局部呈灰色，饱和，中密，含圆砾约占5%-25%，砂占55%-70%，粉粒及粘粒月占10%-20%，含铁锰质氧化物，局部含贝壳碎片，砾石以亚圆性为主，该层颗粒组成变化较大；第五层为粉质粘土，层厚0.80-14.70m，呈黄褐色，可塑，局部呈硬塑，厚层状；第六层为含粘性土砾砂，层厚0.4-5.00m，呈黄褐色，中密，湿，含角砾占15%-35%，砂占20%-40%，粘性土占25%-35%，粗颗粒粒径2-10㎜，大的可达40㎜，粗颗粒以棱角状为主，颗粒间空隙小，以砾土和粘性土充填；第七层为强风化凝灰岩，层厚0.40-3.80m，呈黄褐色，晶屑凝灰结构，块状构造，岩石破碎，呈碎块状，风化裂隙发育，裂隙面有铁锰质氧化物分布，锤击声哑、易碎，全场地分布；第八层为中等风化凝灰岩，层厚2.10-5.50m，呈黄褐色、浅红色，晶屑凝灰结构，块状构造，岩石较坚硬，风化裂隙较发育，风化裂隙由灰黑色铁锰质充填，锤击声较清脆、难碎，全场地分布。地下水位0.30-2.20m。4、基坑概况：根据基坑支护设计，基坑支护周长约344米，基坑底相对标高-4.600m，-5.700m，-6.750m，-7.650m。电梯井处局部承台基坑底标高为-6.750m，-7.650m。(岱山丽都国际大酒店工程基坑平面图二)二、基坑支护设计本工程由于周边环境复杂，两边紧邻马路，两边紧邻民房，基坑变形控制要求较高，施工场地非常局促。设计根据实际情况及基坑支护设计比较，采取钻孔灌注桩支护形式,2根钻孔灌注桩之间采用1根φ600素混凝土桩作为止水挡土。基坑外采用明沟排水方式，围护结构组成构件如下：1、围护桩：围护桩采用φ600钻孔灌注桩，东南、西，西北面分别采用桩长为17.3m、11.0m、9.0m、16.0m的φ600钻孔灌注桩；上述桩钢筋均为全笼。围护桩之间（间距900）嵌入一根φ600素混凝土桩作为止水挡土，围护桩顶标高为-2.3米。立柱补桩采用φ700钻孔灌注桩，钻孔灌注桩砼均为C25。2、冠梁、支撑梁及角撑桩顶上采用一道压顶环梁GL11000×800；支撑梁及角撑ZC1800×600、LL1600×500、LL2500×700、LL3500×500作为整体平行边间传递水平力的构件，承受各种荷载。3、水平支撑的立柱水平支撑的立柱补桩采用桩长为13米，钢筋全笼的φ700钻孔灌注桩，标高为相邻...
