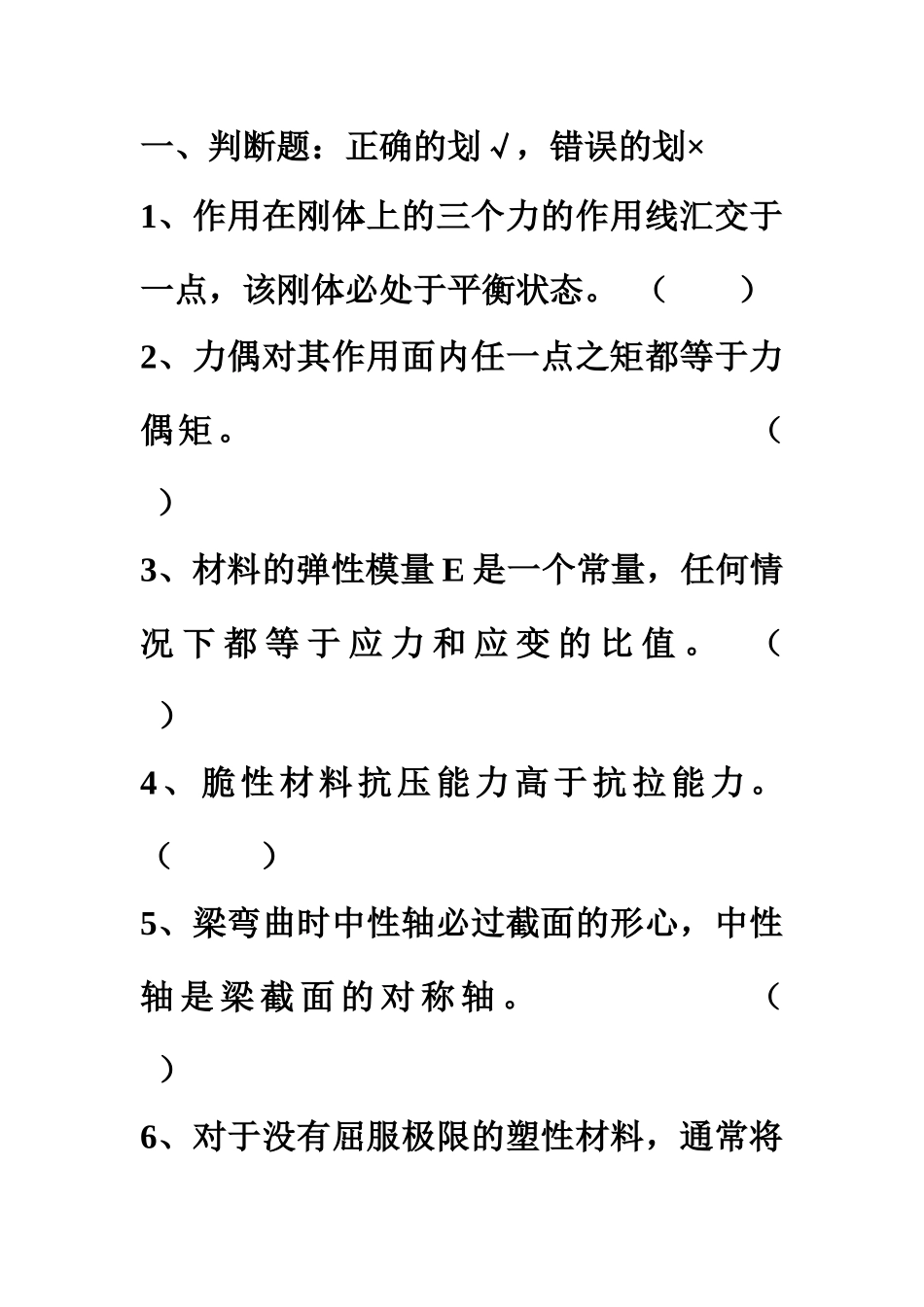

一、判断题：正确的划√，错误的划×1、作用在刚体上的三个力的作用线汇交于一点，该刚体必处于平衡状态。（）2、力偶对其作用面内任一点之矩都等于力偶矩。（）3、材料的弹性模量E是一个常量，任何情况下都等于应力和应变的比值。（）4、脆性材料抗压能力高于抗拉能力。（）5、梁弯曲时中性轴必过截面的形心，中性轴是梁截面的对称轴。（）6、对于没有屈服极限的塑性材料，通常将总应变为0.2%时的应力值，定为屈服强度，并以σP0.2表示。（）7、由切应力互等定理，可知相互垂直平面上切应力总是大小相等，指向该两平面的交线（）8、在变截面梁中，最大正应力不一定出现在弯矩值最大的截面上。（）、承受斜弯曲的杆件，其中性轴必然通过横截面的形心，而且中性轴上正应力必为零。（）10、圆轴扭转时，实心截面上没有切应力等于零的点。（）二、填空题：请将正确答案写在划线内1、同平面的两个力偶，只要相同，对刚体的外效应相同。2、力矩是力使物体绕指定矩心产生效应的度量，力矩有正负之分，转向规定为正。3、二力平衡公理与作用反作用公理都是指大小相等、方向相反、在同一作用线上的两个力。两个公理的最大区别在于。4、一给定平衡系统，若所能列出的独立的平衡方程的个数少于所求未知力的个数，则该问题属于问题。5、杆件的基本变形是_____________、______________、__σεoabc___________、_____________。6、工程构件正常工作的条件是――――――――――――、――――――――――――、―――――――――――――。7、用三种不同材料制成尺寸相同的试件，在相同的实验条件下进行拉伸试验，得到的应力—应变曲线如图示。比较三曲线，可知拉伸强度最高、弹性模量最大、塑性最好。8、构件在外力作用下的能力称为稳定性。9、塑性材料拉伸试验应力超过屈服极限后逐渐卸除荷载，经过短时间后重新加载其将得到提高，而变形将减小。10、构件的刚度代表了构件抵抗的能力。三、单项选择题：请将正确答案的序号填入划线内1、图示半径为r的鼓轮，作用力偶m，与鼓轮左边重P的重物使鼓轮处于平衡，轮的状态表明（）；A.力偶可以与一个力平衡B.力偶不能与力偶平衡C.力偶只能与力偶平衡D.一定条件下，力偶可以与一个力平衡2、将题图a所示的力偶m移至题图b的位置，则（）。A.A、B、C处约束反力都不变B.A处反力改变，B、C处反力不变C.A、C处反力不变，B处反力改变D.A、B、C处约束反力都要改变3、平面汇交力系的独立平衡方程数目为()A.6；B.4；C.3；D.2.4、一刚体上只有两个力偶MA、MB作用,且MA+MB=0,则此刚体().A.一定平衡；B.一定不平衡；C.平衡与否不能判定.5、作用力反作用力定律的适用范围是（）A.只适用于刚体；B.只适用于变形体；C.只适用于处于平衡状态的物体；D.对任何物体均适用.6、一受扭圆棒如图所示，其m—m截面上的扭矩等于。A.¿Tm−m=M+M=2M;¿B.¿Tm−m=M−M=0;¿C.¿Tm−m=2M−M=M;¿D.¿Tm−m=−2M+M=−M;¿7、T形截面铸铁材料悬臂梁受力如图，轴Z为中性轴，横截面合理布置的方案应为。ABCD8、梁的受力如图，挠曲线正确的是。9、直梁横截面面积一定，试问图所示四种截面形状中，那一种抗弯能力最强。A矩形B工字形C圆形D正方形10、在图所示状态中，按剪应力互等定理，相等的是______。A.τ1＝－τ2；B.τ2＝－τ3；C.τ3＝－τ4；D.τ4＝－τ2；11、图示三根压杆，横截面面积及材料各不相同，但它们的相同。A.长度因数；B.相当长度；C.柔度；D.临界压力)(c1F2F3F1F2F3F)(a)(b1F4F3F2F1F4F3F2F)(d四、简答题指出图示各力多边形中，哪些自行封闭？哪些不是自行封闭的？如不是自行封闭，那个矢量代表合力？那些矢量代表分力？五、受力分析1、不计各构件的自重，画出各构件的受力图。六、计算题1、求图示梁的支座A和B处的约束力。2、作梁的弯矩图。3、画出所示梁的剪力图和弯矩图，在图上注明控制截面的Fs和M的值，并指出剪力和弯矩绝对值的最大值。200301706113930zm1m2ABmkNq12m3kNF25CD4、铸铁梁受荷载情况如图示。已知截面对形心轴的惯性矩Iz=403×10－7m4，铸铁抗拉强度［σ］＋=50MPa，抗压强度［σ］－=125MPa。试按正应力强度条件校核梁的强度。
