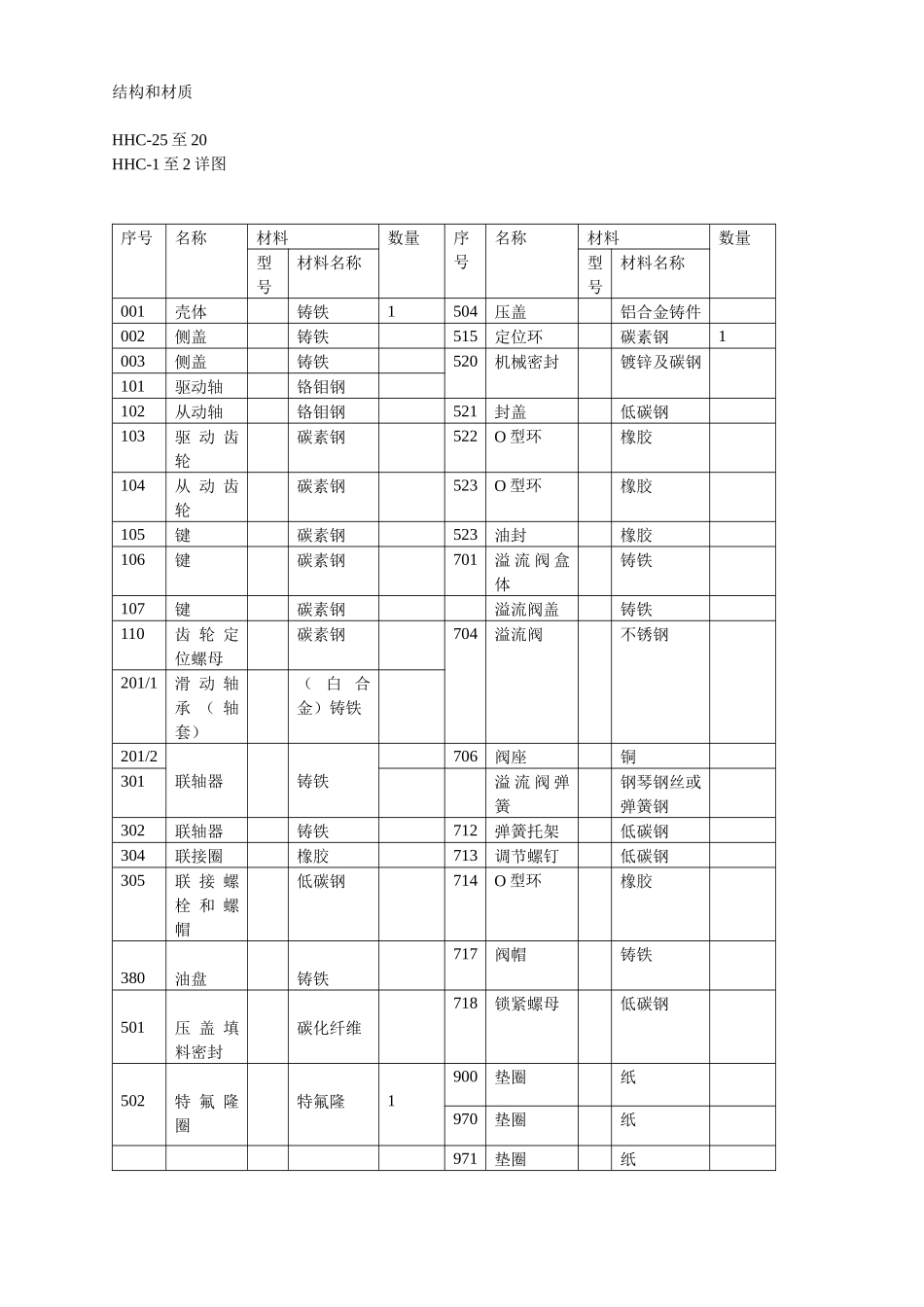

齿轮泵HHC系列大晃机械工业株式会社齿轮泵HHC系列特征HHC系列是电机驱动卧式中压内轴承型齿轮泵。此系列通常适用于F.O.CIRC类泵中。■齿型：设计走在世界前列，并以“分段齿轮”的单点接触齿轮为标准。HHC-1~2※：渐开线形齿轮规格■温度：最高运行油温为150℃。■轴承：内部轴承是自润滑式，适用于有润滑性液体。■轴封：标准密封为机械密封。轴封箱内配有急冷油。根据需要也可使用压盖填料式密封。■法兰：进口处采用JIS10K型法兰。出口处采用JIS16K型法兰。■轴心：泵与电动机连接处的联轴器的轴心能允许的震动范围，在转速为2000至500min-1时，联轴器侧面为0.1mm以下,联轴器端面也为0.1mm以下。■液压测试：以设计压力值的两倍为标准，最大值为3.20MPa。■排量：以下所示的排量是在黏度为25.8mm2/s、排放压力为1.60MPa下的参数。在泵吸入口处允许的吸入压力范围是-0.05至0.60MPa。型号内径排量（m3/h）吸入×排出齿轮泵HHC系列结构和材质HHC-25至20HHC-1至2详图序号名称材料数量序号名称材料数量型号材料名称型号材料名称001壳体铸铁1504压盖铝合金铸件002侧盖铸铁515定位环碳素钢1003侧盖铸铁520机械密封镀锌及碳钢101驱动轴铬钼钢102从动轴铬钼钢521封盖低碳钢103驱动齿轮碳素钢522O型环橡胶104从动齿轮碳素钢523O型环橡胶105键碳素钢523油封橡胶106键碳素钢701溢流阀盒体铸铁107键碳素钢溢流阀盖铸铁110齿轮定位螺母碳素钢704溢流阀不锈钢201/1滑动轴承（轴套）（白合金）铸铁201/2联轴器铸铁706阀座铜301溢流阀弹簧钢琴钢丝或弹簧钢302联轴器铸铁712弹簧托架低碳钢304联接圈橡胶713调节螺钉低碳钢305联接螺栓和螺帽低碳钢714O型环橡胶380油盘铸铁717阀帽铸铁501压盖填料密封碳化纤维718锁紧螺母低碳钢502特氟隆圈特氟隆1900垫圈纸970垫圈纸971垫圈纸Airvent通气孔Quenchingoilinlet急冷油入口Detailformechanicalseal机械密封详图DetailforSafetyValve溢流阀详图齿轮泵HHC系列尺寸Warninglabel警示标签型号电动机（kW）尺寸（mm）质量（kg）联轴器泵基座电动机根据电动机制造商及型号的不同，W、K的尺寸及重量也会有所变化。大晃机械工业株式会社URLhttp：//WWW.taiko-kk.com●总部及工厂日本国山口县熊毛郡田布施町下田布施209-1号邮编42-1598电话：+81-820-52-3113~4传真：+81-820-53-1001电子邮箱：business@taiko-kk.com●东京分公司日本国东京都千代田区三崎町3-4-9水道桥MS大厦4层邮编101-0061电话：+81-3-3221-8551传真：+81-3-3221-8555电子邮箱：tokyo-br@taiko-kk.com●大阪分公司日本国大阪市中央区瓦町3-4-7KC大厦8层邮编541-0048电话：+81-6-6231-6241传真：+81-6-6222-3295电子邮箱：oaska-br@taiko-kk.com●驻北京办事处●驻上海办事处●大晃韩国本产品已通过ISO9001认证，如有任何疑问，请随时联络我们的营业网点。
