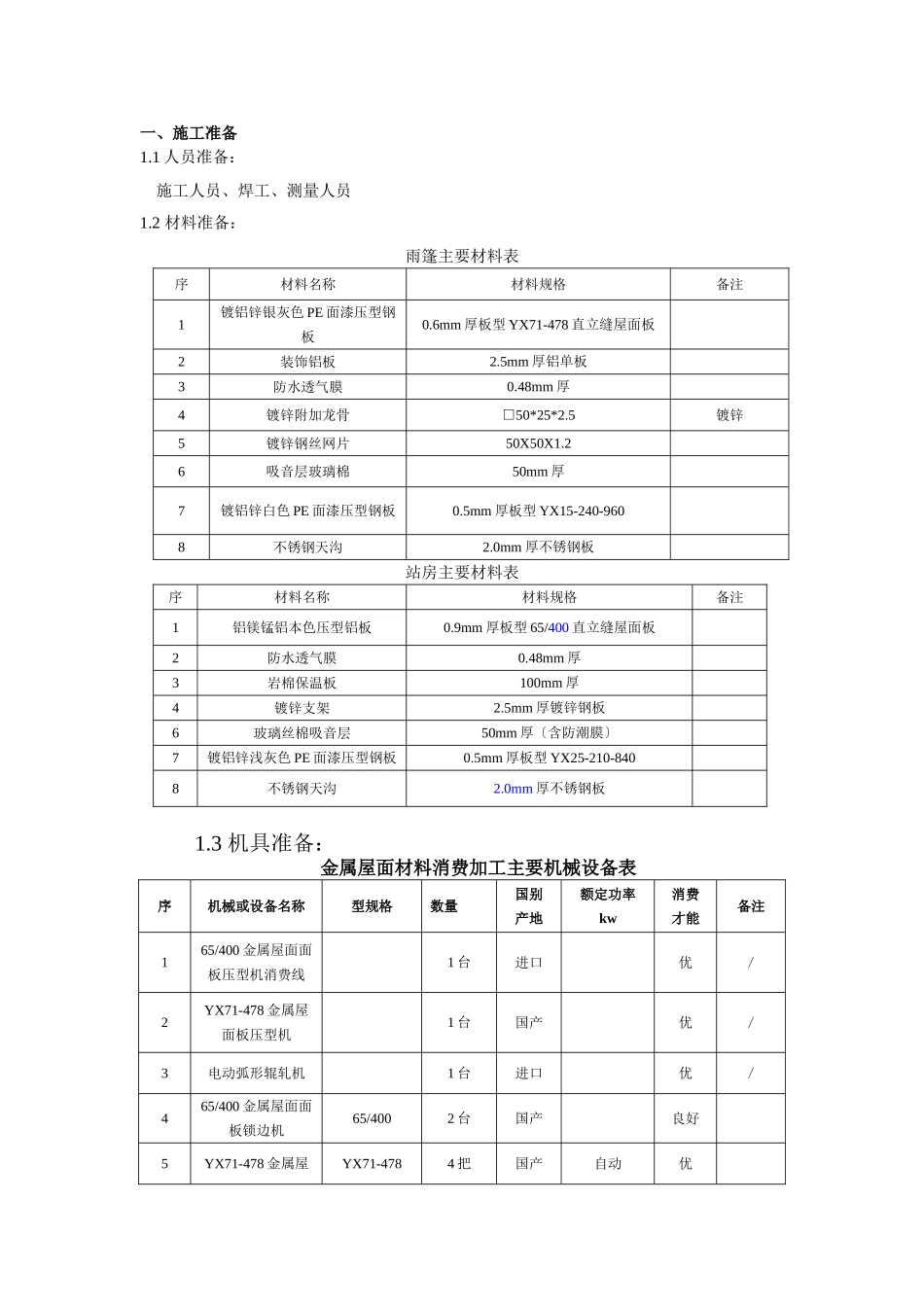

一、施工准备1.1人员准备：施工人员、焊工、测量人员1.2材料准备：雨篷主要材料表序材料名称材料规格备注1镀铝锌银灰色PE面漆压型钢板0.6mm厚板型YX71-478直立缝屋面板2装饰铝板2.5mm厚铝单板3防水透气膜0.48mm厚4镀锌附加龙骨□50*25*2.5镀锌5镀锌钢丝网片50X50X1.26吸音层玻璃棉50mm厚7镀铝锌白色PE面漆压型钢板0.5mm厚板型YX15-240-9608不锈钢天沟2.0mm厚不锈钢板站房主要材料表序材料名称材料规格备注1铝镁锰铝本色压型铝板0.9mm厚板型65/400直立缝屋面板2防水透气膜0.48mm厚3岩棉保温板100mm厚4镀锌支架2.5mm厚镀锌钢板6玻璃丝棉吸音层50mm厚〔含防潮膜〕7镀铝锌浅灰色PE面漆压型钢板0.5mm厚板型YX25-210-8408不锈钢天沟2.0mm厚不锈钢板1.3机具准备：金属屋面材料消费加工主要机械设备表序机械或设备名称型规格数量国别产地额定功率kw消费才能备注165/400金属屋面面板压型机消费线1台进口优／2YX71-478金属屋面板压型机1台国产优／3电动弧形辊轧机1台进口优／465/400金属屋面面板锁边机65/4002台国产良好5YX71-478金属屋YX71-4784把国产自动优面板锁边机6屋面板夹子4把国产机械优二、主要施工及主要做法要求1、金属屋面施工工艺流程：1.1底板檩条焊接站房屋面底板檩条焊接于主钢构造上确定工序交接即指与本屋面构造安装相关的钢构造安装工程承包商的交接验收。钢桁架工序交接完毕对屋面桁架进展复检、测量。用水准仪对桁架的标高进展抽查分区域抽查几处相邻高差与设计图中的设计高差相比找出偏向为檩条焊接安装提供根据和指导。桁架移交时发现的超过允许误差的部位必须在屋面檩条安装时进展调整处理保证屋面板安装后曲线光滑流畅。屋面底板檩条采用的50X25X2.5mm方按照设计图纸要求使用Q235B冷弯型钢外表热浸镀锌漆膜厚度≥40μm。现场由吊车将主檩条按指定地点卸车注意檩条的成品保护防止变形及碰坏涂层。底板檩条焊接在钢构造上焊接时电流要适当焊缝成形后不能出现气孔和裂纹也不能出现咬边和焊瘤焊缝尺寸应到达设计要求焊缝应均匀焊缝成型应美观焊接工作完程验收后对焊缝进展防腐处理焊缝要求满足三级焊缝要求满焊。1.2底板安装底板铺装在底板檩条上用自攻镙丝将钢底板固定钢底板在铺装过程中应做好平安防护措施及成品保护措施。底板安装时注意搭接长度方向搭接不少于200mm宽度方向搭接一个波。1.3屋面支撑层安装屋面几字形支托安装于屋面底板波谷上方屋面支托在底板安装的同时就进展弹线再根据弹线位置安装保证支托间距。支托采用M6.3x25的自攻螺丝与底板檩条连接所有螺丝固定均使用电动紧固工具以保证紧固力矩支托安装时底部带有防冷凝垫。屋面板专用支架与几字形支托连接做法同支架为保证屋面板安装成型后屋面平整度支撑体系横向间距478mm纵向间距1500mm,支架安装横向间距偏向≤5mm支架纵向偏离中心偏向≤±6mm。1.4保温、吸音、防水层铺设屋面底板完成一定工作面后进展屋面支撑层的安装与此同时即可铺设保温、吸音、防水层铺设前先检查清理已局部铺装完的彩色底板上是否有杂物清理干净后即可开场铺装。铺装顺序从下往上依次是保温棉、吸音棉、防水透气膜。吸音棉和防水透气膜上、下层错缝铺设搭接长度≥100mm缝隙间挤紧严边角部位填充饱满外形保持完好。1.5屋面板安装将0.9mm厚金属银灰色氟碳漆铝、锰、镁合金卷板及“铝合金屋面系统〞专用压型设备运至施工现场根据测量所得屋面板长度压制面板。将面板搬至安装位置铺设于保温层之上安装位置调合适格后先用专用机械把收口咬合接口咬合严板面无裂缝或孔洞屋面板纵向搭接方式采取台阶式搭接做法在搭接处加设屋脊堵头上下搭接方向应顺水流方向。再将面板两端用专用工具切齐。最后在与天沟交接的部位安装天沟端部的披水板屋面板在天沟上口伸入水槽内的长度不得小于150mm。在与屋面檐口交接处加设端部堵头用收边滴水板封住檐口与屋面之间的空洞。2、天沟板安装施工工艺流程2.1天沟檩条采用的□50X2.5mm。天沟檩条的加工进度必须与现场施工进度相适应天沟局部需要在屋面安装之前完成完成后可以给屋面提供良好作业平台。天沟檩条由吊车吊至施工作业面注意檩条的成品保护防止变形及碰坏涂层。按照设计图纸将檩条安装焊接在屋面...
