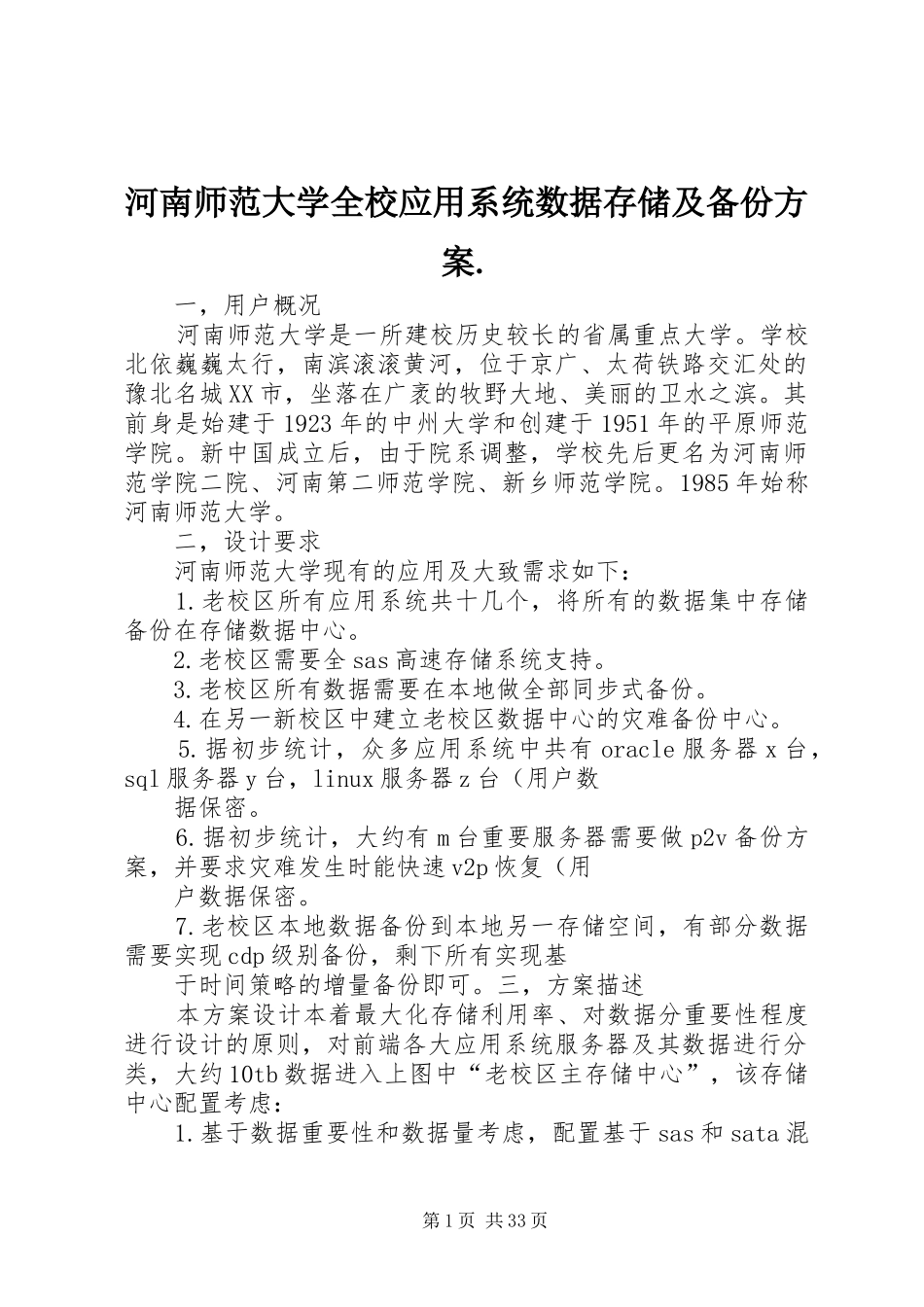

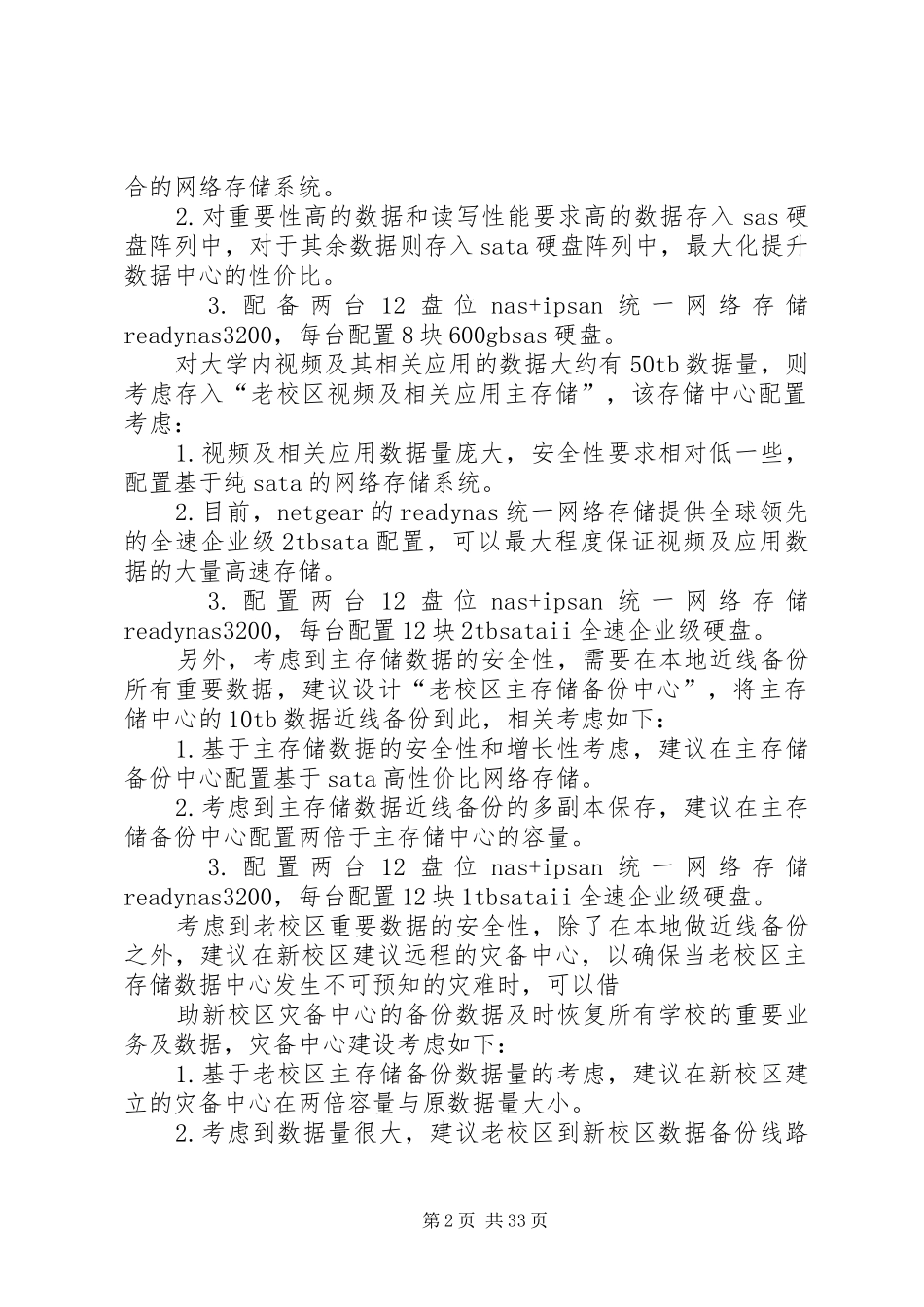

河南师范大学全校应用系统数据存储及备份方案.一，用户概况河南师范大学是一所建校历史较长的省属重点大学。学校北依巍巍太行，南滨滚滚黄河，位于京广、太荷铁路交汇处的豫北名城XX市，坐落在广袤的牧野大地、美丽的卫水之滨。其前身是始建于1923年的中州大学和创建于1951年的平原师范学院。新中国成立后，由于院系调整，学校先后更名为河南师范学院二院、河南第二师范学院、新乡师范学院。1985年始称河南师范大学。二，设计要求河南师范大学现有的应用及大致需求如下：1.老校区所有应用系统共十几个，将所有的数据集中存储备份在存储数据中心。2.老校区需要全sas高速存储系统支持。3.老校区所有数据需要在本地做全部同步式备份。4.在另一新校区中建立老校区数据中心的灾难备份中心。5.据初步统计，众多应用系统中共有oracle服务器x台，sql服务器y台，linux服务器z台（用户数据保密。6.据初步统计，大约有m台重要服务器需要做p2v备份方案，并要求灾难发生时能快速v2p恢复（用户数据保密。7.老校区本地数据备份到本地另一存储空间，有部分数据需要实现cdp级别备份，剩下所有实现基于时间策略的增量备份即可。三，方案描述本方案设计本着最大化存储利用率、对数据分重要性程度进行设计的原则，对前端各大应用系统服务器及其数据进行分类，大约10tb数据进入上图中“老校区主存储中心”，该存储中心配置考虑：1.基于数据重要性和数据量考虑，配置基于sas和sata混第1页共33页合的网络存储系统。2.对重要性高的数据和读写性能要求高的数据存入sas硬盘阵列中，对于其余数据则存入sata硬盘阵列中，最大化提升数据中心的性价比。3.配备两台12盘位nas+ipsan统一网络存储readynas3200，每台配置8块600gbsas硬盘。对大学内视频及其相关应用的数据大约有50tb数据量，则考虑存入“老校区视频及相关应用主存储”，该存储中心配置考虑：1.视频及相关应用数据量庞大，安全性要求相对低一些，配置基于纯sata的网络存储系统。2.目前，netgear的readynas统一网络存储提供全球领先的全速企业级2tbsata配置，可以最大程度保证视频及应用数据的大量高速存储。3.配置两台12盘位nas+ipsan统一网络存储readynas3200，每台配置12块2tbsataii全速企业级硬盘。另外，考虑到主存储数据的安全性，需要在本地近线备份所有重要数据，建议设计“老校区主存储备份中心”，将主存储中心的10tb数据近线备份到此，相关考虑如下：1.基于主存储数据的安全性和增长性考虑，建议在主存储备份中心配置基于sata高性价比网络存储。2.考虑到主存储数据近线备份的多副本保存，建议在主存储备份中心配置两倍于主存储中心的容量。3.配置两台12盘位nas+ipsan统一网络存储readynas3200，每台配置12块1tbsataii全速企业级硬盘。考虑到老校区重要数据的安全性，除了在本地做近线备份之外，建议在新校区建议远程的灾备中心，以确保当老校区主存储数据中心发生不可预知的灾难时，可以借助新校区灾备中心的备份数据及时恢复所有学校的重要业务及数据，灾备中心建设考虑如下：1.基于老校区主存储备份数据量的考虑，建议在新校区建立的灾备中心在两倍容量与原数据量大小。2.考虑到数据量很大，建议老校区到新校区数据备份线路第2页共33页采用千兆光纤，并结合文件及数据块增量备份策略一起保证数据灾备的成功率。3.配置两台12盘位nas+ipsan统一网络存储readynas3200，每台配置12块2tbsataii全速企业级硬盘。在各应用系统服务器数据保护方案建设中，建议配置与netgear有紧密合作的symantec备份恢复解决方案bcakupexec，在该校园数据中心备份方案中，考虑oracel数据库服务器和sql数据库服务器及文件被打开执行备份的成功率，主要配置有如下组件：1.windows系统主备份服务器2.oracle数据库备份agent3.sql数据库备份agent4.打开文件备份功能选件在各项symantecbe备份功能与ralusforreadynas配合工作下，可以实现下图描述的服务器系统数据备份流程：另外，考虑到部分重要服务器在灾难发生时的恢复问题，建议配置netgear全球领先的p2v及v2p备份恢复解决方案，该方案结合vmwareesx（i可以对重要服务器实现以下全球领先的方案：裸机恢复解决方案传统的...
