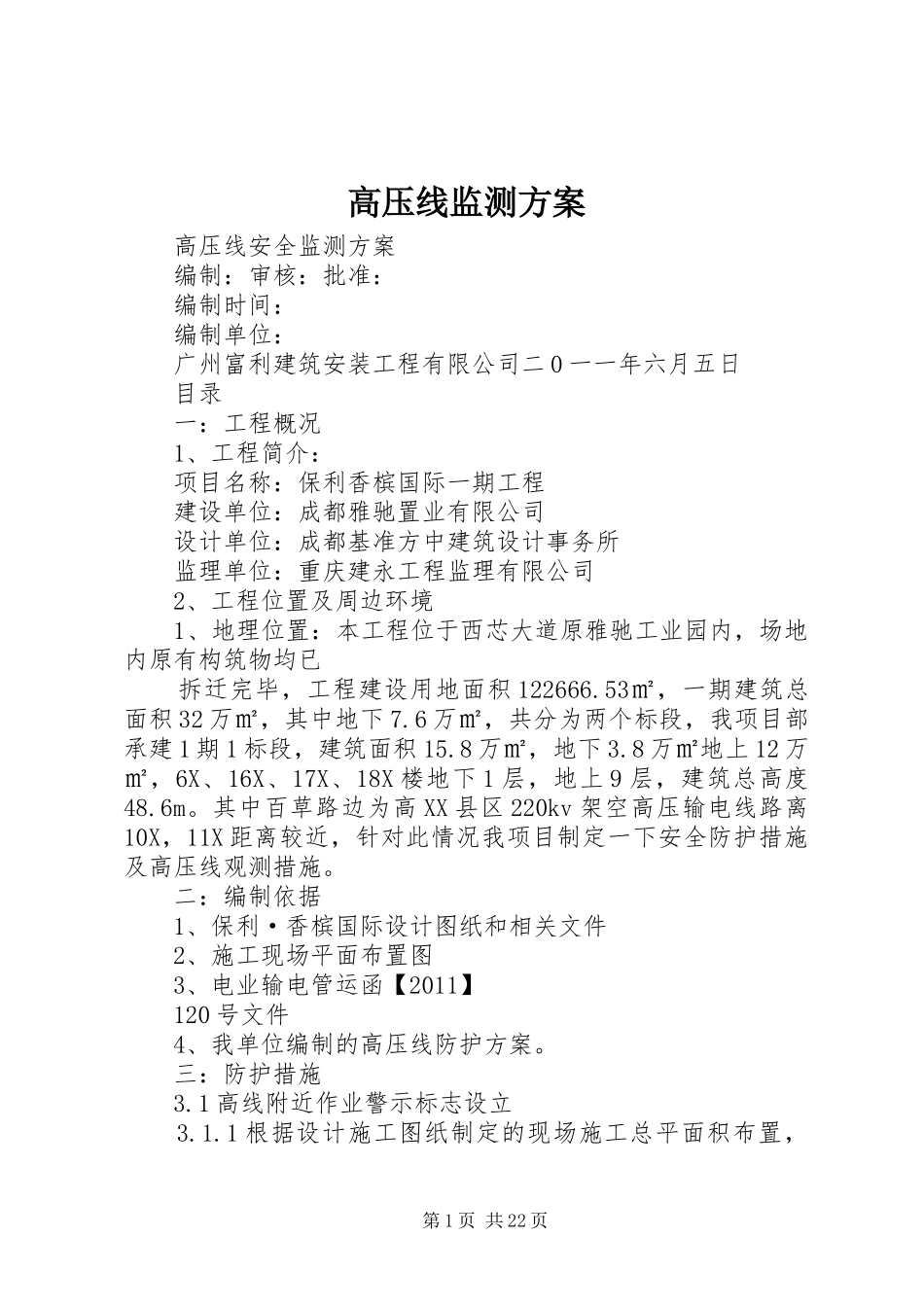

高压线监测方案高压线安全监测方案编制：审核：批准：编制时间：编制单位：广州富利建筑安装工程有限公司二0一一年六月五日目录一：工程概况1、工程简介：项目名称：保利香槟国际一期工程建设单位：成都雅驰置业有限公司设计单位：成都基准方中建筑设计事务所监理单位：重庆建永工程监理有限公司2、工程位置及周边环境1、地理位置：本工程位于西芯大道原雅驰工业园内，场地内原有构筑物均已拆迁完毕，工程建设用地面积122666.53㎡，一期建筑总面积32万㎡，其中地下7.6万㎡，共分为两个标段，我项目部承建1期1标段，建筑面积15.8万㎡，地下3.8万㎡地上12万㎡，6X、16X、17X、18X楼地下1层，地上9层，建筑总高度48.6m。其中百草路边为高XX县区220kv架空高压输电线路离10X，11X距离较近，针对此情况我项目制定一下安全防护措施及高压线观测措施。二：编制依据1、保利·香槟国际设计图纸和相关文件2、施工现场平面布置图3、电业输电管运函【2011】120号文件4、我单位编制的高压线防护方案。三：防护措施3.1高线附近作业警示标志设立3.1.1根据设计施工图纸制定的现场施工总平面积布置，第1页共22页在进入施工现场的施工道路口，设置高压危险安全警示标牌，提醒进入是同现场的吊车，混凝土输送泵，挖掘机等不得在高压线下和周边允许安全操作范围内进行施工作业。3.1.2施工现场靠近高压线一侧土方开挖前在基坑周边距离高压线杆12m处顺巨坑周边每隔15m设置一处警示牌，注明：高压危险，严禁在此范围内进行开挖作业的警示标语同时设置警戒线。3.1.3在施工用外脚手架靠高压线一侧每2层顺高压线方向间距20m设置一处安全标示牌用，用以时刻提醒各班组尤其是架子工在施工过程中注意安全。3.1.4在塔吊入口，操作室内设置警示牌以提高塔吊司机安全意识。3.2安全交底及工种人员选择3.2.1施工前根据现场实际结合建筑周边实际情况编制详细的安全方案和技术交底，并由专职安全员对各班组，尤其是架子工及时进行安全教育和施工安全技术交底。3.2.2在10X、11X两栋每栋单独配备1名安全员，在施工过程中由项目负责人组成安全小组：项目总指挥：罗建平：手机13882126710负责施工现场安全的全面工作项目经理：王恰13607124077负责施工现场高压线路安全方面工作，负责监督安全工作人员工作，蔡院国：专职安全员负责高压线的安全巡查，巡视工作，与测量员一起负责监测工作，裴崇庆：专职测量员，全面负责高压线的数据监测工作，孙中培：专职测量员，全面负责高压线的数据监测工作安全员必须随时对施工现场进行不间断巡查，了解施工及安全情况，在施工过程中如发现机械违规操作立即停工整改，施工人员尤其是架子工若不按技术交底强行施工立即停止操作，塔吊司机和塔吊指挥在起吊，转运施工周转材料，吊臂、吊绳离电力导线距离小于10m立即停止施工的三停制度。并立即对违反操作的司机，工人，进行安全教育，经教育仍不服从管理，第2页共22页态度不端正的工人随时清退出项目部。3.2.3塔吊司机，、架子工经常前除必须具备经过专业培训并考核合格持证上岗外，还必须挑选经验丰富，技术娴熟，心思细密的施工操作人员，在夜间施工，遭遇大雾天气光线，能见度较差时，塔吊，外脚手架不得进行吊运和施工。4、外脚手架安全防护措施5.1当建筑物外脚手架与高压线距离较近，无法单独设接地防护则可以利用外脚手架防护立杆设置防护屏隙。即：脚手架与高压线路平行的一侧必须用合格的密目式安全网全部封闭，此侧面的钢管脚手架必须至少做三处可靠接地，接地电阻应当小于10Ω。同时在与高压线等高的脚手架侧面等长，约3~4m高的细格金属网挂在与高压线等高的脚手架外侧，并把此网用绝缘接地外表线进行三处可靠接地，接地电阻小于10Ω四：高压线观测方法：1、观测器材。全站仪一台，水准仪一台、塔尺等测量工具，专业测量员2个、专职安全员一个。2、观测方法：根据现场情况只有3座高压线杆需要纳入监测范围（其他的距离基坑太远、超过30米），将高压线杆由东至西标志为○1、○2、○3号。3、在高压线杆的基础底座上用油漆标注4个永久观测点位，每角设一个并注明a\b\c\d点4、观测并记录数据。用全站仪进行定位，并读出、记录定位信...
