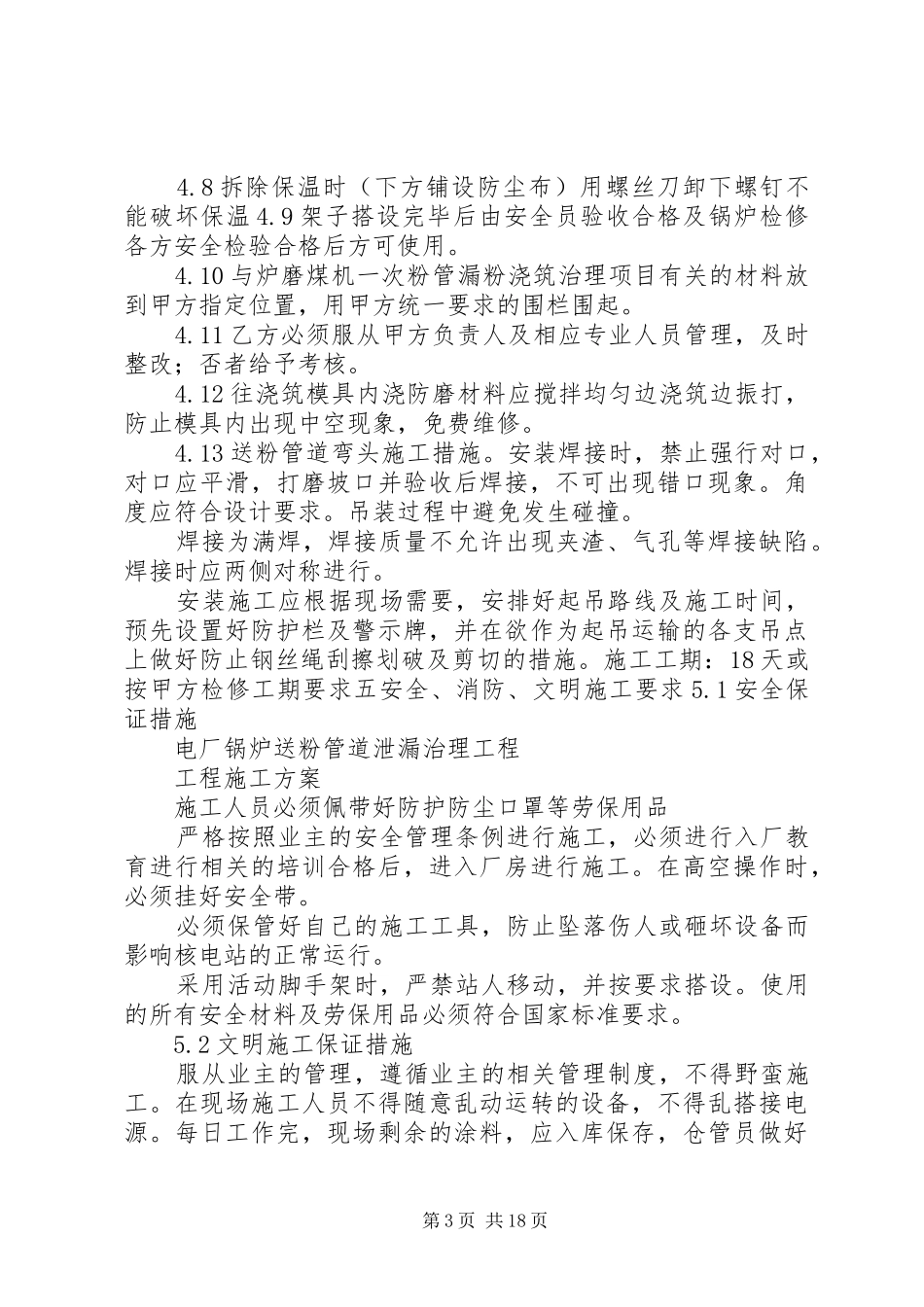

20XX年专项方案送粉管道泄漏治理工程工程施工方案锅炉送粉管道泄漏治理工程防磨施工方案（专项）批准：审核：编制：电厂锅炉送粉管道泄漏治理工程工程施工方案2018年5月13日一、工程概述：电厂X1，2炉经过长周期运行，磨煤机一次粉管弯头磨损严重，甲方决定对磨煤机出口一次粉管弯头磨损超标的部位进行浇注料防磨和更换弯头施工。乙方提供耐磨浇注料防磨处理及弯头施工所需的消耗性材料，并进行一次粉管弯头处理现场施工。北方联合电力有限责任公司电厂2×300mw机组施工范围根据有关行业标准、规范、制度及双方合同技术协议书约定及甲方实际情况制定。二、编制依据：本工程所用材料、质量检验和施工等应满足下列（但不局限）国家标准的要求：《建筑工程施工及验收规范》gb50212-2002《建筑工程施工质量验收统一标准》gb50300－2001《电力建设施工质量验收及评定规程》dl/t5210.1-2005；dl/t859-2004《火力发电厂焊接技术规程》dl/t5047-95《电力建设施工及验收技术规程》中国华能集团公司《电力安全工作规程》；北方联合电力有限责任公司《火力发电企业安全设施配置标准》电厂锅炉送粉管道泄漏治理工程工程施工方案北方联合电力有限公司电厂有关制度及管理规定以上标准第1页共18页若有新标准执行新标准替代原有标准。三、工程范围、材料供应等1.工作范围及工作量磨煤机出口粉管弯头磨损超标的部位进行浇注料防磨施工；对磨损严重的管道弯头及多出口装置等部件更换2.主要工作范围：见协议3.劳动力组织施工人员计划17人.合格项目负责人（技术管理负责）1名、兼职安全员1名，后期根据施工情况合理调配增加施工人员.四、施工方法及施工技术要求4.技术要求无论是磨煤机出口垂直管段，还是锅炉12.6米平台上弯头后1米直管段磨损部位都在迎风面，即风粉紊流区域。见下图（箭头所示为易磨损区域）。电厂锅炉送粉管道泄漏治理工程工程施工方案4.1焊接作业前事先做好防止焊渣飞溅、掉落的防护措施，禁止飞溅到附近燃油管道、电线电缆、电缆槽盒等易燃设备上，火星向下掉落高度不得超过2米。4.2磨煤机弯头铸石模具焊缝必须满焊，防磨层厚度≥50mm。4.3磨煤机弯头做防磨处理后，防磨层应表面平滑，不得有中空、与弯头脱开等现象。其使用寿命应在五年（机组运行）以上；五年内所做防磨区域不得有磨损漏粉、漏风现象。4.4磨煤机弯头做防磨治理的材料必须耐磨，达到技术要求。4.5往浇筑模具内浇防磨材料时，模具底部应铺设防水防止铸石料溅到设备、地面上。4.6磨煤机弯头防磨处理施工期间设备、备件、消耗性材料等摆放整齐下方铺设胶皮垫、网格板和浇铸的弯头、粉管下方铺设胶皮垫，杂物及时清理。4.7磨煤机弯头防磨处理工作结束后施工现场整洁无杂物，恢复因该工作拆除的临时设施。电厂锅炉送粉管道泄漏治理工程工程施工方案第2页共18页4.8拆除保温时（下方铺设防尘布）用螺丝刀卸下螺钉不能破坏保温4.9架子搭设完毕后由安全员验收合格及锅炉检修各方安全检验合格后方可使用。4.10与炉磨煤机一次粉管漏粉浇筑治理项目有关的材料放到甲方指定位置，用甲方统一要求的围栏围起。4.11乙方必须服从甲方负责人及相应专业人员管理，及时整改；否者给予考核。4.12往浇筑模具内浇防磨材料应搅拌均匀边浇筑边振打，防止模具内出现中空现象，免费维修。4.13送粉管道弯头施工措施。安装焊接时，禁止强行对口，对口应平滑，打磨坡口并验收后焊接，不可出现错口现象。角度应符合设计要求。吊装过程中避免发生碰撞。焊接为满焊，焊接质量不允许出现夹渣、气孔等焊接缺陷。焊接时应两侧对称进行。安装施工应根据现场需要，安排好起吊路线及施工时间，预先设置好防护栏及警示牌，并在欲作为起吊运输的各支吊点上做好防止钢丝绳刮擦划破及剪切的措施。施工工期：18天或按甲方检修工期要求五安全、消防、文明施工要求5.1安全保证措施电厂锅炉送粉管道泄漏治理工程工程施工方案施工人员必须佩带好防护防尘口罩等劳保用品严格按照业主的安全管理条例进行施工，必须进行入厂教育进行相关的培训合格后，进入厂房进行施工。在高空操作时，必须挂好安全带。必须保管好自己的施工工具，防止坠落伤人或砸坏设备而影响核电站的...
