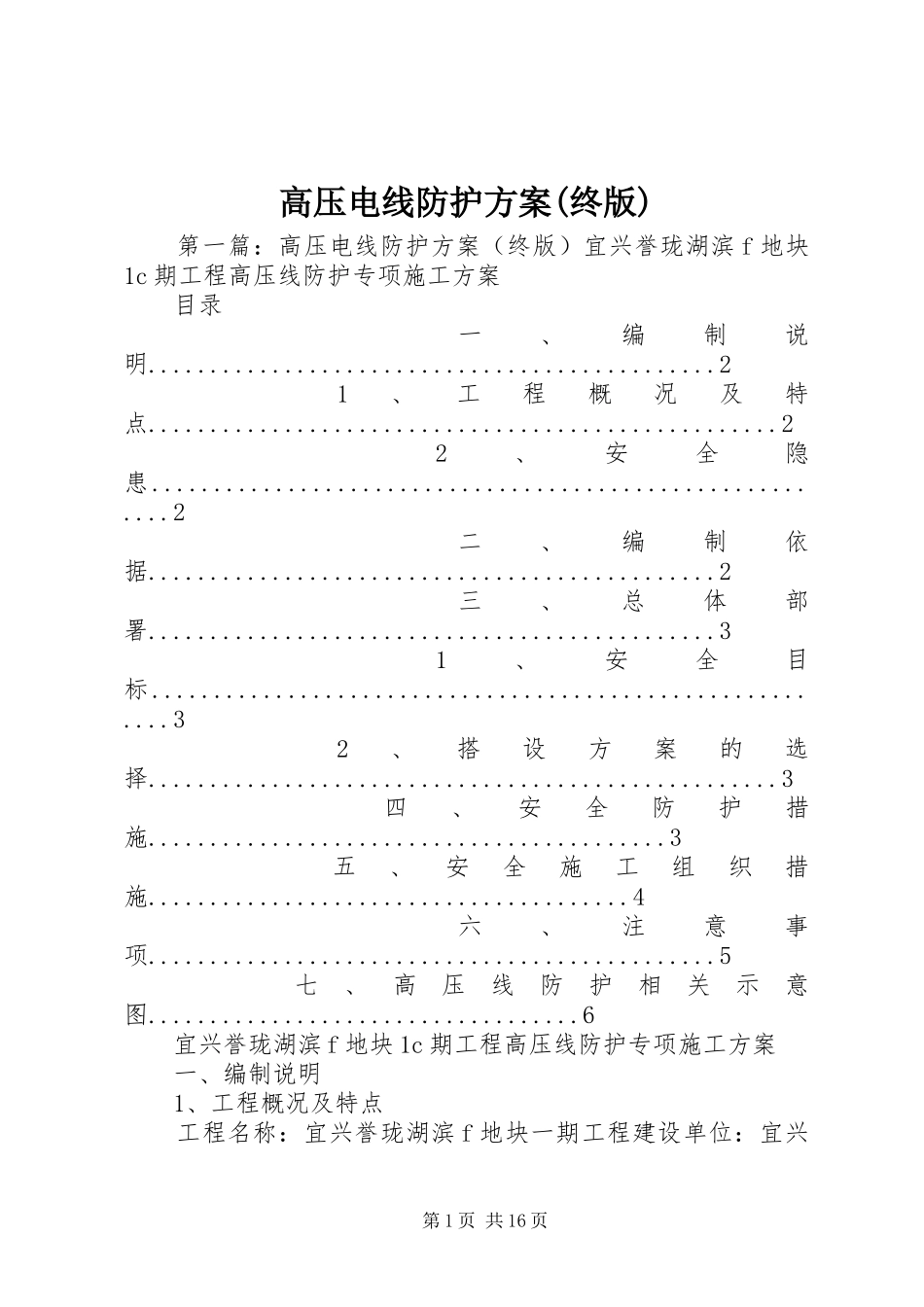

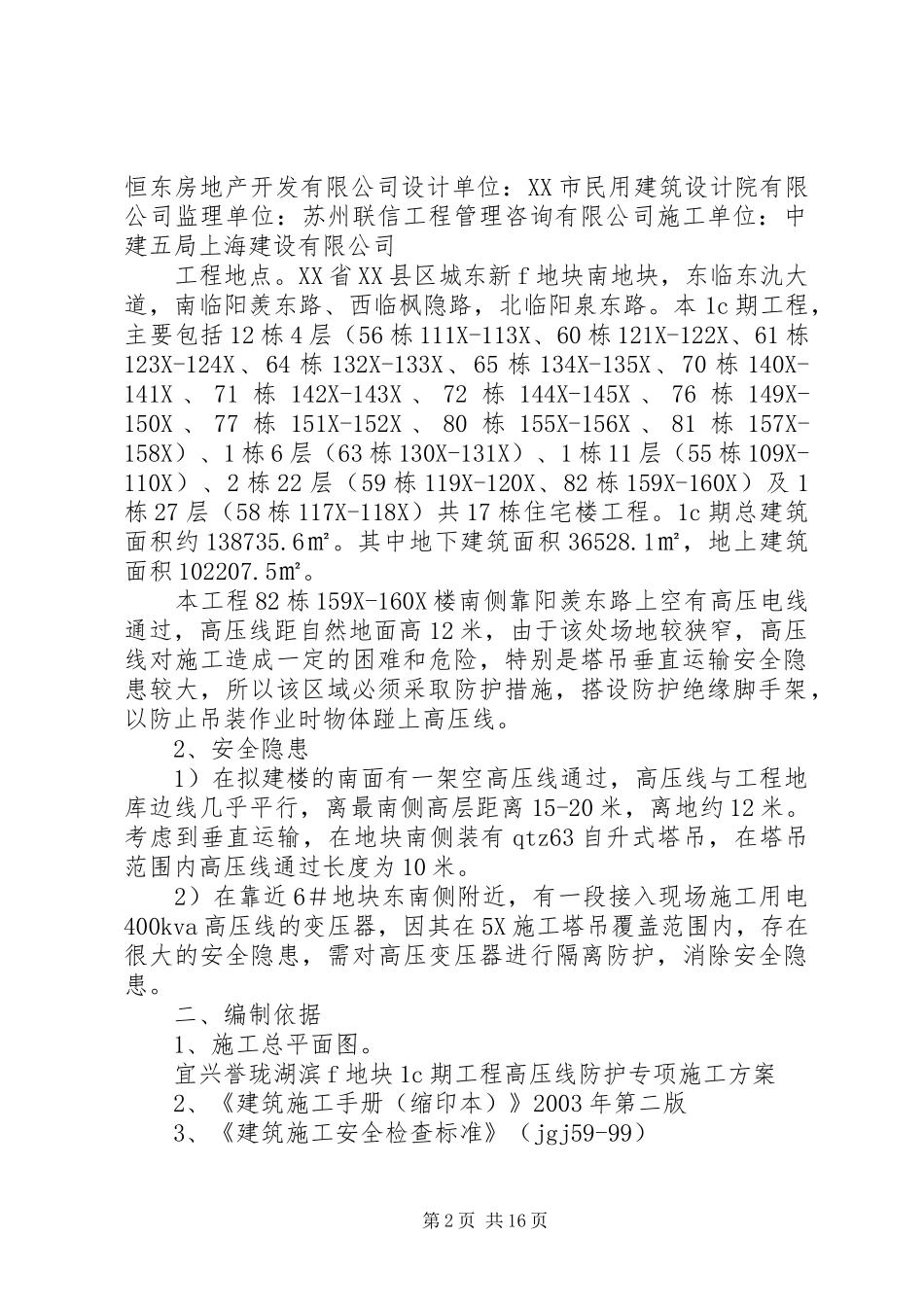

高压电线防护方案(终版)第一篇：高压电线防护方案（终版）宜兴誉珑湖滨f地块1c期工程高压线防护专项施工方案目录一、编制说明..............................................21、工程概况及特点...................................................22、安全隐患.........................................................2二、编制依据..............................................2三、总体部署..............................................31、安全目标.........................................................32、搭设方案的选择...................................................3四、安全防护措施..........................................3五、安全施工组织措施.......................................4六、注意事项..............................................5七、高压线防护相关示意图...................................6宜兴誉珑湖滨f地块1c期工程高压线防护专项施工方案一、编制说明1、工程概况及特点工程名称：宜兴誉珑湖滨f地块一期工程建设单位：宜兴第1页共16页恒东房地产开发有限公司设计单位：XX市民用建筑设计院有限公司监理单位：苏州联信工程管理咨询有限公司施工单位：中建五局上海建设有限公司工程地点。XX省XX县区城东新f地块南地块，东临东氿大道，南临阳羡东路、西临枫隐路，北临阳泉东路。本1c期工程，主要包括12栋4层（56栋111X-113X、60栋121X-122X、61栋123X-124X、64栋132X-133X、65栋134X-135X、70栋140X-141X、71栋142X-143X、72栋144X-145X、76栋149X-150X、77栋151X-152X、80栋155X-156X、81栋157X-158X）、1栋6层（63栋130X-131X）、1栋11层（55栋109X-110X）、2栋22层（59栋119X-120X、82栋159X-160X）及1栋27层（58栋117X-118X）共17栋住宅楼工程。1c期总建筑面积约138735.6㎡。其中地下建筑面积36528.1㎡，地上建筑面积102207.5㎡。本工程82栋159X-160X楼南侧靠阳羡东路上空有高压电线通过，高压线距自然地面高12米，由于该处场地较狭窄，高压线对施工造成一定的困难和危险，特别是塔吊垂直运输安全隐患较大，所以该区域必须采取防护措施，搭设防护绝缘脚手架，以防止吊装作业时物体踫上高压线。2、安全隐患1）在拟建楼的南面有一架空高压线通过，高压线与工程地库边线几乎平行，离最南侧高层距离15-20米，离地约12米。考虑到垂直运输，在地块南侧装有qtz63自升式塔吊，在塔吊范围内高压线通过长度为10米。2）在靠近6＃地块东南侧附近，有一段接入现场施工用电400kva高压线的变压器，因其在5X施工塔吊覆盖范围内，存在很大的安全隐患，需对高压变压器进行隔离防护，消除安全隐患。二、编制依据1、施工总平面图。宜兴誉珑湖滨f地块1c期工程高压线防护专项施工方案2、《建筑施工手册（缩印本）》2003年第二版3、《建筑施工安全检查标准》（jgj59-99）第2页共16页4、《建筑施工高处作业安全技术规范》（jgj80-91）5、《施工现场临时用电安全技术规范》（jgj46－2005）6、XX省地方规范要求高压线防护要求如下。在建工程的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。最小安全操作距离应不小于4～6m。第3.1.4规定，旋转臂架式起重机的任何部位或被吊物边缘与10kv以下的架空线路边线最小水平距离不得小于2m。《建筑施工高处作业安全技术规范》第5.2.5条之规定，为确保正常供电和施工人员的人身安全，必须采取切实可行的防护措施，编制专项防护方案。三、总体部署1、安全目标杜绝重大安全事故和机械事故的发生，死亡率为零，负伤率不大于1.5‰。2、搭设方案的选择鉴于高压线高度及安全、生产考虑，决定选择防护架搭设高度为15米，采用毛竹脚手架，脚手架立杆横距为1米，纵距为2米，为了抗风压，必须在排架侧边立杆下设置1.2米长φ48×3.0钢管地锚桩，打入地下1米，地锚纵向间距4米两侧交错布置。防护架两侧面及横向立杆间必须设剪刀撑。四、安全防护措施为了保证施工及输电线路的安全，我们需要对高压线及变压器采取隔离防护措施，基本做法如下：1、在高压线下面搭设一条双排脚手架，脚手架的立杆为直径不小于...
