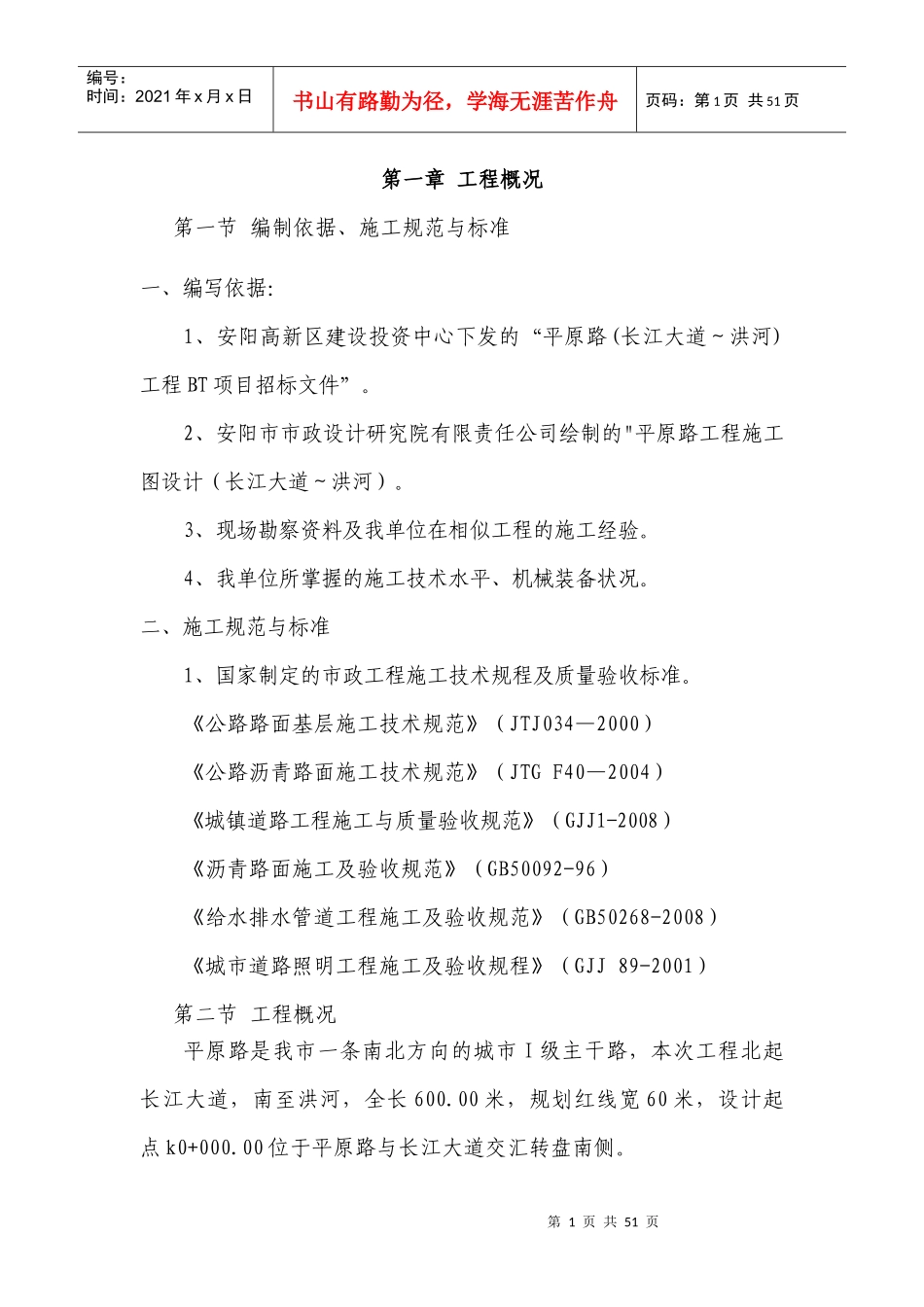

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页第一章工程概况第一节编制依据、施工规范与标准一、编写依据：1、安阳高新区建设投资中心下发的“平原路(长江大道～洪河)工程BT项目招标文件”。2、安阳市市政设计研究院有限责任公司绘制的"平原路工程施工图设计（长江大道～洪河）。3、现场勘察资料及我单位在相似工程的施工经验。4、我单位所掌握的施工技术水平、机械装备状况。二、施工规范与标准1、国家制定的市政工程施工技术规程及质量验收标准。《公路路面基层施工技术规范》（JTJ034—2000）《公路沥青路面施工技术规范》（JTGF40—2004）《城镇道路工程施工与质量验收规范》（GJJ1-2008）《沥青路面施工及验收规范》（GB50092-96）《给水排水管道工程施工及验收规范》（GB50268-2008）《城市道路照明工程施工及验收规程》（GJJ89-2001）第二节工程概况平原路是我市一条南北方向的城市I级主干路，本次工程北起长江大道，南至洪河，全长600.00米，规划红线宽60米，设计起点k0+000.00位于平原路与长江大道交汇转盘南侧。第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页新建道路横断面形式为：绿化带5米～人行道4米～非机动车道6.5米～绿化带4米～机动车道21米～绿化带4米～非机动车道6.5米～人行道4米～绿化带5米。工程建设内容包括：道路、雨水、污水、照明、k0+186.50处为胡官屯南沟排水暗涵、绿化、交通设施及同期实施的各种管线和分项工程。一、平面设计、道路纵、横断面设计：道路平面路线设计以道路规划中心线为设计路走向。道路的纵断面设计以规划控制高程及已形成相交路口高程为依据。道路的横断面设计：车行道（机动车道、隔离带、非机动车道）路拱形式采用1.25变方抛物线接直线型，道路横坡1.5%，由路中心坡向道路两侧；人行道采用直线型路拱，横坡度2.0%，由路两侧坡向路中心。横断面形式：绿化带5米～人行道4米～非机动车道6.5米～绿化带4米～机动车道21米～绿化带4米～非机动车道6.5米～人行道4米～绿化带5米。二、道路的结构：机动车道路面结构：细粒式沥青混凝土（AC-13C）3.5cm粗粒式沥青混凝土（AC-25C）7cm透层油水泥稳定碎石20cm12%灰土18cm10%灰土18cm第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页路床碾压非机动车道路面结构：细粒式沥青混凝土（AC-10F）2.5cm中粒式沥青混凝土（AC-16C）4.0cm透层油水泥稳定碎石15cm10%灰土15cm路床碾压人行道结构为：C25砼荷兰砖6cmM10水泥砂浆2cmC20砼垫层8cm10%灰土10cm路床碾压三、雨水工程本次雨水双侧布置，距路中18.5m，规划雨水分段汇入玉胡官屯南沟、洪河、KF47号路的规划雨水沟。路面排水采用分散排水方式，有路面横破向路两侧排水，并随道路纵坡汇入雨水口中，雨水口位于机动车道及非机动车道沿石边缘。雨水主干管双侧布置，雨水主干管管径为D=500～2000mm的钢筋混凝土承插管，管径D≥500mm以上的主干管采用120°中粗砂基第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页础，橡胶圈接口；支管为D=300mm的钢筋混凝土承插管，180°中粗砂基础，橡胶圈接口。沟体及台帽：雨水沟沟体采用片石砼（片石含量20%片石MU30混凝土C25），台帽采用C30砼。过梁：过梁采用现浇C30砼，盖板：盖板采用C30钢筋混凝土预制盖板雨水管检查井：D=500的雨水管道采用Φ1000的雨水检查井。D=800的雨水管道采用Φ1500的雨水检查井。在雨水沟需设置检查井处在两侧现浇过量（配筋及见图Y-35、Y-36），过梁上按照Y-35图示做法放置盖板，并在盖板上预留的Φ700孔洞砌筑雨水检查井的井筒，并设置井座、井盖等，井口与路面齐平。雨水检查井井盖、井座均采用新型复合材料井盖、井座（重型）。试验荷载240KN时，允许残留变形1/500D（mm)。检查井周围50cm范围内8%灰土由井底回填至路床。雨水支管等过路管道在路床下80cm范围内用8%灰土回填至路床。四、污水工程：根据规划平原路污水管道采用单侧布置，位于道路东侧，距路中16.5米。本次污水工程只在...
