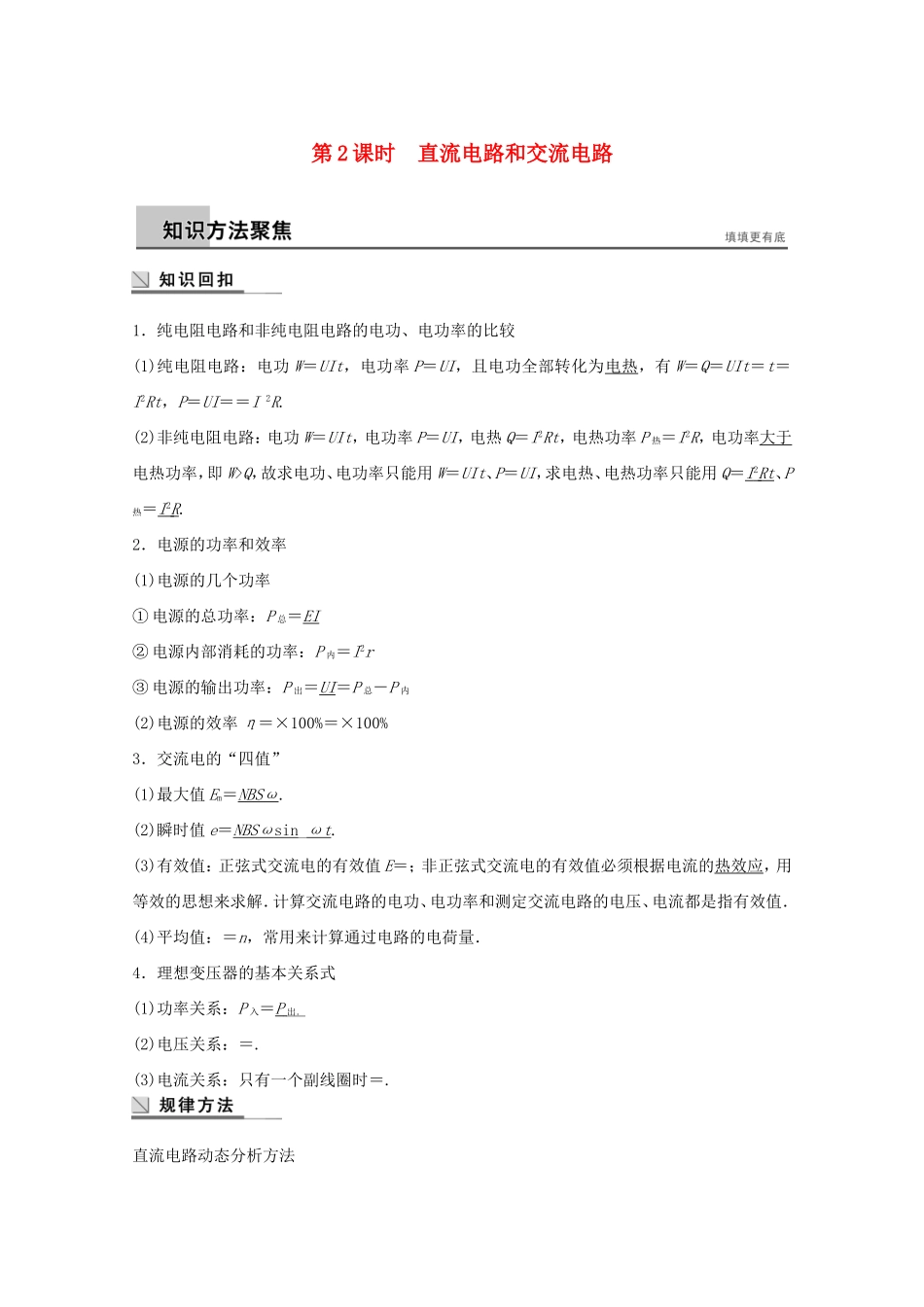

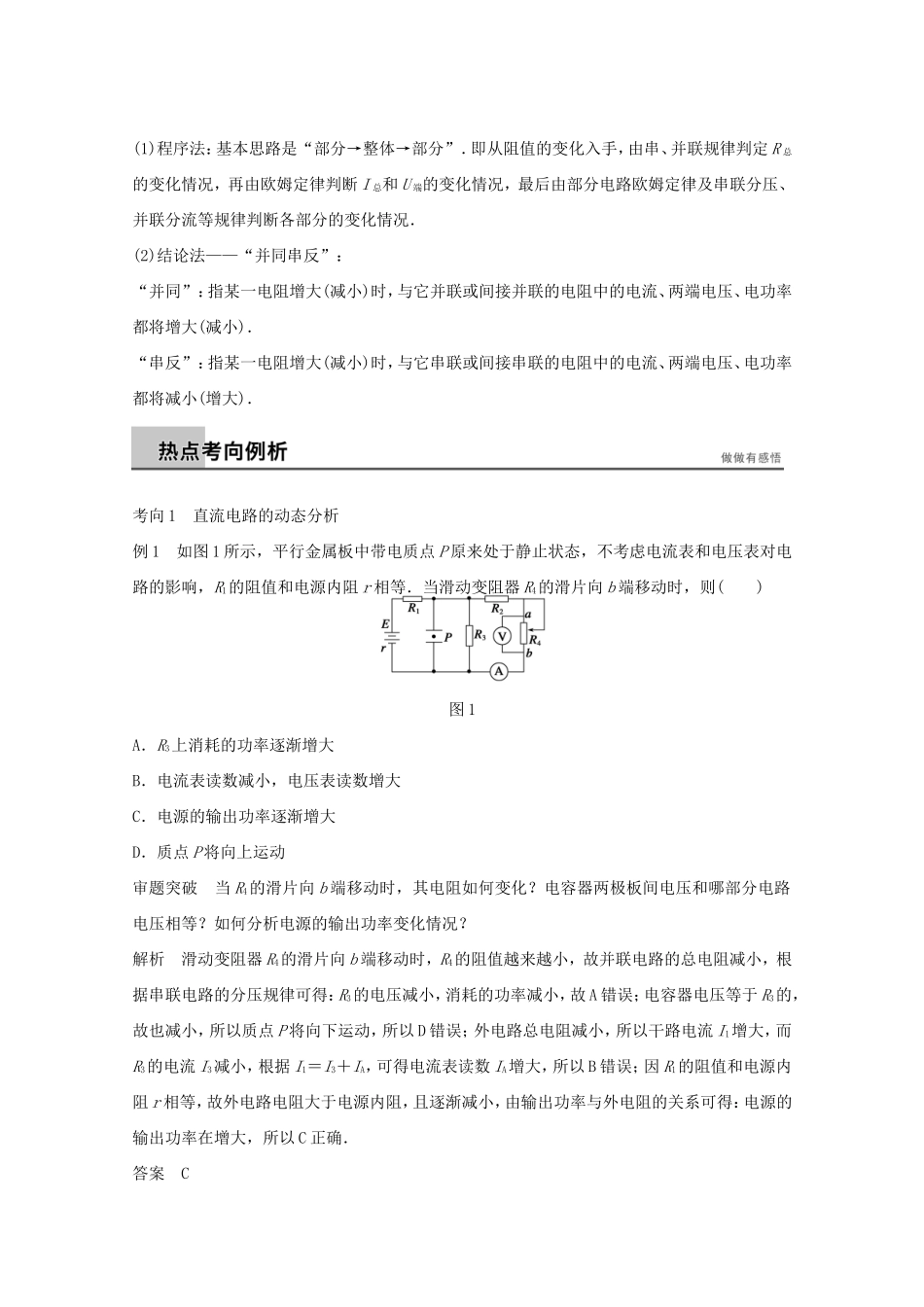

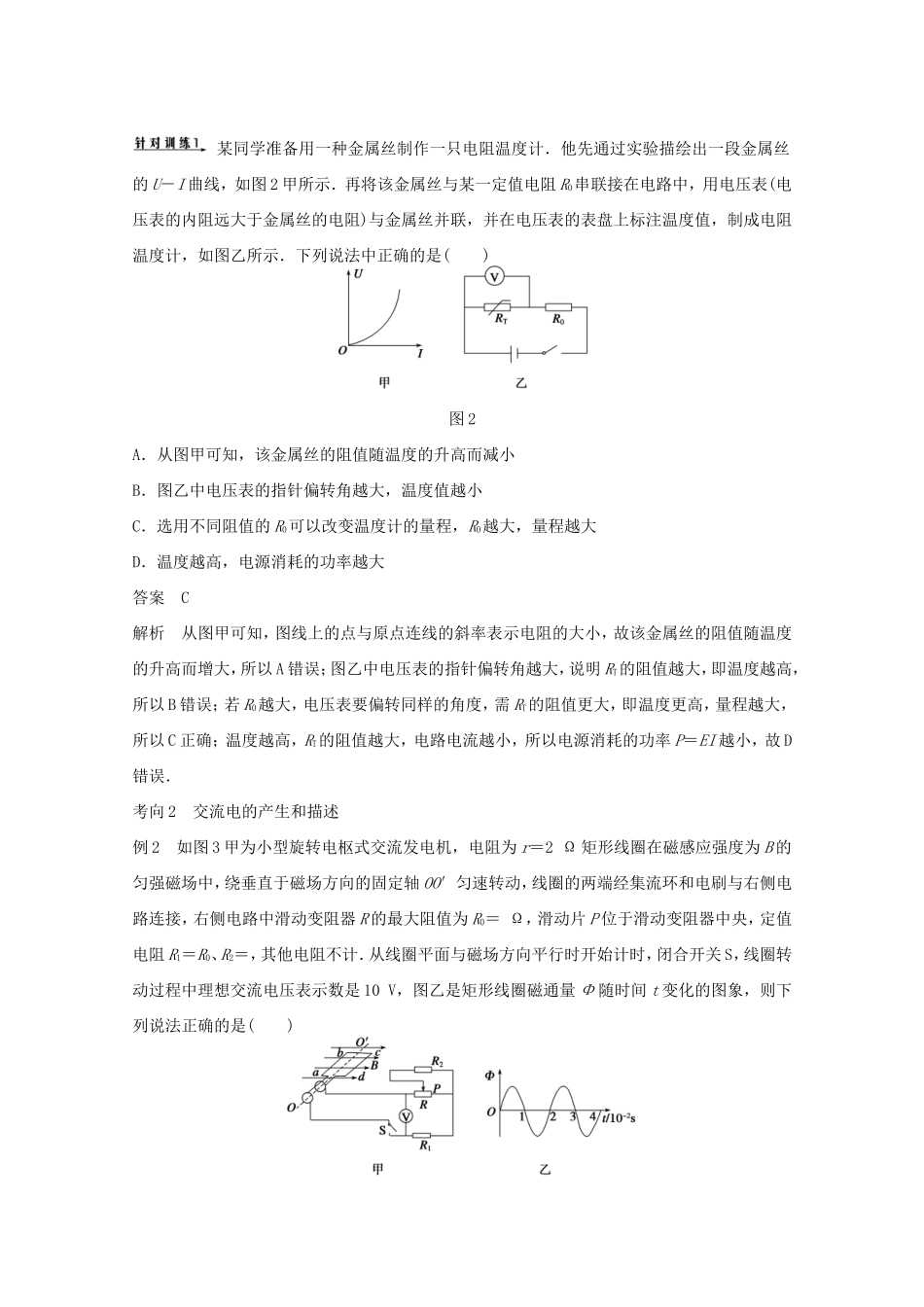

第2课时直流电路和交流电路1．纯电阻电路和非纯电阻电路的电功、电功率的比较(1)纯电阻电路：电功W＝UIt，电功率P＝UI，且电功全部转化为电热，有W＝Q＝UIt＝t＝I2Rt，P＝UI＝＝I2R.(2)非纯电阻电路：电功W＝UIt，电功率P＝UI，电热Q＝I2Rt，电热功率P热＝I2R，电功率大于电热功率，即W>Q，故求电功、电功率只能用W＝UIt、P＝UI，求电热、电热功率只能用Q＝I2Rt、P热＝I2R.2．电源的功率和效率(1)电源的几个功率①电源的总功率：P总＝EI②电源内部消耗的功率：P内＝I2r③电源的输出功率：P出＝UI＝P总－P内(2)电源的效率η＝×100%＝×100%3．交流电的“四值”(1)最大值Em＝NBSω.(2)瞬时值e＝NBSωsin_ωt.(3)有效值：正弦式交流电的有效值E＝；非正弦式交流电的有效值必须根据电流的热效应，用等效的思想来求解．计算交流电路的电功、电功率和测定交流电路的电压、电流都是指有效值．(4)平均值：＝n，常用来计算通过电路的电荷量．4．理想变压器的基本关系式(1)功率关系：P入＝P出．(2)电压关系：＝.(3)电流关系：只有一个副线圈时＝.直流电路动态分析方法(1)程序法：基本思路是“部分→整体→部分”．即从阻值的变化入手，由串、并联规律判定R总的变化情况，再由欧姆定律判断I总和U端的变化情况，最后由部分电路欧姆定律及串联分压、并联分流等规律判断各部分的变化情况．(2)结论法——“并同串反”：“并同”：指某一电阻增大(减小)时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大(减小)．“串反”：指某一电阻增大(减小)时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小(增大)．考向1直流电路的动态分析例1如图1所示，平行金属板中带电质点P原来处于静止状态，不考虑电流表和电压表对电路的影响，R1的阻值和电源内阻r相等．当滑动变阻器R4的滑片向b端移动时，则()图1A．R3上消耗的功率逐渐增大B．电流表读数减小，电压表读数增大C．电源的输出功率逐渐增大D．质点P将向上运动审题突破当R4的滑片向b端移动时，其电阻如何变化？电容器两极板间电压和哪部分电路电压相等？如何分析电源的输出功率变化情况？解析滑动变阻器R4的滑片向b端移动时，R4的阻值越来越小，故并联电路的总电阻减小，根据串联电路的分压规律可得：R3的电压减小，消耗的功率减小，故A错误；电容器电压等于R3的，故也减小，所以质点P将向下运动，所以D错误；外电路总电阻减小，所以干路电流I1增大，而R3的电流I3减小，根据I1＝I3＋IA，可得电流表读数IA增大，所以B错误；因R1的阻值和电源内阻r相等，故外电路电阻大于电源内阻，且逐渐减小，由输出功率与外电阻的关系可得：电源的输出功率在增大，所以C正确．答案C某同学准备用一种金属丝制作一只电阻温度计．他先通过实验描绘出一段金属丝的U－I曲线，如图2甲所示．再将该金属丝与某一定值电阻R0串联接在电路中，用电压表(电压表的内阻远大于金属丝的电阻)与金属丝并联，并在电压表的表盘上标注温度值，制成电阻温度计，如图乙所示．下列说法中正确的是()图2A．从图甲可知，该金属丝的阻值随温度的升高而减小B．图乙中电压表的指针偏转角越大，温度值越小C．选用不同阻值的R0可以改变温度计的量程，R0越大，量程越大D．温度越高，电源消耗的功率越大答案C解析从图甲可知，图线上的点与原点连线的斜率表示电阻的大小，故该金属丝的阻值随温度的升高而增大，所以A错误；图乙中电压表的指针偏转角越大，说明RT的阻值越大，即温度越高，所以B错误；若R0越大，电压表要偏转同样的角度，需RT的阻值更大，即温度更高，量程越大，所以C正确；温度越高，RT的阻值越大，电路电流越小，所以电源消耗的功率P＝EI越小，故D错误．考向2交流电的产生和描述例2如图3甲为小型旋转电枢式交流发电机，电阻为r＝2Ω矩形线圈在磁感应强度为B的匀强磁场中，绕垂直于磁场方向的固定轴OO′匀速转动，线圈的两端经集流环和电刷与右侧电路连接，右侧电路中滑动变阻器R的最大阻值为R0＝Ω，滑动片P位于滑动变阻器中央，定值电阻R1＝R0、R2＝，其他电阻不计．从线圈平面与磁场方向平行时开始计时，闭合开关S，线圈转动过程中理想交流电压表示数是10V，图...
