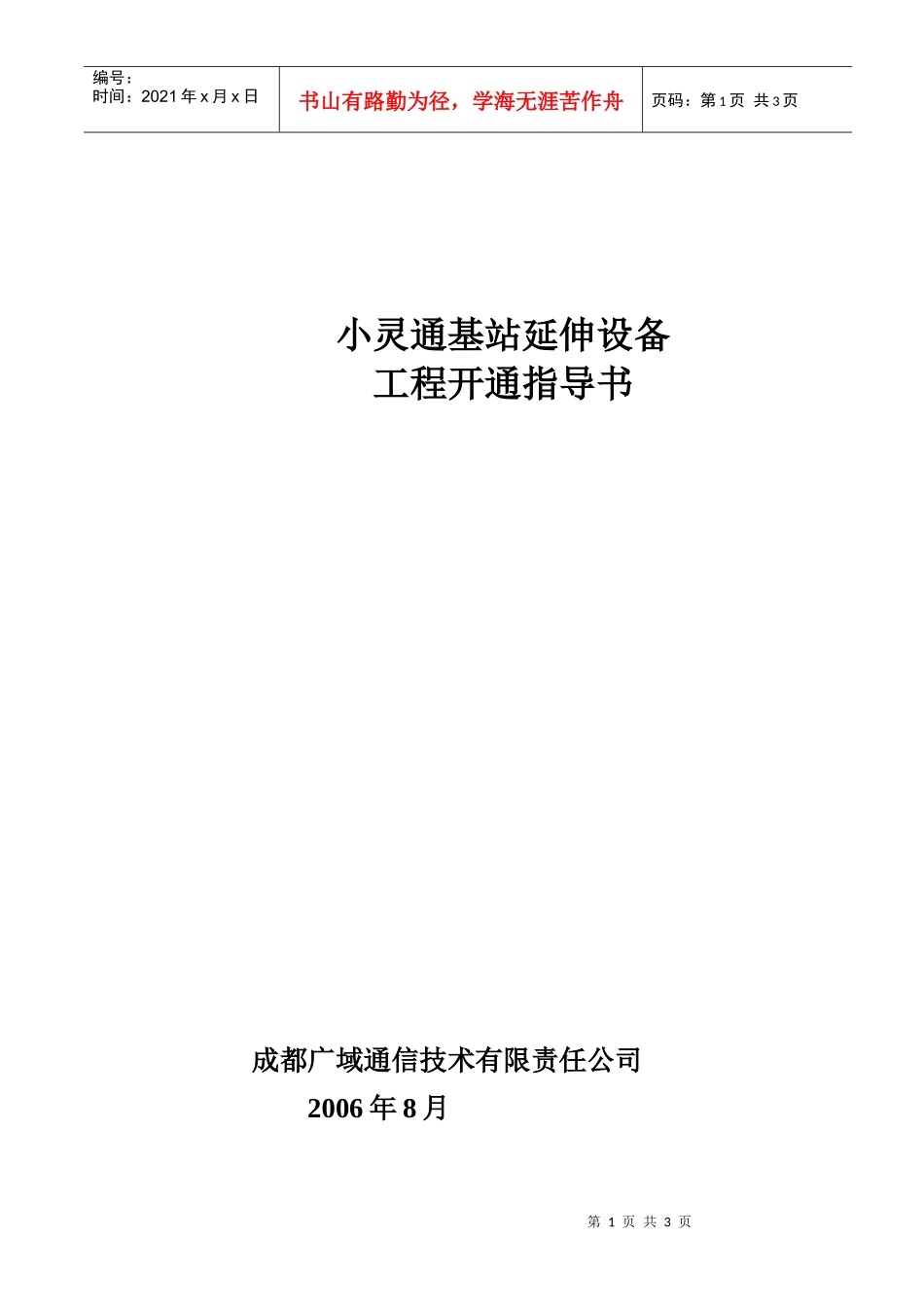

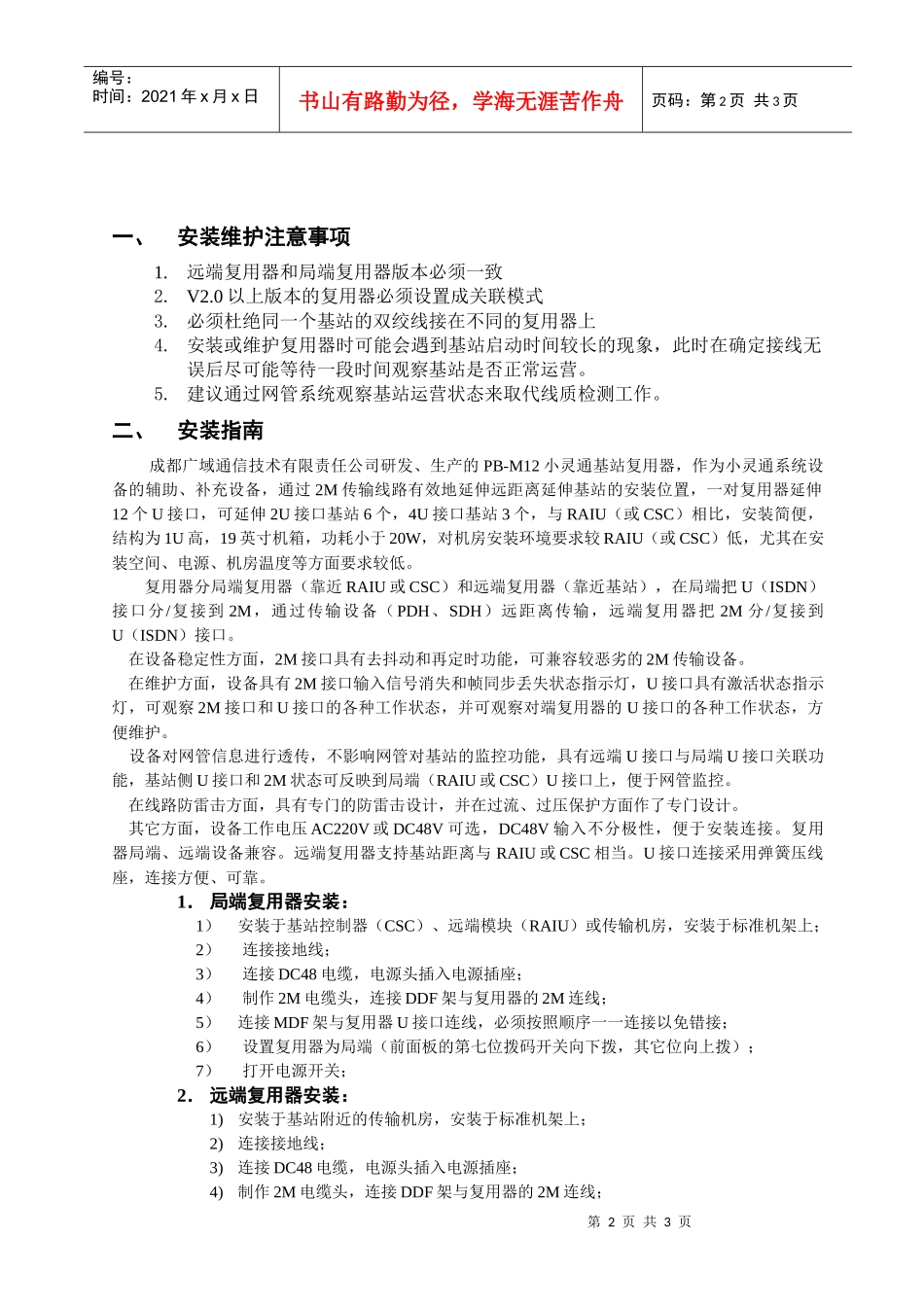

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页小灵通基站延伸设备工程开通指导书成都广域通信技术有限责任公司2006年8月第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页一、安装维护注意事项1.远端复用器和局端复用器版本必须一致2.V2.0以上版本的复用器必须设置成关联模式3.必须杜绝同一个基站的双绞线接在不同的复用器上4.安装或维护复用器时可能会遇到基站启动时间较长的现象，此时在确定接线无误后尽可能等待一段时间观察基站是否正常运营。5.建议通过网管系统观察基站运营状态来取代线质检测工作。二、安装指南成都广域通信技术有限责任公司研发、生产的PB-M12小灵通基站复用器，作为小灵通系统设备的辅助、补充设备，通过2M传输线路有效地延伸远距离延伸基站的安装位置，一对复用器延伸12个U接口，可延伸2U接口基站6个，4U接口基站3个，与RAIU（或CSC）相比，安装简便，结构为1U高，19英寸机箱，功耗小于20W，对机房安装环境要求较RAIU（或CSC）低，尤其在安装空间、电源、机房温度等方面要求较低。复用器分局端复用器（靠近RAIU或CSC）和远端复用器（靠近基站），在局端把U（ISDN）接口分/复接到2M，通过传输设备（PDH、SDH）远距离传输，远端复用器把2M分/复接到U（ISDN）接口。在设备稳定性方面，2M接口具有去抖动和再定时功能，可兼容较恶劣的2M传输设备。在维护方面，设备具有2M接口输入信号消失和帧同步丢失状态指示灯，U接口具有激活状态指示灯，可观察2M接口和U接口的各种工作状态，并可观察对端复用器的U接口的各种工作状态，方便维护。设备对网管信息进行透传，不影响网管对基站的监控功能，具有远端U接口与局端U接口关联功能，基站侧U接口和2M状态可反映到局端（RAIU或CSC）U接口上，便于网管监控。在线路防雷击方面，具有专门的防雷击设计，并在过流、过压保护方面作了专门设计。其它方面，设备工作电压AC220V或DC48V可选，DC48V输入不分极性，便于安装连接。复用器局端、远端设备兼容。远端复用器支持基站距离与RAIU或CSC相当。U接口连接采用弹簧压线座，连接方便、可靠。1．局端复用器安装：1）安装于基站控制器（CSC）、远端模块（RAIU）或传输机房，安装于标准机架上；2）连接接地线；3）连接DC48电缆，电源头插入电源插座；4）制作2M电缆头，连接DDF架与复用器的2M连线；5）连接MDF架与复用器U接口连线，必须按照顺序一一连接以免错接；6）设置复用器为局端（前面板的第七位拨码开关向下拨，其它位向上拨）；7）打开电源开关；2．远端复用器安装：1)安装于基站附近的传输机房，安装于标准机架上；2)连接接地线；3)连接DC48电缆，电源头插入电源插座；4)制作2M电缆头，连接DDF架与复用器的2M连线；第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页5)连接MDF架与复用器U接口连线，需严格对应局端复用器连接；6)设置复用器为远端（前面板的拨码开关全向上拨）；7)打开电源开关。3．开通基站：1）对基站复位，或对复用器作开通复位；2）检查局、远端复用器2M状态指示灯是否正常，即RCL和RLOS是否亮，不亮则检查2M连线是否合格，或2M收、发是否接反，再则检查2M传输线路是否正常；3）①检查局、远复用器U接口激活灯是否亮，可通过对端显示按键查看对端复用器U接口激活状态；②局端复用器连接了基站控制器（CSC）或远端模块（RAIU）接口板的端子的对应指示灯应该亮，如不亮则检查接口板与复用器之间的连线是否正确，或检查接口板工作是否正常；③在每台复用器上都有可观察对端复用器U接口状态的按键，L/R键按下，U接口状态灯显示的是对端复用器U接口状态，当能观察到对端状态时，表明2M传输工作正常，④在远端复用器侧，U接口连接了基站（基站已上电）的端口，对应的U接口指示灯应为亮，灯不亮时，应检查基站到复用器的双绞线连接是否正确，或考虑基站距离远端复用器距离是否超过4公里较多，或线路环阻大于1200欧较多；4）通过网管对基站配置数据，配置完成后重启基站或复位远端复用器一次；4．特殊检测方法1）在不能开通基站时...
