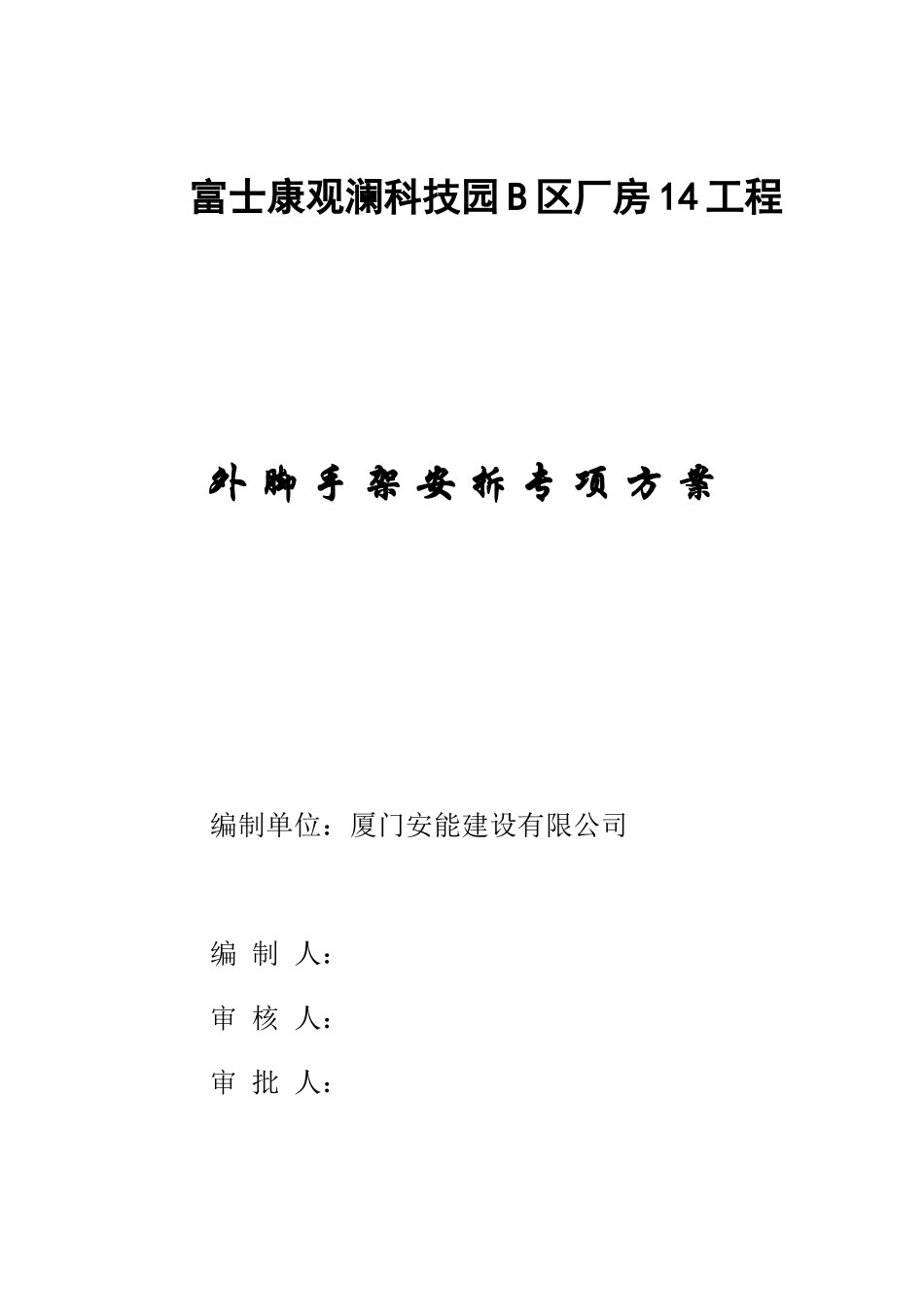

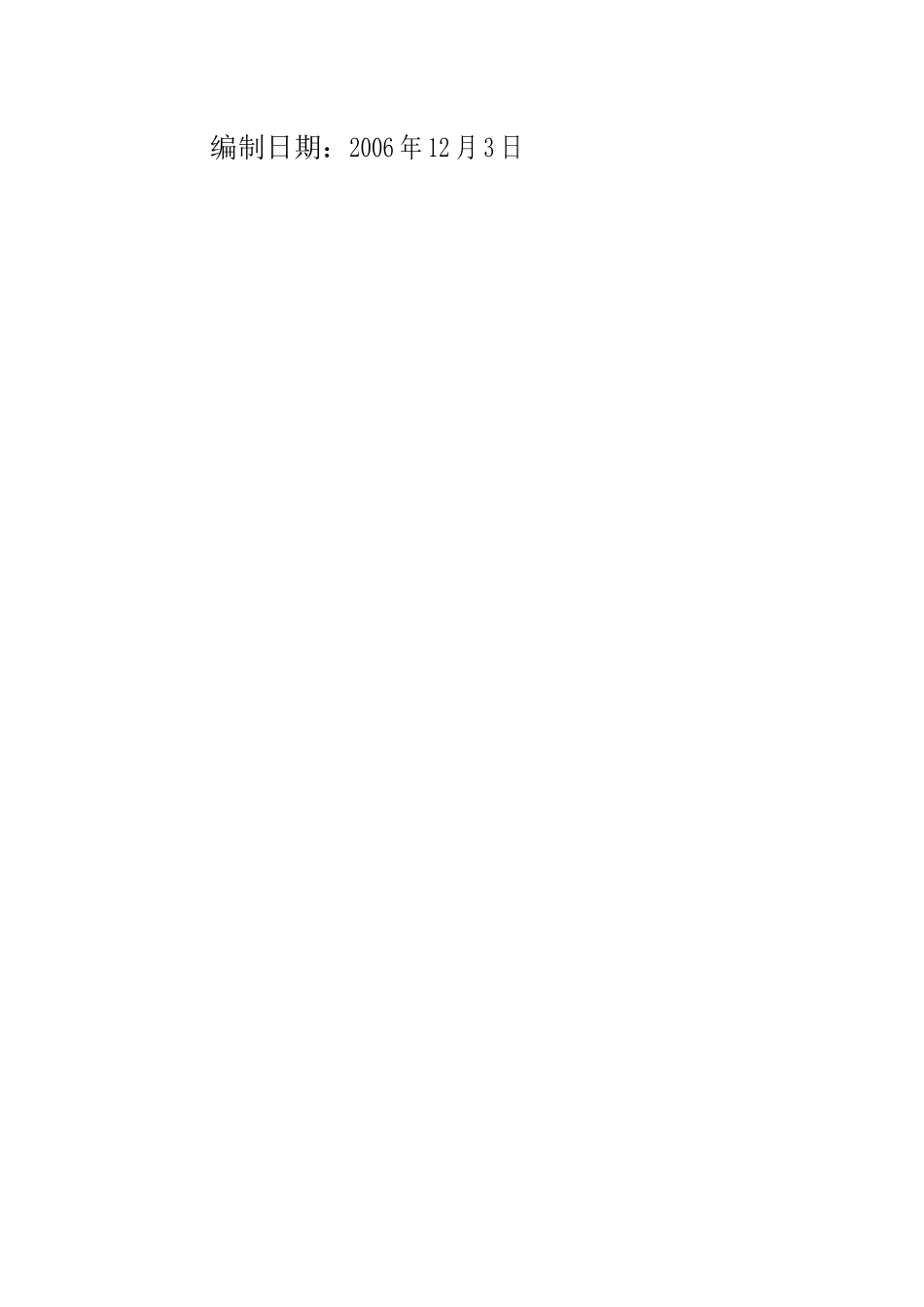

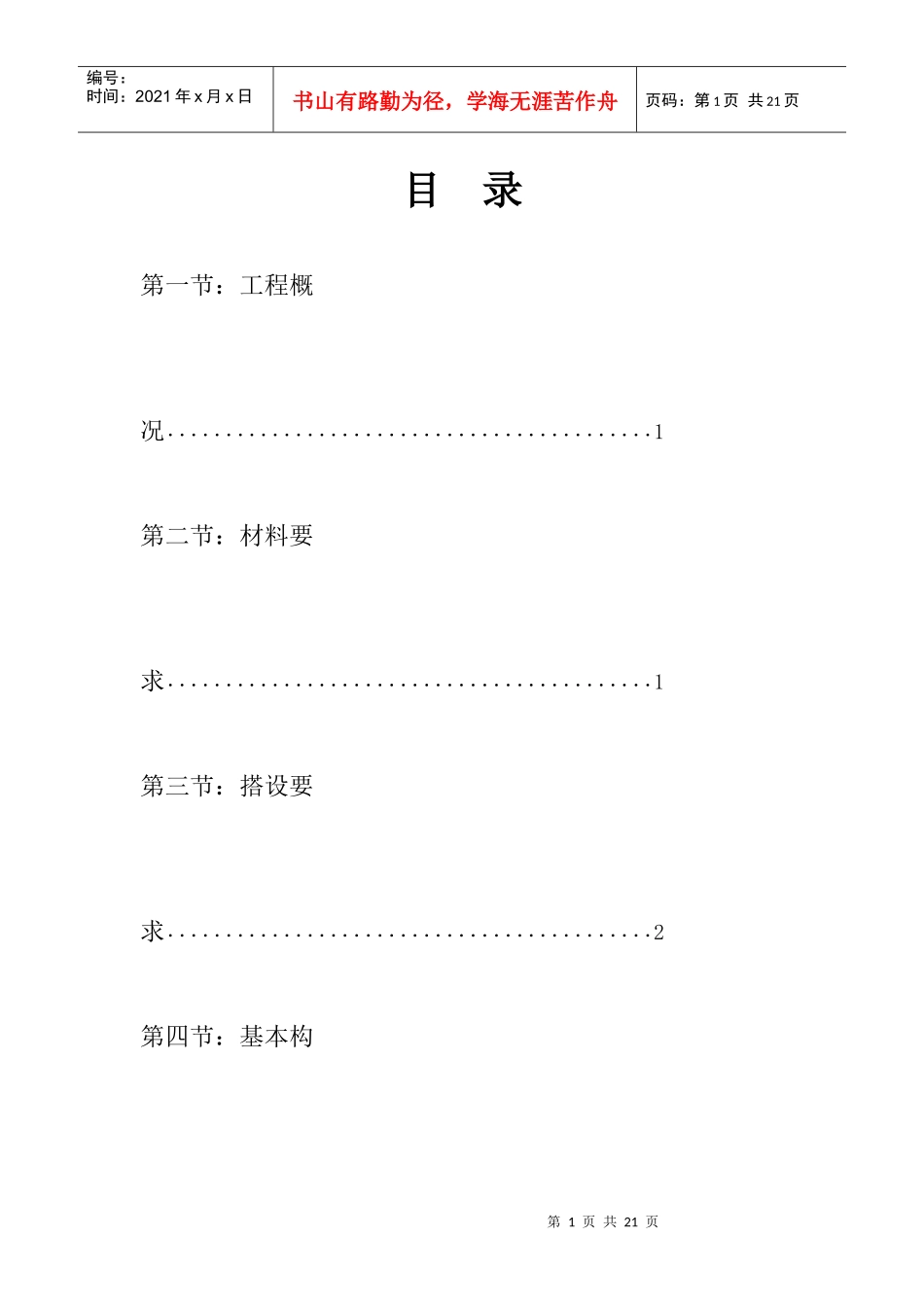

富士康观澜科技园B区厂房14工程外脚手架安拆专项方案编制单位:厦门安能建设有限公司编制人:审核人:审批人:编制日期:2006年12月3日第1页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共21页目录第一节:工程概况··········································1第二节:材料要求··········································1第三节:搭设要求··········································2第四节:基本构第2页共21页第1页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共21页造··········································2第五节:搭设的顺序·············································6第六节:拆除方法··········································6第七节:外脚手架的安全管理··········································7附录:1:立杆稳定性计算·····································第3页共21页第2页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共21页92:连墙件计算···········································11一、工程概况本工程为富士康观澜科技园B区厂房14工程,由鸿富锦精密工业(深圳)有限公司兴建,中国建筑西北设计研究院设计,厦门安能建设有限公司施工。四层框架结构,总建筑面积为88980m2,其中14(II)建筑面积35996m2,14(I)建筑面积52984m2,首层总高度8.6米,1-11/G-F轴、1-3/F-B轴、1-第4页共21页第3页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共21页11轴/A-B轴为一层架空层,层高4.5米,二层高度5米,三层高度5米,四层高度4.5米。总建筑高度为27.6m。二、材料要求1、钢管:采用48外径,壁厚为3.5mm镀锌焊接钢管,并应符合现行国家标准GB/T13793,材质符合Q235-A级钢规定。2、扣件:采用锻铸铁扣件,其材质应符合现行国家标准《钢管脚手架扣件》(GB15831)规定,不得有脆裂、变形、滑丝现象,扣件表面应进行防锈处理,扣件活动部位应能灵活转动。当扣件夹紧钢管时,开口处的最小距离不大于5mm。3、安全立网应使用深圳市建设局指定的合格产品,要有出厂合格证和准用证,不得使用腐烂、变质和破损严重的安全立网。4、脚手板:采用6.5钢筋焊接的钢笆片,重量不大于30kg。第5页共21页第4页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共21页5、挡脚板:采用18mm厚胶合板。三、搭设要求外脚手架采用双排单立杆扣件式钢管脚手架,立杆纵距1.5m,横距1.05m,水平杆步距1.8m。根据建筑外围总高度24.5m,确定外脚手架的搭设总高度为27.5m,可不考虑卸荷。脚手架自重和活荷载(考虑三层装饰施工)通过立杆传递给地面,内立杆距外墙(阳台凸出面)500mm,脚手架作业步档内满铺钢笆片脚手板,(不得超过十步)。脚手架外侧绑扎18mm厚胶合板挡脚板(20cm高)及张设密目安全网。四、基本构造1、立杆除在顶层可采用搭接外,其余各接头必须采用对接扣件对接,并做到:(1)、立杆上的对接扣件应交错布置,两相邻立杆接头不应设在同步同跨内,在高度方向错开的距离应不小于500mm,各接头中心距主接点的距离不应大于步距的1/3。第6页共21页第5页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共21页(2)、立杆的搭接长度不小于1m,不少于两个旋转扣件固定,端部扣件盖板的边缘至杆端距离应不小于100mm。2、大横杆设于小横杆之上,在立杆的内侧,并采用直角扣件与小横杆紧扣,宜采用对接扣件连接;也可采用搭接,应符合以下要求:(1)、对接扣件交错布置,不应设立在同一步同...
