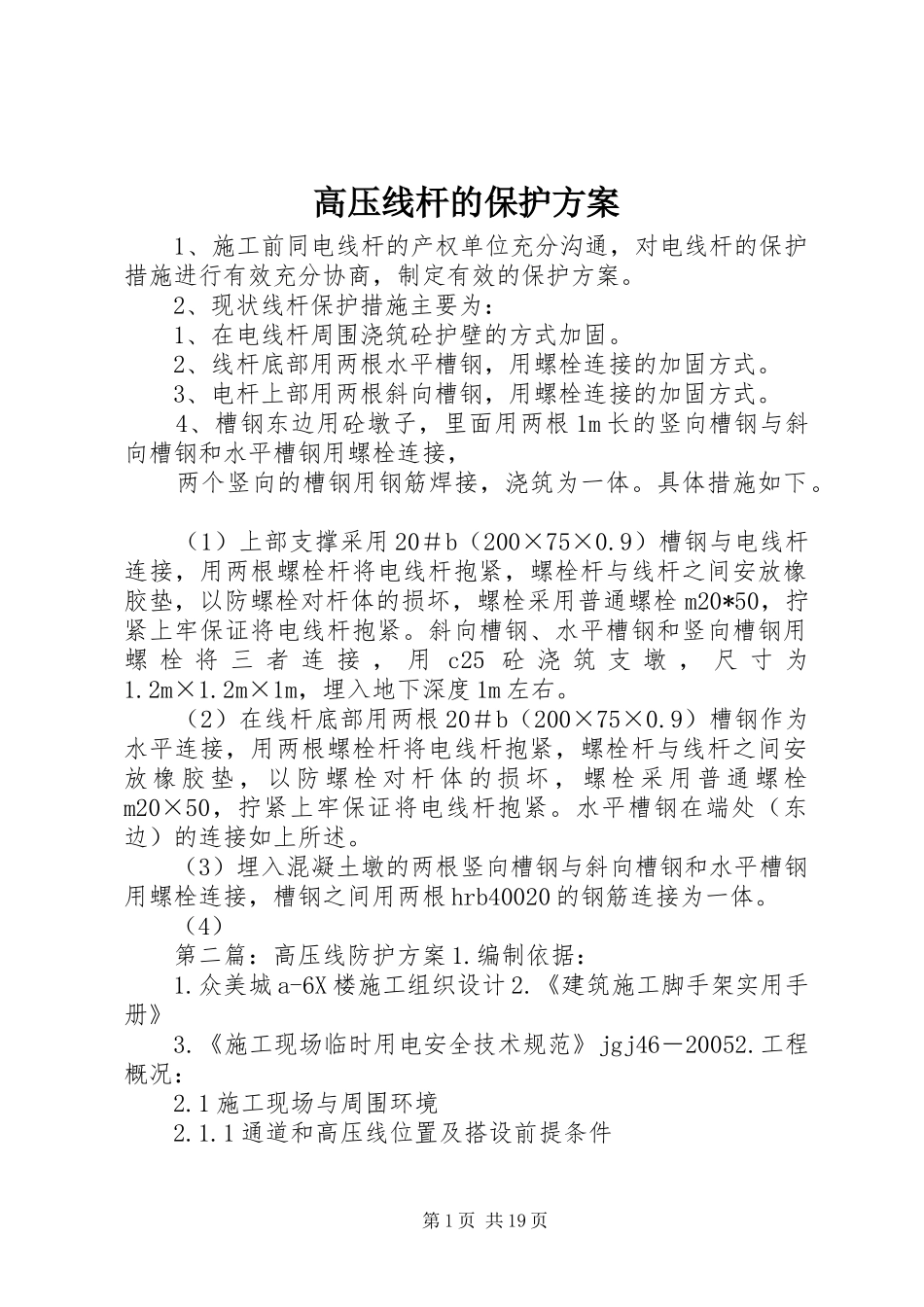

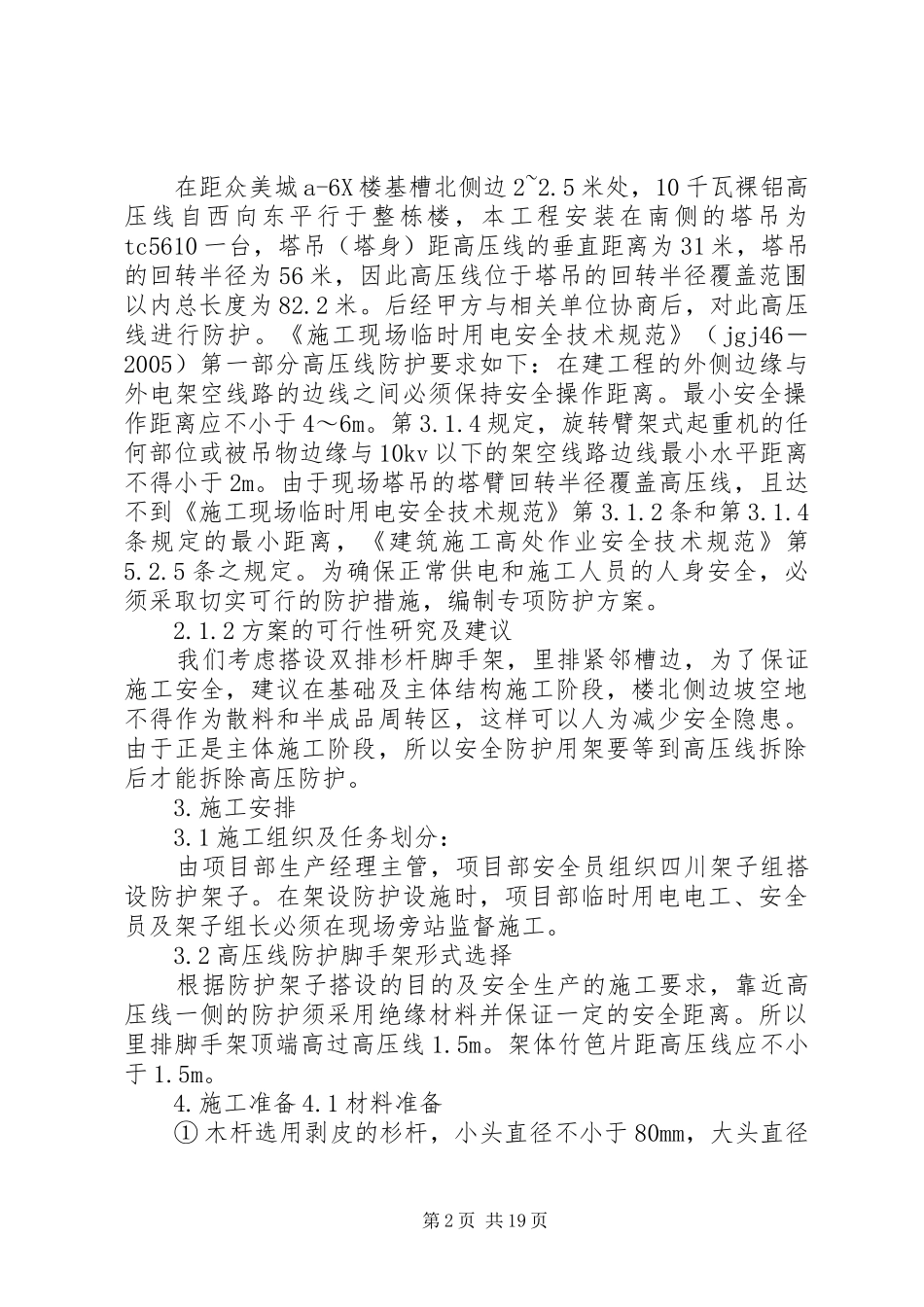

高压线杆的保护方案1、施工前同电线杆的产权单位充分沟通，对电线杆的保护措施进行有效充分协商，制定有效的保护方案。2、现状线杆保护措施主要为：1、在电线杆周围浇筑砼护壁的方式加固。2、线杆底部用两根水平槽钢，用螺栓连接的加固方式。3、电杆上部用两根斜向槽钢，用螺栓连接的加固方式。4、槽钢东边用砼墩子，里面用两根1m长的竖向槽钢与斜向槽钢和水平槽钢用螺栓连接，两个竖向的槽钢用钢筋焊接，浇筑为一体。具体措施如下。（1）上部支撑采用20＃b（200×75×0.9）槽钢与电线杆连接，用两根螺栓杆将电线杆抱紧，螺栓杆与线杆之间安放橡胶垫，以防螺栓对杆体的损坏，螺栓采用普通螺栓m20*50，拧紧上牢保证将电线杆抱紧。斜向槽钢、水平槽钢和竖向槽钢用螺栓将三者连接，用c25砼浇筑支墩，尺寸为1.2m×1.2m×1m，埋入地下深度1m左右。（2）在线杆底部用两根20＃b（200×75×0.9）槽钢作为水平连接，用两根螺栓杆将电线杆抱紧，螺栓杆与线杆之间安放橡胶垫，以防螺栓对杆体的损坏，螺栓采用普通螺栓m20×50，拧紧上牢保证将电线杆抱紧。水平槽钢在端处（东边）的连接如上所述。（3）埋入混凝土墩的两根竖向槽钢与斜向槽钢和水平槽钢用螺栓连接，槽钢之间用两根hrb40020的钢筋连接为一体。（4）第二篇：高压线防护方案1.编制依据：1.众美城a-6X楼施工组织设计2.《建筑施工脚手架实用手册》3.《施工现场临时用电安全技术规范》jgj46－20052.工程概况：2.1施工现场与周围环境2.1.1通道和高压线位置及搭设前提条件第1页共19页在距众美城a-6X楼基槽北侧边2~2.5米处，10千瓦裸铝高压线自西向东平行于整栋楼，本工程安装在南侧的塔吊为tc5610一台，塔吊（塔身）距高压线的垂直距离为31米，塔吊的回转半径为56米，因此高压线位于塔吊的回转半径覆盖范围以内总长度为82.2米。后经甲方与相关单位协商后，对此高压线进行防护。《施工现场临时用电安全技术规范》（jgj46－2005）第一部分高压线防护要求如下：在建工程的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。最小安全操作距离应不小于4～6m。第3.1.4规定，旋转臂架式起重机的任何部位或被吊物边缘与10kv以下的架空线路边线最小水平距离不得小于2m。由于现场塔吊的塔臂回转半径覆盖高压线，且达不到《施工现场临时用电安全技术规范》第3.1.2条和第3.1.4条规定的最小距离，《建筑施工高处作业安全技术规范》第5.2.5条之规定。为确保正常供电和施工人员的人身安全，必须采取切实可行的防护措施，编制专项防护方案。2.1.2方案的可行性研究及建议我们考虑搭设双排杉杆脚手架，里排紧邻槽边，为了保证施工安全，建议在基础及主体结构施工阶段，楼北侧边坡空地不得作为散料和半成品周转区，这样可以人为减少安全隐患。由于正是主体施工阶段，所以安全防护用架要等到高压线拆除后才能拆除高压防护。3.施工安排3.1施工组织及任务划分：由项目部生产经理主管，项目部安全员组织四川架子组搭设防护架子。在架设防护设施时，项目部临时用电电工、安全员及架子组长必须在现场旁站监督施工。3.2高压线防护脚手架形式选择根据防护架子搭设的目的及安全生产的施工要求，靠近高压线一侧的防护须采用绝缘材料并保证一定的安全距离。所以里排脚手架顶端高过高压线1.5m。架体竹笆片距高压线应不小于1.5m。4.施工准备4.1材料准备①木杆选用剥皮的杉杆，小头直径不小于80mm，大头直径第2页共19页为120mm。腐朽、折裂、枯节的木杆，一律禁止使用。②材料计划表搭设高压线防护架主要材料，2。8灰土、杉杆（6米、4米）、竹笆片、8X铅丝、彩旗。4.2技术准备4.2.1了解项目施工的具体情况及施工步骤。4.2.2熟悉防护架搭设的安全技术规程。4.2.3要向操作人员进行详细的技术交底和安全交底。4.3人员准备4.3.1防护架施工设专业架子工长负责，对其安装、拆除、检查和围护设安全监督检查人员，确保桥架的搭设和使用符合设计要求。4.3.2配备体检合格并经《特种作业人员安全技术管理规则》考核和安全教育培训合格的架子工持证上岗进行施工。4.3.3劳动力准备：搭设高压线防护架劳动力计划，见下列搭设外电防护架劳动力计划：工种架子工电工人数34人2人4.4现...
