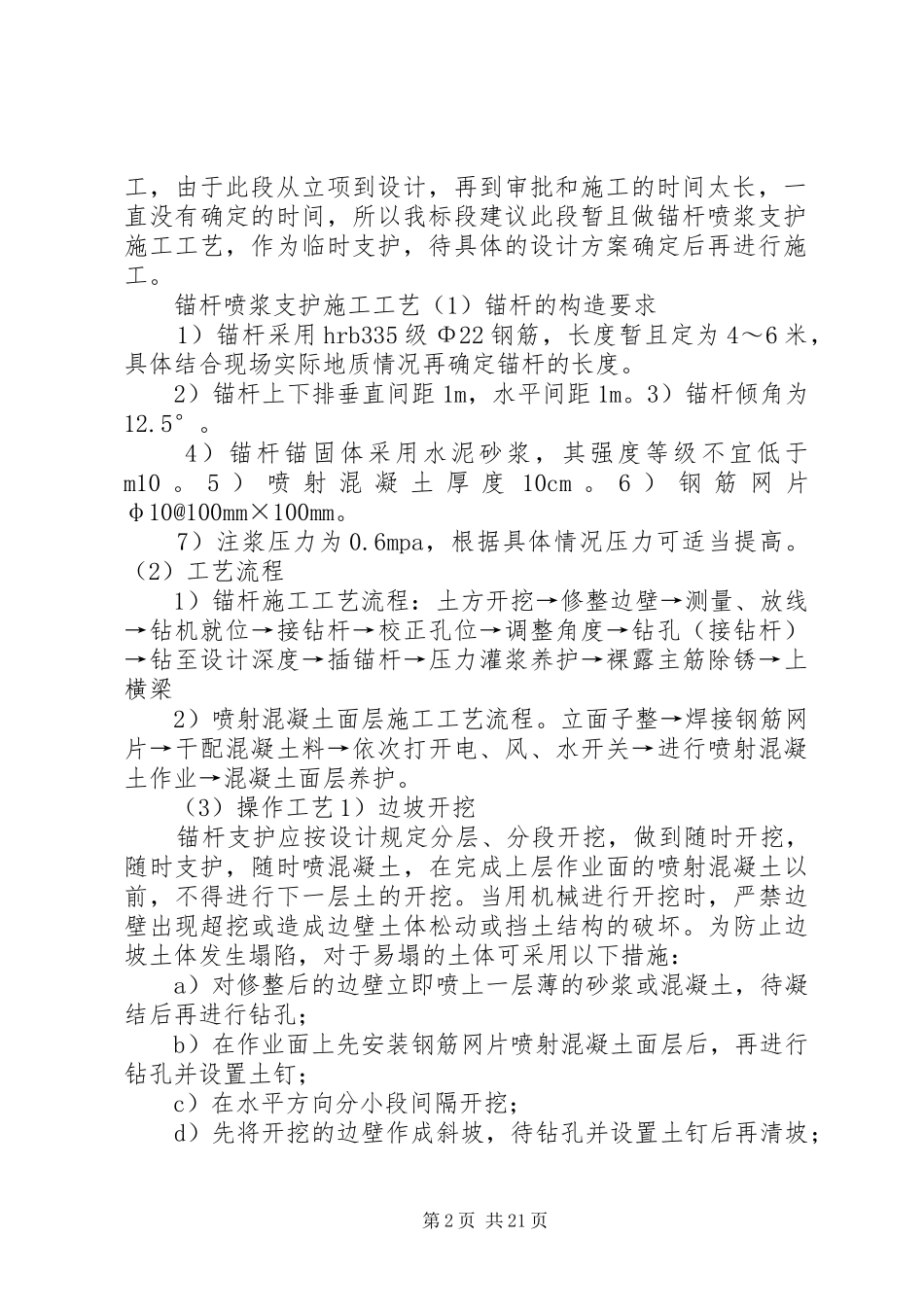

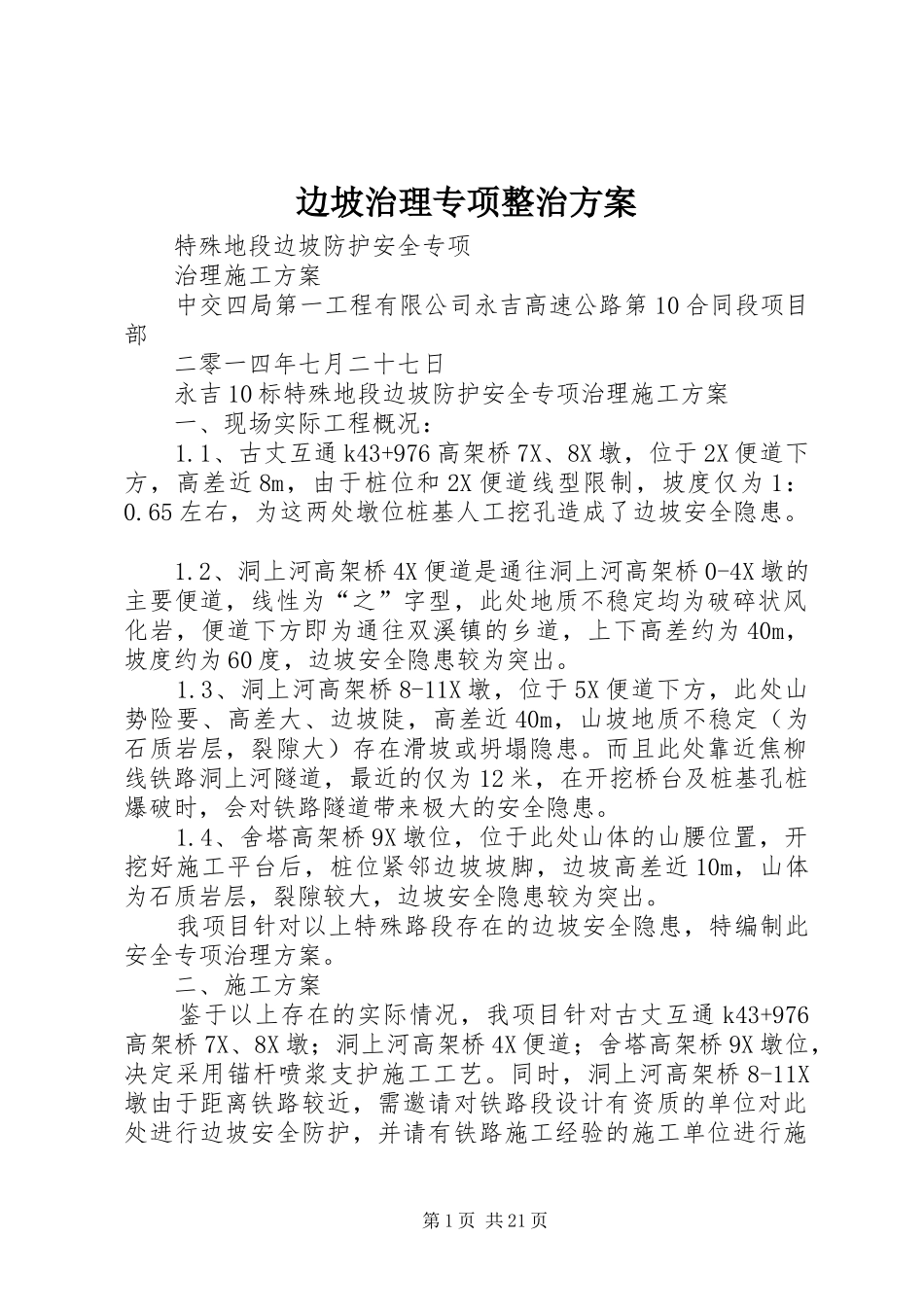

边坡治理专项整治方案特殊地段边坡防护安全专项治理施工方案中交四局第一工程有限公司永吉高速公路第10合同段项目部二零一四年七月二十七日永吉10标特殊地段边坡防护安全专项治理施工方案一、现场实际工程概况：1.1、古丈互通k43+976高架桥7X、8X墩，位于2X便道下方，高差近8m，由于桩位和2X便道线型限制，坡度仅为1：0.65左右，为这两处墩位桩基人工挖孔造成了边坡安全隐患。1.2、洞上河高架桥4X便道是通往洞上河高架桥0-4X墩的主要便道，线性为“之”字型，此处地质不稳定均为破碎状风化岩，便道下方即为通往双溪镇的乡道，上下高差约为40m，坡度约为60度，边坡安全隐患较为突出。1.3、洞上河高架桥8-11X墩，位于5X便道下方，此处山势险要、高差大、边坡陡，高差近40m，山坡地质不稳定（为石质岩层，裂隙大）存在滑坡或坍塌隐患。而且此处靠近焦柳线铁路洞上河隧道，最近的仅为12米，在开挖桥台及桩基孔桩爆破时，会对铁路隧道带来极大的安全隐患。1.4、舍塔高架桥9X墩位，位于此处山体的山腰位置，开挖好施工平台后，桩位紧邻边坡坡脚，边坡高差近10m，山体为石质岩层，裂隙较大，边坡安全隐患较为突出。我项目针对以上特殊路段存在的边坡安全隐患，特编制此安全专项治理方案。二、施工方案鉴于以上存在的实际情况，我项目针对古丈互通k43+976高架桥7X、8X墩；洞上河高架桥4X便道；舍塔高架桥9X墩位，决定采用锚杆喷浆支护施工工艺。同时，洞上河高架桥8-11X墩由于距离铁路较近，需邀请对铁路段设计有资质的单位对此处进行边坡安全防护，并请有铁路施工经验的施工单位进行施第1页共21页工，由于此段从立项到设计，再到审批和施工的时间太长，一直没有确定的时间，所以我标段建议此段暂且做锚杆喷浆支护施工工艺，作为临时支护，待具体的设计方案确定后再进行施工。锚杆喷浆支护施工工艺（1）锚杆的构造要求1）锚杆采用hrb335级Φ22钢筋，长度暂且定为4～6米，具体结合现场实际地质情况再确定锚杆的长度。2）锚杆上下排垂直间距1m，水平间距1m。3）锚杆倾角为12.5°。4）锚杆锚固体采用水泥砂浆，其强度等级不宜低于m10。5）喷射混凝土厚度10cm。6）钢筋网片φ10@100mm×100mm。7）注浆压力为0.6mpa，根据具体情况压力可适当提高。（2）工艺流程1）锚杆施工工艺流程：土方开挖→修整边壁→测量、放线→钻机就位→接钻杆→校正孔位→调整角度→钻孔（接钻杆）→钻至设计深度→插锚杆→压力灌浆养护→裸露主筋除锈→上横梁2）喷射混凝土面层施工工艺流程。立面子整→焊接钢筋网片→干配混凝土料→依次打开电、风、水开关→进行喷射混凝土作业→混凝土面层养护。（3）操作工艺1）边坡开挖锚杆支护应按设计规定分层、分段开挖，做到随时开挖，随时支护，随时喷混凝土，在完成上层作业面的喷射混凝土以前，不得进行下一层土的开挖。当用机械进行开挖时，严禁边壁出现超挖或造成边壁土体松动或挡土结构的破坏。为防止边坡土体发生塌陷，对于易塌的土体可采用以下措施：a）对修整后的边壁立即喷上一层薄的砂浆或混凝土，待凝结后再进行钻孔；b）在作业面上先安装钢筋网片喷射混凝土面层后，再进行钻孔并设置土钉；c）在水平方向分小段间隔开挖；d）先将开挖的边壁作成斜坡，待钻孔并设置土钉后再清坡；第2页共21页e）开挖时沿开挖面垂直击入钢筋和钢管或注浆加固土体。（4）钻孔与锚杆制作1）钻孔时要保证位置正确（上下左右及角度），防止高低参差不齐和相互交错。2）钻进时要比设计深度多钻进100～200mm，以防止孔深不够。3）锚杆应由专人制作，接长应采用直螺纹对接，为使锚杆置于钻孔的中心，应在锚杆上每隔1500mm设置定位器一个；钻孔完毕后应立即安插锚杆以防塌孔。（5）注浆1）注浆管在使用前应检查有无破裂和堵塞，接口处要牢固，防止注浆压力加大时开裂跑浆；注浆管应随锚杆同时插入，在灌浆过程中看见孔口出浆时再封闭孔口。2）注浆前要用水引路、润湿输浆管道；灌浆后要及时清洗输浆管道、灌浆设备；灌浆后自然养护不少于7d。（6）喷射混凝土1）在喷射混凝土前，面层内的钢筋网片牢固固定在边坡壁上并符合规定的保护层厚度的要求。钢筋网片可用插入土中的钢筋固定，在混凝土...
