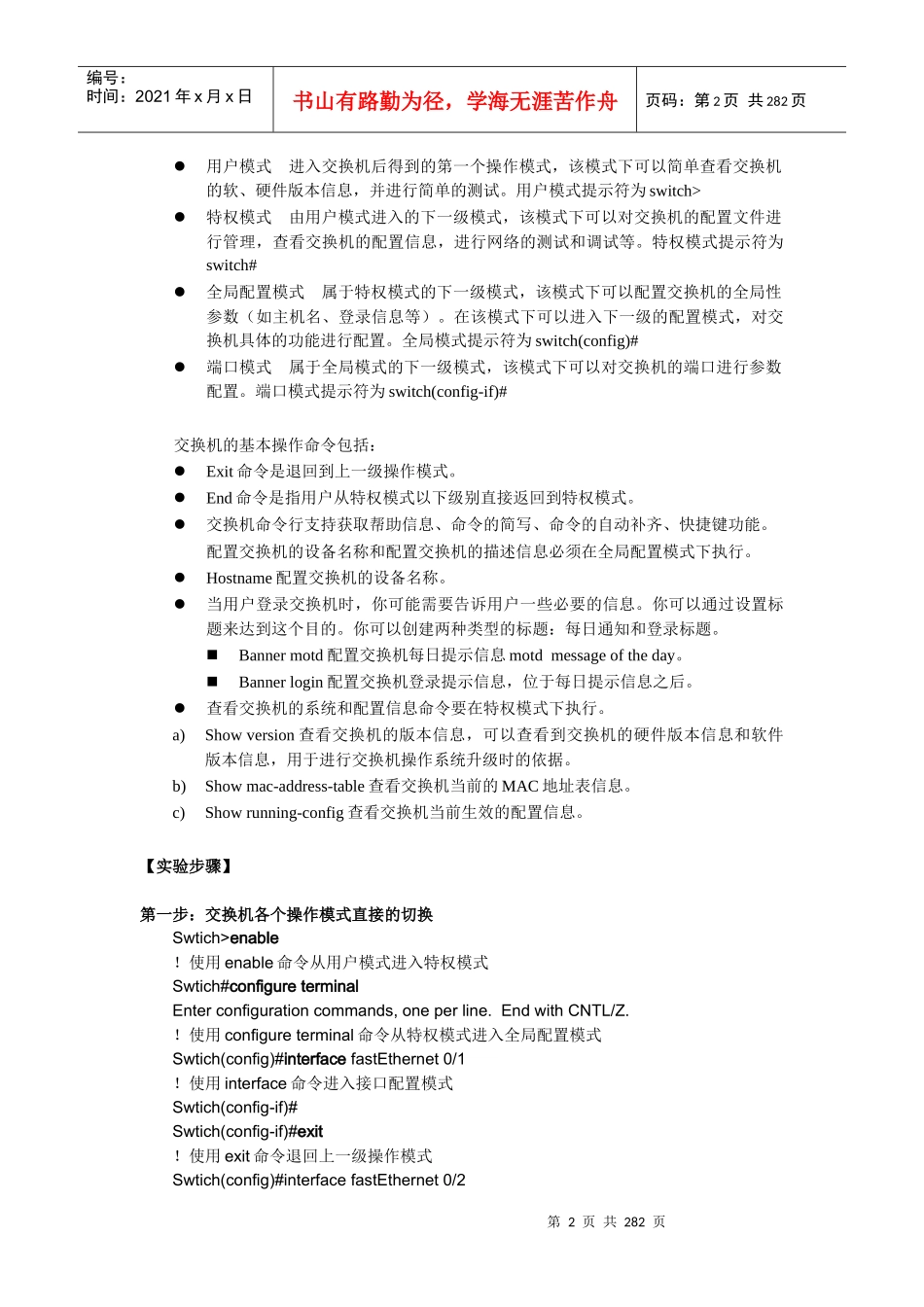

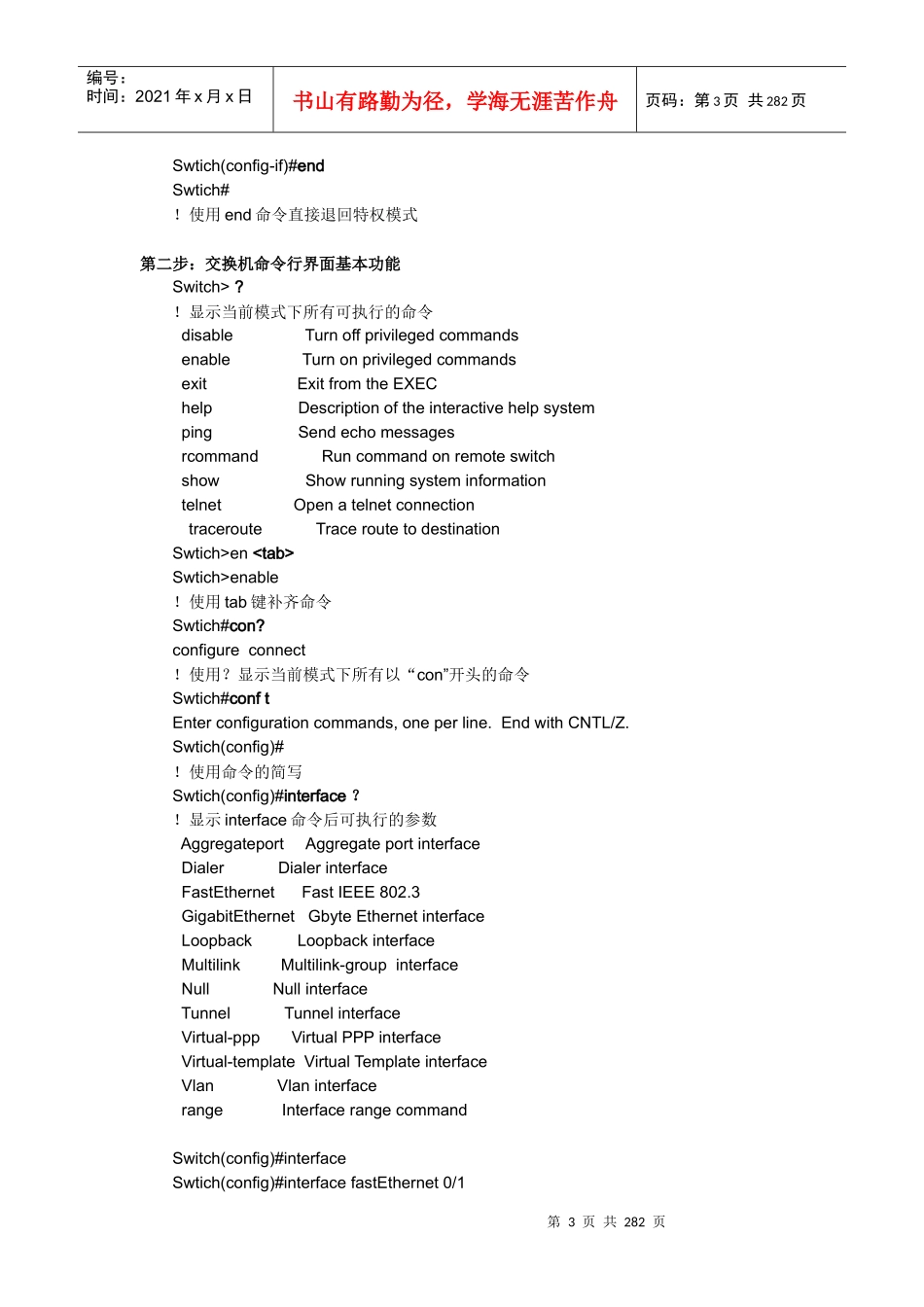

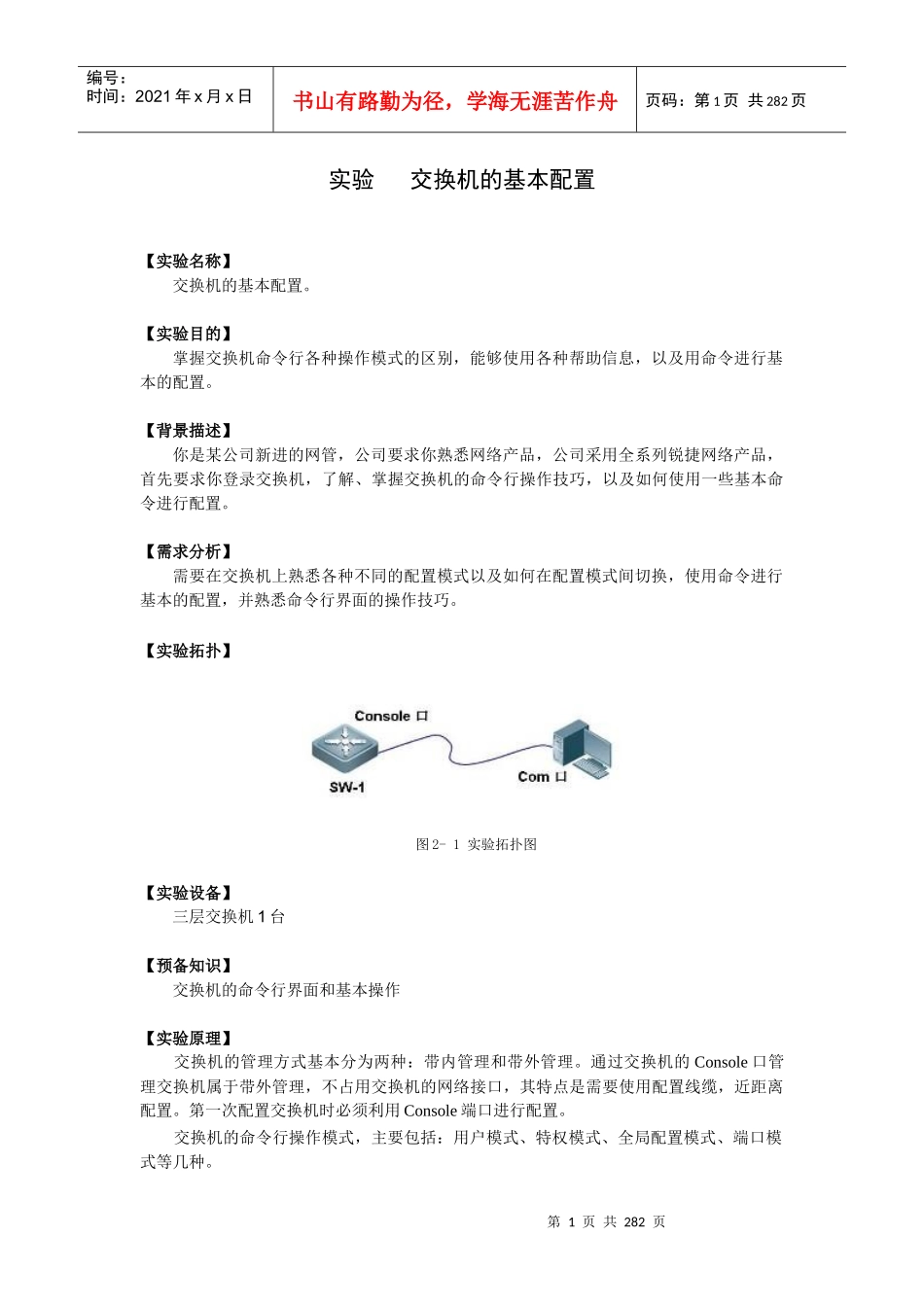

第1页共282页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共282页实验交换机的基本配置【实验名称】交换机的基本配置。【实验目的】掌握交换机命令行各种操作模式的区别，能够使用各种帮助信息，以及用命令进行基本的配置。【背景描述】你是某公司新进的网管，公司要求你熟悉网络产品，公司采用全系列锐捷网络产品，首先要求你登录交换机，了解、掌握交换机的命令行操作技巧，以及如何使用一些基本命令进行配置。【需求分析】需要在交换机上熟悉各种不同的配置模式以及如何在配置模式间切换，使用命令进行基本的配置，并熟悉命令行界面的操作技巧。【实验拓扑】图2-1实验拓扑图【实验设备】三层交换机1台【预备知识】交换机的命令行界面和基本操作【实验原理】交换机的管理方式基本分为两种：带内管理和带外管理。通过交换机的Console口管理交换机属于带外管理，不占用交换机的网络接口，其特点是需要使用配置线缆，近距离配置。第一次配置交换机时必须利用Console端口进行配置。交换机的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、端口模式等几种。第2页共282页第1页共282页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共282页用户模式进入交换机后得到的第一个操作模式，该模式下可以简单查看交换机的软、硬件版本信息，并进行简单的测试。用户模式提示符为switch>特权模式由用户模式进入的下一级模式，该模式下可以对交换机的配置文件进行管理，查看交换机的配置信息，进行网络的测试和调试等。特权模式提示符为switch#全局配置模式属于特权模式的下一级模式，该模式下可以配置交换机的全局性参数（如主机名、登录信息等）。在该模式下可以进入下一级的配置模式，对交换机具体的功能进行配置。全局模式提示符为switch(config)#端口模式属于全局模式的下一级模式，该模式下可以对交换机的端口进行参数配置。端口模式提示符为switch(config-if)#交换机的基本操作命令包括：Exit命令是退回到上一级操作模式。End命令是指用户从特权模式以下级别直接返回到特权模式。交换机命令行支持获取帮助信息、命令的简写、命令的自动补齐、快捷键功能。配置交换机的设备名称和配置交换机的描述信息必须在全局配置模式下执行。Hostname配置交换机的设备名称。当用户登录交换机时，你可能需要告诉用户一些必要的信息。你可以通过设置标题来达到这个目的。你可以创建两种类型的标题：每日通知和登录标题。Bannermotd配置交换机每日提示信息motdmessageoftheday。Bannerlogin配置交换机登录提示信息，位于每日提示信息之后。查看交换机的系统和配置信息命令要在特权模式下执行。a)Showversion查看交换机的版本信息，可以查看到交换机的硬件版本信息和软件版本信息，用于进行交换机操作系统升级时的依据。b)Showmac-address-table查看交换机当前的MAC地址表信息。c)Showrunning-config查看交换机当前生效的配置信息。【实验步骤】第一步：交换机各个操作模式直接的切换Swtich>enable！使用enable命令从用户模式进入特权模式Swtich#configureterminalEnterconfigurationcommands,oneperline.EndwithCNTL/Z.！使用configureterminal命令从特权模式进入全局配置模式Swtich(config)#interfacefastEthernet0/1！使用interface命令进入接口配置模式Swtich(config-if)#Swtich(config-if)#exit！使用exit命令退回上一级操作模式Swtich(config)#interfacefastEthernet0/2第3页共282页第2页共282页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共282页Swtich(config-if)#endSwtich#！使用end命令直接退回特权模式第二步：交换机命令行界面基本功能Switch>?！显示当前模式下所有可执行的命令disableTurnoffprivilegedcommandsenableTurnonprivilegedcommandsexitExitfromtheEXEChelpDescriptionoftheinteractivehelpsystempingSendechomessagesrcommandRuncommandonremoteswitchshowShowrunningsysteminformationtelnetOpenatelnetconnectiontracerouteTraceroutetodestinationSwtich>en
