高考物理总复习 第九章 第二单元 第5课 实验 测定电源的电动势和内阻VIP免费

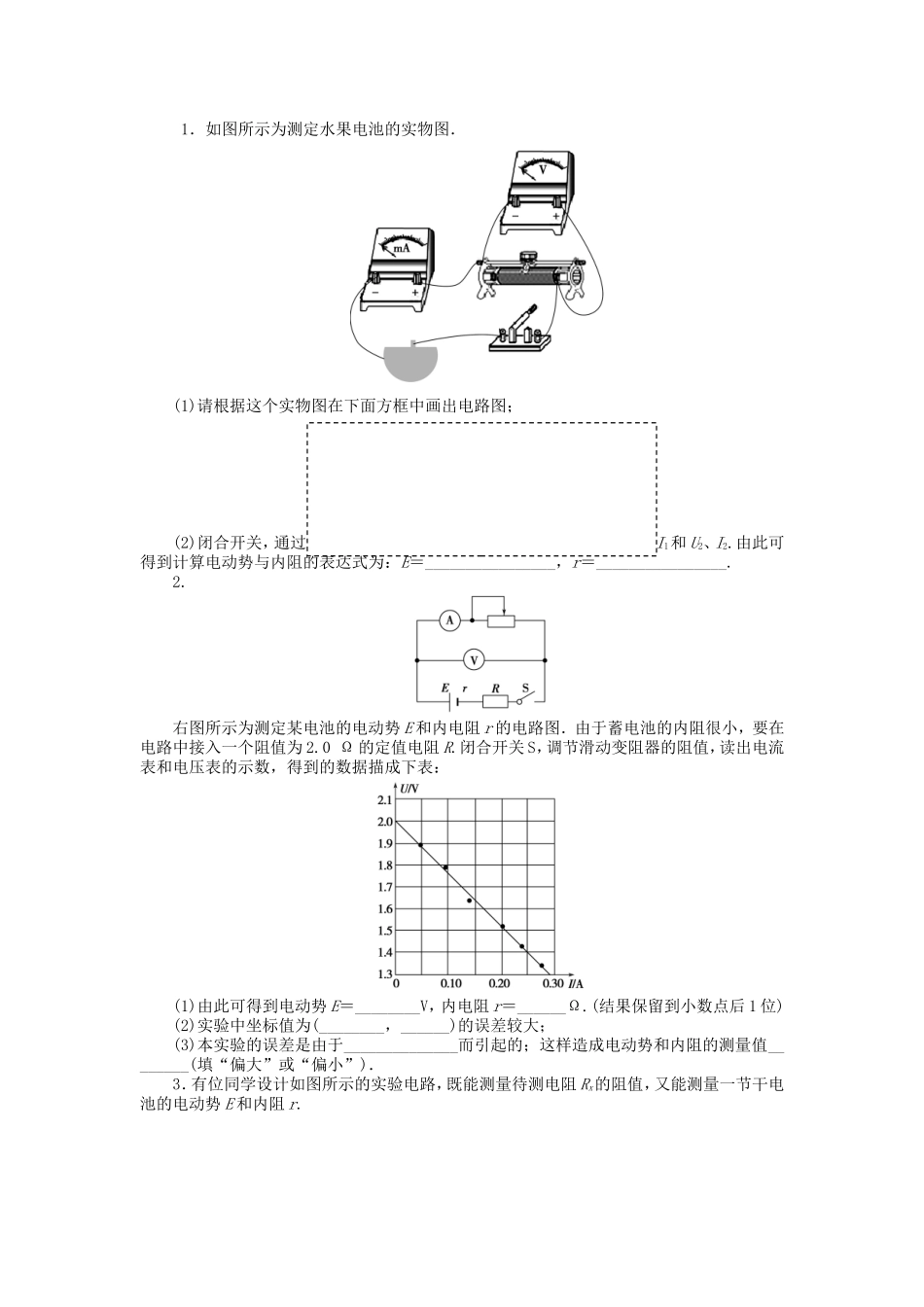

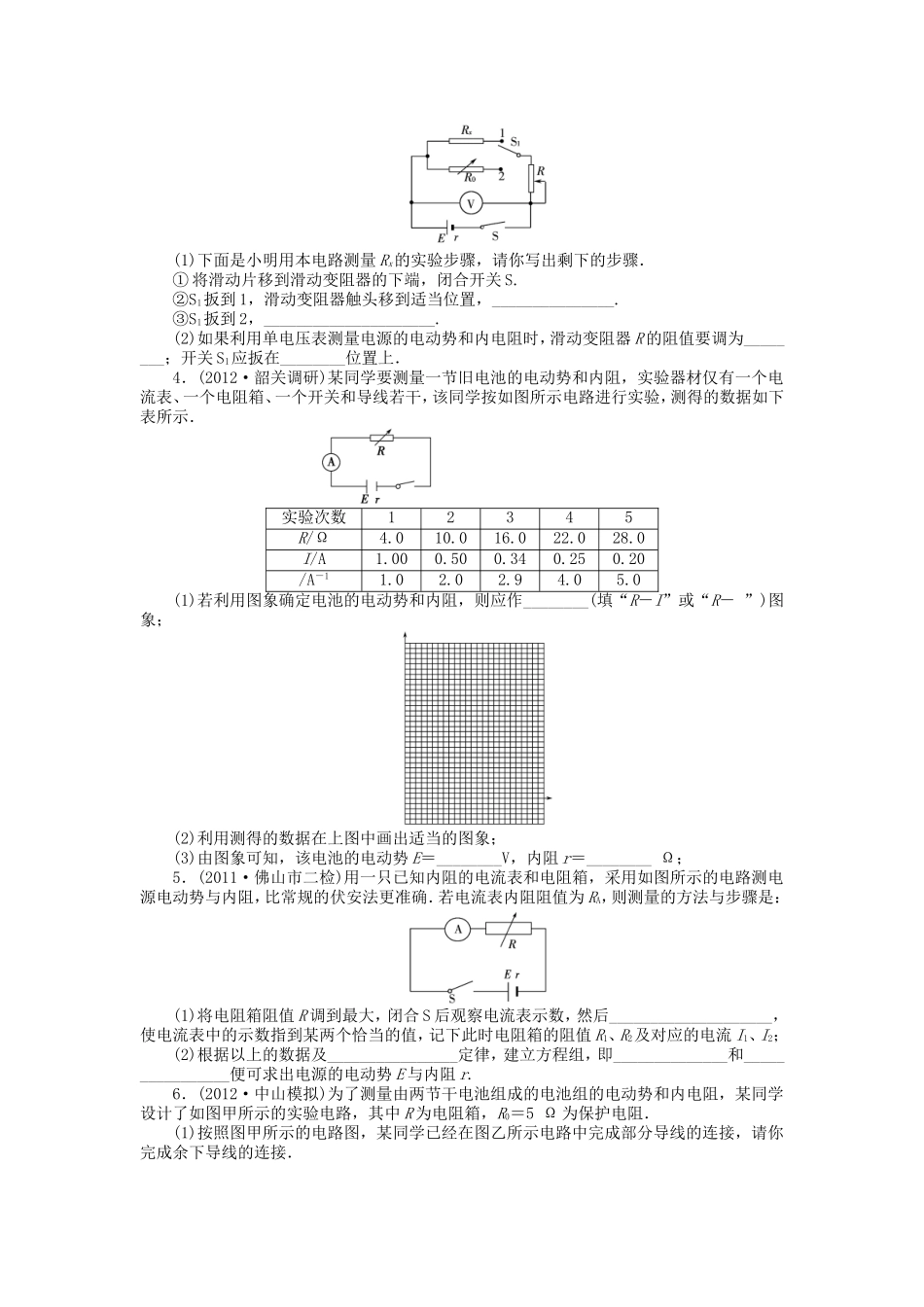

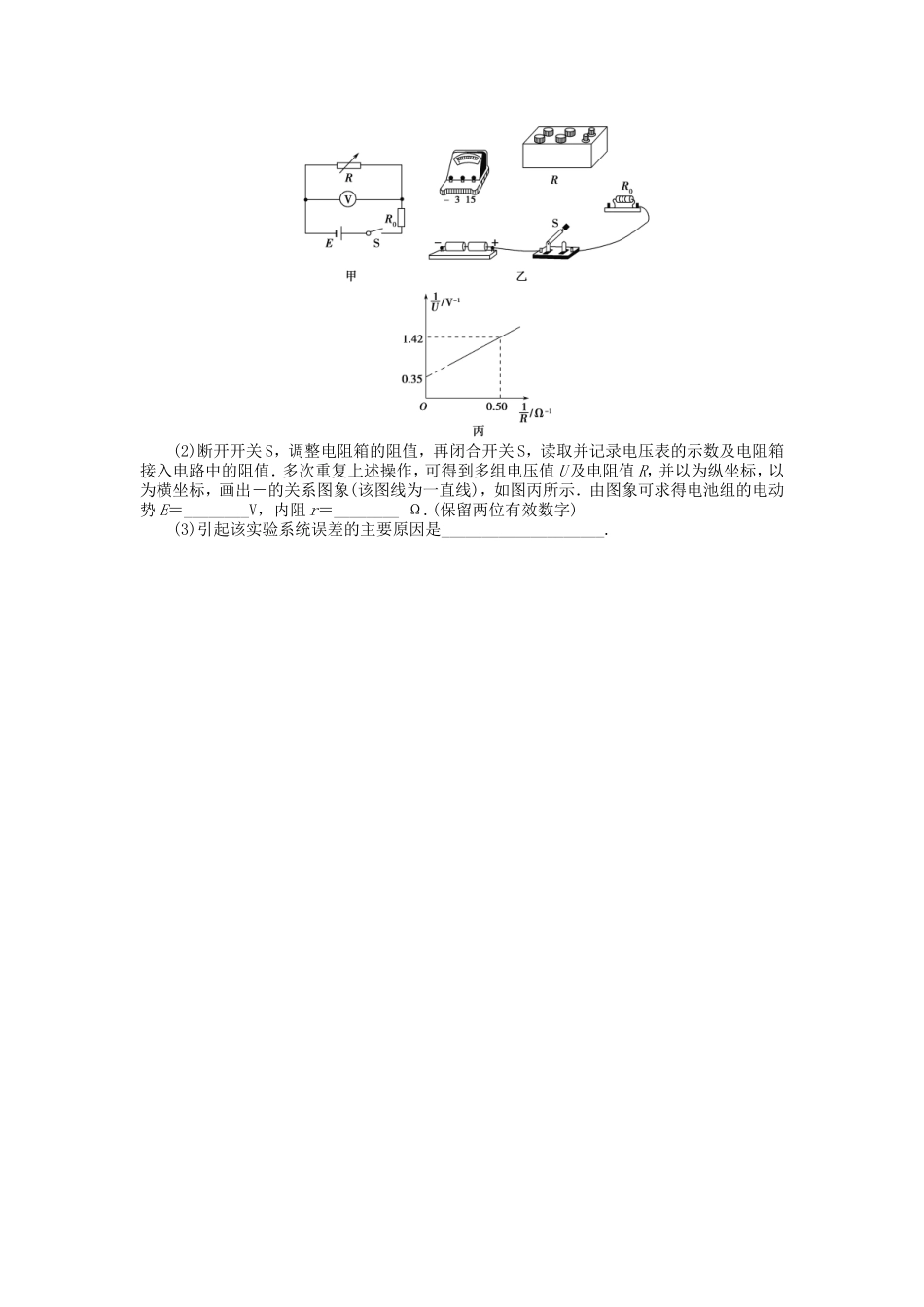

1．如图所示为测定水果电池的实物图．(1)请根据这个实物图在下面方框中画出电路图；(2)闭合开关，通过调节滑动变阻器的触头，分别读得两组数值为U1、I1和U2、I2.由此可得到计算电动势与内阻的表达式为：E＝________________，r＝________________.2.右图所示为测定某电池的电动势E和内电阻r的电路图．由于蓄电池的内阻很小，要在电路中接入一个阻值为2.0Ω的定值电阻R.闭合开关S，调节滑动变阻器的阻值，读出电流表和电压表的示数，得到的数据描成下表：(1)由此可得到电动势E＝________V，内电阻r＝______Ω.(结果保留到小数点后1位)(2)实验中坐标值为(________，______)的误差较大；(3)本实验的误差是由于______________而引起的；这样造成电动势和内阻的测量值________(填“偏大”或“偏小”)．3．有位同学设计如图所示的实验电路，既能测量待测电阻Rx的阻值，又能测量一节干电池的电动势E和内阻r.(1)下面是小明用本电路测量Rx的实验步骤，请你写出剩下的步骤．①将滑动片移到滑动变阻器的下端，闭合开关S.②S1扳到1，滑动变阻器触头移到适当位置，_______________.③S1扳到2，_____________________.(2)如果利用单电压表测量电源的电动势和内电阻时，滑动变阻器R的阻值要调为________；开关S1应扳在________位置上．4．(2012·韶关调研)某同学要测量一节旧电池的电动势和内阻，实验器材仅有一个电流表、一个电阻箱、一个开关和导线若干，该同学按如图所示电路进行实验，测得的数据如下表所示．实验次数12345R/Ω4.010.016.022.028.0I/A1.000.500.340.250.20/A－11.02.02.94.05.0(1)若利用图象确定电池的电动势和内阻，则应作________(填“R－I”或“R－”)图象；(2)利用测得的数据在上图中画出适当的图象；(3)由图象可知，该电池的电动势E＝________V，内阻r＝________Ω；5．(2011·佛山市二检)用一只已知内阻的电流表和电阻箱，采用如图所示的电路测电源电动势与内阻，比常规的伏安法更准确．若电流表内阻阻值为RA，则测量的方法与步骤是：(1)将电阻箱阻值R调到最大，闭合S后观察电流表示数，然后____________________，使电流表中的示数指到某两个恰当的值，记下此时电阻箱的阻值R1、R2及对应的电流I1、I2；(2)根据以上的数据及________________定律，建立方程组，即______________和________________便可求出电源的电动势E与内阻r.6．(2012·中山模拟)为了测量由两节干电池组成的电池组的电动势和内电阻，某同学设计了如图甲所示的实验电路，其中R为电阻箱，R0＝5Ω为保护电阻．(1)按照图甲所示的电路图，某同学已经在图乙所示电路中完成部分导线的连接，请你完成余下导线的连接．(2)断开开关S，调整电阻箱的阻值，再闭合开关S，读取并记录电压表的示数及电阻箱接入电路中的阻值．多次重复上述操作，可得到多组电压值U及电阻值R，并以为纵坐标，以为横坐标，画出－的关系图象(该图线为一直线)，如图丙所示．由图象可求得电池组的电动势E＝________V，内阻r＝________Ω.(保留两位有效数字)(3)引起该实验系统误差的主要原因是____________________.参考答案1．(1)电路图如图所示：(2)2．解析：(1)图象与纵轴的交点表示电池的电动势，图象斜率的绝对值表示r＋R(注意：不是r)．由图象可得电池的电动势E＝2.0V，由r＋R＝＝2.4(Ω)，得电池内阻r≈0.4Ω.(2)根据图象可知坐标值为(0.14A,1.64V)的误差较大．(3)流过电源内部的电流包括IA＋IV，而实验得到的电流是流过的电流IA，所以实验的误差是由于电压表的分流引起的，这样造成电动势与内电阻的测量值偏小．答案：(1)2.00.4(2)0.14A1.64V(3)电压表的分流偏小3．解析：测量电阻采用替代法，只要使接通Rx时的路端电压与接通R0时的路端电压相等，则电阻箱的电阻就等于待测电阻．测量电动势和内阻要把电阻箱当成电流表，即利用电压表的读数除以电阻箱的电阻为电路的电流；电压表的读数即为路端电压．答案：(1)②读出电压表示数U③保持R不变，调节R0使电压表示数仍为U，读出R0的值，即为Rx的阻值(2)零24．解析：本题是设计性实验，考查测电源电动势和内阻的实验数据处理、误差分析．(1)E＝IR＋Ir，R＝－r，由于R与成线性关系，应作R－...
