高考物理总复习 第九章 第二单元 第6课 实验 练习使用多用电表VIP免费

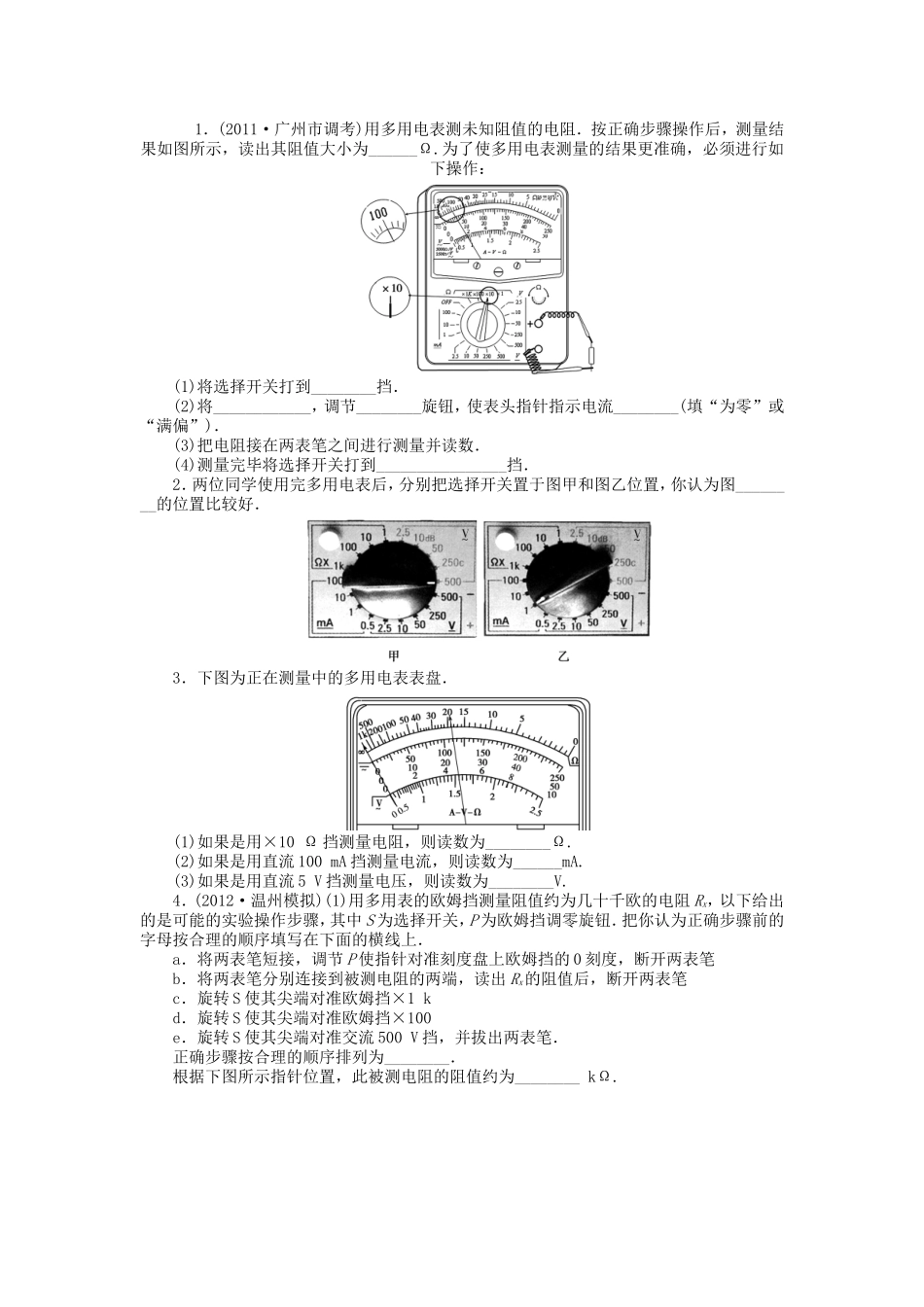

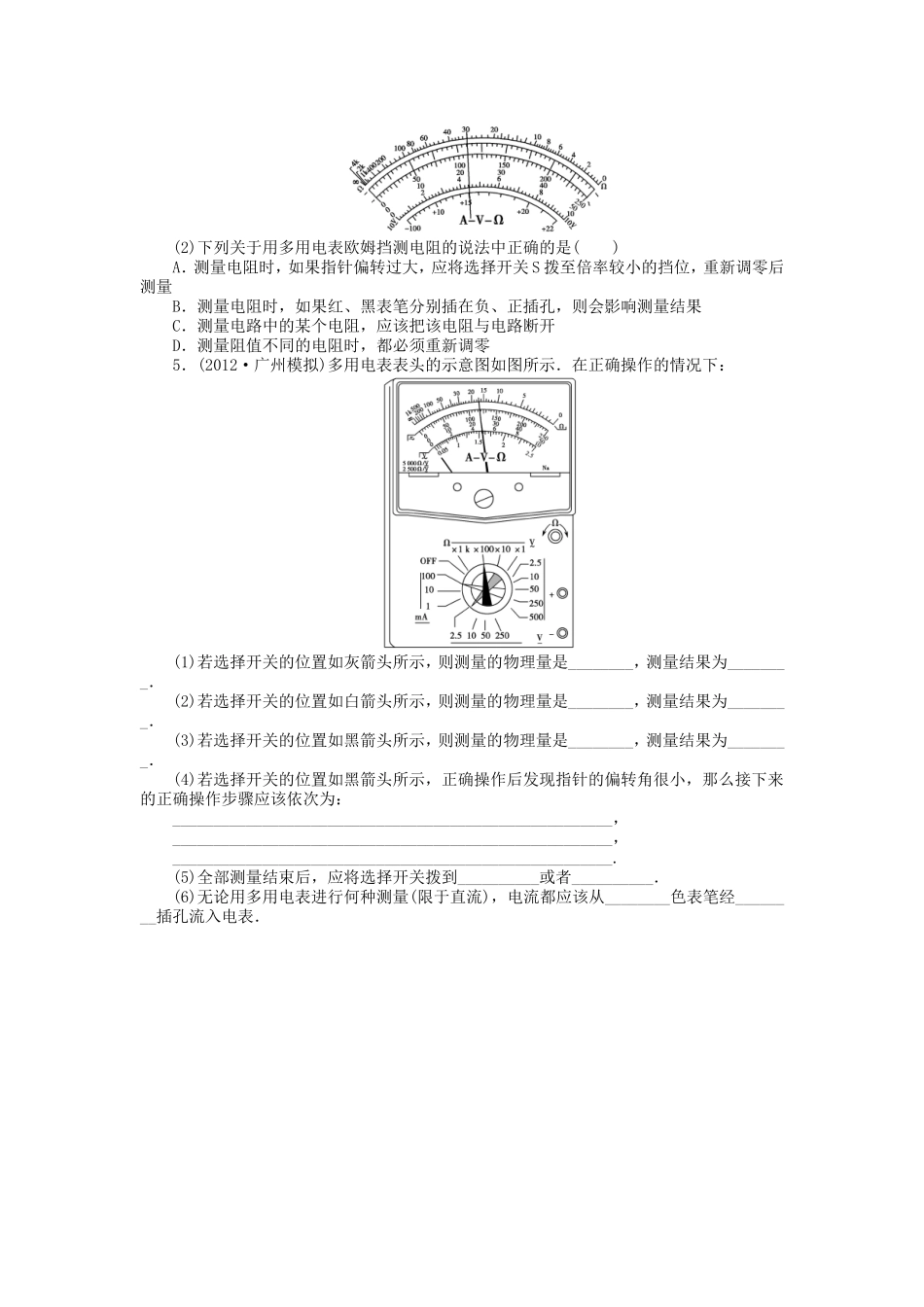

1．(2011·广州市调考)用多用电表测未知阻值的电阻．按正确步骤操作后，测量结果如图所示，读出其阻值大小为______Ω.为了使多用电表测量的结果更准确，必须进行如下操作：(1)将选择开关打到________挡．(2)将____________，调节________旋钮，使表头指针指示电流________(填“为零”或“满偏”)．(3)把电阻接在两表笔之间进行测量并读数．(4)测量完毕将选择开关打到________________挡．2．两位同学使用完多用电表后，分别把选择开关置于图甲和图乙位置，你认为图________的位置比较好．3．下图为正在测量中的多用电表表盘．(1)如果是用×10Ω挡测量电阻，则读数为________Ω.(2)如果是用直流100mA挡测量电流，则读数为______mA.(3)如果是用直流5V挡测量电压，则读数为________V.4．(2012·温州模拟)(1)用多用表的欧姆挡测量阻值约为几十千欧的电阻Rx，以下给出的是可能的实验操作步骤，其中S为选择开关，P为欧姆挡调零旋钮．把你认为正确步骤前的字母按合理的顺序填写在下面的横线上．a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的0刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔c．旋转S使其尖端对准欧姆挡×1kd．旋转S使其尖端对准欧姆挡×100e．旋转S使其尖端对准交流500V挡，并拔出两表笔．正确步骤按合理的顺序排列为________．根据下图所示指针位置，此被测电阻的阻值约为________kΩ.(2)下列关于用多用电表欧姆挡测电阻的说法中正确的是()A．测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该把该电阻与电路断开D．测量阻值不同的电阻时，都必须重新调零5．(2012·广州模拟)多用电表表头的示意图如图所示．在正确操作的情况下：(1)若选择开关的位置如灰箭头所示，则测量的物理量是________，测量结果为________．(2)若选择开关的位置如白箭头所示，则测量的物理量是________，测量结果为________．(3)若选择开关的位置如黑箭头所示，则测量的物理量是________，测量结果为________．(4)若选择开关的位置如黑箭头所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该依次为：______________________________________________________，______________________________________________________，______________________________________________________.(5)全部测量结束后，应将选择开关拨到__________或者__________．(6)无论用多用电表进行何种测量(限于直流)，电流都应该从________色表笔经________插孔流入电表．参考答案1．1000(或1K)(1)×100(2)红、黑表笔短接欧姆调零(或调节“Ω”也行)满偏(4)OFF(或“最大交流电压”)2．解析：多用电表不用时要把选择开关旋转至“交流电压最高挡”或“OFF”上．防止因突然使用没有选择挡就进行测量而烧坏电表，也使表内电池处于断开状态．答案：甲3．解析：(1)从指针所指的位置读得“19”，则待测电阻读数为19×10＝190(Ω)；(2)直流100mA挡必须看第二区量程10mA，读取的刻度值4.4乘10，得电流表读数为44mA；(3)直流5V挡必须看第二区量程50V，读取的刻度值22.0除以10，得电压表读数为2.20V.答案：(1)190(2)44(3)2.20(或2.20～2.22)4．解析：本题考查欧姆表的使用．(1)题目中要求测量几十千欧的电阻，所以应选择×1k的欧姆挡，再进行欧姆调零，然后进行测量，最后将S旋至指向交流500V挡，拔出表笔，所以顺序为c、a、b、e，根据欧姆表的读数原理，可以得出欧姆表的读数为30kΩ.(2)指针偏角过大，说明电阻较小，所以应选择倍率较小的挡位，A项正确；电阻的阻值与电流的流向无关，所以红、黑表笔接反，不影响测量结果，B项错误；不将被测电阻与外电路断开，流经欧姆表的电流会受影响，影响读数甚至烧毁器材，C项正确；只要不换挡位，就不用重新调零，D项错误．答案：(1)c、a、b、e30(2)AC5．答案：(1)直流电压1.18V(2)直流电流47mA(3)电阻1.7kΩ(4)改用“×1k”倍率，重新调零将红、黑表笔分别接触被测电阻的两根引线读出指针所指刻度，再乘以倍率，得测量值(5)OFF交流电压500V挡位置(6)红正
