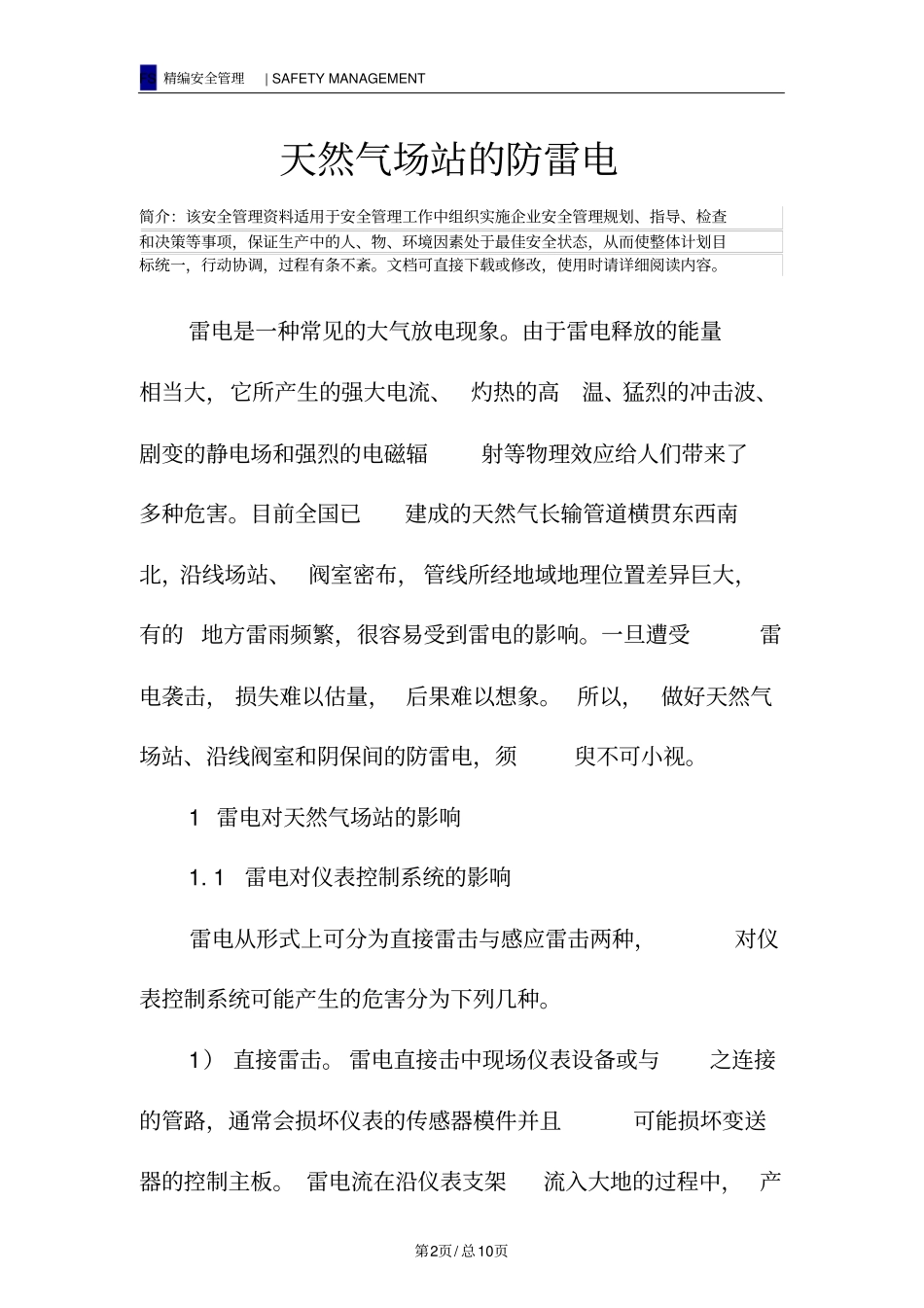

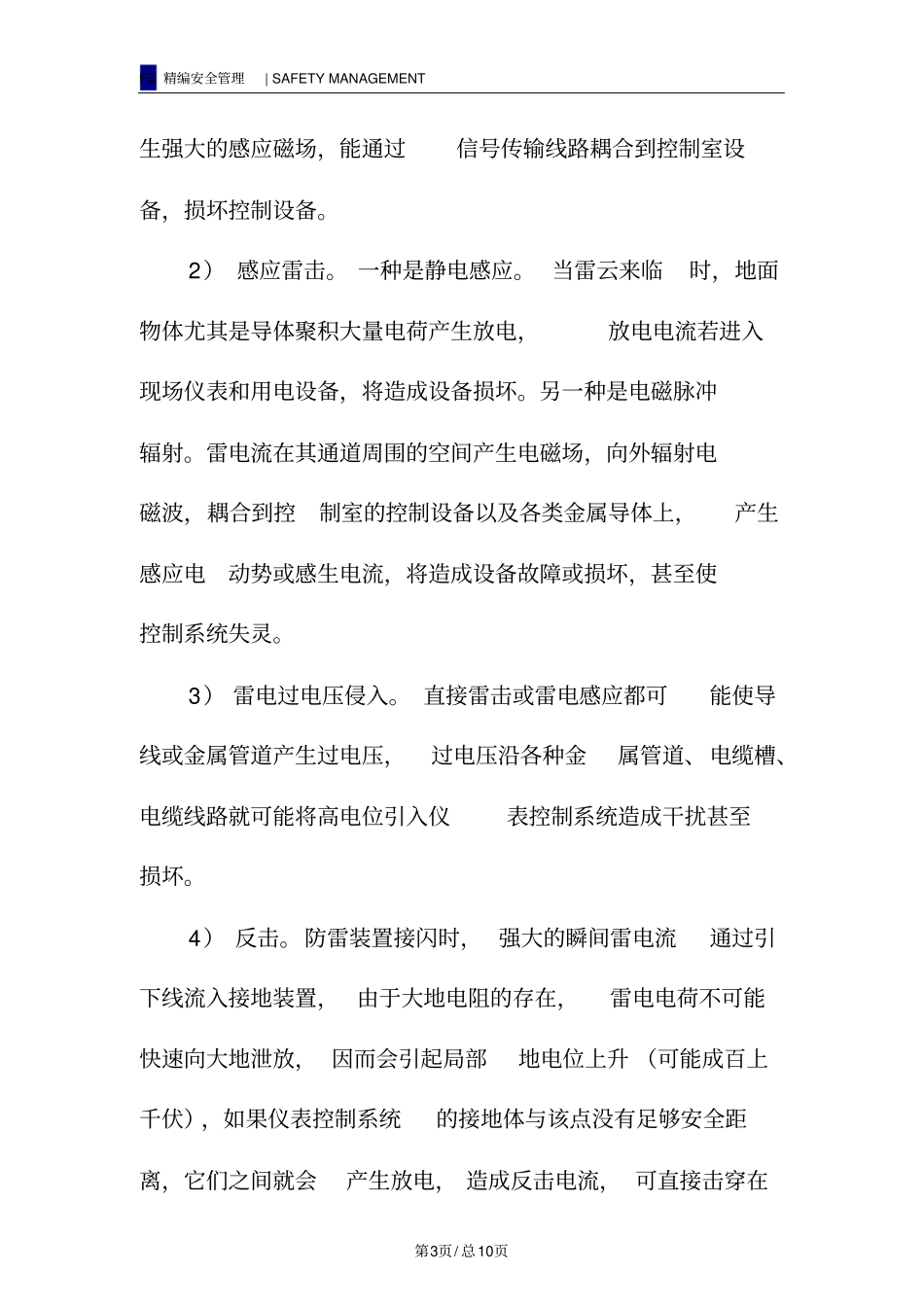

编号：SM-ZD-28392编制：____________________审核：____________________时间：____________________天然气场站的防雷电Organizeenterprisesafetymanagementplanning,guidance,inspectionanddecision-making,ensurethesafetystatus,andunifytheoverallplanobjectives本文档下载后可任意修改FS精编安全管理|SAFETYMANAGEMENT第2页/总10页天然气场站的防雷电简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。雷电是一种常见的大气放电现象。由于雷电释放的能量相当大，它所产生的强大电流、灼热的高温、猛烈的冲击波、剧变的静电场和强烈的电磁辐射等物理效应给人们带来了多种危害。目前全国已建成的天然气长输管道横贯东西南北，沿线场站、阀室密布，管线所经地域地理位置差异巨大，有的地方雷雨频繁，很容易受到雷电的影响。一旦遭受雷电袭击，损失难以估量，后果难以想象。所以，做好天然气场站、沿线阀室和阴保间的防雷电，须臾不可小视。1雷电对天然气场站的影响1.1雷电对仪表控制系统的影响雷电从形式上可分为直接雷击与感应雷击两种，对仪表控制系统可能产生的危害分为下列几种。1）直接雷击。雷电直接击中现场仪表设备或与之连接的管路，通常会损坏仪表的传感器模件并且可能损坏变送器的控制主板。雷电流在沿仪表支架流入大地的过程中，产FS精编安全管理|SAFETYMANAGEMENT第3页/总10页生强大的感应磁场，能通过信号传输线路耦合到控制室设备，损坏控制设备。2）感应雷击。一种是静电感应。当雷云来临时，地面物体尤其是导体聚积大量电荷产生放电，放电电流若进入现场仪表和用电设备，将造成设备损坏。另一种是电磁脉冲辐射。雷电流在其通道周围的空间产生电磁场，向外辐射电磁波，耦合到控制室的控制设备以及各类金属导体上，产生感应电动势或感生电流，将造成设备故障或损坏，甚至使控制系统失灵。3）雷电过电压侵入。直接雷击或雷电感应都可能使导线或金属管道产生过电压，过电压沿各种金属管道、电缆槽、电缆线路就可能将高电位引入仪表控制系统造成干扰甚至损坏。4）反击。防雷装置接闪时，强大的瞬间雷电流通过引下线流入接地装置，由于大地电阻的存在，雷电电荷不可能快速向大地泄放，因而会引起局部地电位上升（可能成百上千伏），如果仪表控制系统的接地体与该点没有足够安全距离，它们之间就会产生放电，造成反击电流，可直接击穿在FS精编安全管理|SAFETYMANAGEMENT第4页/总10页用电器的绝缘部分，对控制系统产生干扰乃至破坏。1.2雷电对管道的影响场站工艺管道的地面部分及跨越管道，相对于整个埋地管道而言都是优良的接闪器。当管道附近上空即将产生雷电时，其下方大面积的地面形成一个静电场，埋地管道也同大地一样表面感应出相反的电荷，当电荷积累到一定程度而又具备了放电条件时，会出现一次强烈的放电过程。此时，云地电荷迅速消失，地电荷变为零。但是，由于PE三层优良的绝缘性能，管道感应电荷的泄放速度很慢，一旦发生管道的局部放电，其他部位的感应电荷也将随之对地消散，于是在管道内形成一股强大的电流。对于绝缘层电阻较低的管道，电流会通过绝缘层的漏点大量消散，不会产生大的破坏力；而对于绝缘层性能很好的管道，当这种浪涌不能通过绝缘层本身的漏点快速泄放入地时，管道上绝缘或接触不良的部位就产生高电压，引起二次放电，这就是输气管道设备、设施遭受雷电破坏的主要原因。金属管道本身是一个良导体，很容易成为较大的直击雷电的泄放通道而发生雷击现象。FS精编安全管理|SAFETYMANAGEMENT第5页/总10页此外，管道阴极保护设备、防蚀电源也经常遭受雷电的袭击，受损的组件主要为放电管、电容、集成电路、保险丝等。最严重的可以将设备的主板烧毁。阴极保护设备通过阴极电缆和零位接阴电缆与管道直接连通，是管道上直击雷和感应雷所产生的雷电电流最方便和直接的泄放通道，如果雷电击中设备就会很容易对管道造成危害。2天然气场站雷电防护措施一个完...
