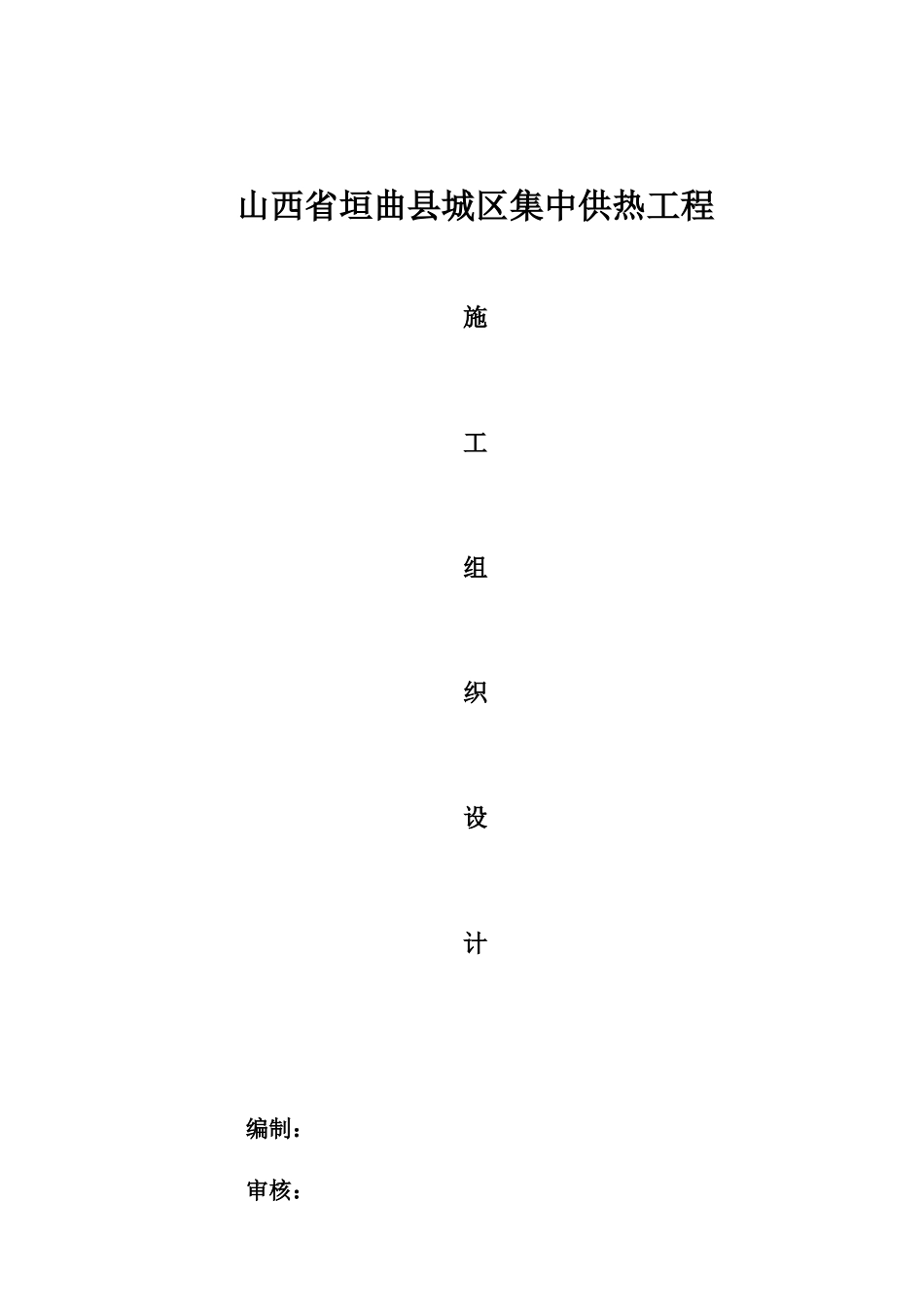

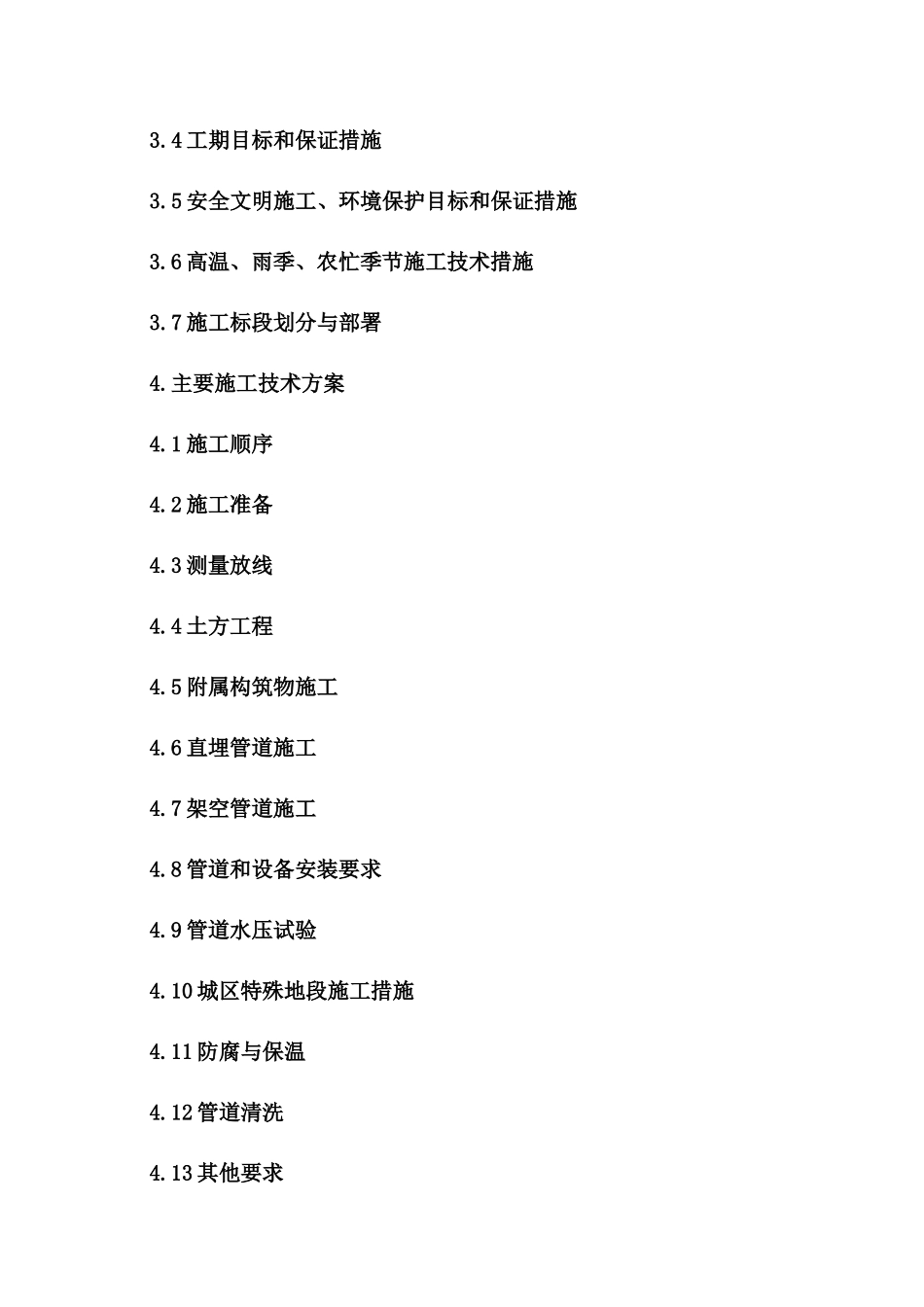

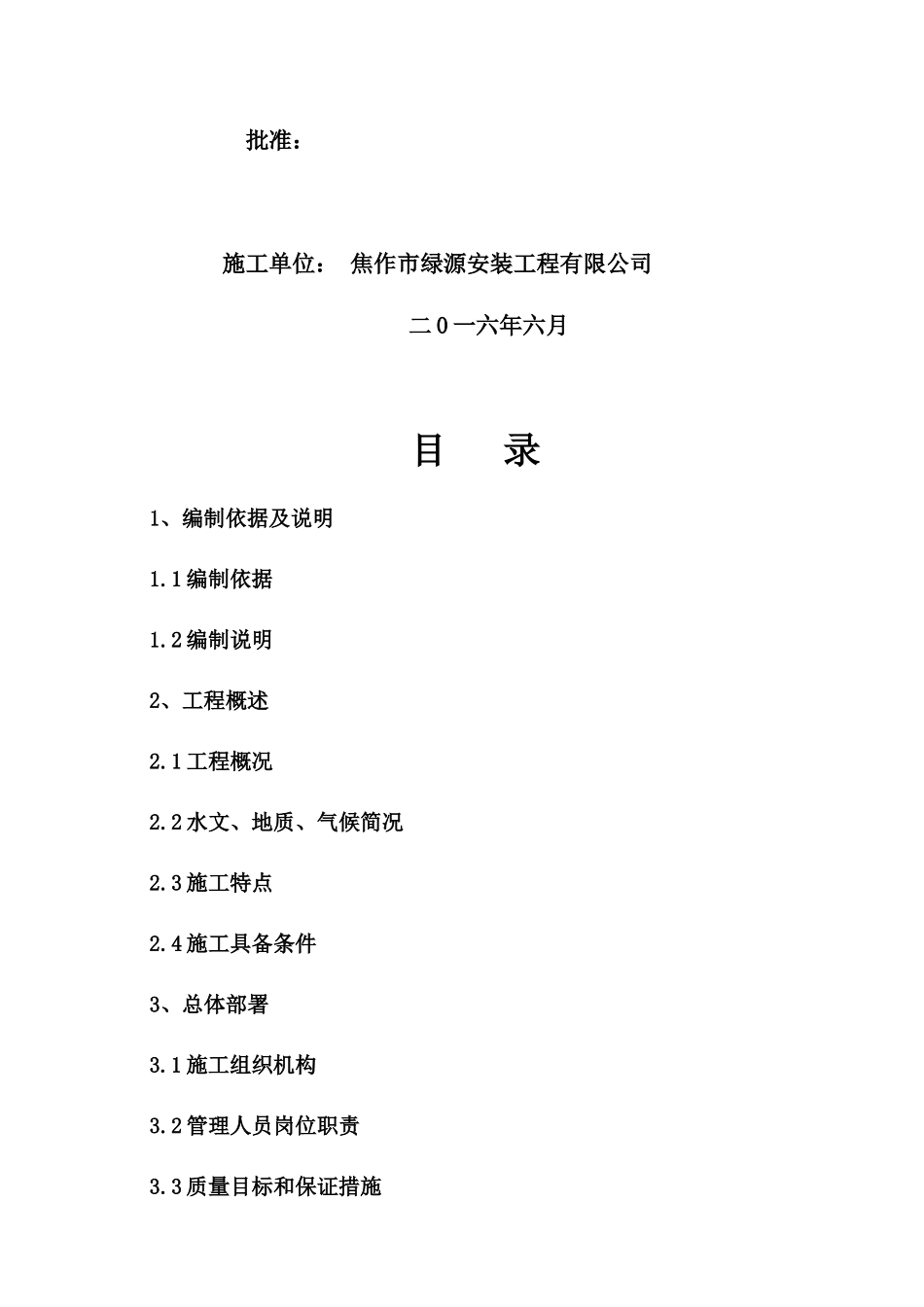

山西省垣曲县城区集中供热工程施工组织设计编制：审核：批准：施工单位：焦作市绿源安装工程有限公司二0一六年六月目录1、编制依据及说明1.1编制依据1.2编制说明2、工程概述2.1工程概况2.2水文、地质、气候简况2.3施工特点2.4施工具备条件3、总体部署3.1施工组织机构3.2管理人员岗位职责3.3质量目标和保证措施3.4工期目标和保证措施3.5安全文明施工、环境保护目标和保证措施3.6高温、雨季、农忙季节施工技术措施3.7施工标段划分与部署4.主要施工技术方案4.1施工顺序4.2施工准备4.3测量放线4.4土方工程4.5附属构筑物施工4.6直埋管道施工4.7架空管道施工4.8管道和设备安装要求4.9管道水压试验4.10城区特殊地段施工措施4.11防腐与保温4.12管道清洗4.13其他要求5主要分部分项工程质量控制要点5.1管沟放线、开挖与布管的质量控制5.2管道敷设的质量控制5.3管道焊接的质量控制5.4焊口X光探伤检测的质量控制5.5焊口防腐保温的质量控制5.6水压试验、清洗、试运的质量控制5.7管道预热拉伸的质量控制5.8热力管网关键工序施工质量的控制5.9热网工程质量点的设置与控制6路面恢复施工6.1土方路基施工6.2水泥混凝土路面施工6.3沥青混凝土路面施工6.4人行道施工7计划投入的主要施工机械设备表8劳动力计划表9施工平面布置9.1布置原则9.2临时设施布置10施工计划安排11主要工程材料进场计划12施工组织设计附图表12.1拟投入的主要施工机械设备表12.2劳动力计划表12.3施工进度横道图1、编制依据及说明1.1编制依据（1）山西省垣曲县城区集中供热管网工程施工图纸与施工合同（2）《城镇直埋供热管道工程技术规程》（CJJ/T81-2013）（3）《城镇供热管网工程施工及验收规范》CJJ28-2014（4）《城镇供热系统安全运行技术规程》（5）《工业金属管道工程施工及验收规范》GB50235-2010（6）《工程建设标准强制性条文》（7）《现场设备、工业管道焊接施工及验收规范》GB50236-2011（8）《特种设备安全监察条例》（9）《无损检测金属管道熔化焊对接接头射线照相检测方法》GB/T12605-2008（10）《建筑工程施工质量验收统一标准》GB50300-2013（11）公司编制的《技术管理制度》、《项目质量管理制度》、《工程进度与控制管理制度》、《项目安全文明施工管理制度》等有关文件资料。1.2说明根据工程特点以及在施工过程中遇到的特殊环节，再制定切实可行的作业指导文件，以确保工程施工质量和按期交工。2、工程概述2.1工程概况本工程将新建热源锅炉房1座，提供供热媒参数为130/70℃的高温热水，经一级高温热水管网送至各热用户的热力站，再交换为85/60℃（散热器采暖）或55/45℃（低温地板辐射采暖）低温热水。在供热范围内新建一级供热管网2×30ｋｍ，最大管径ＤＮ８００，最小管径ＤＮ１００，新建热力站４６座。规划管网以城区路网为依托，呈支状敷设。DN800主管线出热源厂，沿着人民东路向西，中条大街折向北，沿中条大街敷设至友谊路后折向西。主要支干线分别沿着新城大街向北敷设，沿着新城大街、舜王大街、中条大街向南敷设，构成覆盖垣曲县中心城区的供热管网。该工程主要施工内容为：定位放线、沟槽开挖、附属构筑物施工、管道铺设、管道焊接、管道配件安装、换热站安装、焊缝无损检验、管道压力试验和清洗、管道防腐保温、土方回填、土方路基、水泥混凝土面层（水泥稳定碎石基层、热拌混合料沥青面层）等工作内容。该工程质量要求达到合格标准。热水管工程量统计表序号管道规格(mm)材质接头型式坡口型式管道长度（m）焊口数量焊接方法焊接材料焊缝检验方法及数量备注氩弧焊丝电焊条对口检查外观检查无损探伤（﹪）水压试验主要道路（射线Ⅱ级）一般道路(射线Ⅲ级)其他(射线Ⅲ级)强度100﹪严密性100﹪100﹪100﹪1Φ×Q235B对接V氬电联焊一级管网2Φ×3Φ×4Φ×5Φ×热水管工程量统计表序号管道规格(mm)材质接头型式坡口型式管道长度（m）焊口数量焊接方法焊接材料焊缝检验方法及数量备注氩弧焊丝电焊条对口检查外观检查无损探伤（﹪）水压试验主要道路（射线Ⅱ级）一般道路(射线Ⅲ级)其他(射线Ⅲ级)强度100﹪严密性100﹪100﹪100﹪1Φ×20#对接V氬电联焊一级管网2Φ×3Φ×4Φ×5Φ×2.2.水文、地质、气候简况...
