巫山县大宁河施工组织设计VIP免费

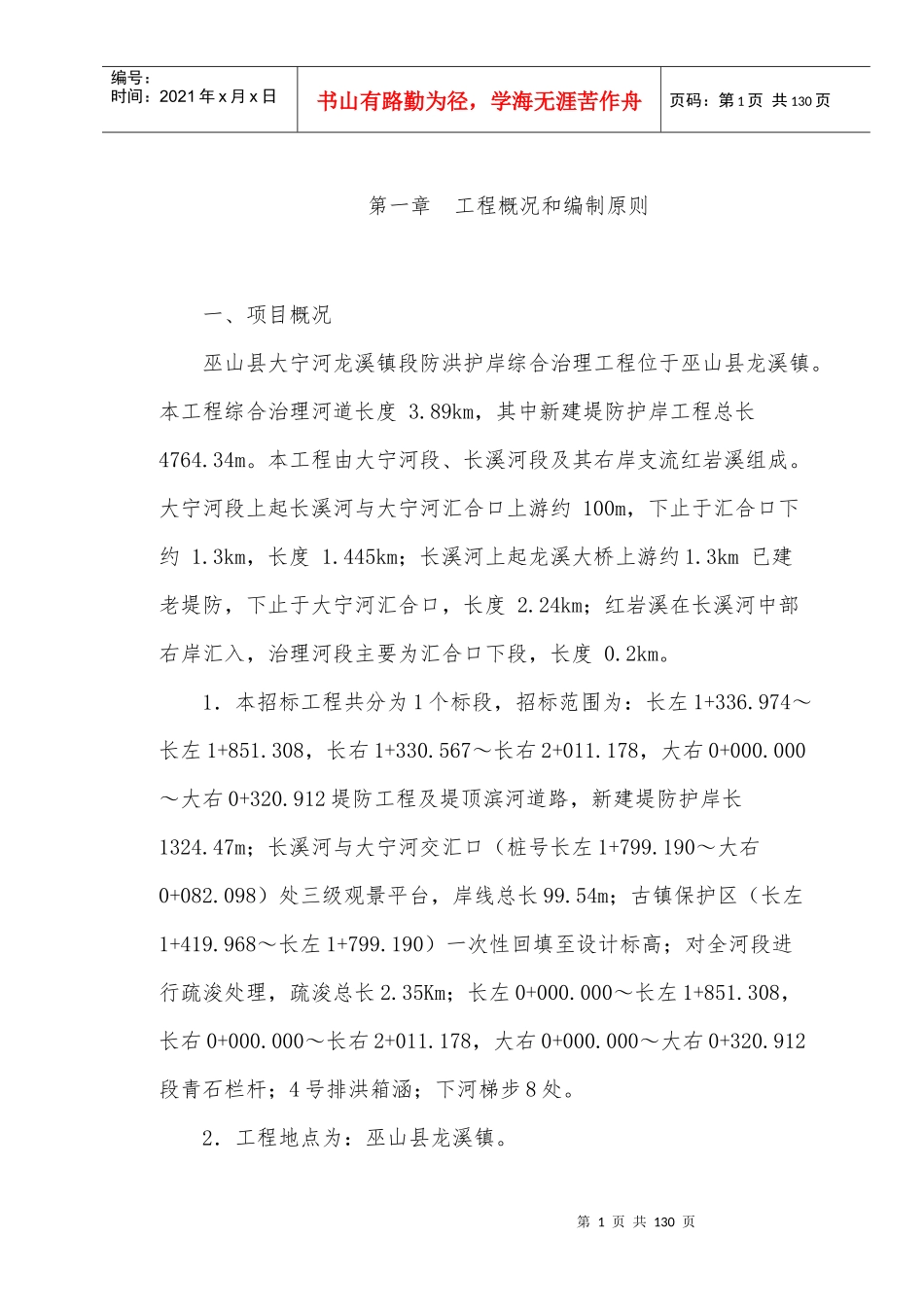

巫山县大宁河施工组织设计_第1页
1/130

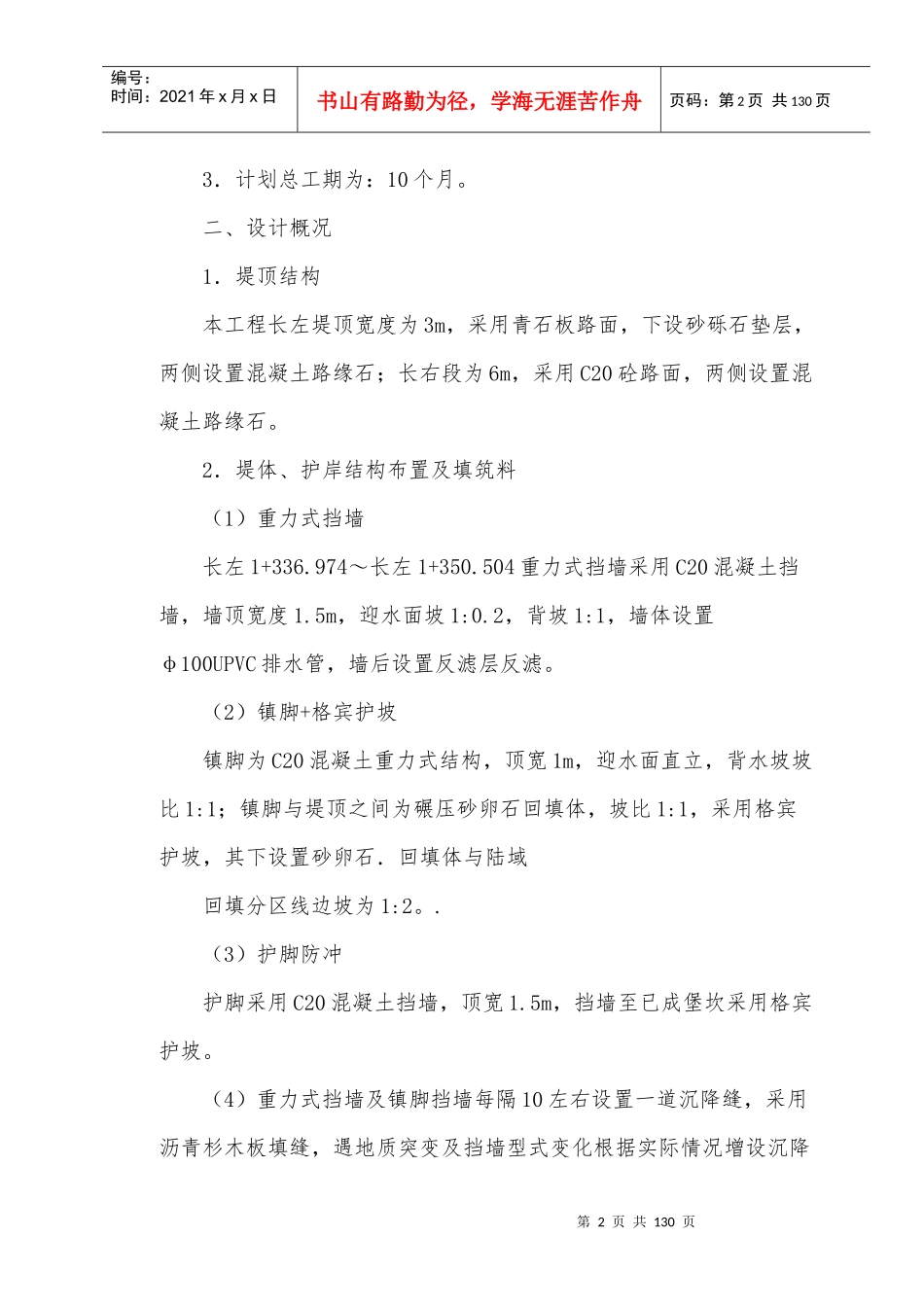

巫山县大宁河施工组织设计_第2页
2/130
巫山县大宁河施工组织设计_第3页
3/130
第1页共130页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共130页第一章工程概况和编制原则一、项目概况巫山县大宁河龙溪镇段防洪护岸综合治理工程位于巫山县龙溪镇。本工程综合治理河道长度3.89km,其中新建堤防护岸工程总长4764.34m。本工程由大宁河段、长溪河段及其右岸支流红岩溪组成。大宁河段上起长溪河与大宁河汇合口上游约100m,下止于汇合口下约1.3km,长度1.445km;长溪河上起龙溪大桥上游约1.3km已建老堤防,下止于大宁河汇合口,长度2.24km;红岩溪在长溪河中部右岸汇入,治理河段主要为汇合口下段,长度0.2km。1.本招标工程共分为1个标段,招标范围为:长左1+336.974~长左1+851.308,长右1+330.567~长右2+011.178,大右0+000.000~大右0+320.912堤防工程及堤顶滨河道路,新建堤防护岸长1324.47m;长溪河与大宁河交汇口(桩号长左1+799.190~大右0+082.098)处三级观景平台,岸线总长99.54m;古镇保护区(长左1+419.968~长左1+799.190)一次性回填至设计标高;对全河段进行疏浚处理,疏浚总长2.35Km;长左0+000.000~长左1+851.308,长右0+000.000~长右2+011.178,大右0+000.000~大右0+320.912段青石栏杆;4号排洪箱涵;下河梯步8处。2.工程地点为:巫山县龙溪镇。第2页共130页第1页共130页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共130页3.计划总工期为:10个月。二、设计概况1.堤顶结构本工程长左堤顶宽度为3m,采用青石板路面,下设砂砾石垫层,两侧设置混凝土路缘石;长右段为6m,采用C20砼路面,两侧设置混凝土路缘石。2.堤体、护岸结构布置及填筑料(1)重力式挡墙长左1+336.974~长左1+350.504重力式挡墙采用C20混凝土挡墙,墙顶宽度1.5m,迎水面坡1:0.2,背坡1:1,墙体设置φ100UPVC排水管,墙后设置反滤层反滤。(2)镇脚+格宾护坡镇脚为C20混凝土重力式结构,顶宽1m,迎水面直立,背水坡坡比1:1;镇脚与堤顶之间为碾压砂卵石回填体,坡比1:1,采用格宾护坡,其下设置砂卵石.回填体与陆域回填分区线边坡为1:2。.(3)护脚防冲护脚采用C20混凝土挡墙,顶宽1.5m,挡墙至已成堡坎采用格宾护坡。(4)重力式挡墙及镇脚挡墙每隔10左右设置一道沉降缝,采用沥青杉木板填缝,遇地质突变及挡墙型式变化根据实际情况增设沉降第3页共130页第2页共130页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共130页缝。(5)混凝土防腐设计河水(S042-)对混凝土为中等腐蚀,设计对常年水位以下混凝土采用抗硫酸盐水泥断防腐,为方便实施,埋石混凝土挡墙从基础至设计河床以上1.0m范围内采用抗硫酸盐水泥断防腐。3.堤基基础镇脚和挡墙基础为基岩或砾砂,基岩堤基承载力及埋置深度满足要求;砾砂满足镇脚基础承载力,挡墙基础采用石渣换填处理。4.河道疏竣对河道内的建筑垃圾,孤石、生活垃圾,淤积物进行清除,疏竣平均深度0.35~1.75m。5.下河梯道挡墙段梯道宽1.5m,坡式护岸段梯道宽3m.采用C20现浇混凝土,两侧设置梯带,下设15cm厚碎石垫层,C20砼路缘石和镇脚.6.涉河污水管网改造及排涝工程对布置在河道内影响行洪的污水管道姗修竖井与本工程同步进行改造,恢复原河道现状,确保污水管道不侵占河道行洪断面。根据场镇规划,为防止堤后内涝,堤后陆域回填与堤防同步实施。三、编制依据1.巫山县大宁河龙溪镇段防洪护岸综合治理工程施工招标项目招标文件和招标图纸。第4页共130页第3页共130页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共130页2.有关国家颁布的规范、规程、强制性标准及有关图集。3.有关我公司近几年在水利水电工程施工中所积累的管理经验。四、编制原则1.充分理解招标文件,满足业主的工程进度计划、质量目标、安全、环保、文明施工要求,依据设计文件和相关规范,结合实际情况,编制出技术先进、经济合理、切实可行的施工组织设计。2.制定切实可行的施工方案和创优规划与质量保证措施,采用新工艺、新材料、新技术和新设备,确保工程质量。3.根据当前形式认真落实执行政府有关防尘、防噪音的通知,一手抓施工生产,一手抓安全文明施...
