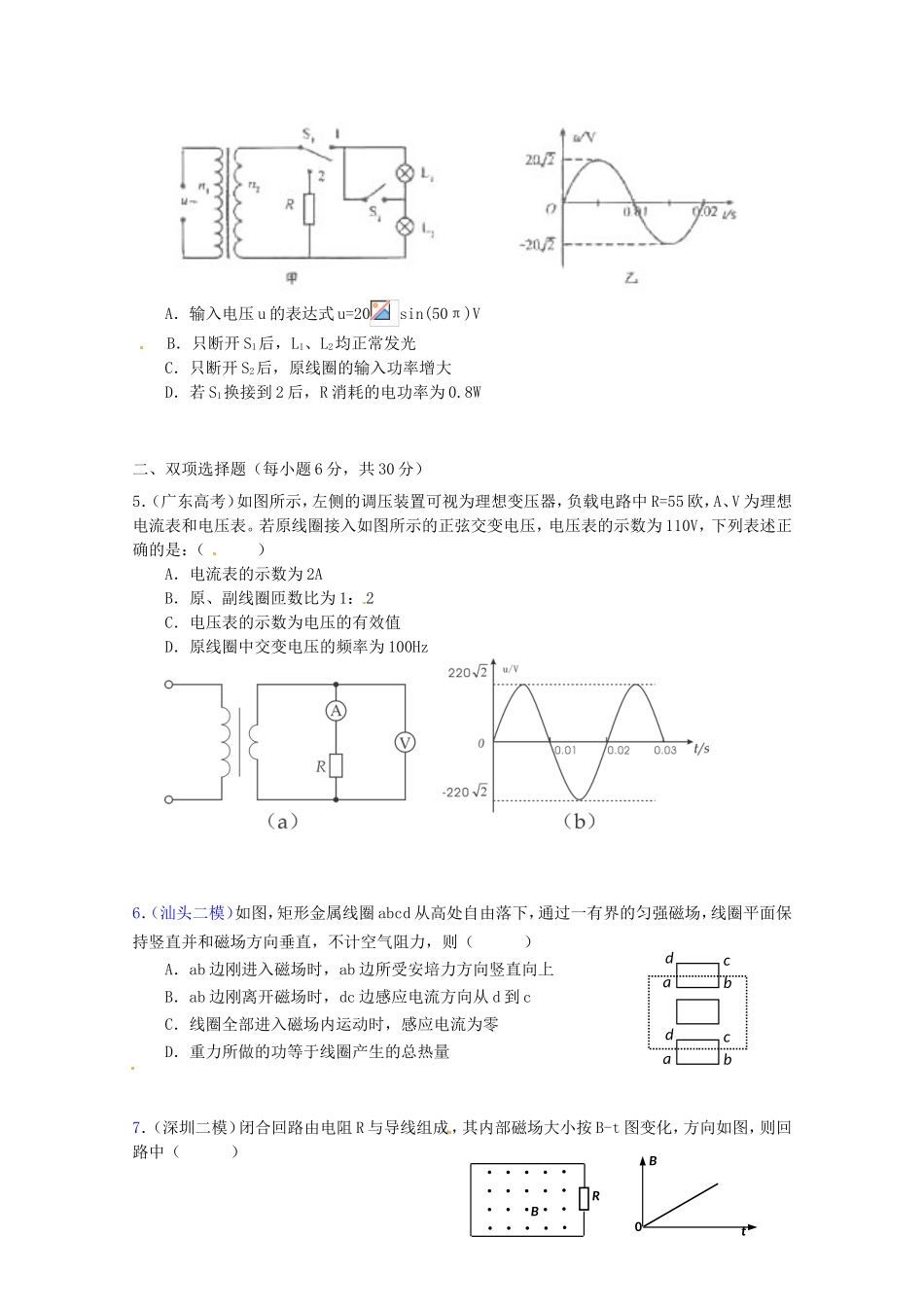

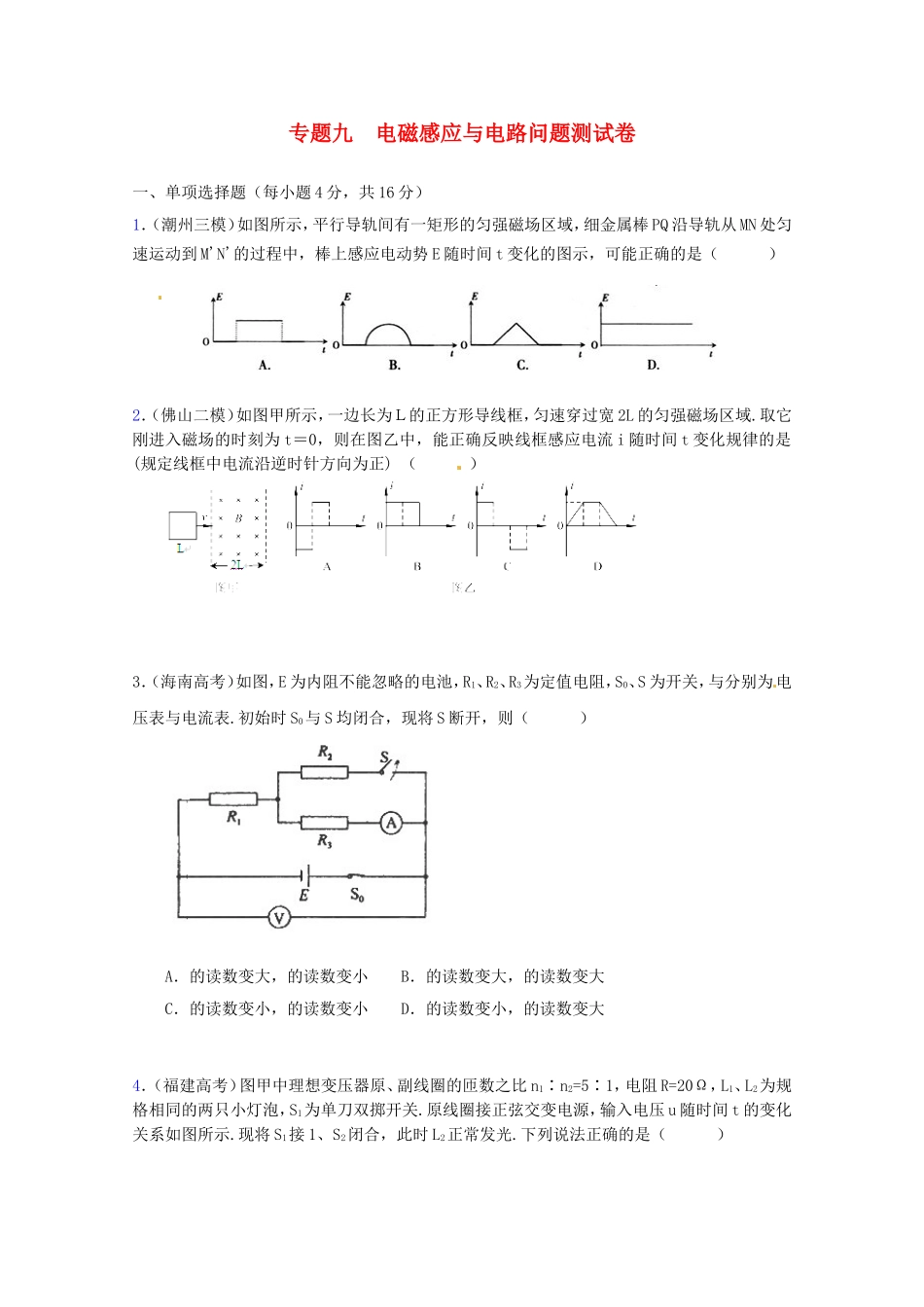

专题九电磁感应与电路问题测试卷一、单项选择题（每小题4分，共16分）1．（潮州三模）如图所示，平行导轨间有一矩形的匀强磁场区域，细金属棒PQ沿导轨从MN处匀速运动到M'N'的过程中，棒上感应电动势E随时间t变化的图示，可能正确的是（）2．（佛山二模）如图甲所示，一边长为Ｌ的正方形导线框，匀速穿过宽2L的匀强磁场区域.取它刚进入磁场的时刻为t＝0，则在图乙中，能正确反映线框感应电流i随时间t变化规律的是(规定线框中电流沿逆时针方向为正)（）3．（海南高考）如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，与分别为电压表与电流表.初始时S0与S均闭合，现将S断开，则（）A．的读数变大，的读数变小B．的读数变大，的读数变大C．的读数变小，的读数变小D．的读数变小，的读数变大4．（福建高考）图甲中理想变压器原、副线圈的匝数之比n1∶n2=5∶1，电阻R=20Ω，L1、L2为规格相同的两只小灯泡，S1为单刀双掷开关.原线圈接正弦交变电源，输入电压u随时间t的变化关系如图所示.现将S1接1、S2闭合，此时L2正常发光.下列说法正确的是（）A．输入电压u的表达式u=20sin(50π)VB．只断开S1后，L1、L2均正常发光C．只断开S2后，原线圈的输入功率增大D．若S1换接到2后，R消耗的电功率为0.8W二、双项选择题（每小题6分，共30分）5．（广东高考）如图所示，左侧的调压装置可视为理想变压器，负载电路中R=55欧，A、V为理想电流表和电压表。若原线圈接入如图所示的正弦交变电压，电压表的示数为110V，下列表述正确的是：（）A．电流表的示数为2AB．原、副线圈匝数比为1：2C．电压表的示数为电压的有效值D．原线圈中交变电压的频率为100Hz6．（汕头二模）如图，矩形金属线圈abcd从高处自由落下，通过一有界的匀强磁场，线圈平面保持竖直并和磁场方向垂直，不计空气阻力，则（）A．ab边刚进入磁场时，ab边所受安培力方向竖直向上B．ab边刚离开磁场时，dc边感应电流方向从d到cC．线圈全部进入磁场内运动时，感应电流为零D．重力所做的功等于线圈产生的总热量7．（深圳二模）闭合回路由电阻R与导线组成，其内部磁场大小按B-t图变化，方向如图，则回路中（）badcbadcRBBt0A．电流方向为顺时针方向B．电流强度越来越大C．磁通量的变化率恒定不变D．产生的感应电动势越来越大8．（惠州三调）如图所示，把金属环匀速拉出磁场，下面正确的是（）A．向左拉出和向右拉出所产生的感应电流方向相反B．不管向什么方向拉出，只要产生感应电流时，方向都是顺时针C．向左匀速拉出时，感应电流大小先变大后变小D．向右匀速拉出时，感应电流大小不变9．（深圳二模）如图，足够长的光滑导轨倾斜放置，其下端连接一个灯泡，匀强磁场垂直于导轨所在平面(导轨和导线电阻不计)，则垂直导轨的导体棒ab在下滑过程中（）A．受到的安培力方向沿斜面向上B．受到的安培力一直增大C．导体棒的机械能一直增大D．克服安培力做的功等于灯泡消耗的电能三、非选择题（共3题，每小题18分，共54分）10．（海南高考）如图，理想变压器原线圈与一10V的交流电源相连，副线圈并联两个小灯泡a和b，小灯泡a的额定功率为0.3W，正常发光时电阻为30，已知两灯泡均正常发光，流过原线圈的电流为0.09A，可计算出原、副线圈的匝数比为_______，流过灯泡b的电流为_______A.11．（惠州三调）在质量为的小车上，竖直固定着一个质量为，高、总电阻、匝矩形线圈，且小车与线圈的水平长度相同.现线圈和小车一起在光滑的水平面上运动，速度为，随后穿过与线圈平面垂直，磁感应强度的水平有界匀强磁场，方向垂直纸面向里，如图(1)所示.已知小车运动(包括线圈)的速度随车的位移变化的图象如图(2)所示.求：(1)小车的水平长度和磁场的宽度Bθab(2)小车的位移时线圈中的电流大小以及此时小车的加速度(3)线圈和小车通过磁场的过程中线圈电阻的发热量12．（湛江一模）如图所示，两足够长平行光滑的金属导轨MN、PQ相距为L，导轨平面与水平面夹角为α，导轨上端跨接一定值电阻R，导轨电阻不计.整个装置处于方向与导轨平面垂直的匀强磁场中，磁感应强度为B，长为L的金属棒cd垂直于MN、PQ放置在导轨上，且与导轨保持良好接触，金属棒的质量为m...
