高三物理第二轮专题复习（专家概述+解题思路与方法+专题测试）专题十三 实验测试卷AVIP专享VIP免费

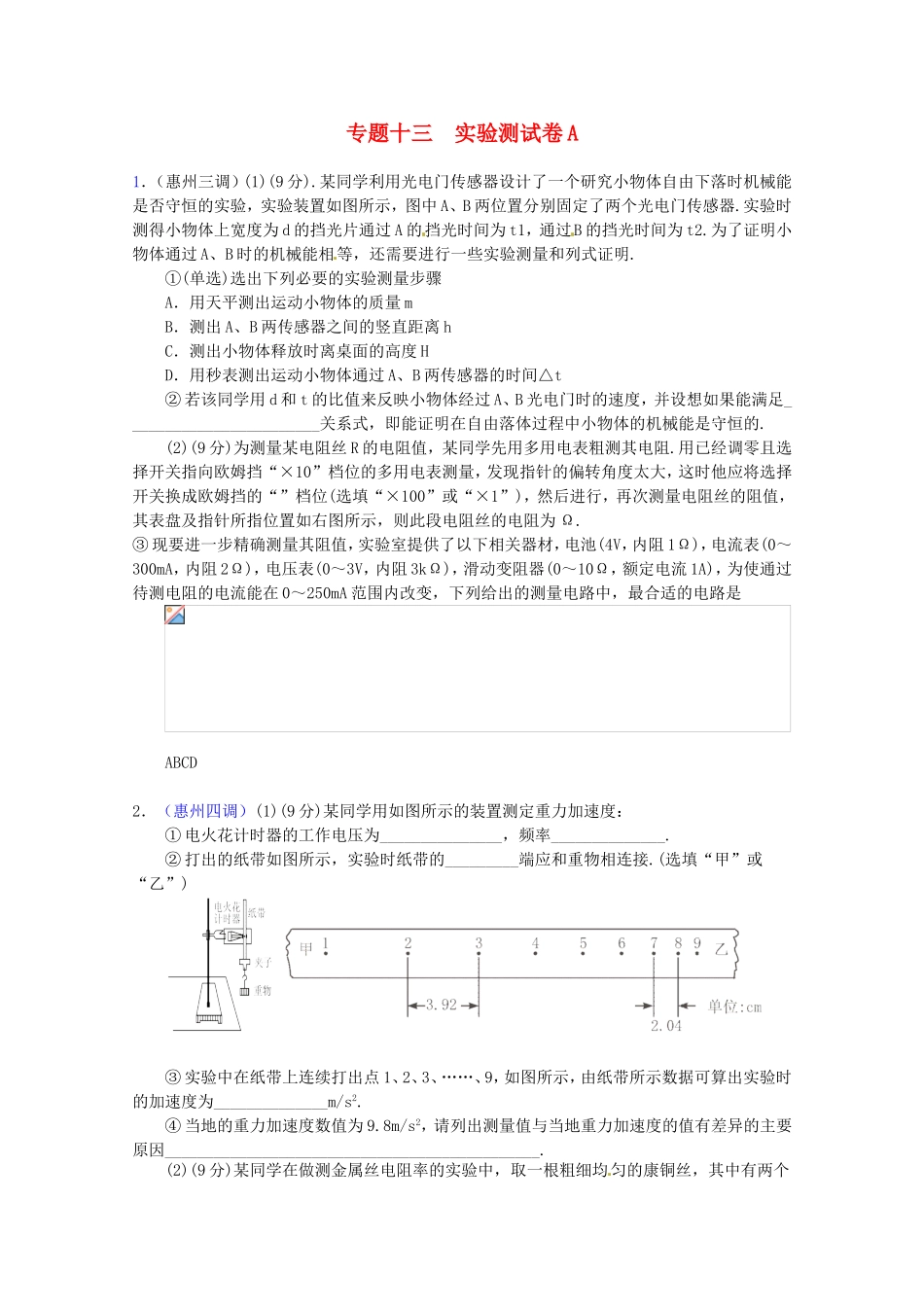

专题十三实验测试卷A1．（惠州三调）(1)(9分).某同学利用光电门传感器设计了一个研究小物体自由下落时机械能是否守恒的实验，实验装置如图所示，图中A、B两位置分别固定了两个光电门传感器.实验时测得小物体上宽度为d的挡光片通过A的挡光时间为t1，通过B的挡光时间为t2.为了证明小物体通过A、B时的机械能相等，还需要进行一些实验测量和列式证明.①(单选)选出下列必要的实验测量步骤A．用天平测出运动小物体的质量mB．测出A、B两传感器之间的竖直距离hC．测出小物体释放时离桌面的高度HD．用秒表测出运动小物体通过A、B两传感器的时间△t②若该同学用d和t的比值来反映小物体经过A、B光电门时的速度，并设想如果能满足________________________关系式，即能证明在自由落体过程中小物体的机械能是守恒的.(2)(9分)为测量某电阻丝R的电阻值，某同学先用多用电表粗测其电阻.用已经调零且选择开关指向欧姆挡“×10”档位的多用电表测量，发现指针的偏转角度太大，这时他应将选择开关换成欧姆挡的“”档位(选填“×100”或“×1”)，然后进行，再次测量电阻丝的阻值，其表盘及指针所指位置如右图所示，则此段电阻丝的电阻为Ω.③现要进一步精确测量其阻值，实验室提供了以下相关器材，电池(4V，内阻1Ω)，电流表(0～300mA，内阻2Ω)，电压表(0～3V，内阻3kΩ)，滑动变阻器(0～10Ω，额定电流1A)，为使通过待测电阻的电流能在0～250mA范围内改变，下列给出的测量电路中，最合适的电路是ABCD2．（惠州四调）(1)(9分)某同学用如图所示的装置测定重力加速度：①电火花计时器的工作电压为_______________，频率______________.②打出的纸带如图所示，实验时纸带的_________端应和重物相连接.(选填“甲”或“乙”)③实验中在纸带上连续打出点1、2、3、……、9，如图所示，由纸带所示数据可算出实验时的加速度为______________m/s2.④当地的重力加速度数值为9.8m/s2，请列出测量值与当地重力加速度的值有差异的主要原因______________________________________________.(2)(9分)某同学在做测金属丝电阻率的实验中，取一根粗细均匀的康铜丝，其中有两个步骤是用螺旋测微器测出康铜丝的直径d和用伏安法测量的康铜丝的电阻R.①用螺旋测微器测量康铜丝直径如丙图所示，由图可知其直径为____________mm.②图乙是测量康铜丝电阻的原理图，根据原理图在如图甲所示的实物图中补全未画出的连线.③闭合开关前应将滑片P移到____(填“a端”或“b端”)，利用上面的电路图测出的电阻值比真实值____________(填“偏大”或“偏小”)3．（惠州一调）(1)(8分)如图甲为某同学测绘额定电压为2.5V的小灯泡的I—U图线的实验电路图.①根据电路图，用笔画线代替导线，将图乙中的实验电路连接成完整实验电路.(5分)②开关S闭合之前，图乙中滑动变阻器的滑片应该置于_________(选填“A端”、“B端”或“AB正中间”).…………(3分)(2)(10分)在“测定匀变速直线运动加速度”的实验中：①除打点计时器(含纸带、复写纸)、小车、一端附有滑轮的长木板、细绳、钩码、导线及开关外，在下面的仪器和器材中，必须使用的有.(填选项代号2分)A．电压合适的50Hz交流电源B．电压可调的直流电源C．刻度尺D．秒表E、天平②实验过程中，下列做法正确的是___________…………(2分)A．先接通电源，再使纸带运动B．先使纸带运动，再接通电源C．将接好纸带的小车停在靠近滑轮处D．将接好纸带的小车停在靠近打点计时器处③(6分)图示为一次实验得到的一条纸带，纸带上每相邻的两计数点间都有四个点未画出，按时间顺序取0、1、2、3、4、5、6七个计数点，测出1、2、3、4、5、6点到0点的距离如图所示(单035404530位：cm).由纸带数据计算可得计数点4所代表时刻的即时速度大小__________m/s，小车的加速度大小____________m/s2.(保留两位有效数字)4.（湛江二模）(18分)(1)某同学在做描绘小电灯泡的伏安特性曲线实验时，误将电流表和电压表接成如图甲所示的电路，其他部分连接正确，接通电源后，小灯泡的发光情况是______________.若本实验给定电压表(内阻约为5kΩ)、电流表(内阻约为4Ω)、滑线变阻器、电源、开关、小灯泡(额定电压3.8V)及导线若干，要求小...
