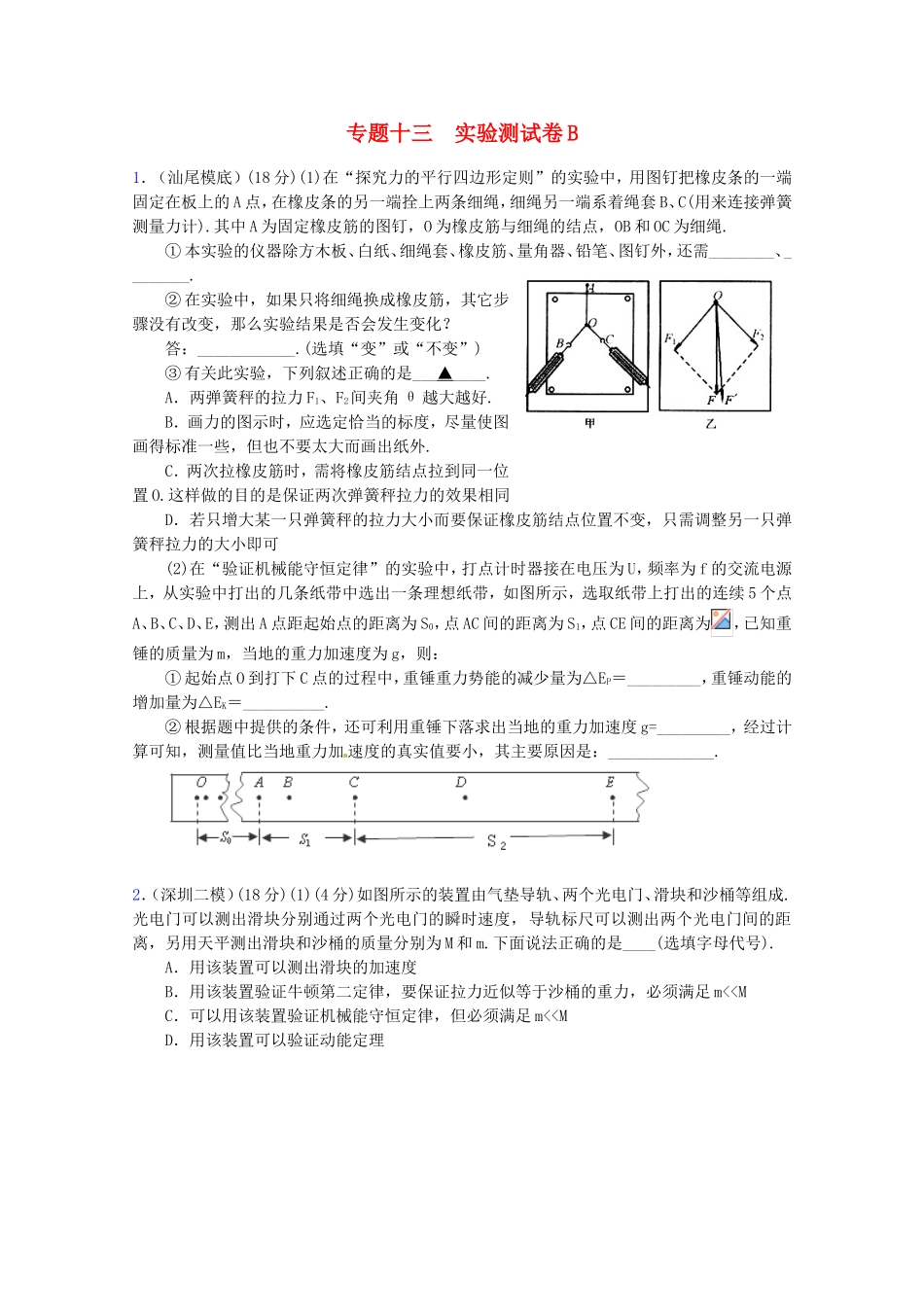

专题十三实验测试卷B1．（汕尾模底）(18分)(1)在“探究力的平行四边形定则”的实验中，用图钉把橡皮条的一端固定在板上的A点，在橡皮条的另一端拴上两条细绳，细绳另一端系着绳套B、C(用来连接弹簧测量力计)
其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳
①本实验的仪器除方木板、白纸、细绳套、橡皮筋、量角器、铅笔、图钉外，还需________、________
②在实验中，如果只将细绳换成橡皮筋，其它步骤没有改变，那么实验结果是否会发生变化
答：____________
(选填“变”或“不变”)③有关此实验，下列叙述正确的是___▲____
A．两弹簧秤的拉力F1、F2间夹角θ越大越好
B．画力的图示时，应选定恰当的标度，尽量使图画得标准一些，但也不要太大而画出纸外
C．两次拉橡皮筋时，需将橡皮筋结点拉到同一位置O
这样做的目的是保证两次弹簧秤拉力的效果相同D．若只增大某一只弹簧秤的拉力大小而要保证橡皮筋结点位置不变，只需调整另一只弹簧秤拉力的大小即可(2)在“验证机械能守恒定律”的实验中，打点计时器接在电压为U，频率为f的交流电源上，从实验中打出的几条纸带中选出一条理想纸带，如图所示，选取纸带上打出的连续5个点A、B、C、D、E，测出A点距起始点的距离为S0，点AC间的距离为S1，点CE间的距离为，已知重锤的质量为m，当地的重力加速度为g，则：①起始点O到打下C点的过程中，重锤重力势能的减少量为△EP＝_________，重锤动能的增加量为△EK＝__________
②根据题中提供的条件，还可利用重锤下落求出当地的重力加速度g=_________，经过计算可知，测量值比当地重力加速度的真实值要小，其主要原因是：_____________

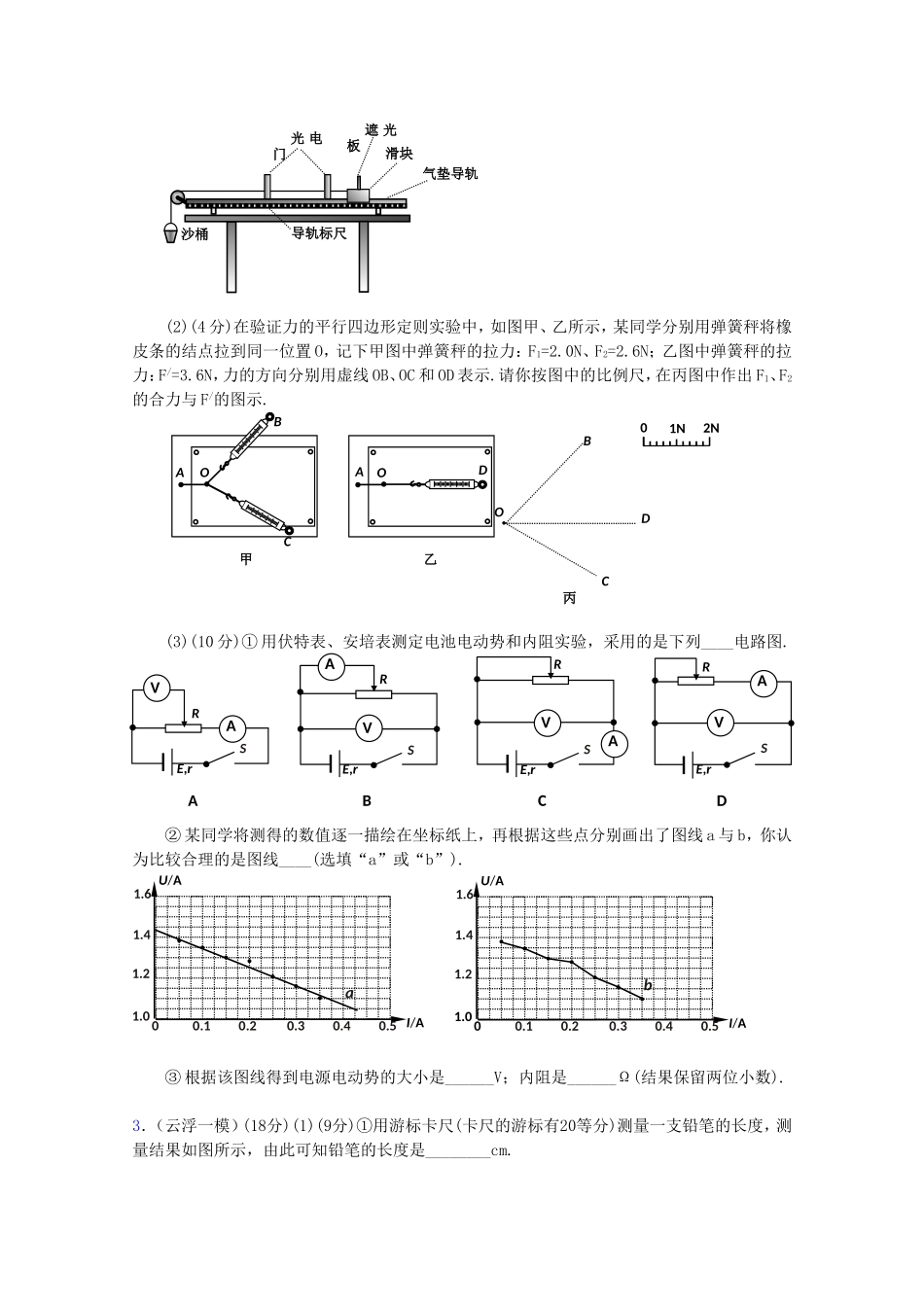

2．（深圳二模）(18分)(1)(4分)如图所示的装置由气垫导轨、两个光电门、滑块和沙桶等组成
光电门可以测出滑块
