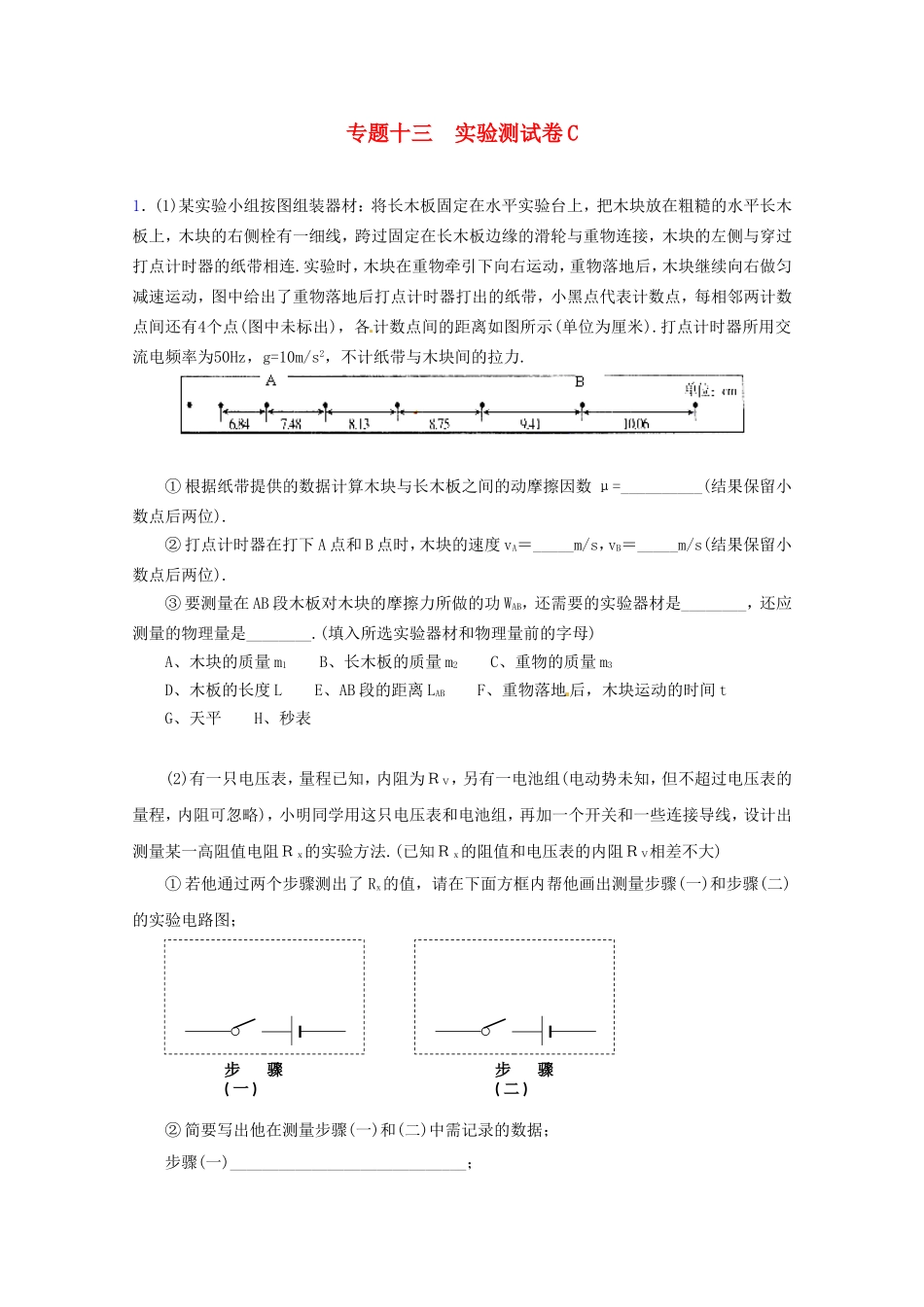

专题十三实验测试卷C1．(1)某实验小组按图组装器材：将长木板固定在水平实验台上，把木块放在粗糙的水平长木板上，木块的右侧栓有一细线，跨过固定在长木板边缘的滑轮与重物连接，木块的左侧与穿过打点计时器的纸带相连.实验时，木块在重物牵引下向右运动，重物落地后，木块继续向右做匀减速运动，图中给出了重物落地后打点计时器打出的纸带，小黑点代表计数点，每相邻两计数点间还有4个点(图中未标出)，各计数点间的距离如图所示(单位为厘米).打点计时器所用交流电频率为50Hz，g=10m/s2，不计纸带与木块间的拉力.①根据纸带提供的数据计算木块与长木板之间的动摩擦因数μ=__________(结果保留小数点后两位).②打点计时器在打下A点和B点时，木块的速度vA＝_____m/s，vB＝_____m/s(结果保留小数点后两位).③要测量在AB段木板对木块的摩擦力所做的功WAB，还需要的实验器材是________，还应测量的物理量是________.(填入所选实验器材和物理量前的字母)A、木块的质量m1B、长木板的质量m2C、重物的质量m3D、木板的长度LE、AB段的距离LABF、重物落地后，木块运动的时间tG、天平H、秒表(2)有一只电压表，量程已知，内阻为ＲＶ，另有一电池组(电动势未知，但不超过电压表的量程，内阻可忽略)，小明同学用这只电压表和电池组，再加一个开关和一些连接导线，设计出测量某一高阻值电阻Ｒｘ的实验方法.(已知Ｒｘ的阻值和电压表的内阻ＲＶ相差不大)①若他通过两个步骤测出了Rx的值，请在下面方框内帮他画出测量步骤(一)和步骤(二)的实验电路图；②简要写出他在测量步骤(一)和(二)中需记录的数据；步骤(一)_____________________________；步骤(一)步骤(二)步骤(二)______________________________；(以上两空用字母表示并用文字作简要说明)③用②中的数据表示高阻值电阻Ｒｘ的表达式Rx=_____________.2．（珠海二模）(1)(8分)①甲图是一把游标卡尺的示意图，该尺的读数为________cm.②打点计时器是力学中常用的_______仪器，如图用打点计时器记录小车的匀加速直线运动，交流电周期为T=0.02s，每5个点取一个读数点，测量得AB=3.01cm，AC=6.51cm，AD=10.50cm，AE=14.99cm，AF=20.01cm，AG=25.50cm，则B点的瞬时速度大小为________m/s，小车运动的加速度大小为_______m/s2.(本小题计算要求保留三位有效数字)76505101520ABCDEFG甲乙(2)(10分)铂电阻的阻值随温度变化且线性良好，其电阻与温度之间的关系可用＝表示，式中的表示铂电阻0℃时的电阻，常量称为铂电阻的温度系数.①实测一个铂电阻传感器的阻值后，描得如图的实验点，请在图中作出其图象，根据图象得：，.②除了待测铂电阻、烧杯、冰块、开水、玻璃棒、4V直流电源、导线、电键，还有以下仪器供选择，请填写还须选用的器材代号_________.A．温度计B．0－200Ω滑动变阻器C．15V、30电压表D．3V、1电压表E、0.6A、0.3Ω电流表F、200mA、0.9Ω电流表③根据选用的器材在右侧画出最合适的电阻测量电路./t℃/tR0102030405060708090100901001101201301403．（潮州三模）(18分)(1)如图是某同学在做匀变速直线运动实验中获得的一条纸带.①已知打点计时器电源频率为50Hz，则纸带上打相邻两点的时间间隔为_________.②ABCD是纸带上四个计数点，每两个相邻计数点间有四个点没有画出.从图中读出A、B两点间距s=__________；C点对应的速度是________(计算结果保留三位有效数字).(2)如图甲为测量电阻Rx的电路，R为电阻箱，R′为起保护作用的滑动变阻器，S为单刀双掷开关.(a)测量待测电阻Rx的实验步骤为：把开关掷于a，记下电流表的示数I；开关掷于b，调节变阻箱R，使电流表的示数为_________.变阻箱的读数即为Rx的阻值.(b)请在图乙中以笔画线代替导线按实验原理图将实物图补充完整.(c)一位同学利用本实验的部分器材测电源电动势及内阻，设计了如图丙电路.实验步骤为：闭合开关S，调节变阻箱的读数为R1，读出电流表的示数I1；__________，读出电流表的示数I2.由方程_________及方程_________联立可解出电动势E及内阻r.由于所有的电流表不是理想电流表，则计算出的内阻值比实际值偏_______.(选填“大”或“小”)图丙RxbSaR′图乙图甲4．（东莞上末）(1)(10分)...
