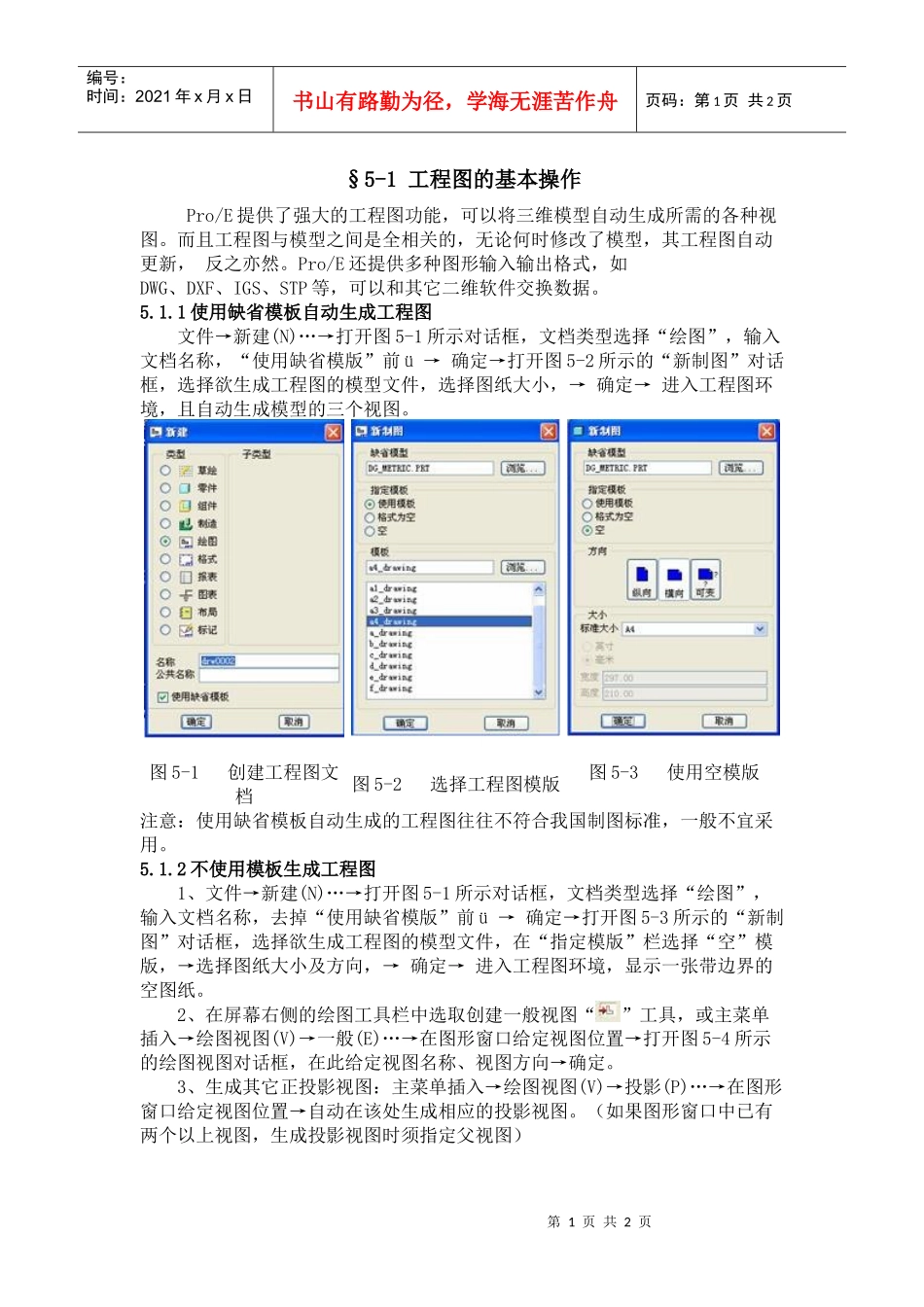

第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共2页§5-1工程图的基本操作Pro/E提供了强大的工程图功能，可以将三维模型自动生成所需的各种视图。而且工程图与模型之间是全相关的，无论何时修改了模型，其工程图自动更新，反之亦然。Pro/E还提供多种图形输入输出格式，如DWG、DXF、IGS、STP等，可以和其它二维软件交换数据。5.1.1使用缺省模板自动生成工程图文件→新建(N)…→打开图5-1所示对话框，文档类型选择“绘图”，输入文档名称，“使用缺省模版”前ü→确定→打开图5-2所示的“新制图”对话框，选择欲生成工程图的模型文件，选择图纸大小，→确定→进入工程图环境，且自动生成模型的三个视图。图5-1创建工程图文档图5-2选择工程图模版图5-3使用空模版注意：使用缺省模板自动生成的工程图往往不符合我国制图标准，一般不宜采用。5.1.2不使用模板生成工程图1、文件→新建(N)…→打开图5-1所示对话框，文档类型选择“绘图”，输入文档名称，去掉“使用缺省模版”前ü→确定→打开图5-3所示的“新制图”对话框，选择欲生成工程图的模型文件，在“指定模版”栏选择“空”模版，→选择图纸大小及方向，→确定→进入工程图环境，显示一张带边界的空图纸。2、在屏幕右侧的绘图工具栏中选取创建一般视图“”工具，或主菜单插入→绘图视图(V)→一般(E)…→在图形窗口给定视图位置→打开图5-4所示的绘图视图对话框，在此给定视图名称、视图方向→确定。3、生成其它正投影视图：主菜单插入→绘图视图(V)→投影(P)…→在图形窗口给定视图位置→自动在该处生成相应的投影视图。（如果图形窗口中已有两个以上视图，生成投影视图时须指定父视图）第2页共2页第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共2页图5-4生成工程图对话框图5-5显示/拭除尺寸对话框4、调整视图位置：为防止意外移动视图，缺省情况下视图被锁定在适当位置。要调整视图位置必须先解锁视图：选取视图→右键→在弹出菜单中去掉“锁定视图移动”前的ü，这时工程图中的所有视图将被解锁，可以通过拖动鼠标进行移动。调整视图位置时各视图间自动保持对齐关系。5、删除视图：选中视图→Delete6、修改视图：点选视图→右键→在弹出菜单中点选“属性”→打开图5-4所示的绘图视图对话框，在此可重新定义视图名称、视图类型、可见区域、比例、剖视、等。7、标尺寸：在屏幕右侧的绘图工具栏中选取“”工具，或主菜单视图→显示与拭除(S)…→打开图5-5所示的对话框，可以显示（或取消显示）模型尺寸。注意：此时生成的工程图在很多方面都不符合我国的制图标准，如投影分角、文字标注样式等。需要详细设定工程图环境变量。工程图环境中的显示控制与零件、装配等环境不同，在这里不能进行旋转操作，只能进行画面的缩放（滚动鼠标中间滚轮）和平移（按下并拖动鼠标中键）
