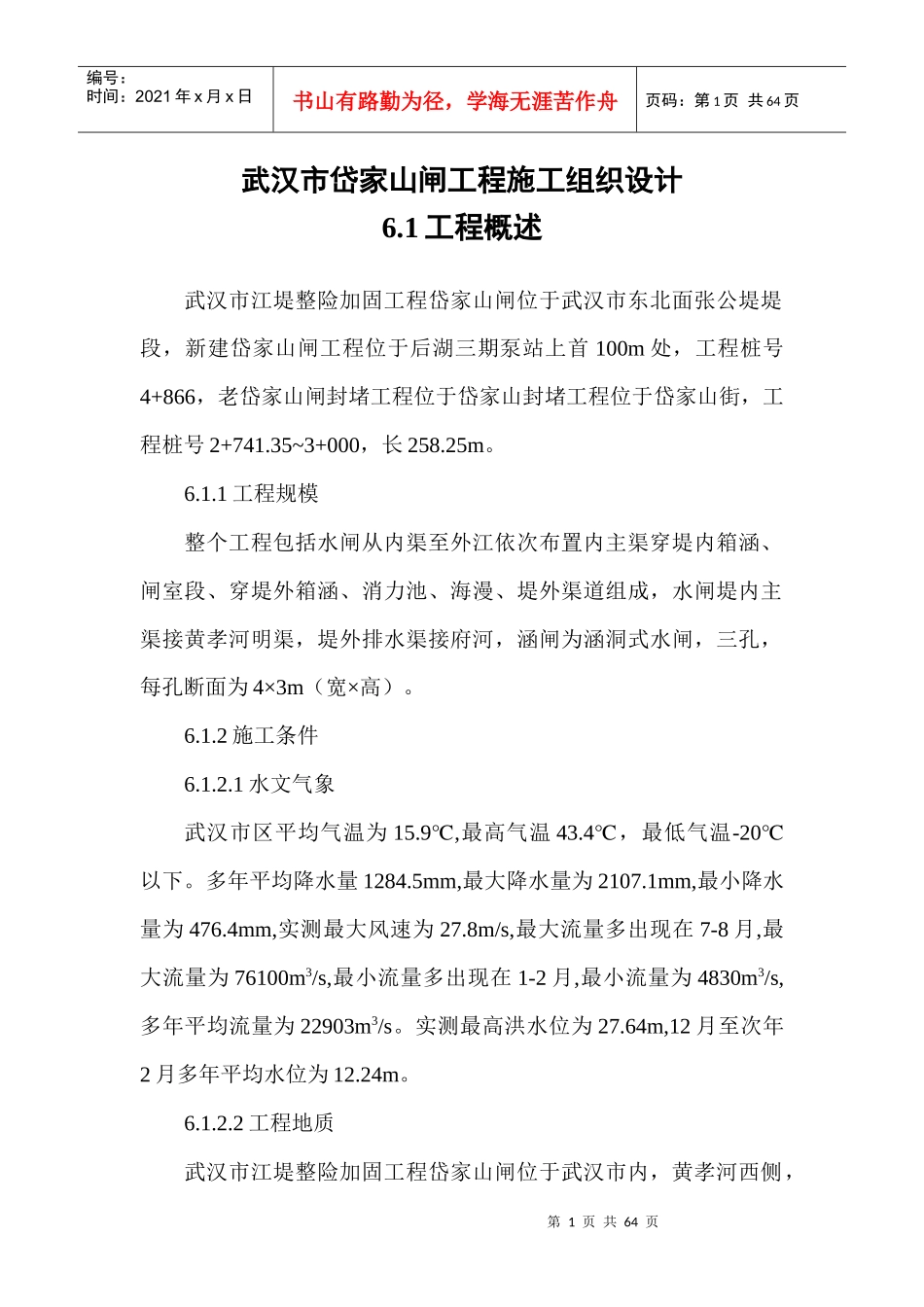

第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共64页武汉市岱家山闸工程施工组织设计6.1工程概述武汉市江堤整险加固工程岱家山闸位于武汉市东北面张公堤堤段，新建岱家山闸工程位于后湖三期泵站上首100m处，工程桩号4+866，老岱家山闸封堵工程位于岱家山封堵工程位于岱家山街，工程桩号2+741.35~3+000，长258.25m。6.1.1工程规模整个工程包括水闸从内渠至外江依次布置内主渠穿堤内箱涵、闸室段、穿堤外箱涵、消力池、海漫、堤外渠道组成，水闸堤内主渠接黄孝河明渠，堤外排水渠接府河，涵闸为涵洞式水闸，三孔，每孔断面为4×3m（宽×高）。6.1.2施工条件6.1.2.1水文气象武汉市区平均气温为15.9,℃最高气温43.4℃，最低气温-20℃以下。多年平均降水量1284.5mm,最大降水量为2107.1mm,最小降水量为476.4mm,实测最大风速为27.8m/s,最大流量多出现在7-8月,最大流量为76100m3/s,最小流量多出现在1-2月,最小流量为4830m3/s,多年平均流量为22903m3/s。实测最高洪水位为27.64m,12月至次年2月多年平均水位为12.24m。6.1.2.2工程地质武汉市江堤整险加固工程岱家山闸位于武汉市内，黄孝河西侧，第2页共64页第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共64页府河的左岸，张公堤防汛备料堆场与后湖三期泵站之间，张公堤桩号4+866，本场地处于长江1级阶地的后缘，地貌形态属冲积堆积平原区。堤外地表水体发育，堤内有黄孝河地表径流。场地地下水为上层滞水类型，赋存在填土层中，其主要受大气降水及地表水体侧渗影响。（2）、（3）层粘土及壤土为相对隔水层。场地地下水对砼无腐蚀性。地下水埋深1.10～8.90m，闸址场地土层自上而下分为素填土（Q4s），第四纪全新统粘性土（Q4al）及上更新统壤土（Q3d）。根据土性及强度分为3个层组及4个亚层。6.1.2.3建筑材料供应本工程所需的建筑材料主要有钢筋、钢材、水泥、油料和砂石骨料等。钢筋、钢材从武钢购买，水泥从阳逻水泥厂购买，油料从武汉市内购买，砂从浠水巴河经水运至砂石料场(已在汛期备好砂堆,在距施工场地300米场地上)。碎石从黄陂购买经陆运运往工地。其它零星材料及止水材料均在武汉市内购买。6.1.2.4水电供应条件工程所在地水源充足，完全能满足施工用水要求，生活用水可直接利用自来水。施工供电拟接网电，即由原闸管所引一条线路至施工现场。6.1.2.5对外交通条件本工程施工场地道路通过张公堤已连接市区道路，可满足机械第3页共64页第2页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共64页设备进场和各种材料采购要求，局部地段拟修建临时道路。根据招标文件的要求，结合本公司类似工程施工经验，本工程工期安排为：开工日期为2002年2月8日，完工日期2002年5月28日，总工期为110日历天。本工程施工过程中，将严格遵循国家和水利部颁发的相关技术标准和规程规范的规定和技术要求，严格按以下规程规范执行控制，使其施工质量达到设计要求，确保达到优良标准。本工程引有用的标准和规程规范：（1）SL260-98《堤防工程施工规范》（2）SL52-93《水利水电工程施工测量规范》（3）SD223-1999《水利水电建设工程验收规程》（4）SL239-1999《堤防工程施工质量评定与验收规程》（5）SL176-96《水利水电工程施工质量评定规程（试行）》（6）SDJ249-88《水利水电基本建设单元工程质量等级评定标准》（7）SD128-87《土方试验规程》（8）GB50204-98《砌体工程施工及验收规程》（9）GB175-92《硅酸盐水泥、普通硅酸盐水泥》（10）GB50204-92《砼结构施工及验收规范》（11）SDJ207-82《水工砼施工规范》（12）GB50221-95《钢结构工程质量检验评定标准》第4页共64页第3页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共64页（13）GB50205-95《钢结构工程施工及验收规范》（14）GB11345-89《钢焊缝手工超声波探伤方法和探伤结果分析》（15）JGJ81-91《建筑钢结构焊接规程》6.2施工总平面布置根据本工程的地形情况，结合本工程的施工方法，施工工艺及工期的要求。本着既方便施工管理，又经济节约的原则，布置临时设施，本...
