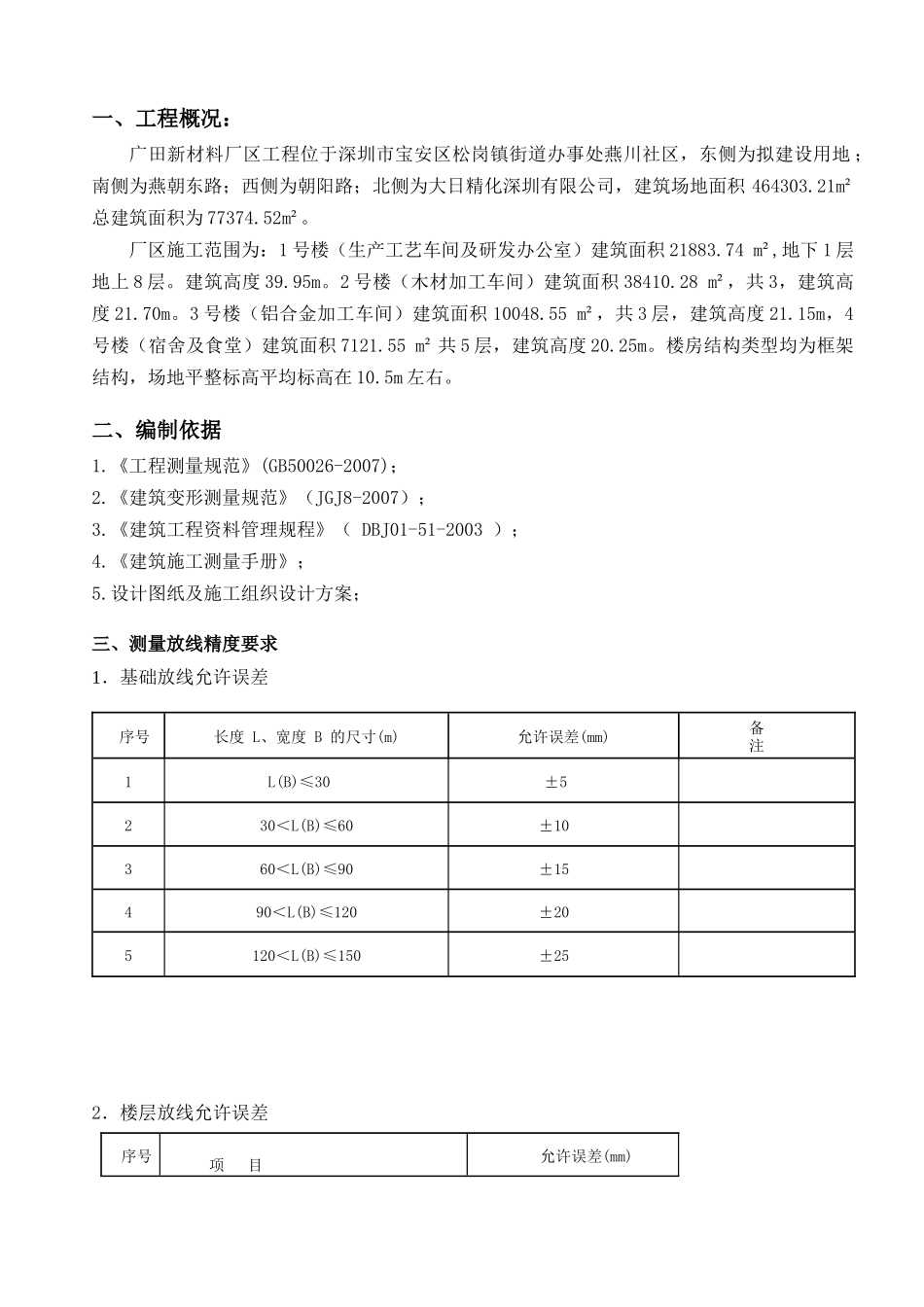

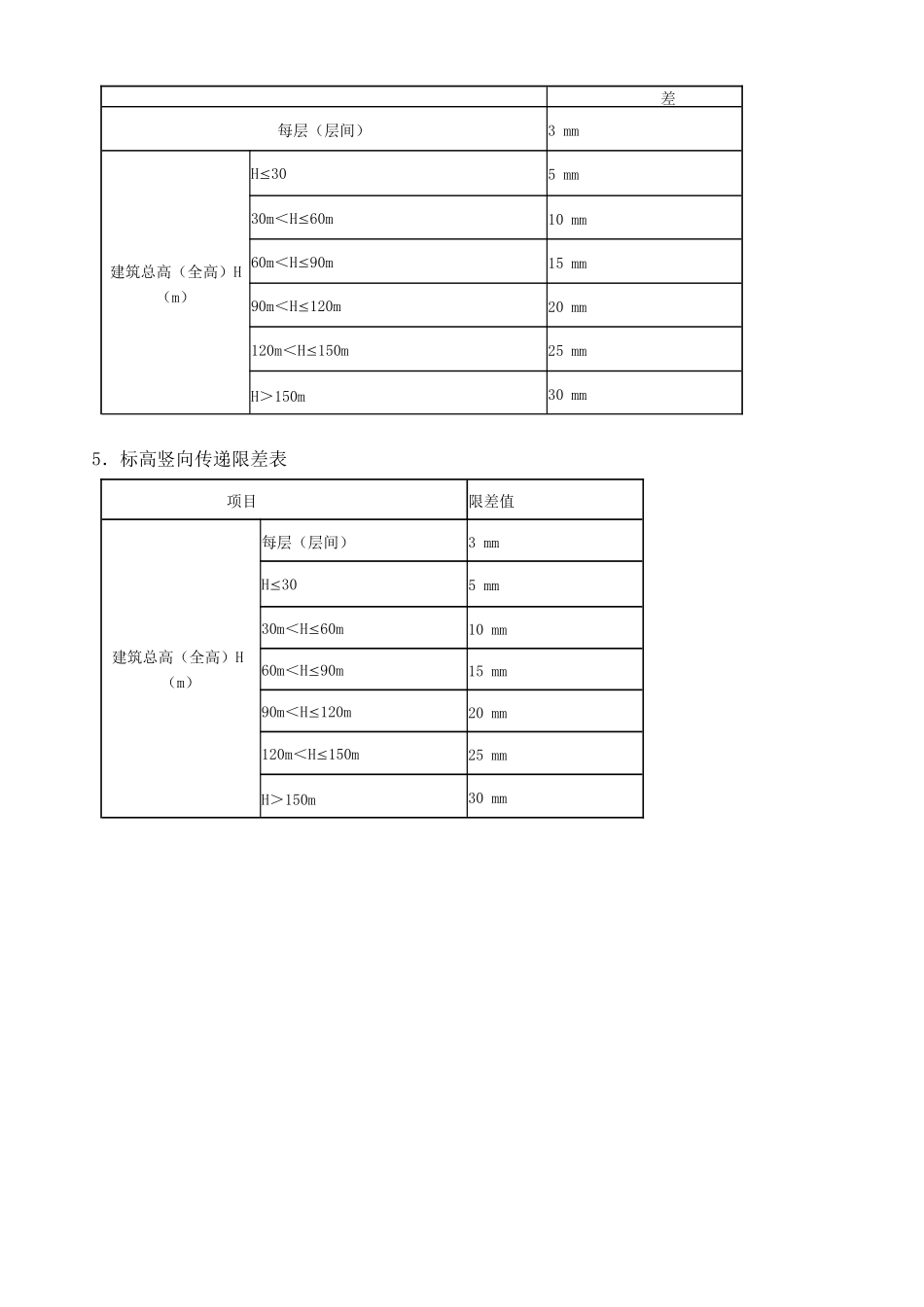

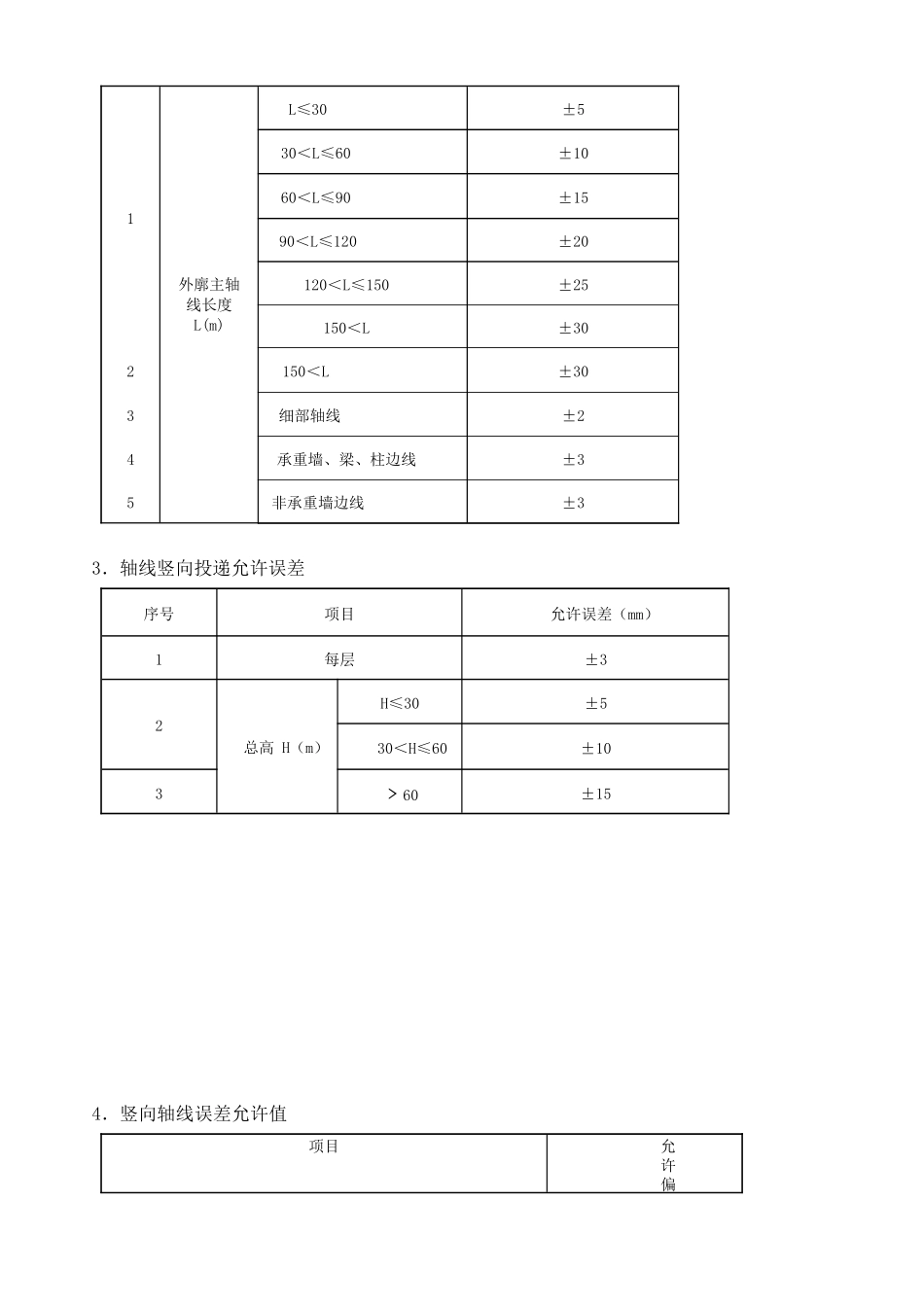

一、工程概况：广田新材料厂区工程位于深圳市宝安区松岗镇街道办事处燕川社区，东侧为拟建设用地；南侧为燕朝东路；西侧为朝阳路；北侧为大日精化深圳有限公司，建筑场地面积464303.21m²总建筑面积为77374.52m²。厂区施工范围为：1号楼（生产工艺车间及研发办公室）建筑面积21883.74m²,地下1层地上8层。建筑高度39.95m。2号楼（木材加工车间）建筑面积38410.28m²，共3，建筑高度21.70m。3号楼（铝合金加工车间）建筑面积10048.55m²，共3层，建筑高度21.15m，4号楼（宿舍及食堂）建筑面积7121.55m²共5层，建筑高度20.25m。楼房结构类型均为框架结构，场地平整标高平均标高在10.5m左右。二、编制依据1.《工程测量规范》(GB50026-2007)；2.《建筑变形测量规范》（JGJ8-2007）；3.《建筑工程资料管理规程》（DBJ01-51-2003）；4.《建筑施工测量手册》；5.设计图纸及施工组织设计方案；三、测量放线精度要求1．基础放线允许误差序号长度L、宽度B的尺寸(m)允许误差(mm)备注1L(B)≤30±5230＜L(B)≤60±10360＜L(B)≤90±15490＜L(B)≤120±205120＜L(B)≤150±252．楼层放线允许误差序号项目允许误差(mm)1外廓主轴线长度L(m)L≤30±530＜L≤60±1060＜L≤90±1590＜L≤120±20120＜L≤150±25150＜L±302150＜L±303细部轴线±24承重墙、梁、柱边线±35非承重墙边线±33．轴线竖向投递允许误差序号项目允许误差（mm）1每层±32总高H（m）H≤30±530＜H≤60±103﹥60±154．竖向轴线误差允许值项目允许偏差每层（层间）3mm建筑总高（全高）H（m）H305mm30m＜H60m10mm60m＜H90m15mm90m＜H120m20mm120m＜H150m25mmH＞150m30mm5．标高竖向传递限差表项目限差值建筑总高（全高）H（m）每层（层间）3mmH305mm30m＜H60m10mm60m＜H90m15mm90m＜H120m20mm120m＜H150m25mmH＞150m30mm第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页三、施工测量前的准备工作施工测量前的准备工作是保证施工测量全过程顺利进行的重要环节，它包括设计图纸的审核，测量定位依据点的交接与校测，测量仪器的购置、检定与检校，测量方案的编制与数据准备，施工场地测量等。四、设计图纸的审核1.总图校核通过校核总图，了解定位意图，计算定位数据，以及建筑物跟周围的建筑物、市政道路的位置关系，确保建筑物的定位数据符合城市规划的要求。阅读设计图纸时必须校算建筑物轮廓控制点数据和标注尺寸，记录审图结果。2.建筑图与结构图校核检查各专业图的平面位置、标高是否有矛盾，预留洞口是否有冲突，及时发现问题，及时向设计人员反映，请设计人员及时变更设计。3.测量定位依据点的交接与校测3.1、根据总平面图及测量成果通知单对控制点的原始依据进行校核。3.2、校测控制点的距离、夹角及坐标和水准点的高差。3.3、与深圳市地籍测量大队交接控制点、水准点及相关测量原始资料的交接手续。对移交后的桩点进行妥善保护，防止桩点受到扰动破坏。如果超出限差要求，及时向甲方和施测单位反映本工程的校核结果。必要时，请施测单位重新复测。五、测量人员及仪器设备编号设备名称精度指标数量用途1苏一光RTS-632H全站仪2+2ppm*D（mm）1台工程控制定位2DJ2电子经纬仪2"2台施工放样第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页3DS3水准仪2mm2台标高控制450m钢尺Ⅱ级2把施工放样5JC-100激光垂准仪1/400002台轴线竖向传递6激光接收耙2个接收激光点75m塔尺2把标高测量8线坠2个铅直线测设9对讲机2部通讯联络10钢卷尺1mm1测量建筑物场区控制及轴线控制根据深圳市地籍测绘大队提供的控制点A1、A2做出场区控制网，控制网按三级精度布设，布设闭合导线点数3个（A3、A4、A5），做成半永久点形式，做成半永久点形式，要求保持到工程结束，具体见下图平面控制网布设原则1.平面控制遵循先整体、后局部，高精度控制低精度的原则。2.布设平面控制网根据建筑设计总平面图和施工总平面布置图。3.控制点要选在拘束度大、安全、易保护的位置，通视条件良好，分布均匀。4.桩位必须用砼保护，需要时用钢管进行围护，作好标记。...
