AVEVA(PDMS)中设备建模VIP免费

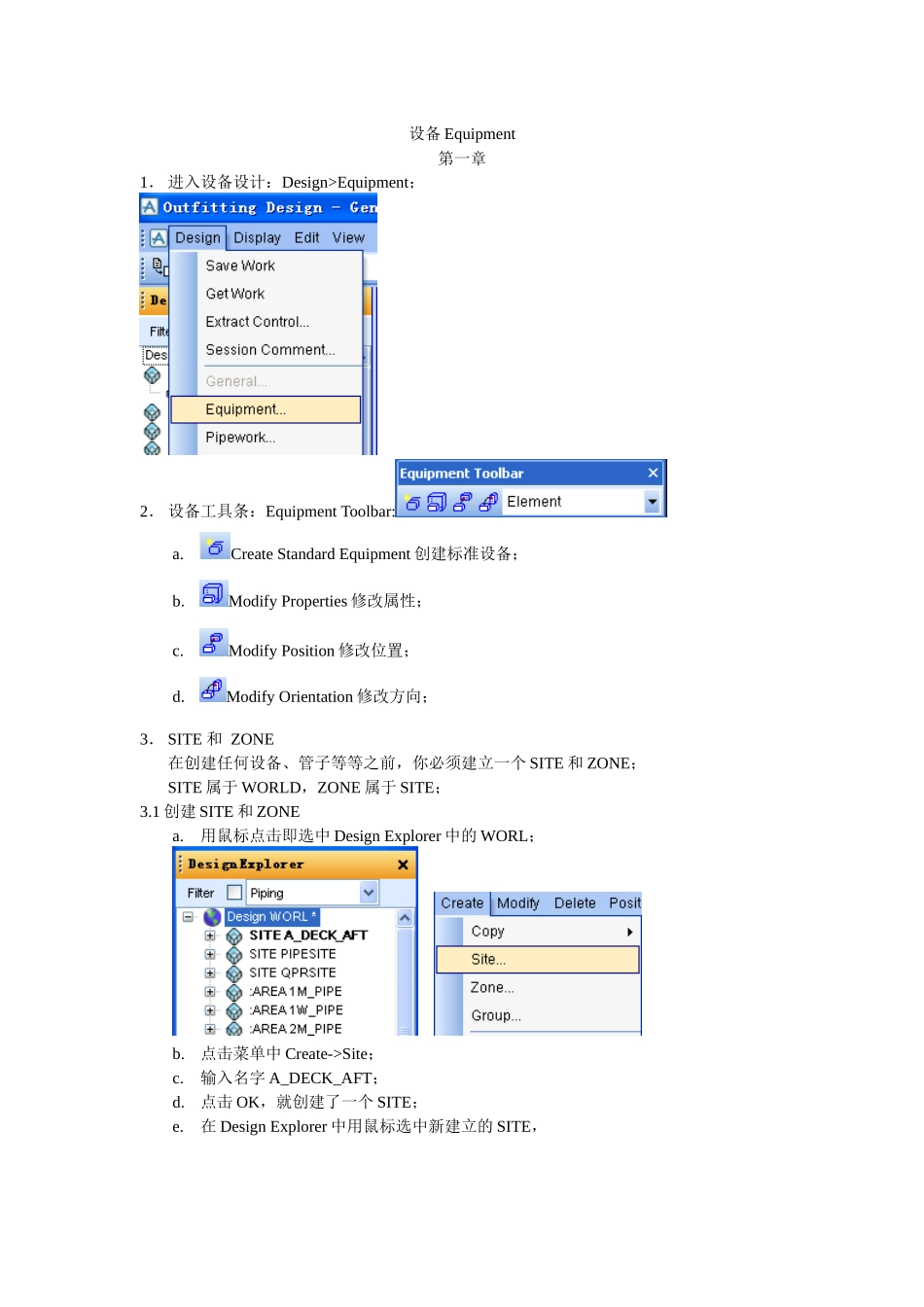

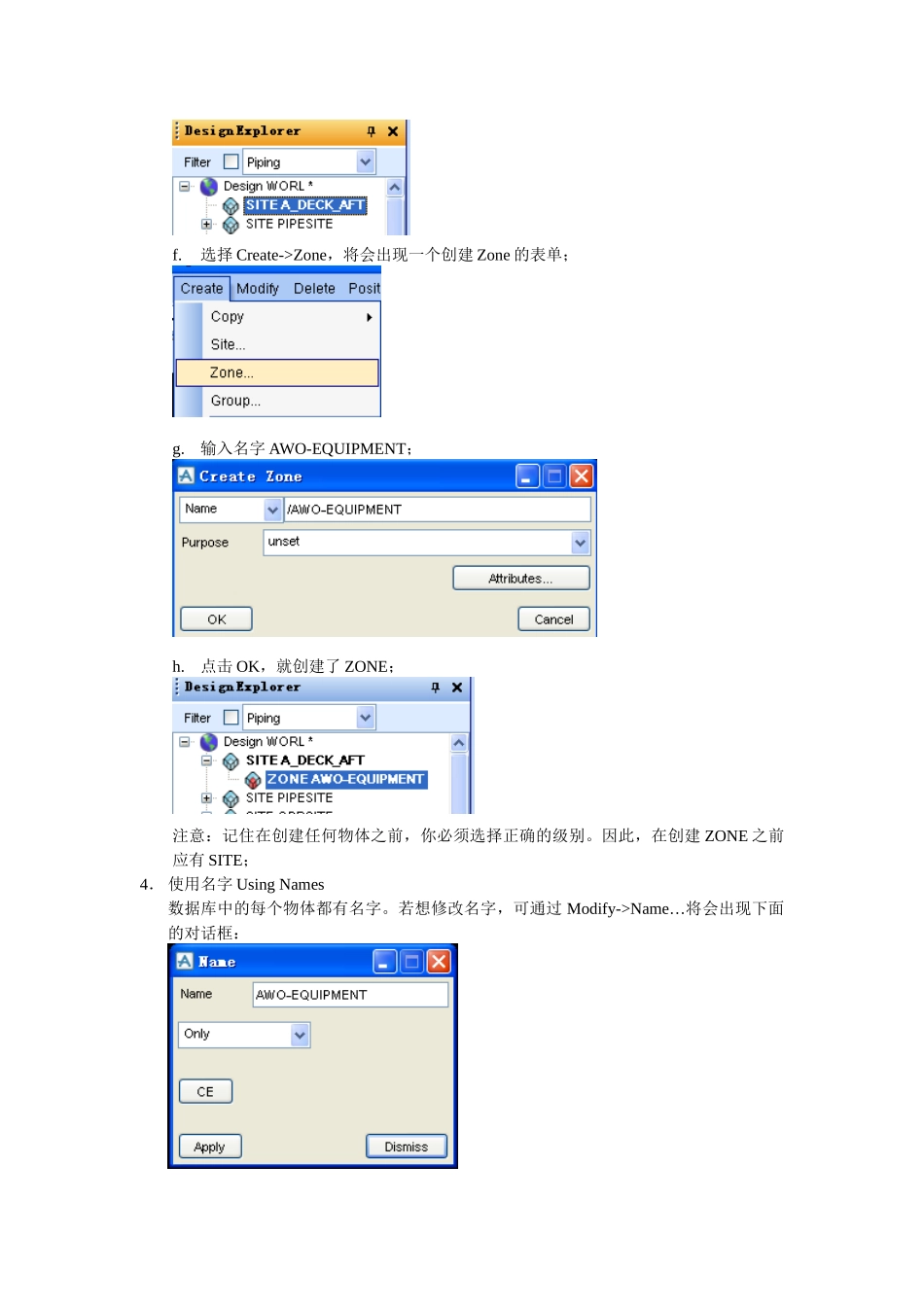

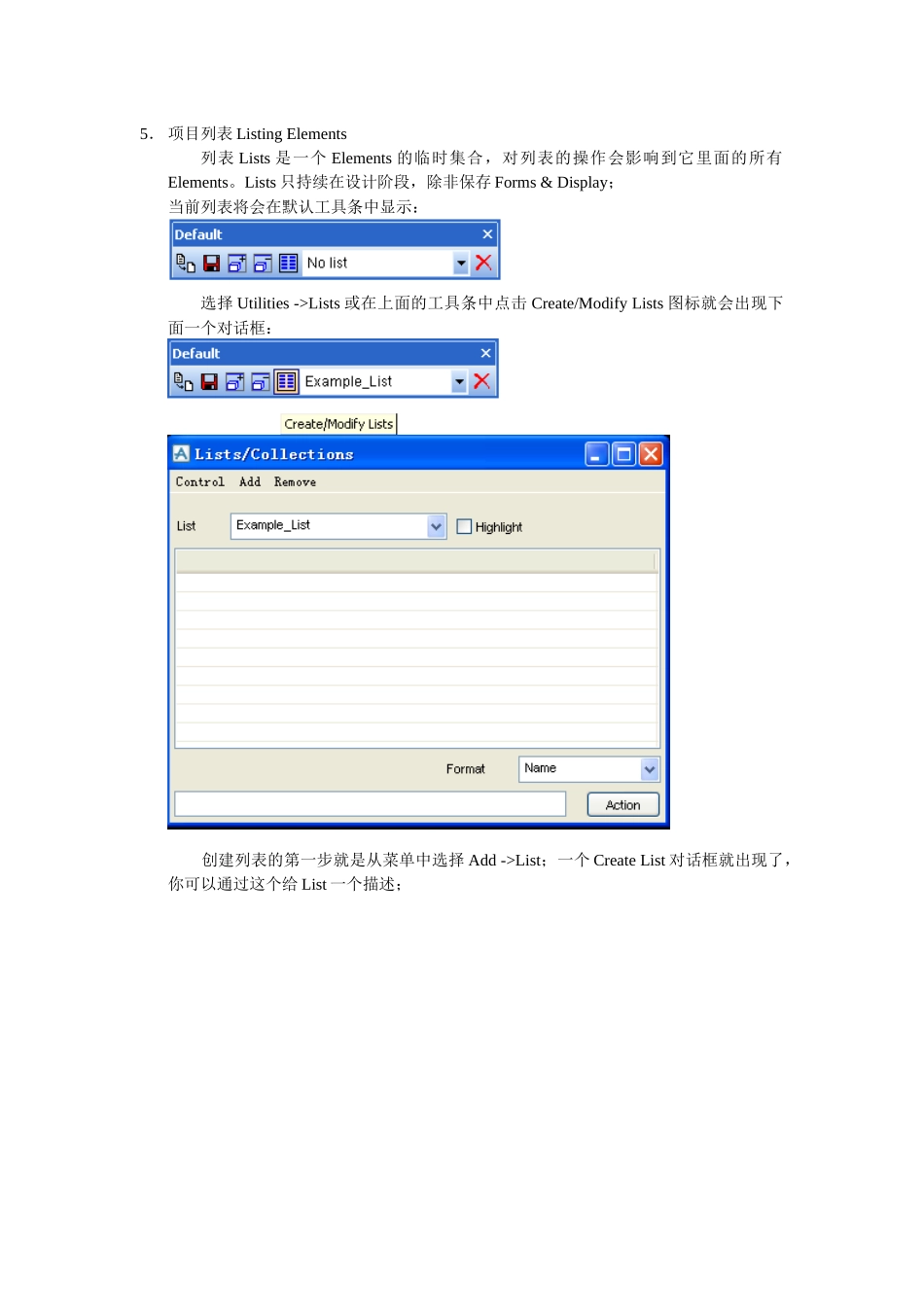

设备Equipment第一章1．进入设备设计：Design>Equipment；2．设备工具条：EquipmentToolbar:a.CreateStandardEquipment创建标准设备；b.ModifyProperties修改属性；c.ModifyPosition修改位置；d.ModifyOrientation修改方向；3．SITE和ZONE在创建任何设备、管子等等之前，你必须建立一个SITE和ZONE；SITE属于WORLD，ZONE属于SITE；3.1创建SITE和ZONEa.用鼠标点击即选中DesignExplorer中的WORL；b.点击菜单中Create->Site；c.输入名字A_DECK_AFT；d.点击OK，就创建了一个SITE；e.在DesignExplorer中用鼠标选中新建立的SITE，f.选择Create->Zone，将会出现一个创建Zone的表单；g.输入名字AWO-EQUIPMENT；h.点击OK，就创建了ZONE；注意：记住在创建任何物体之前，你必须选择正确的级别。因此，在创建ZONE之前应有SITE；4．使用名字UsingNames数据库中的每个物体都有名字。若想修改名字，可通过Modify->Name…将会出现下面的对话框：5．项目列表ListingElements列表Lists是一个Elements的临时集合，对列表的操作会影响到它里面的所有Elements。Lists只持续在设计阶段，除非保存Forms&Display；当前列表将会在默认工具条中显示：选择Utilities->Lists或在上面的工具条中点击Create/ModifyLists图标就会出现下面一个对话框：创建列表的第一步就是从菜单中选择Add->List；一个CreateList对话框就出现了，你可以通过这个给List一个描述；你可以通过菜单中的Add添加Elements，它其中的选项有：CE：Addsthecurrentelement添加当前的物体；CEMembers：AddstheelementswhoseowneristheCE添加当前物体的成员；Identified：Addselementsbyidentifyingthemwiththecursor.ClickingtheEsckeyendstheselection.添加指定的物体。按Esc键退出；Selection：AddselementsselectedbyuseoftheAddtoListform;命令可以直接在Action中运行。若很精通命令语法，你可以使用这个功能。例如：BYX600->willmoveeachelementinthelistby600mm.SPREF/DIN-SPEC/HE200A->willchangetheSpecificationReferenceofAllSCTNelementsinthelistto/DIN-SPEC/HE200A;删除操作可以通过菜单中的Remove来完成。当执行移动操作时，整个列表中的物体都会被移动。第二章1．导入设备数据ImportingEquipmentData它的功能是从CSV或XLS文件中导入设备的标签、描述、和其它一些属性。当处于OUTFITTINGDESIGNS模式中的设备程序时，可通过Utilities->ImportEquipment…这个功能不仅可以导入设备，也可以导入其它物体。请参考LexiconReferenceManual。2．导入CSV文件的内容的规定导入的文件必须有以下特点：a.导入的文件必须是可用的CSV或XLS格式的文件；b.文件的第一行必须包含一个头列表；c.必须有NAME行，否则文件不会被导入；d.另一个必须的行是TYPE；e.一个特别的行是OWNER行；f.……g.……文件数据的例子：TypeNamesprefDescposBuiltEQUI/D1201/EQUI/Storage-Vessel/TYPEAStorageVesselX9630Y3502Z6170falseEQUI/C1101X5360Y8850Z305trueEQUI/E1302A/EQUI/Shell-Tube-ExchangerHeatExchangerX9630Y3755Z8385falseEQUI/E1302B/EQUI/Shell-Tube-ExchangerHeatExchangerX9630Y3755Z9352falseEQUI/P1501APumpX9340Y12145Z645falseEQUI/P1501BPumpX7510Y12145Z645false第三章创建设备CreateEquipment1．有两种方法可以创建一个设备，一个是通过菜单，一个是通过命令行。用菜单的方式创建设备有两个主要的方式：创建设备和创建标准设备；创建设备是通过单元组装的方式创建；创建标准设备是通过一系列参数来创建标准的设备；在DesignExplorer中选中建立的ZONE，将在它里面保存设备的信息；在菜单中选择Create->Equipment…，输入名字YY1001，并点击OK，这样就建立了一个不包含任何图元Primitives的设备；你通常可以把创建的设备放在SITE的原点处，并可以在以后的操作中移动它。2．建立图元CreatePrimitives像立方体这样的图元可以用来组成一个设备。Create->Primitives…选择你想建立的图元并输入相关的数据即可。要想建立一个设备，你必须决定用什么样的图元来拼成一个设备。例如一个简单的Vessel可通过一个圆柱体作为主要部分，两个盘形作为尾部...
