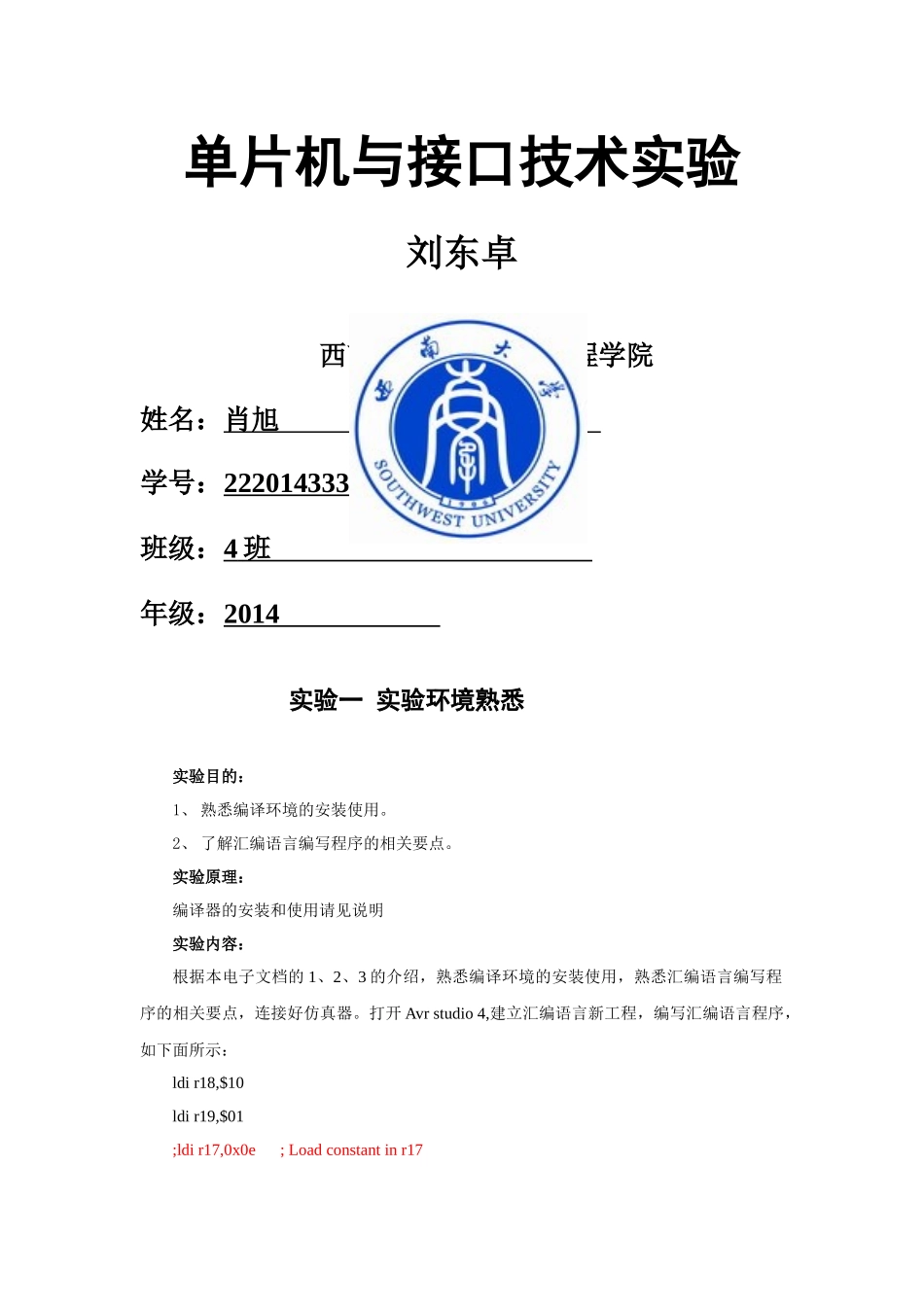

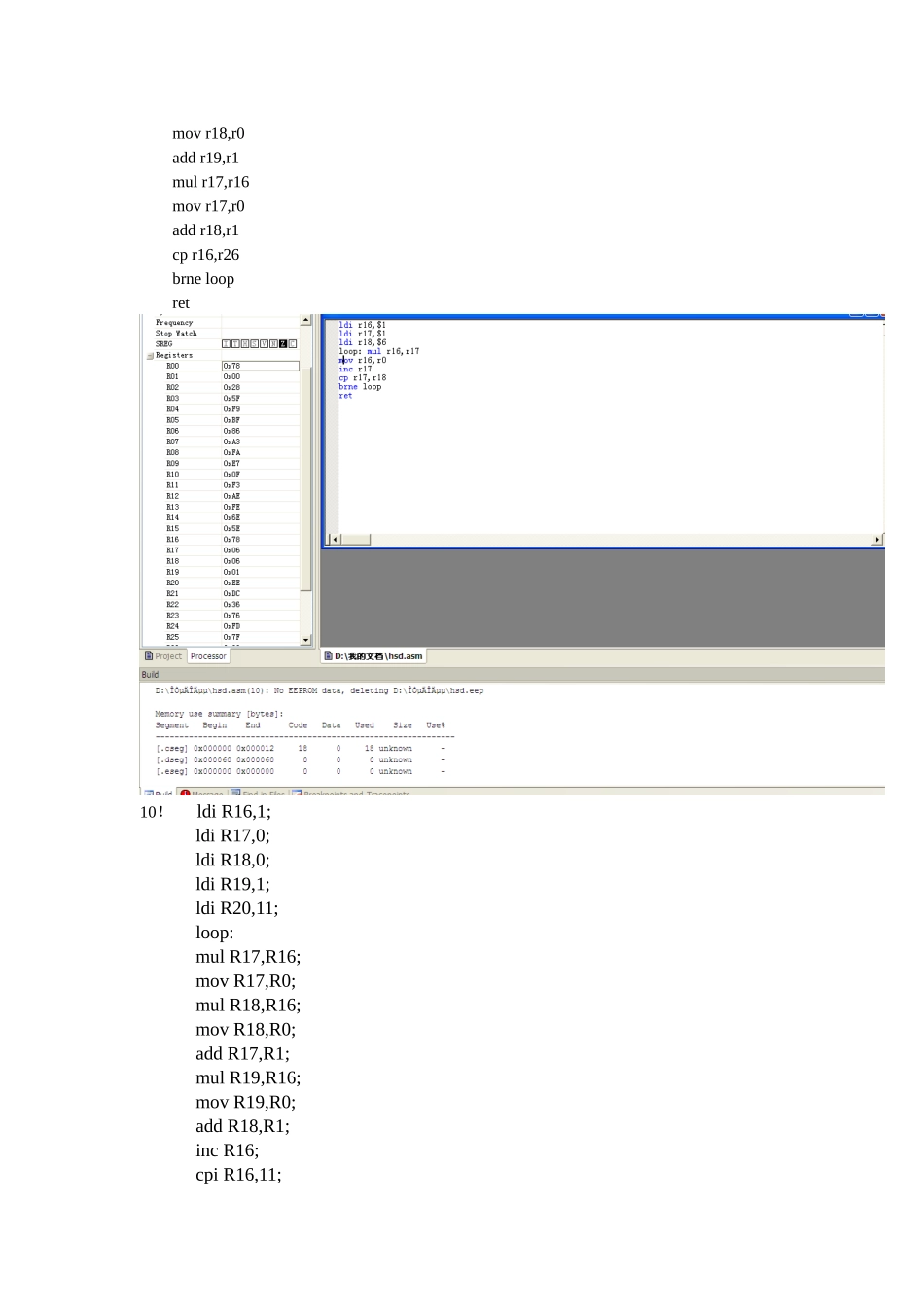

单片机与接口技术实验刘东卓西南大学电子信息工程学院姓名：肖旭学号：222014333210133班级：4班年级：2014实验一实验环境熟悉实验目的：1、熟悉编译环境的安装使用。2、了解汇编语言编写程序的相关要点。实验原理：编译器的安装和使用请见说明实验内容：根据本电子文档的1、2、3的介绍，熟悉编译环境的安装使用，熟悉汇编语言编写程序的相关要点，连接好仿真器。打开Avrstudio4,建立汇编语言新工程，编写汇编语言程序，如下面所示：ldir18,$10ldir19,$01;ldir17,0x0e;Loadconstantinr17ldir17,$0e;Loadconstantinr17loop:addr18,r19;Addr2tor1decr17;Decrementr17brneloop;Branchifr17<>0nop;Continue(donothing)利用编译器里面的单步执行或全速运行，查看寄存器数据变化：运行完毕后，r18里面的值为0x1e。5！clrr18clrr19ldir17,$1ldir16,$0ldir26,$6loop:incr16mulr19,r16movr19,r0mulr18,r16movr18,r0addr19,r1mulr17,r16movr17,r0addr18,r1cpr16,r26brneloopret10！ldiR16,1;ldiR17,0;ldiR18,0;ldiR19,1;ldiR20,11;loop:mulR17,R16;movR17,R0;mulR18,R16;movR18,R0;addR17,R1;mulR19,R16;movR19,R0;addR18,R1;incR16;cpiR16,11;brneloop;nop;实验总结：这是我第一次做AVR实验，因此有点难，虽然五的阶乘这个程序简单，但由于没有预习，上理论课时不太认真，对于设置寄存器，各种运算符号不熟。所以这一次通过翻书问同学才做出来。实验二汇编语言程序设计实验目的：1、进一步熟悉编译环境的安装使用。2、熟悉汇编语言编写程序。实验原理：编译器的安装和使用请见说明实验内容：根据本电子文档的1、2、3的介绍，进一步熟悉编译环境的使用，熟悉汇编语言编写程序，连接好仿真器。打开Avrstudio4,建立汇编语言新工程，编写汇编语言程序，如下面所示：ldir16,$2ldir17,$34ldir18,0x10ldir19,$1ldir20,$80loop1:mulsr19,r20loop2:mulr19,r20loop3:addr17,r16loop4:subr17,r19decr18brneloop2nop利用编译器里面的单步执行或全速运行，查看寄存器数据变化：通过编译器编译，请回答如下问题：1、如果外接晶振为4M，请问这段代码运行完毕所需要多长时间？2074.75us2、第6行运后R0、R1、R19和R20里面的值是多少？R0=80，R1=FF,R19=01，R20=803、第7行运完毕后R0、R1、R19和R20里面的值是多少？R0=80，R1=00，R19=01，R20=804、全部运行完毕后R0、R1、R16、R17、R18、R19和R20里面的值是多少？R0=80，R1=00，R16=02，R17=44，R18=00，R19=01，R20=805、全部运行完毕后，loop1-loop4各执行多少次？LOOP1：1,LOOP2：16LOOP3：16LOOP4：16注：所有值用16进制表示自主编写汇编程序进行调试。写出实验报告。1！+2！+3！+4！+5！=99sts$045,r20cpir18,6brneloop1retloop1:incr18addr20,r0jmpjiechengjiecheng:ldir16,$1ldir17,$0loop:incr17mulr16,r17movr16,r0cpr17,r18brneloopret实验总结：这是第二次实验，前面的回答问题很简单，只需把程序写了，再运行。但后面的自主编写，由于运算复杂，所以对我来说还是很难的。实验三基本的IO实验实验目的：1、熟悉IO口的基本控制，初步了解IO口的使用。2、了解AVR单片机的开发过程。实验原理：原理图如下：连线：PA0--LED0PA1--LED1本程序位于D:\avrvi\democode\IO_1文件夹，连接好仿真器，打开Avrstudio4，下载程序，运行完毕可看到两个LED闪烁。实验内容：实验总结：这次实验涉及到I/O端口，通过这次实验我更了解I/O端口的设置。实验四花样流水灯实验实验目的：1、进一步熟悉IO口的控制，熟悉IO口的使用。2、掌握AVR单片机的开发过程。3、了解移位算法的使用。实验原理：原理图如下：连线：PA(*)--LED(*)，PA口与LED一一对应连接实验内容：（一）依次闪烁#include#includevoidmain(void){unsignedcharposition=0;PORTA=0xFF;DDRA=0xFF;while(1){porta=~(1<=8)position=0;delay_ms(1000);};}（二）4种闪烁方式交替循环的灯#include#include#defineled_portPORTA#defineled_ddrDDRAvoiddelay(void){unsignedchari,j;for(i=500;i>0;i--){for(j=500;j>0;j--);}}voidmain(void){unsigne...
