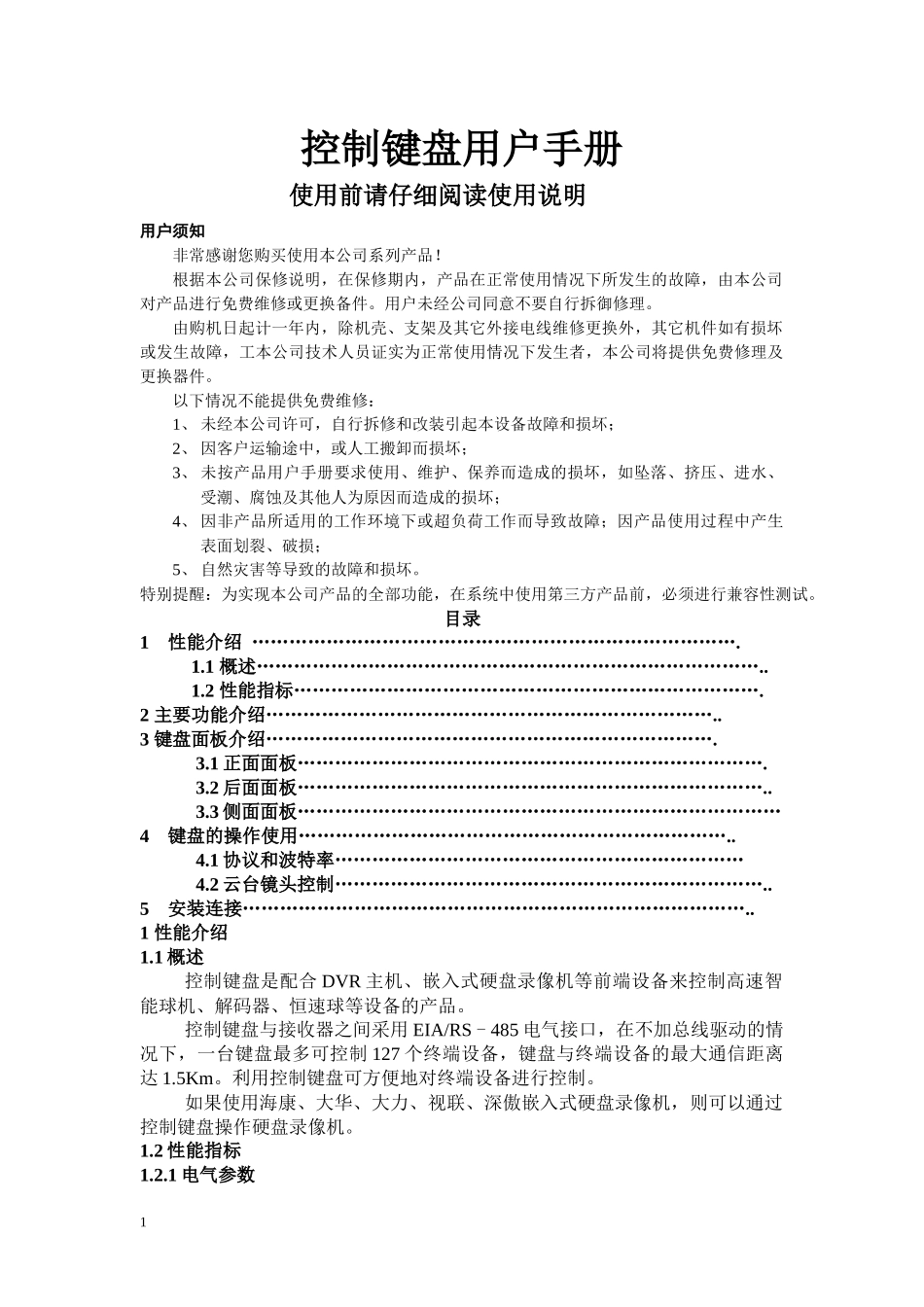

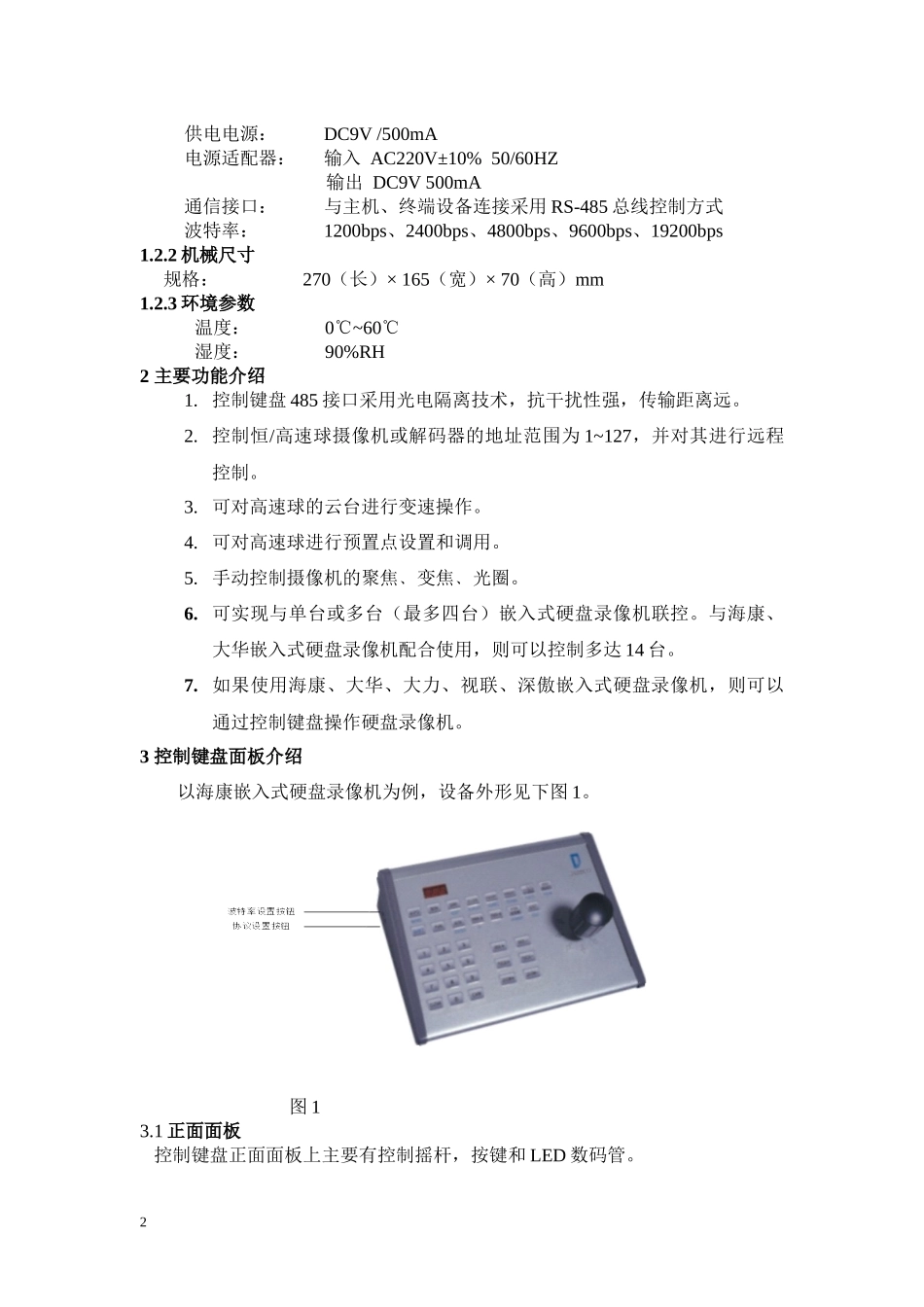

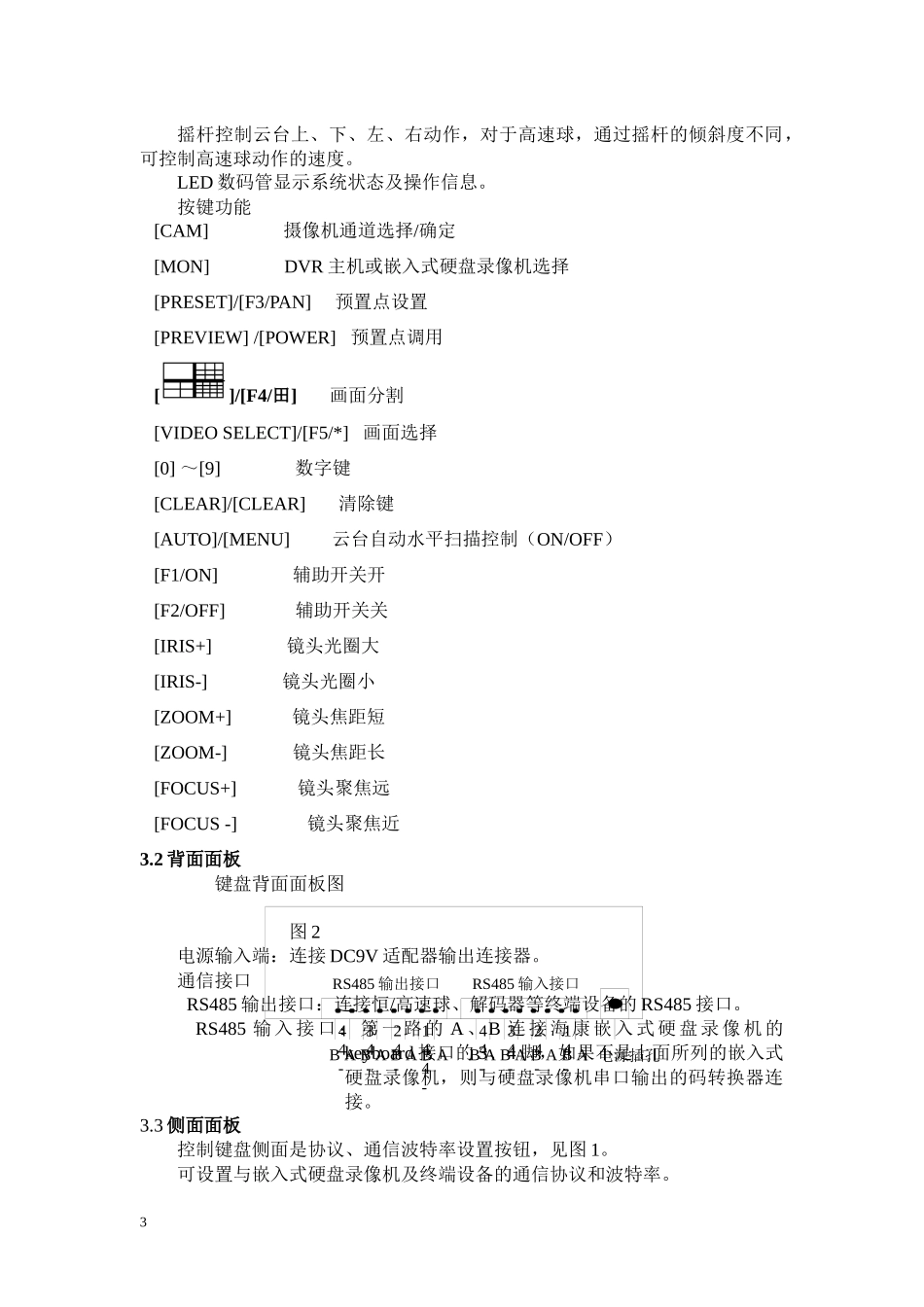

控制键盘用户手册使用前请仔细阅读使用说明用户须知非常感谢您购买使用本公司系列产品！根据本公司保修说明，在保修期内，产品在正常使用情况下所发生的故障，由本公司对产品进行免费维修或更换备件。用户未经公司同意不要自行拆御修理。由购机日起计一年内，除机壳、支架及其它外接电线维修更换外，其它机件如有损坏或发生故障，工本公司技术人员证实为正常使用情况下发生者，本公司将提供免费修理及更换器件。以下情况不能提供免费维修：1、未经本公司许可，自行拆修和改装引起本设备故障和损坏；2、因客户运输途中，或人工搬卸而损坏；3、未按产品用户手册要求使用、维护、保养而造成的损坏，如坠落、挤压、进水、受潮、腐蚀及其他人为原因而造成的损坏；4、因非产品所适用的工作环境下或超负荷工作而导致故障；因产品使用过程中产生表面划裂、破损；5、自然灾害等导致的故障和损坏。特别提醒：为实现本公司产品的全部功能，在系统中使用第三方产品前，必须进行兼容性测试。目录1性能介绍…………………………………………………………………….1.1概述………………………………………………………………………..1.2性能指标………………………………………………………………….2主要功能介绍………………………………………………………………..3键盘面板介绍……………………………………………………………….3.1正面面板………………………………………………………………….3.2后面面板…………………………………………………………………..3.3侧面面板……………………………………………………………………4键盘的操作使用……………………………………………………………..4.1协议和波特率…………………………………………………………4.2云台镜头控制……………………………………………………………..5安装连接………………………………………………………………………..1性能介绍1.1概述控制键盘是配合DVR主机、嵌入式硬盘录像机等前端设备来控制高速智能球机、解码器、恒速球等设备的产品。控制键盘与接收器之间采用EIA/RS-485电气接口，在不加总线驱动的情况下，一台键盘最多可控制127个终端设备，键盘与终端设备的最大通信距离达1.5Km。利用控制键盘可方便地对终端设备进行控制。如果使用海康、大华、大力、视联、深傲嵌入式硬盘录像机，则可以通过控制键盘操作硬盘录像机。1.2性能指标1.2.1电气参数1供电电源：DC9V/500mA电源适配器：输入AC220V±10%50/60HZ输出DC9V500mA通信接口：与主机、终端设备连接采用RS-485总线控制方式波特率：1200bps、2400bps、4800bps、9600bps、19200bps1.2.2机械尺寸规格：270（长）×165（宽）×70（高）mm1.2.3环境参数温度：0℃~60℃湿度：90%RH2主要功能介绍1.控制键盘485接口采用光电隔离技术，抗干扰性强，传输距离远。2.控制恒/高速球摄像机或解码器的地址范围为1~127，并对其进行远程控制。3.可对高速球的云台进行变速操作。4.可对高速球进行预置点设置和调用。5.手动控制摄像机的聚焦﹑变焦﹑光圈。6.可实现与单台或多台（最多四台）嵌入式硬盘录像机联控。与海康、大华嵌入式硬盘录像机配合使用，则可以控制多达14台。7.如果使用海康、大华、大力、视联、深傲嵌入式硬盘录像机，则可以通过控制键盘操作硬盘录像机。3控制键盘面板介绍以海康嵌入式硬盘录像机为例，设备外形见下图1。图13.1正面面板控制键盘正面面板上主要有控制摇杆，按键和LED数码管。2RS485输入接口RS485输出接口34-44-24-144-44-34-24-14-BABABABABABABABA电源插孔摇杆控制云台上、下、左、右动作，对于高速球，通过摇杆的倾斜度不同，可控制高速球动作的速度。LED数码管显示系统状态及操作信息。按键功能[CAM]摄像机通道选择/确定[MON]DVR主机或嵌入式硬盘录像机选择[PRESET]/[F3/PAN]预置点设置[PREVIEW]/[POWER]预置点调用[]/[F4/田]画面分割[VIDEOSELECT]/[F5/*]画面选择[0]～[9]数字键[CLEAR]/[CLEAR]清除键[AUTO]/[MENU]云台自动水平扫描控制（ON/OFF）[F1/ON]辅助开关开[F2/OFF]辅助开关关[IRIS+]镜头光圈大[IRIS-]镜头光圈小[ZOOM+]镜头焦...
