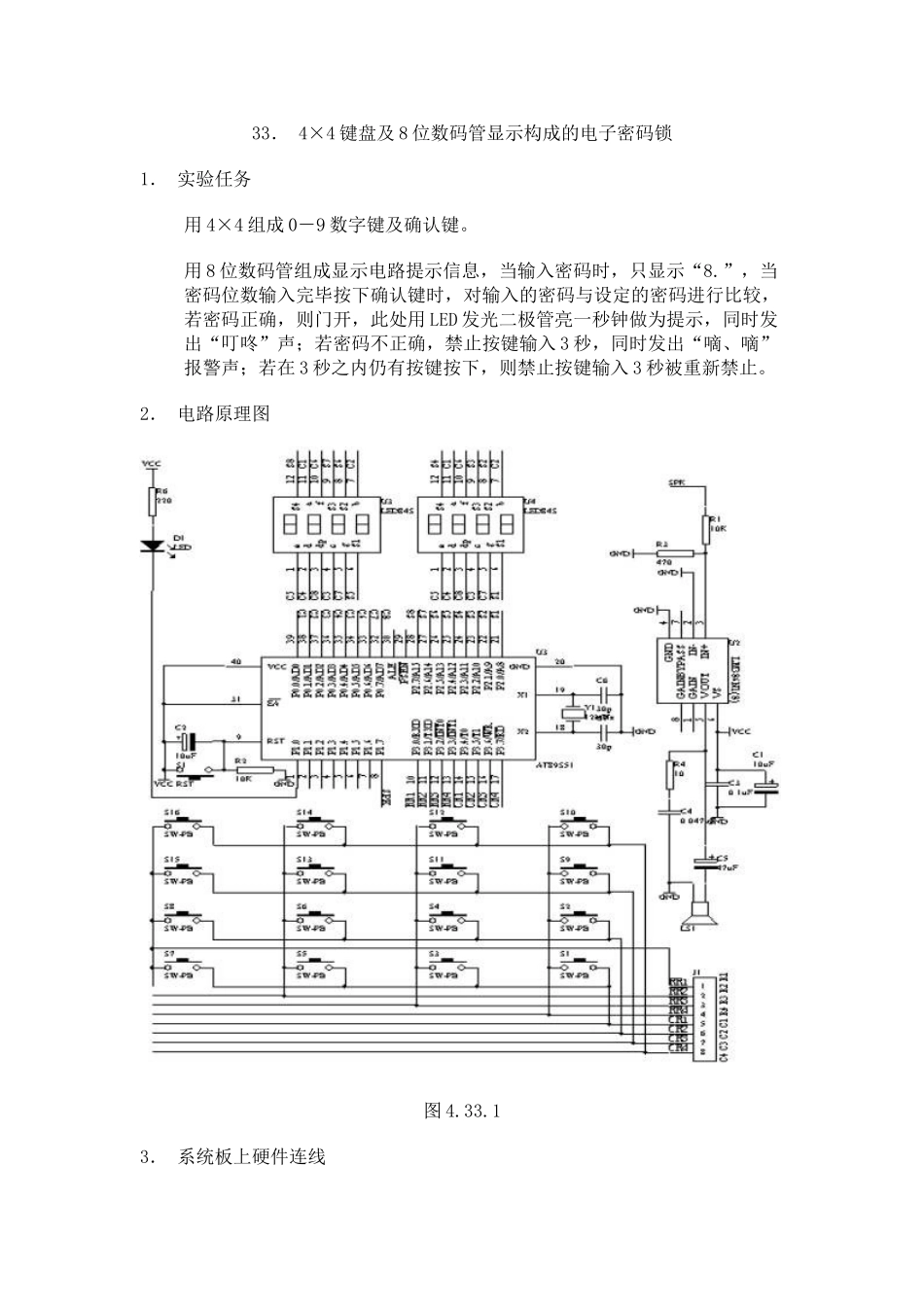

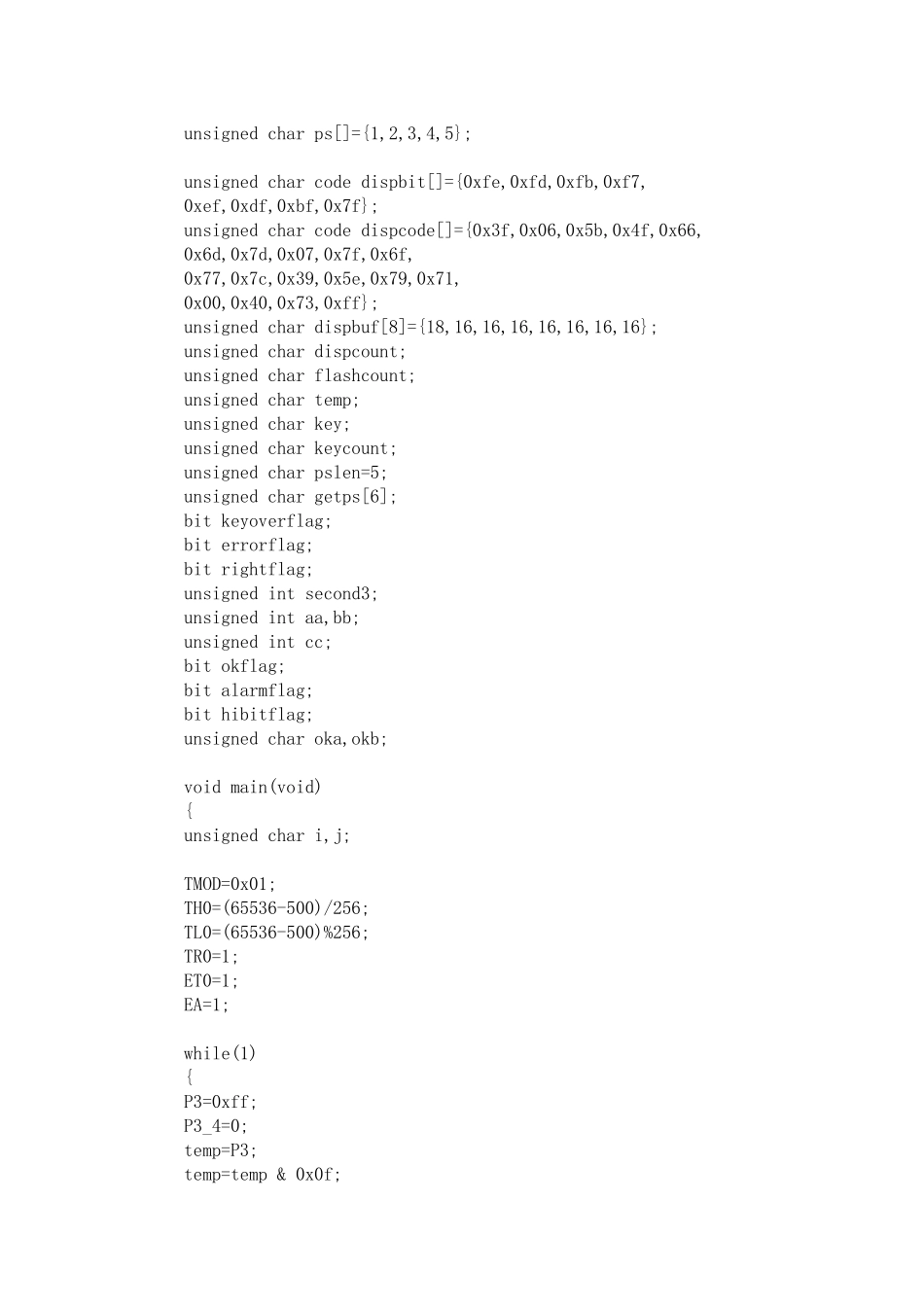

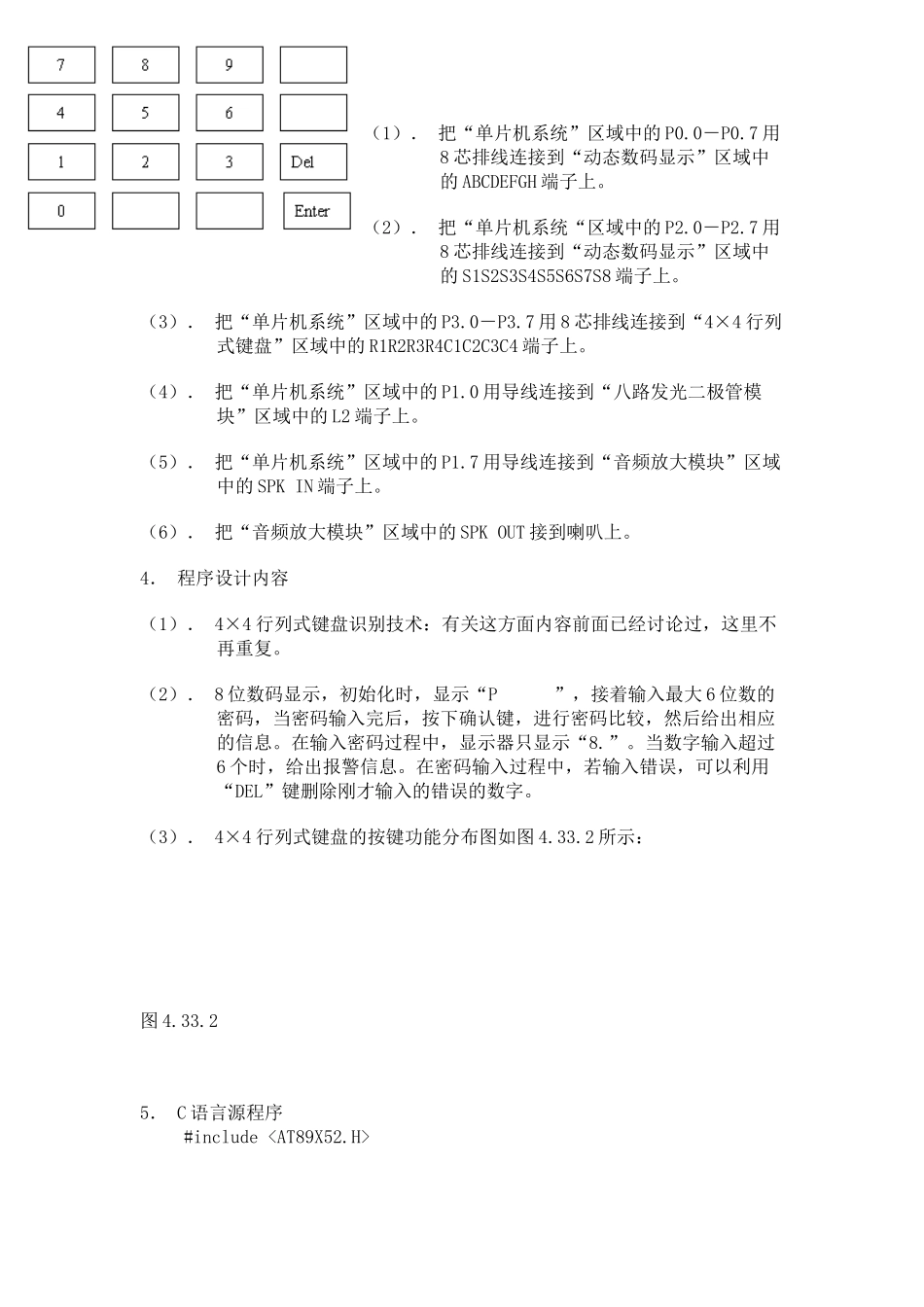

33． 4×4 键盘及 8 位数码管显示构成的电子密码锁 1． 实验任务 用 4×4 组成 0－9 数字键及确认键。 用 8 位数码管组成显示电路提示信息，当输入密码时，只显示“8.”，当密码位数输入完毕按下确认键时，对输入的密码与设定的密码进行比较，若密码正确，则门开，此处用 LED 发光二极管亮一秒钟做为提示，同时发出“叮咚”声；若密码不正确，禁止按键输入 3 秒，同时发出“嘀、嘀”报警声；若在 3 秒之内仍有按键按下，则禁止按键输入 3 秒被重新禁止。 2． 电路原理图 图 4.33.1 3． 系统板上硬件连线 （1）． 把“单片机系统”区域中的 P0.0－P0.7 用8 芯排线连接到“动态数码显示”区域中的 ABCDEFGH 端子上。 （2）． 把“单片机系统“区域中的 P2.0－P2.7 用8 芯排线连接到“动态数码显示”区域中的 S1S2S3S4S5S6S7S8 端子上。 （3）． 把“单片机系统”区域中的 P3.0－P3.7 用 8 芯排线连接到“4×4 行列式键盘”区域中的 R1R2R3R4C1C2C3C4 端子上。 （4）． 把“单片机系统”区域中的 P1.0 用导线连接到“八路发光二极管模块”区域中的 L2 端子上。 （5）． 把“单片机系统”区域中的 P1.7 用导线连接到“音频放大模块”区域中的 SPK IN 端子上。 （6）． 把“音频放大模块”区域中的 SPK OUT 接到喇叭上。 4． 程序设计内容 （1）． 4×4 行列式键盘识别技术：有关这方面内容前面已经讨论过，这里不再重复。 （2）． 8 位数码显示，初始化时，显示“P ”，接着输入最大 6 位数的密码，当密码输入完后，按下确认键，进行密码比较，然后给出相应的信息。在输入密码过程中，显示器只显示“8.”。当数字输入超过6 个时，给出报警信息。在密码输入过程中，若输入错误，可以利用“DEL”键删除刚才输入的错误的数字。 （3）． 4×4 行列式键盘的按键功能分布图如图 4.33.2 所示： 图 4.33.2 5． C 语言源程序#include unsigned char ps[]={1,2,3,4,5}; unsigned char code dispbit[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x00,0x40,0x73,0xff};unsigned char dispbuf[8]={18,16,16,16,16,16,16,16};unsigned char dispcount;unsigned char flashcount;unsigned char temp;unsigned char...
