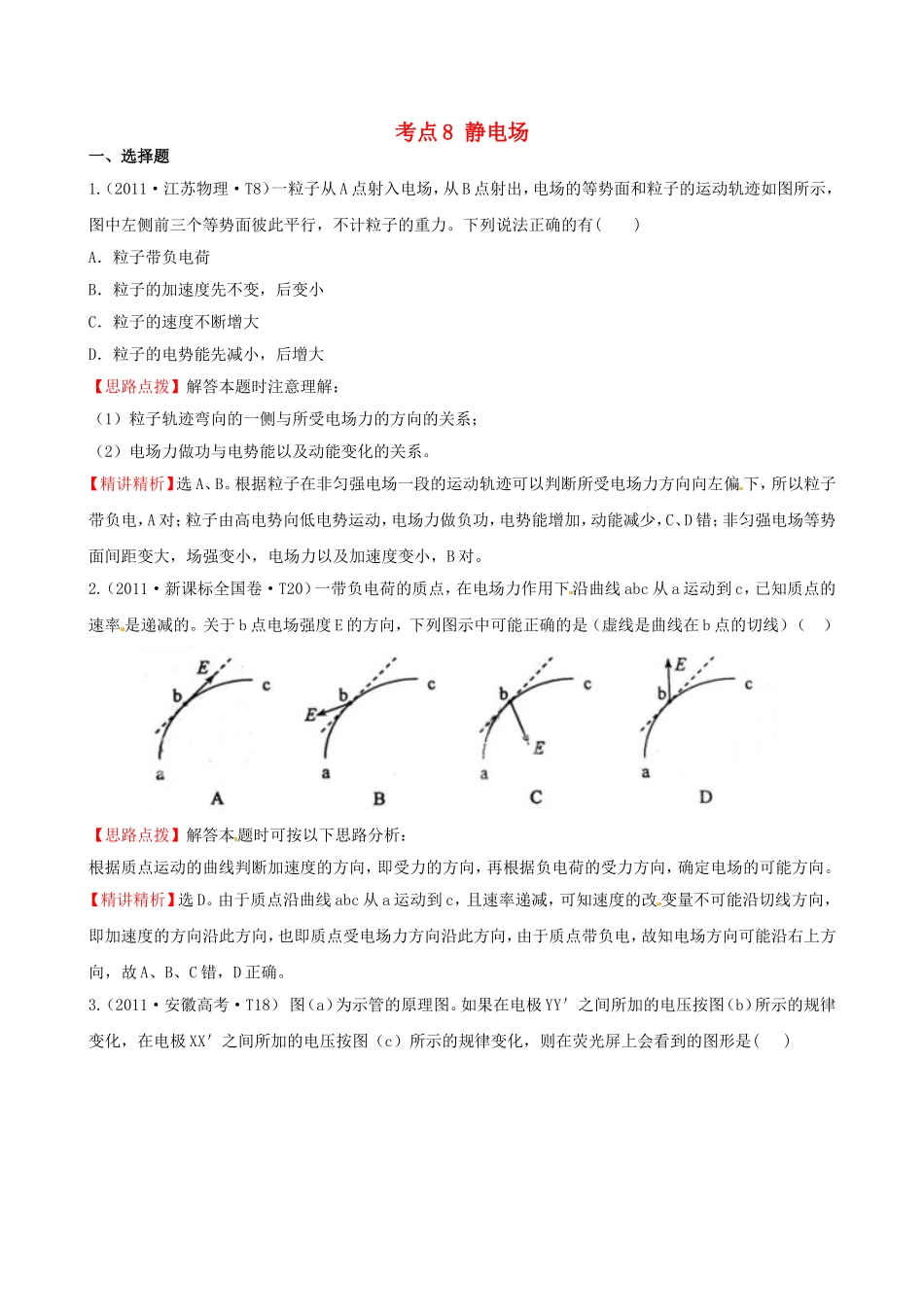

考点8静电场一、选择题1.（2011·江苏物理·T8）一粒子从A点射入电场，从B点射出，电场的等势面和粒子的运动轨迹如图所示，图中左侧前三个等势面彼此平行，不计粒子的重力。下列说法正确的有()A．粒子带负电荷B．粒子的加速度先不变，后变小C．粒子的速度不断增大D．粒子的电势能先减小，后增大【思路点拨】解答本题时注意理解：（1）粒子轨迹弯向的一侧与所受电场力的方向的关系；（2）电场力做功与电势能以及动能变化的关系。【精讲精析】选A、B。根据粒子在非匀强电场一段的运动轨迹可以判断所受电场力方向向左偏下，所以粒子带负电，A对；粒子由高电势向低电势运动，电场力做负功，电势能增加，动能减少，C、D错；非匀强电场等势面间距变大，场强变小，电场力以及加速度变小，B对。2.（2011·新课标全国卷·T20）一带负电荷的质点，在电场力作用下沿曲线abc从a运动到c，已知质点的速率是递减的。关于b点电场强度E的方向，下列图示中可能正确的是（虚线是曲线在b点的切线）（）【思路点拨】解答本题时可按以下思路分析：根据质点运动的曲线判断加速度的方向，即受力的方向，再根据负电荷的受力方向，确定电场的可能方向。【精讲精析】选D。由于质点沿曲线abc从a运动到c，且速率递减，可知速度的改变量不可能沿切线方向，即加速度的方向沿此方向，也即质点受电场力方向沿此方向，由于质点带负电，故知电场方向可能沿右上方向，故A、B、C错，D正确。3.（2011·安徽高考·T18）图（a）为示管的原理图。如果在电极YY＇之间所加的电压按图（b）所示的规律变化，在电极XX＇之间所加的电压按图（c）所示的规律变化，则在荧光屏上会看到的图形是()【思路点拨】（1）和变化规律确定两极板电势的高低；（2）根据两极板电势的高低判断电子偏转方向；（3）由偏移量关系，偏移量与偏转电压成正比，得出特殊点的坐标。【精讲精析】选B。示波管YY’间为信号电压，XX＇为扫描电压，0～t1，Y板电势高，电子向Y板偏转，X＇电势高，电子向X＇板偏转，由此知C、D错；又根据偏移量公式，偏移量与偏转电压成正比，0、t1、2t1时刻偏转电压为0，偏移量也为0，、时刻偏转电压最大，偏移量也最大，所以B对。4.（2011·安徽高考·T20）如图（a）所示，两平行正对的金属板A、B间加有如图（b）所示的交变电压，一重力可忽略不计的带正电粒子被固定在两板的正中间P处。若在t0时刻释放该粒子，粒子会时而向A板运动，时而向B板运动，并最终打在A板上。则t0可能属于的时间段是()A.B.C.D.【思路点拨】利用v-t图像中的“面积”研究各时刻带电粒子的运动情况，带电粒子在一个周期内位移的方向应该为负方向。（取向右为正方向）【精讲精析】选B。画出带电粒子速度——时间图像，根据v-t图像中的“面积”研究各时刻开始的带电粒子的运动情况，A选项可画出T/8时刻开始的运动图像，如图(a),由图知在一个周期内粒子运动的总面积为正，即粒子向B板靠近，最终会打到B板上,A选项错；B选项可画出5T/8时刻开始的运动图像，如图(b)知在一个周期内粒子运动的总面积为负，即粒子向A板靠近，最终会打到A板上,B选项对；C选项可画出7T/8时刻开始的运动图像，同理知在一个周期内粒子运动的总面积为正，即粒子向B板靠近，最终会打到B板上，C选项错；同理D选项错。5.（2011·山东高考·T21）如图所示，在两等量异种点电荷的电场中，MN为两电荷连线的中垂线，a、b、c三点所在直线平行于两电荷的连线，且a与c关于MN对称，b点位于MN上，d点位于两电荷的连线上。以下判断正确的是（）A.b点场强大于d点场强B.b点场强小于d点场强C.a、b两点的电势差等于b、c两点间的电势差D.试探电荷+q在a点的电势能小于在c点的电势能【思路点拨】解答本题时注意以下两点：（1）等量异种电荷的电场线的分布特点。（2）电场力做功和电势能改变之间的关系。【精讲精析】选B、C。对与等量异种点电荷所形成的电场中每一个位置处的电场强度都是两个电荷形成的电场相叠加的结果，在MN直线上在两电荷中点处的场强最大，在两点电荷连线上，中点场强最小，（在电场线分布稠密的地方电场较强）。可以判断B正确，A错误。电势差是电势的差值，由题意可知MN是两个电荷连线的...
