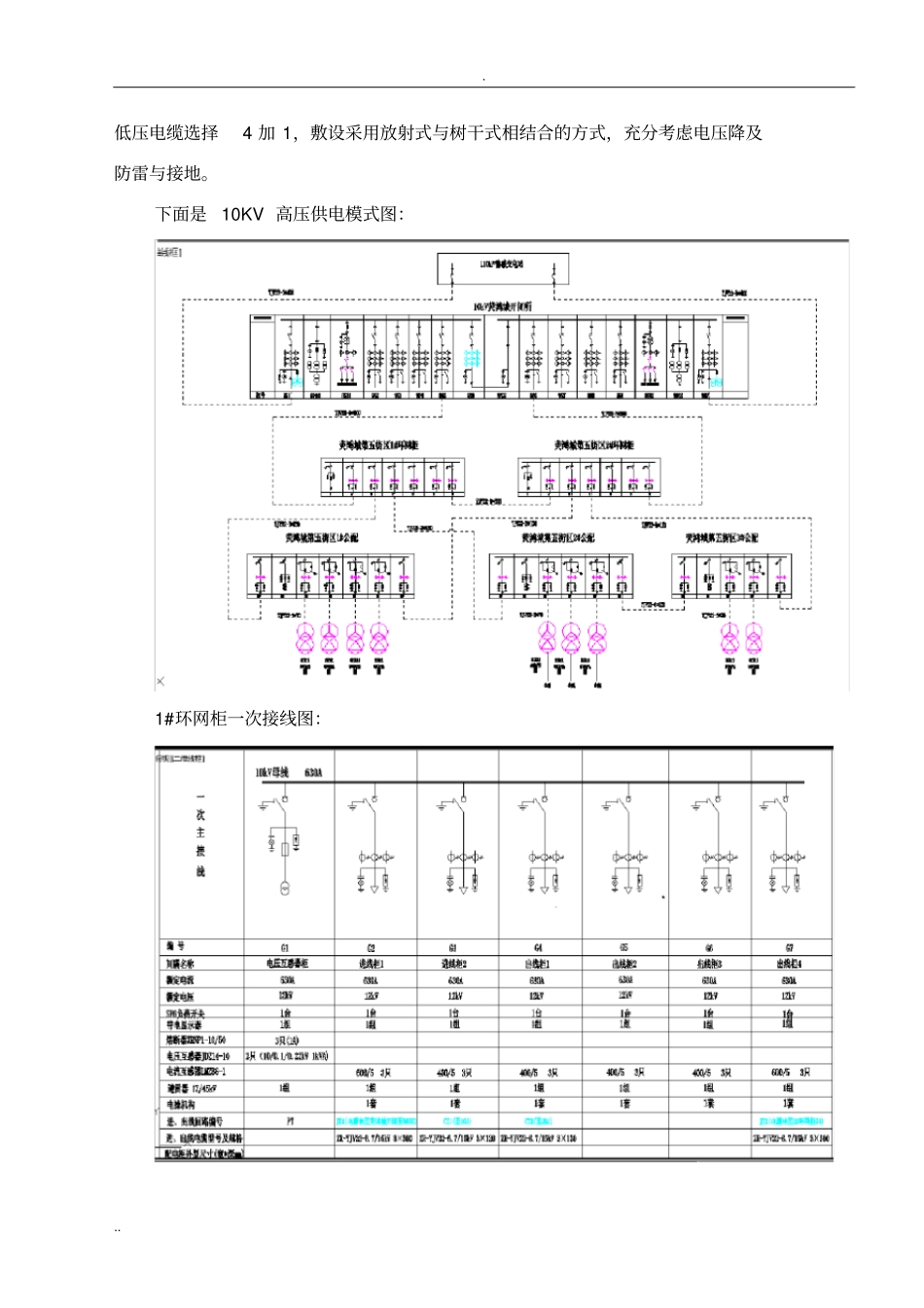

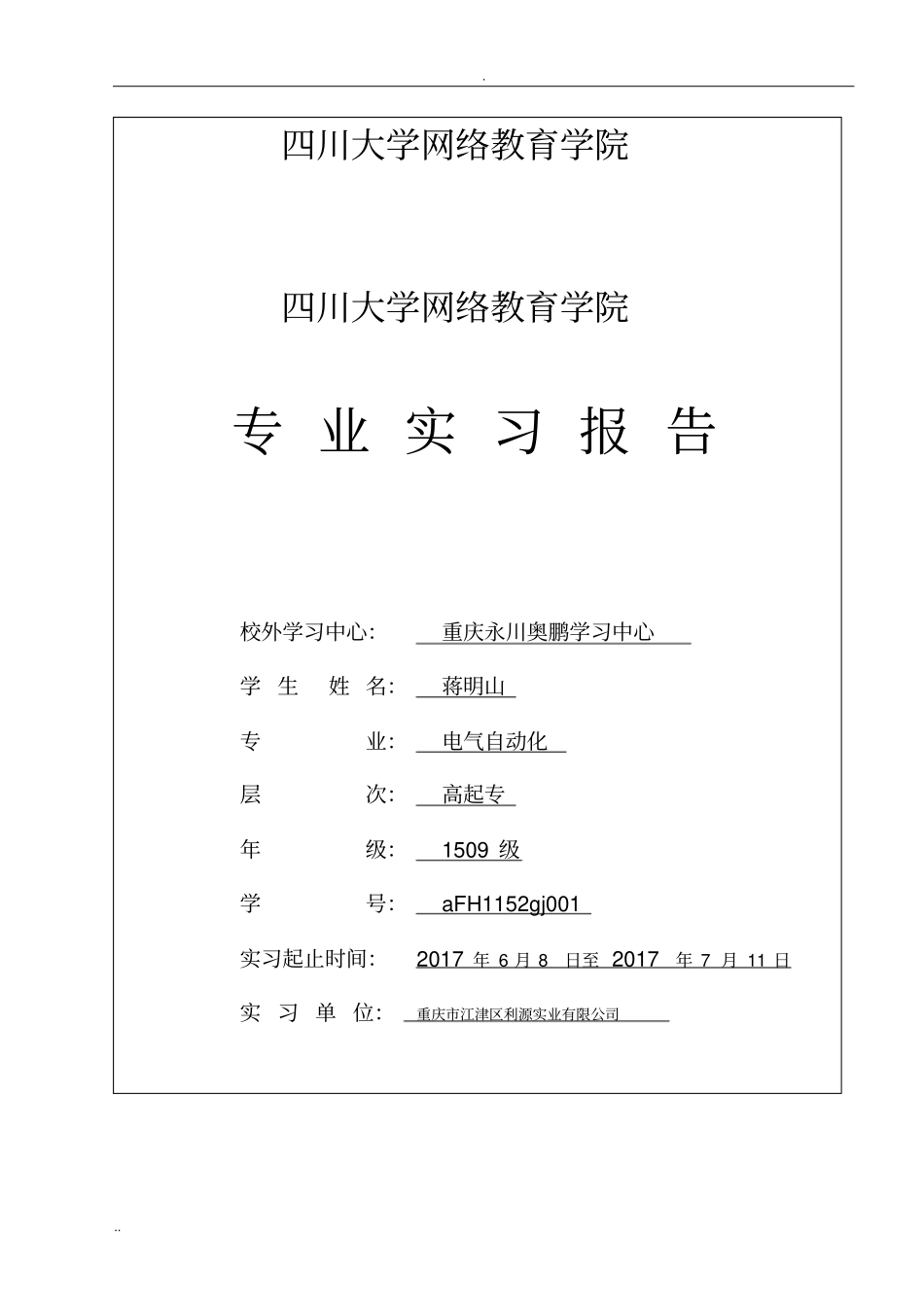

...四川大学网络教育学院四川大学网络教育学院专业实习报告校外学习中心：重庆永川奥鹏学习中心学生姓名：蒋明山专业：电气自动化层次：高起专年级：1509级学号：aFH1152gj001实习起止时间：2017年6月8日至2017年7月11日实习单位：重庆市江津区利源实业有限公司...江津区利源实业有限公司之重庆荧鸿房地产五街区居民配电工程前言众所周知，电能是现代工业生产的主要能源。电能即易于由其他形式的能量转换而来，又易于转换为其他形式的能量以供应用。电能的输送和分配既简单经济，又便于控制、调节、测量。有利于实现生产过程自动化。而居民供电就是指居民所需要电能的供应和分配，就必须做到：安全、可靠、优负、经济。实习内容我这次有幸来到江津区利源实业有限公司实习，并全程参与了荧鸿房地产五街区居民配电工程的施工作业。工程介绍：此工程地址在重庆江津区德感工业园区，本工程为荧鸿城四、五、六、七街区工程一期工程，含H1~H5号楼、地下室及商业H11号，其中H1~H5号楼均为33层纯住宅；H11车库面积28497m2，停车位768，为I类汽车库；商业面积4027m2，总建筑面积约为15万平方米。本工程施工图由重庆市电力设计院设计，由前期荧鸿城开闭所965#和96610kV#高压出线柜引入10KV市政电源，并“手拉手”连接。供电容量为：4*800KVA+3*630KVA+2*500KVA。变压器选SCB11-，配风机、不锈钢或铝合金外壳及温控器；高压进出线设备采用XGN15-12-开关柜和KYN28-12开关柜；配电房部分低压设备采用固定式开关柜；低压总路框架；低压出线塑壳；开闭所配置配电自动化装置（DTU），实现"三遥"功能。1至5号楼用户，为一户一表计量方式，共计1182户。电表采用单相5（60）A全载波电表。电量采集采取低压电力线窄带载波通信技术，采用全载波方式。由集中器，载波电能表组成，在台区变压器供电范围内，集中器与电能表之间直接通过电力线载波方式进行通信，无需采集终端，不需要再敷设专用通信线路，不需勘测、调整网络拓扑结构。...低压电缆选择4加1，敷设采用放射式与树干式相结合的方式，充分考虑电压降及防雷与接地。下面是10KV高压供电模式图：1#环网柜一次接线图：...下面为配电室平面布置图：下面为楼层干线图：...下面为低压柜配电图：下面为配电室高压柜配电电图：...施工流程如下：施工准备（熟悉施工图纸及计划所需设施设备材料）设备基础（土建部分）施工电力通道施工中间验收电力设施设备进场、验收并作相关电气试验安装变压器及高低压配电柜（箱)施放高低压电缆并做好电缆终端接头设备及电缆绝缘和耐压试验安装一户一表二次中间验收通电试运行正式通电并验收工程移交。下面是施工过程中拍摄的部分相片：下图为低压配电柜安装完成：...下图为配电室内10KV高压进出线柜：下两图为正在为电表组装及编号：...下图为能电试运行...下图为封闭母线槽：下图为由变压器接入低压总路的封闭母线槽：...干式变压器内部正准备做高压电缆绝缘及耐压试验下面两图为通电试运行：...下图为正在进行低压电缆终端头的制作：...下图为配电柜安装到位：总结通过这一段时间的实习，使我得到了很多的现场施工经验，并且巩固和加深以及扩大了专业知识面，锻炼综合及灵活运用所学知识的能力，正确使用技术资料的能力。达到了由学生向工程技术人员的过渡，为进一步成为优秀的技术人员奠定基础。
