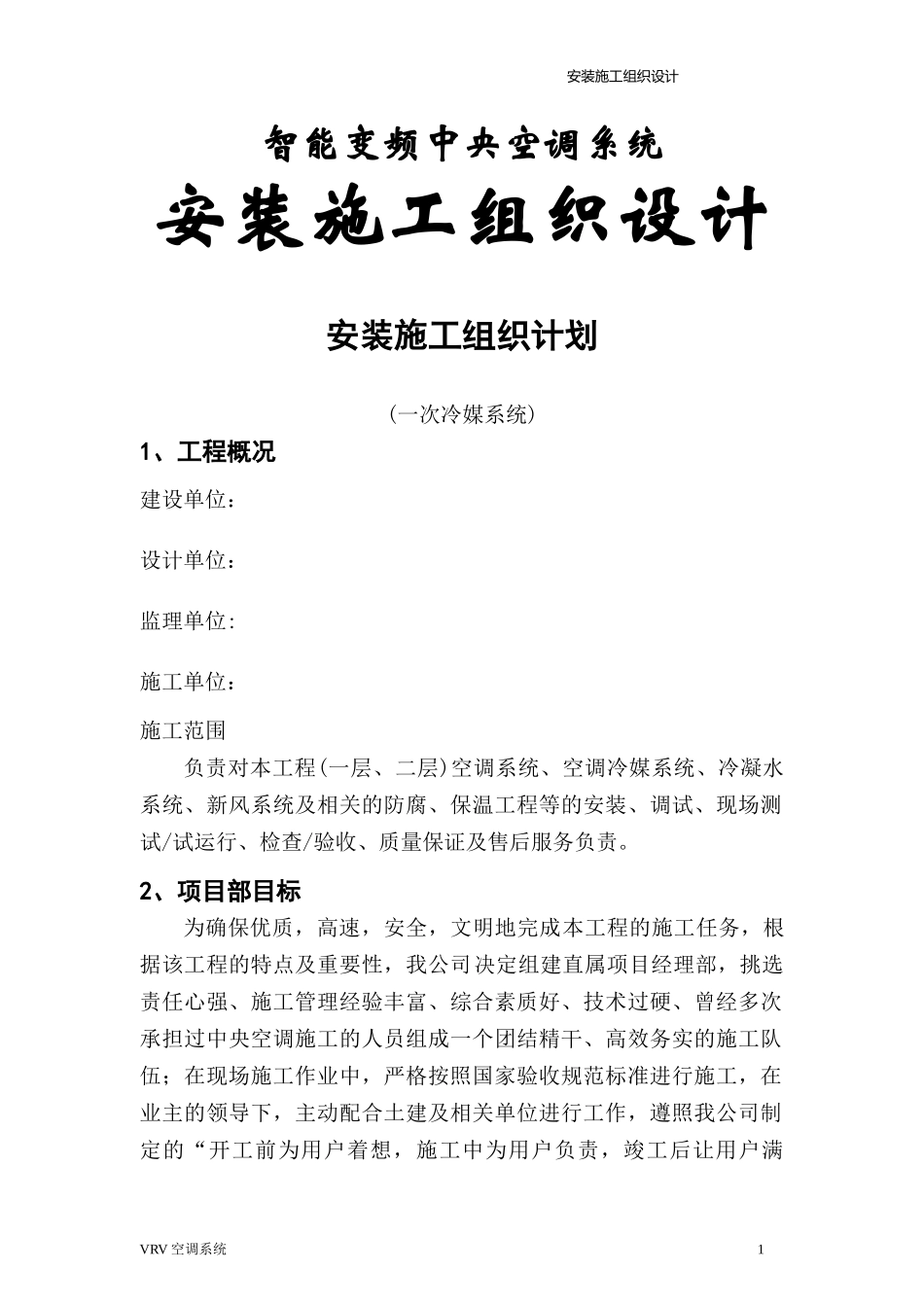

安装施工组织设计智能变频中央空调系统安装施工组织设计安装施工组织计划(一次冷媒系统)1、工程概况建设单位：设计单位：监理单位:施工单位：施工范围负责对本工程(一层、二层)空调系统、空调冷媒系统、冷凝水系统、新风系统及相关的防腐、保温工程等的安装、调试、现场测试/试运行、检查/验收、质量保证及售后服务负责。2、项目部目标为确保优质，高速，安全，文明地完成本工程的施工任务，根据该工程的特点及重要性，我公司决定组建直属项目经理部，挑选责任心强、施工管理经验丰富、综合素质好、技术过硬、曾经多次承担过中央空调施工的人员组成一个团结精干、高效务实的施工队伍；在现场施工作业中，严格按照国家验收规范标准进行施工，在业主的领导下，主动配合土建及相关单位进行工作，遵照我公司制定的“开工前为用户着想，施工中为用户负责，竣工后让用户满VRV空调系统1安装施工组织设计意”的一贯原则，确保施工现场规范化、文明化，为工程质量达到施工优良提供组织保障条件。3、施工组织架构图VRV空调系统2项目经理设备施工员1名水管施工员0名风管施工员1名安全施工员1名材料采购员1名质量检查员1名资料管理员1名设备施工一组2名设备施工二组2名风管施工一组5名风管施工二组5名公司经理安装施工组织设计4施工程序VRV空调系统3安装施工组织设计5工程进度安排1.施工进度计划安排本单位编制的进度计划、资源的调配（劳动力、机具、设备、材料），本着优化配置和动态平衡原则，可视现场实际情况进行调整；项目经理部要紧紧依靠业主的领导，接受业主、设计院、监理部门的监督检查，服从业主的统一部署，杜绝因我方原因影响其他单位施工进度和工程总进度的现象。2.阶段性施工根据工程进度要求，可分为四个阶段：前期准备阶段，施工阶段，试运转阶段，工程收尾交工阶段。3.前期准备阶段主要是临时设施建设，图纸会审及技术交底，完善施工技术工作，制定设备/材料供应计划，配合土建做好设备基础验收放线、通风空调现场实测等工作，同时调配使用机具、材料、人员的准备。4.施工阶段在施工准备完善、土建完工、给排水/电气顺利施工的基础上；风系统首先是支/吊架制作安装、风管及附件安装、通风空调设备安装，然后是等待其他安装并与水系统和电系统碰头；水系统首先是支/吊/托架制作安装、管道及附件安装、子系统试压，冷媒系统首先是支/吊/托架制作安装、管道及附件安装、子系统抽真空试压，然后是管道设备安装并与风系统和电系统碰头；电系统首先是自控线路配管、支/吊/托架制作安装、电控设备及附件安装，然后是电缆/电线敷设和管道/设备/风管上安装一、二次仪表；上述各专业工序与土建、二装、其它安装施工工序交替进行穿插，逐步形成安装施工高峰，直至安装工程进入后期：风系统风口安装、设备附件保温完，冷冻、冷凝水系统管道、设备附件保温完，电系统校接线完，各专业基本达到试运条件。5.试运行阶段VRV空调系统4安装施工组织设计风系统进行单机设备试运转、风管送风进行风压、风速、风量测试，电系统进行电气测试、设备单体校调、控制回路调试；整个安装工程单机试运转合格后，可以全面进行联动无负荷试车。6．工程收尾交工阶段本阶段进行无负荷试车，然后进行制冷送风，最后验收及整理交工资料。6劳动力计划该工程施工工期按45天时间考虑，月平均技术工人15人，高峰期为20人，根据现场情况在高峰期技术工人还可以适当调整人数。7施工机具计划序号设备名称规格型号单位数量备注1交流电焊机Bx1-30021KVA台22砂轮切割机D32x400台23咬口机台14折边机台15电动试压泵40-SY，46/24，24MPa台16冲击电钻TE-22把17切割机台18台钻ZA4112台19手电钻台2VRV空调系统5安装施工组织设计10兆欧表500V台211万用表MF14500个28主要工程施工方案8.1风系统的制作安装1.风管制作1.1法兰连接风管的制作（1）板材须有质保书，外观检查必须达到平整、光滑、无锈蚀、无划痕、无锌层剥落，否则不得使用。（2）经检验合格后的镀锌钢板，按下表的要求，对不同规格的风管采用不同厚度的板材。在熟悉图纸风管的尺寸和布局的基础上，由熟练的技工师傅放线，保证风管的外观尺寸及管道的规范化。风管直径或...
