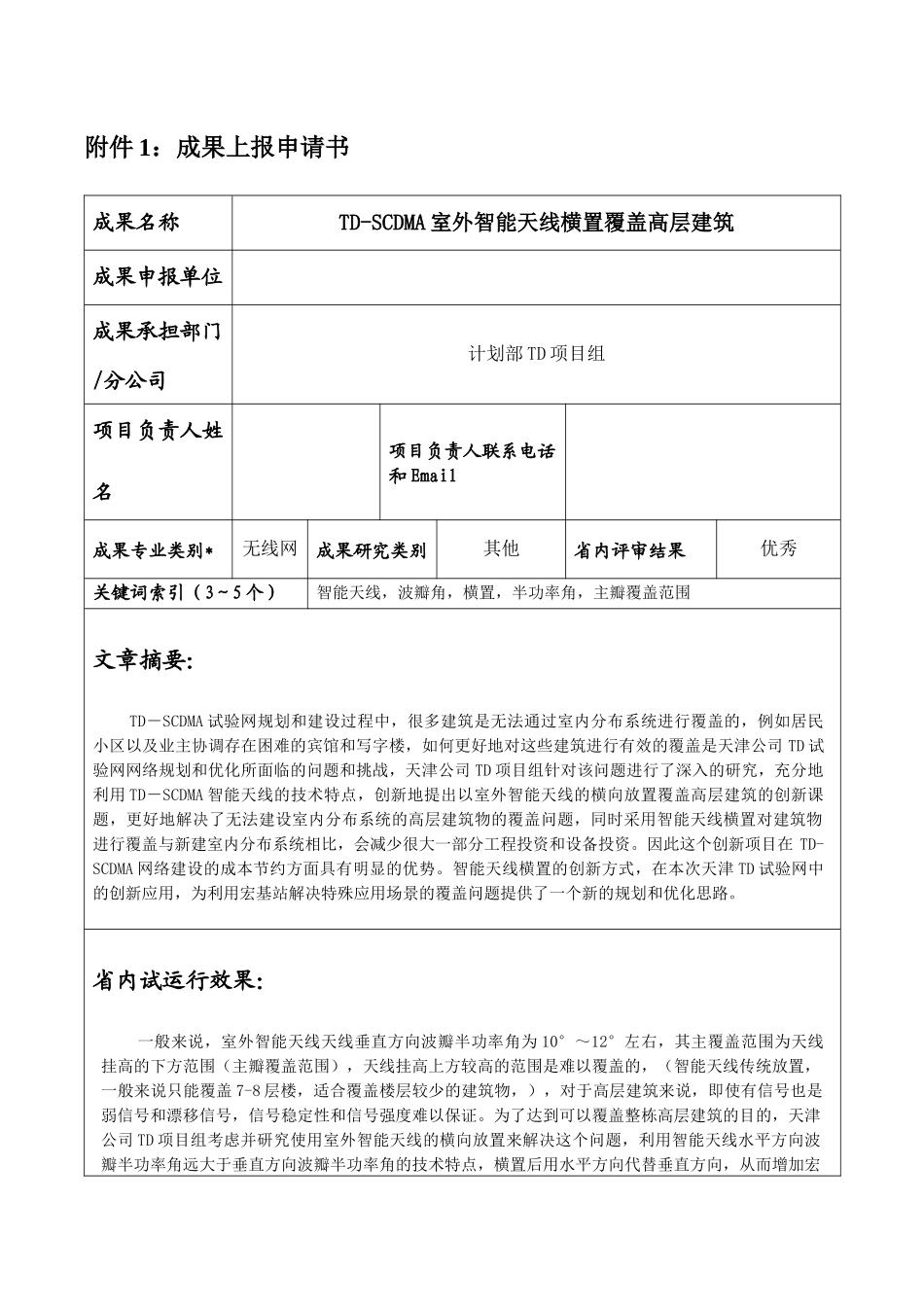

附件1：成果上报申请书成果名称TD-SCDMA室外智能天线横置覆盖高层建筑成果申报单位成果承担部门/分公司计划部TD项目组项目负责人姓名项目负责人联系电话和Email成果专业类别*无线网成果研究类别其他省内评审结果优秀关键词索引（3～5个）智能天线，波瓣角，横置，半功率角，主瓣覆盖范围文章摘要：TD－SCDMA试验网规划和建设过程中，很多建筑是无法通过室内分布系统进行覆盖的，例如居民小区以及业主协调存在困难的宾馆和写字楼，如何更好地对这些建筑进行有效的覆盖是天津公司TD试验网网络规划和优化所面临的问题和挑战，天津公司TD项目组针对该问题进行了深入的研究，充分地利用TD－SCDMA智能天线的技术特点，创新地提出以室外智能天线的横向放置覆盖高层建筑的创新课题，更好地解决了无法建设室内分布系统的高层建筑物的覆盖问题，同时采用智能天线横置对建筑物进行覆盖与新建室内分布系统相比，会减少很大一部分工程投资和设备投资。因此这个创新项目在TD-SCDMA网络建设的成本节约方面具有明显的优势。智能天线横置的创新方式，在本次天津TD试验网中的创新应用，为利用宏基站解决特殊应用场景的覆盖问题提供了一个新的规划和优化思路。省内试运行效果：一般来说，室外智能天线天线垂直方向波瓣半功率角为10°～12°左右，其主覆盖范围为天线挂高的下方范围（主瓣覆盖范围），天线挂高上方较高的范围是难以覆盖的，（智能天线传统放置，一般来说只能覆盖7-8层楼，适合覆盖楼层较少的建筑物，），对于高层建筑来说，即使有信号也是弱信号和漂移信号，信号稳定性和信号强度难以保证。为了达到可以覆盖整栋高层建筑的目的，天津公司TD项目组考虑并研究使用室外智能天线的横向放置来解决这个问题，利用智能天线水平方向波瓣半功率角远大于垂直方向波瓣半功率角的技术特点，横置后用水平方向代替垂直方向，从而增加宏基站对建筑物覆盖的楼层（横置后可覆盖25－26层），达到覆盖整个高层建筑的目的。基于智能天线技术特点的理论分析，针对智能天线横置的实际测试效果，在该创新课题的试验和应用中得到反复验证，测试数据表明：实测结果与理论分析相符，采用智能天线横置能够更好地对高层建筑进行有效的覆盖，弥补了采用室外宏站对高层建筑进行室内覆盖时覆盖的楼层跨度有限的不足。目前天津的TD试验网已经应用该创新成果，采用室外智能天线横置覆盖一些写字楼、居民区，实际效果表明该成果可以有效地覆盖高层建筑，弥补了采用室外宏站对高层建筑进行室内覆盖时覆盖的楼层跨度有限的不足。文章主体一般情况下室外站点天线下倾角度为（0度至10度），其主覆盖范围为天线挂高的下方范围（主瓣覆盖范围），天线挂高上方较高的范围是难以覆盖的，即使有信号也是弱信号和漂移信号，信号稳定性和信号强度难以保证。这样高层建筑的中高层位置无线信号难以覆盖。为了达到可以覆盖整栋高层建筑的目的，天津TD组考虑使用室外站点智能天线的横向放置来解决这个问题，即可以覆盖低的区域又可以覆盖高的区域。一、智能天线正常放置和横向放置的覆盖高层的范围1、天线正常放置覆盖高层的范围天线正常放置覆盖高层的范围可以由公式H=D*tag(a/2)计算出来，可以看出，当天线挂高h与覆盖楼层的距离D一定时，覆盖高度2H受天线水平波瓣角a决定，垂直3dB波瓣越大，覆盖高度2H越大即覆盖高层的范围越高。见下图：一般来说，天线的垂直波瓣角较小，30度左右，要覆盖较高的楼层，要求天线到楼层的距离足够远，但覆盖距离越远，信号强度就越弱，楼层深度覆盖不满足，这给垂直覆盖造成一定的困难。2、天线横向放置覆盖高层的范围天线横向放置后天线的垂直波瓣角b（即正常放置的水平波瓣角a）有65度、90度、120度可调以选择，根据天线挂高h与覆盖楼层的距离D，可以选择适当的垂直波瓣角b，可满足覆盖高层建筑的要求。可见下图：二、站点选择标准此次测试选择站点的标准为:高层建筑高度要求为20层左右，室外站点的天线挂高要求为高层建筑的1/3至1/2高度。经过筛选后的室外站点和高层建筑见下表：室外站点站名小区号经度纬度扰码天线挂高高层建筑名称距离（站与测试点）层高南营门3032117.1750439.116746320嘉利中心30...
